С чего всё началось?

И так, что мы имеем, мне пришло две детали сложной формы. Главный поршень и коромысло. Оценив план работ, принялся готовить оборудование.

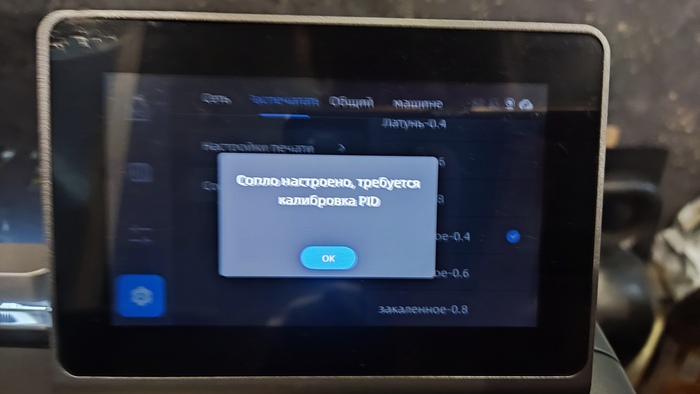

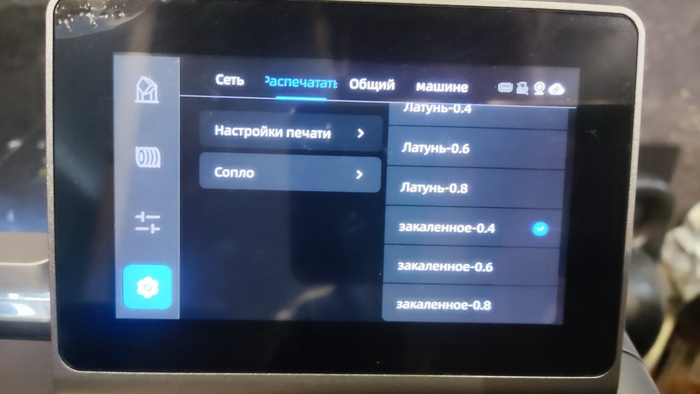

При калибровке потока сопло забилось наглухо, побуксовав туда-обратно, выкрутил и пошёл греть на газу. Это второй раз такое, я потратил уже одну катушку такого филамента, а на середине второй стало забиваться. Видимо сопло хочет в мусорку. Но не удивительно, сопла это расходник.

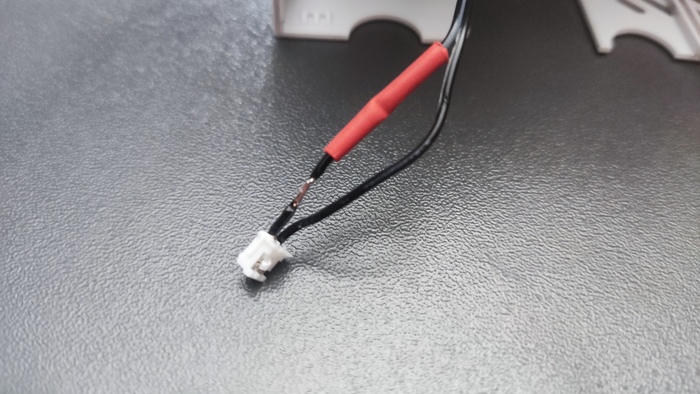

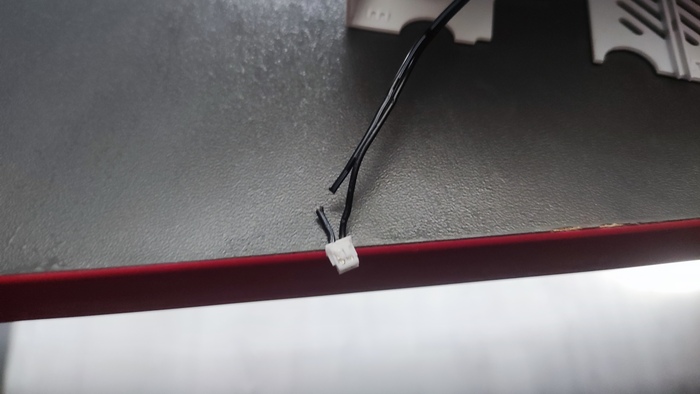

После установки сопла на место, обнаружил что провод фронтального обдува модели порван... Петров мать твою!

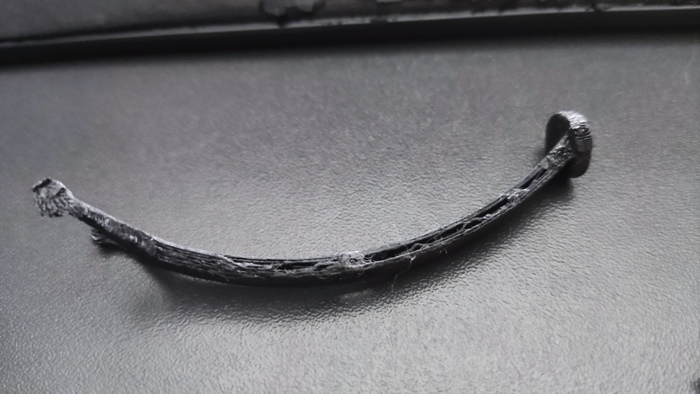

Ах, эти ароматы стирола. Включил вытяжку-приточку. Обратите внимание как флексит расплавленный пластик, выходя из сопла. Это связано с композитом входящим в состав, стекловолокном. Он движется в потоке, и цепляется за сопло. От того любое изделие напечатанное композитом будет слегка шершавое.

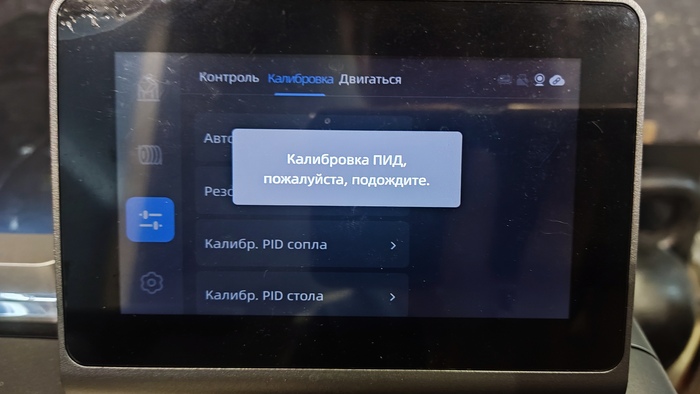

Заправили принтер, отправил на калибровку заново. Пока разбираемся с моделькой.

Значит в этом месте будет немного провисания и нужно будет поработать наждачкой. Что-же, посмотрим.

Коромысло тоже имеет не простую форму для печати. В идеале, для прочности, следует положить на бок. Но тогда нужно делать много поддержек. В целом со свариваемостью у моего ASA не так плохо. Но такое изделие выдержит уже меньшие нагрузки. Тем не менее, попытаемся напечатать так, добавляем поддержки и вперёд.

Учитывая небольшое пятно контакта и то что у меня не дрыг-стол, жидкого решил не давать.

Извиняюсь за мутные фото сквозь стекло. У принтера термокамера, в которой держится постоянная температура. При этом камера из оргстекла, которое поцарапалось при отдирании защитной плёнки. Это не пыль, это царапки (и пыль)

Для интересующихся будет таймлапс со встроенной камеры принтера (есть и такая).

Ииииии

Сопло забилось чуть чуть не допечатав.

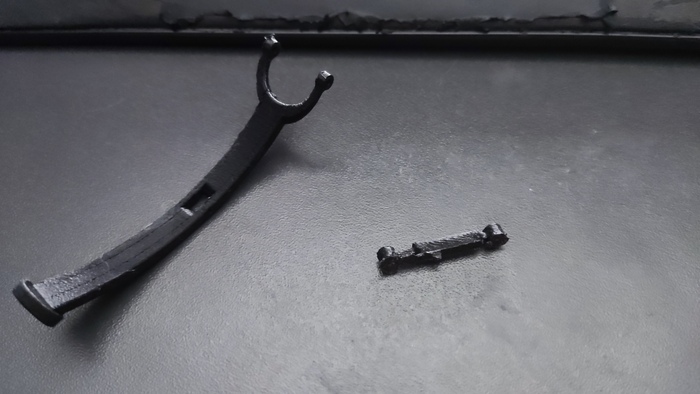

Дефекты по-итогу проявились на обоих изделиях, но разные. Прочнось на разрыв слоёв меня огорчила, надо печатать на боку. Однако прочность вдоль слоёв меня безмерно порадовала.

Сломать пальцами удалось только в самом тонком месте, сломать в толстом удалось только применив пассатижи. Тем временем, на заднем фоне принтер снова трогает траву.

Вариант 2:

Третья попытка. А принтер не захотел печатать, забился сразу.

И вот, наконец, четвёртая попытка:

Вот как то так, конструктивно изделие не самое прочное, чтобы машинка могла прыгать как в ролике, нужно делать из металла. Слабым местом является перемычка в центре коромысла, туда будут приходить силы всей громады, а там у нас очень тонкое место.

Не знаю какой дизайнер изобретал чертёж изначально, но я бы выгнал его из 3826.

@AurumWise, ну вот, такой мини-коллаб :)

Замечу что поршень пришёл в виде монолитной модели.

Как поршень пришёл, так его и напечатал. Если нужна раздельная - высылай, её будет проще изготовить. Ну и рад буду что-то ещё подпечатать, могу прислать что получилось доставкой.

С уважением, лаборатория Х29б (хэ 29 б)
