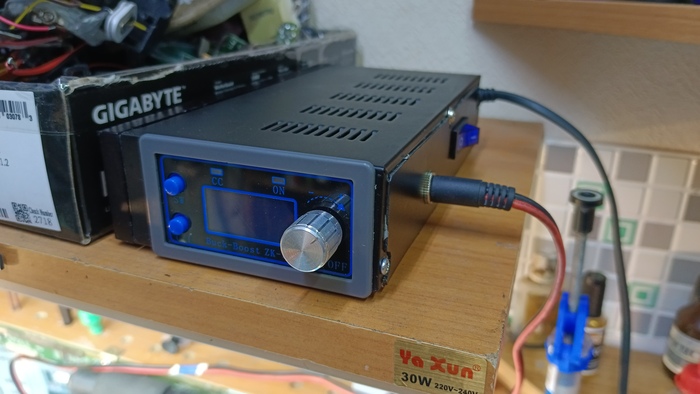

Блок питания состоит из двух модулей: импульсный БП на 24 вольта 6 ампер и регулируемый модуль с индикацией. Корпус - ресивер "телекарта" . Занимаюсь ремонтом и модернизацией аудиотехники.
Показать полностью
2
0 просмотренных постов скрыто
Видео-Объяснение того, как на самом деле работают стабилизаторы тока и напряжения
Видео 1---Стабилизаторы Напряжения и Тока: Принцип работы — сходства и различия ??? Принципы работы стабилизаторов напряжения и тока: теория и схемы Электронные устройства требуют стабильных источников питания для корректной работы.
Два наиболее распространённых решения для обеспечения такой стабильности — стабилизаторы напряжения и тока. Рассмотрим схемы и их работу на основе классически вариантов.
Стабилизаторы Напряжения и Тока: Принцип работы - сходства и различия
Принципы работы стабилизаторов напряжения и тока: теория и схемы
Электронные устройства требуют стабильных источников питания для корректной работы. Два наиболее распространённых решения для обеспечения такой стабильности — стабилизаторы напряжения и тока. Рассмотрим схемы и их работу на основе классически вариантов.
Стабилизатор напряжения
Описание схемы
Схема стабилизатора напряжения состоит из следующих элементов:
Стабилитрон (D1) — формирует опорное напряжение .
Резистор (R2) — ограничивает ток через стабилитрон.
Операционный усилитель (U1) — сравнивает опорное напряжение с напряжением на делителе R3 и R4.
Транзистор (Q1) — регулирующий элемент, который стабилизирует выходное напряжение.
Резисторы (R3 и R4) — образуют делитель напряжения для обратной связи.
Принцип работы
На стабилитроне D1 формируется стабильное опорное напряжение .
Это напряжение подаётся на инвертирующий вход операционного усилителя U1.
На неинвертирующий вход U1 подаётся часть выходного напряжения через делитель из R3 и R4.
Если выходное напряжение отклоняется от заданного, операционный усилитель изменяет управляющий сигнал для транзистора Q1, возвращая напряжение к заданному значению.
Расчёт выходного напряжения
Выходное напряжение определяется по формуле:
Uout = Uop × (R3 + R4) / R4
Пример расчёта
Допустим, Uop = 2.5 В, R3 = 3 кОм, R4 = 1 кОм:
Uout = 2.5 × (3 + 1) / 1 = 10 В
Стабилизатор тока
Описание схемы
Стабилизатор тока похож на схему стабилизатора напряжения, но имеет некоторые отличия:
Ток через нагрузку R1 регулируется резистором R3.
Транзистор Q1 стабилизирует ток вместо напряжения.
Опорное напряжение формируется так же на стабилитроне D1.
Принцип работы
Стабилитрон D1 задаёт опорное напряжение .
Это напряжение подаётся на инвертирующий вход операционного усилителя U1.
U1 сравнивает его с напряжением на резисторе R3, вызванным током через нагрузку.
Если ток через нагрузку изменяется, U1 управляет транзистором Q1, возвращая ток к заданному значению.
Расчёт выходного тока
Выходной ток рассчитывается по формуле:
Iout = Uop / R3
Пример расчёта
Допустим, Uop = 2.5 В, R3 = 10 Ом:
Iout = 2.5 / 10 = 0.25 А (250 мА)
Ключевые различия между стабилизаторами напряжения и тока
Назначение:Стабилизатор напряжения обеспечивает постоянное напряжение на выходе, независимо от изменения тока нагрузки.
Стабилизатор тока поддерживает постоянный ток через нагрузку, независимо от изменения сопротивления нагрузки.Регулируемые параметры:В стабилизаторе напряжения регулируется напряжение, задаваемое делителем R3 и R4.
В стабилизаторе тока регулируется ток, задаваемый сопротивлением резистора R3.Применение:Стабилизаторы напряжения используются в источниках питания для микросхем и бытовых приборов.
Стабилизаторы тока применяются для управления светодиодами, зарядки аккумуляторов, в цепях с постоянным током.Особенности конструкции:В стабилизаторе напряжения делитель обратной связи (R3 и R4) определяет выходное напряжение.
В стабилизаторе тока важную роль играет точность резистора R3, который задаёт ток.
Практические советы
Выбор компонентов:Стабилитрон должен обеспечивать стабильное опорное напряжение при заданном токе.
Операционный усилитель должен иметь высокую точность и низкий уровень шума.
Транзистор выбирается с учётом максимального напряжения и тока нагрузки.Настройка схемы:Для повышения стабильности добавьте фильтрующие конденсаторы на вход и выход схемы.
Убедитесь, что тепловыделение транзистора находится в пределах допустимого.Применение:Стабилизаторы напряжения используются например: в источниках питания для обеспечения стабильного питания микросхем.
Стабилизаторы тока применяются например: для управления светодиодами и зарядки аккумуляторов.
Заключение
Стабилизаторы напряжения и тока являются неотъемлемой частью электронных схем. Понимание их принципов работы и правильное проектирование позволяют создавать надёжные устройства, работающие в любых условиях.
