Здравствуйте и спасибо заранее за помощь. Сломался насос дозатор на плате выгорел транзистор. Не могу понять какой заказывать транзистор размер вроде sot23 а маркировка 12w5n.

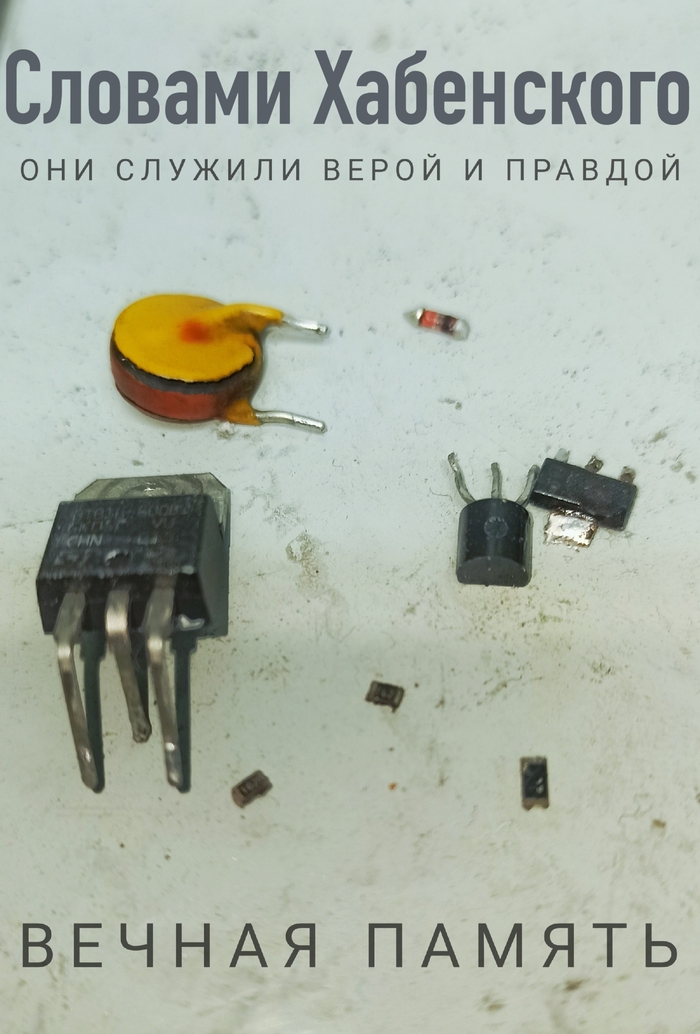

Будем помнить , у нас без вас ничего не работало бы
Зарядка литий-ионных аккумуляторов — одна из самых распространённых задач среди радиолюбителей. Часто мы сталкиваемся с необходимостью собрать батарею на несколько элементов, но балансирующих плат может не быть под рукой, или проект не требует точной балансировки.
На помощь приходит интересная схема, где используются три модуля TP4056.
Каждый из которых заряжает свой элемент 18650, а переключатели или реле позволяют отключать аккумуляторы от общей цепи на время зарядки.
На схеме показано три контроллера TP4056, каждый из которых подключён к своему аккумулятору. Аккумуляторы соединены последовательно, что в сумме даёт напряжение до 12.6 В (3×4.2 В).
Особенность этой схемы — в наличии переключателей (K1.1, K1.2) Или использовать 5 Вольтовое Реле как показано на схеме. Во время зарядки они разрывают цепь последовательного соединения, и каждый модуль TP4056 работает независимо, заряжая свой аккумулятор по отдельности.
Когда зарядка завершена, переключатели замыкаются, и элементы снова работают как единая батарея.
Каждый модуль TP4056 должен быть с защитой (вариант с DW01 + 8205A), чтобы исключить перезаряд и переразряд.
Обязательно разрывать цепь на время зарядки! Иначе ток может пойти не туда, куда нужно, особенно если элементы разряжены неравномерно.
Заряжать можно от обычного 5 В USB-источника, но желательно, чтобы он выдавал не менее 1 А на каждый модуль.
Простота: не нужен балансир или специализированная плата BMS.
Можно использовать дешёвые и доступные модули TP4056.
Гибкость: подходит для небольших DIY-проектов, переносной акустики, светильников и т.д.
Отсутствие полноценной балансировки при разряде.
Нужно вручную управлять переключателями (можно заменить на 5 вольтовое реле или MOSFET для автоматизации как показано на схеме пунктиром).
Не годится для мощных цепей и бесперебоного питания
Такая схема — отличное решение для тех, кто хочет собрать трёхбаночную Li-Ion батарею без сложной электроники, при этом безопасно и эффективно заряжать каждый элемент. Главное — не забывать разрывать последовательное соединение при зарядке.
Сразитесь в трех играх и зарядитесь удачей на весь день. Бонус победителям: промокод и награда в профиль.
А это излучение в ИК диапазоне
максимальный нагрев
вот такие детальки им отпаивал
как нибудь попробую купить такую лампу для циплят на 200 ват,по идее должна хорошо кочегарить
и попробую сделать из нее ик паяльник,плюс не надо заморачиваться с блоком питания на 12 вольт,можно врубать в 220,а температуру регулировать можно будет обычным димером
Принцип действия таких предохранителей основан на резком нагреве и тем самым увеличении сопротивления при превышении порогового тока, протекающего через него. По истечении некоторого времени, такие предохранители вновь уменьшают своё внутреннее сопротивление (остывают) — самовосстанавливаются. Ссылка на них
1) Мигающие фары
Набор из множества электронных компонентов для самостоятельной пайки на материнскую плату по схеме. После правильной сборки получится интересный макет с автомобилем и органами управления различными световыми индикаторами. Ссылка на набор
2) Телеграф-декодер
Наборчик для сборки декодера кода Морзе, который будет полезен как начинающему 'электронику', так и профессиональному радиолюбителю. Ссылка на набор
3) Компьютер
Набор для пайки материнской платы аналога советского 8-разрядного компьютера «Радио-86РК». Ссылка на набор
4) Часы
Интересный DIY электронный конструктор для пайки миниатюрных цифровых настольных часов. Ссылка на набор
5) Радиоприёмник
Комплект радиодеталей для самостоятельной сборки и пайки радио. Ссылка на него
В радиолюбительской практике часто возникает необходимость получить сразу несколько стандартных напряжений: +12 В, +9 В и +5 В. Например, +12 В нужно для усилителей или реле, +9 В — для логики, а +5 В — для питания микроконтроллеров.
Чтобы не собирать отдельные блоки питания на каждое напряжение, можно воспользоваться каскадным включением трёх линейных стабилизаторов серии 78xx — это удобное и надёжное решение, особенно для лабораторного применения.
На вход схемы подаётся переменное напряжение 220 В через выключатель SA1 и предохранитель FU1, после чего оно поступает на силовой трансформатор T1, который понижает его до нужного уровня (обычно 15–18 В переменного напряжения на вторичке).
Далее:
Мостовой выпрямитель (VD2) преобразует переменку в постоянное напряжение.
Конденсатор C4 (4700 мкФ × 50 В) сглаживает пульсации.
Питание поступает на стабилизатор 7812 (DA3), который выдает стабильные +12 В.
Далее эти +12 В подаются на 7809 (DA2), затем на 7805 (DA1), получаем +9 В и +5 В соответственно.
Для каждой КРЕН-ки установлен свой выходной фильтрующий конденсатор (C1–C3, по 0.47 мкФ), что улучшает устойчивость работы и фильтрацию пульсаций. Можно еще добавить и электролитические конденсатора. Например на 1000 мК
Также установлен индикатор питания на светодиоде VD1 с резистором R1 (2.7 кОм) — он загорается, когда на выходе появляется напряжение.
✅ Минимум деталей — все стабилизаторы легко доступны и недороги.
✅ Разгрузка стабилизаторов — каждая следующая ступень снижает нагрузку на предыдущую.
✅ Пониженное тепловыделение — за счёт ступенчатого понижения напряжения.
✅ Универсальность — подходит для питания сразу нескольких устройств.
Компонент Рекомендации
Трансформатор Вторичка не менее 15–18 В переменного, ток — от 1 А
Конденсатор C4 Ёмкость не менее 4700 мкФ, напряжение не ниже 35–50 В
Стабилизаторы КРЕН12, КРЕН9, КРЕН5 или импортные 7812, 7809, 7805
Охлаждение Рекомендуется поставить радиатор хотя бы на 7812
Как Лабораторный блок питания для начинающих
Для испытаний схем
В макетах и отладочных платах
Для питания Arduino, реле, логики, усилителей
Собрать универсальный блок питания с выходами +12 В / +9 В / +5 В — несложно. Достаточно использовать три стабилизатора серии 78xx, один трансформатор, и несколько конденсаторов. Такая схема проста в повторении и обеспечивает стабильное питание сразу нескольких потребителей.
