Мотал я значит "котушку" и решил запилить пост.

В посте Проект компактного копировальщика ключей EM/Ibutton я кратко описал характеристики плоской бескаркасной круглой катушки. Надо бы больше подробностей.

Для расчета катушек индуктивности советую приложение калькулятор Coli64, также есть в онлайне. У меня будет готовая инструкция, по которой можно мотать совершенно разные индуктивности.

Нам нужен кругляш диаметром 100мм вырезанный из обрезка ламината, оставшегося после ремонта. Наклеиваем на него прозрачный скотч. Одно отверстие посередине, два симметрично по краям.

Также нужно вырезать еще одну круглую штуку с меньшим диаметром, например из оргстекла. На нее с одной стороны также клеим скотч.

В обычной монете 50 копеек сверлим отверстие и можно шлифануть грани.

Пригодятся несколько подходящих болтов с гайками для крепления проволоки и зажима всей конструкции. Помимо этого, можно взять обычное масло, я использую Лукойл 5 40 для двигателя авто. Скорее всего пойдет любое, лучше всего силиконовое.

И лак PLASTIK-71. Пойдет и клей, например БФ или другой.

Смазываем маслом поверхность скотча на ламинатине, оргстекле и грани монеты. Надо совсем немного.

Кладу монету отверстие к отверстию и наношу лак по краям. Лака надо немного, но и экономить не стоит. На кругляш из оргстекла также наносим лак по краям. Закрепляем конструкцию. Сильно прижимать не стоит, оргстекло может потрескаться, как у меня.

Мотать будем качественным эмалированным проводов ПЭВ-1, диаметром 0.16 мм.

Закрепляем конец провода.

И мотаем 134 витка.

Занимает это примерно полторы минуты. Закрепляем третьим болтом и отправляем на батарею сушиться в вертикальном положении. Лишний лак соберется снизу и его будет легко убрать, пока не засох.

Я использую формы разных диаметров, например такие. Из обычной пластиковой карты.

Ждем сутки, ну или по крайней мере 12 часов. Монета с катушкой запросто отойдет от смазанного маслом скотча. Аккуратно снимаем катушку с монеты, обычно и здесь проблем не возникает. И вот результат.

Этот способ будет полезен для намотки совершенно разных катушек. Пользуйтесь.

Всем спасибо за комментарии и плюсы. Удивлен, что людям заходят посты. Уже 149 подписчиков. Пока основная тема это RFID и ключи от домофона, можете посмотреть в профиле, там же мой контакт. Общение в комментариях.

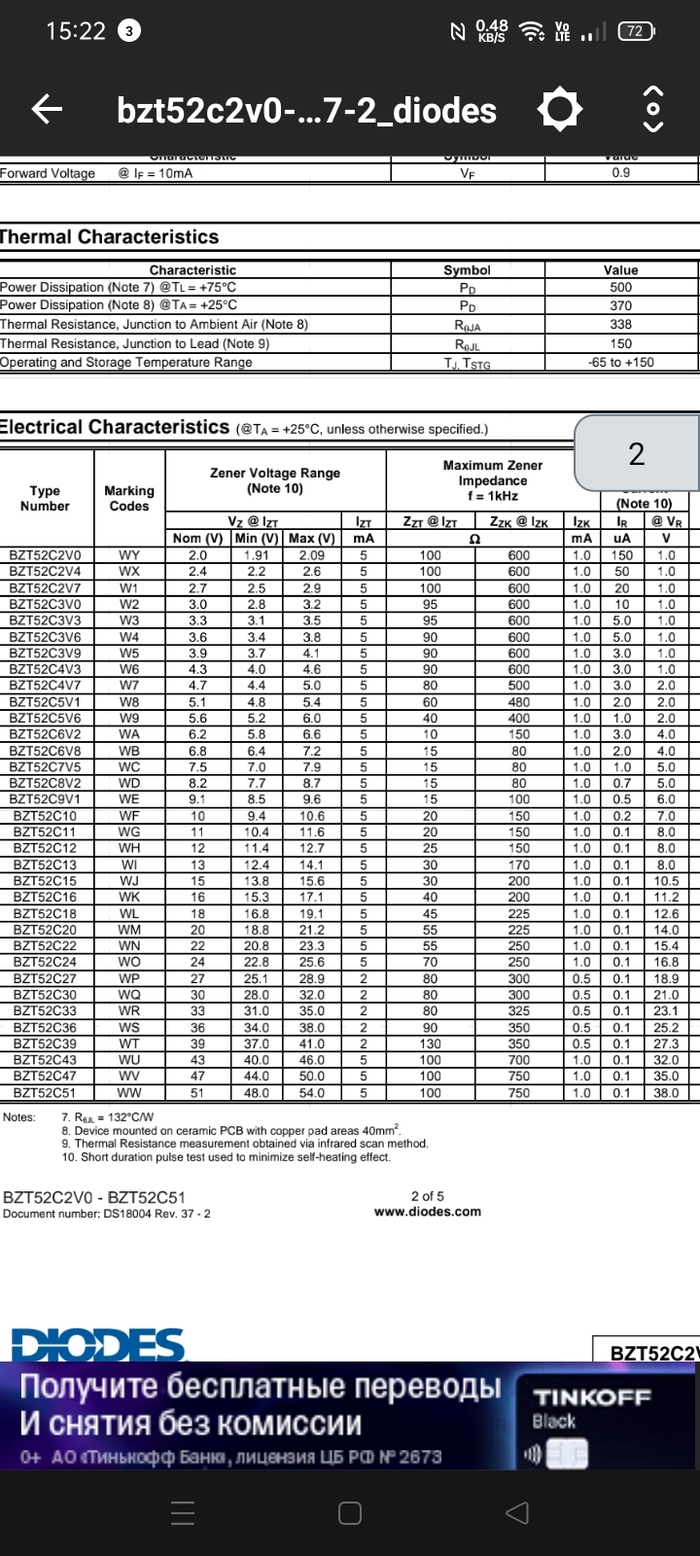

Подскажите где купить или найти аналог диода W4
