Здравствуйте и спасибо заранее за помощь. Сломался насос дозатор на плате выгорел транзистор. Не могу понять какой заказывать транзистор размер вроде sot23 а маркировка 12w5n.
И так решил вам на ночь глядя БЫСТРО НЕБРЕЖНО навалить про свое хобби. Вернее про его часть.

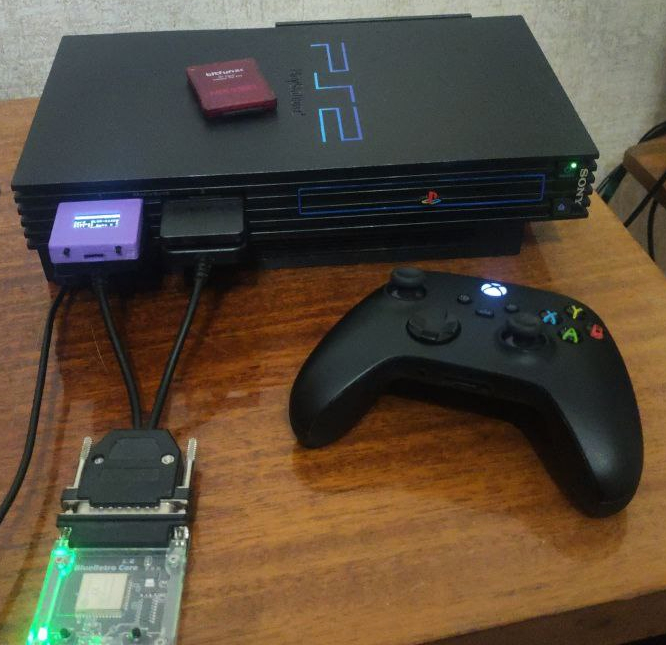

Сетап - Sony PlayStation2 5008 коих в снг было навалом. регион PAL.
Кулер заменен на современный такой же по размеру и запитан на 12в от БП через резюк чтобы не так быстро крутился (варварство но быстро просто и эффективно, внешний вид сохранен).
Винт HDD 1 TB подкл через GAMESTAR китайский адаптер.
Файловая система EXFAT
Образы ISO кидаем в DVD папку в корне а имена и картинки обложек генерим с помощью OPL MANAGER
Дисковод удален, чипа нет.
Взлом софтовый (FMCB) стартует с ориг карты памяти (КП) из слота 2.
Он запускает лончер OPL.
В нем список игр с винта.
Так же можно запустить просто образы с флешки (будет лагать видео ибо юсб 1 медленный).
Так же можно запустить с mx4sio без лагов (sd флешка через адаптер в слот КП а не в юсб, актуально для ps2 slim).
Так же можно без лагов грузить с SMB сервера по сети (актуально для slim или для fat c ориг network адаптером).
Выбираем игру геймпадом в меню.
Геймпад ХВОХ подкл через BLUERETRO адаптер и выполняет полностью фции родного пада + можно перебиндить все кнопки как вам надо. Есть разные пады и способы их подключения +- (тысячи их!) тут рассказывать не буду.
Выводится изо через аналоговые сигналы. по убыванию качества картинки: КОМПОНЕНТНЫЙ, SCART-RGB(для очистки синхросигнала используется микросхема 1881 в кабеле), КОМПОЗИТНЫЙ.
Для качественного вывода изо вам подойдут: OSSC (любой моник телик), GBSC-control (любой моник-телик), ЭЛТ пузатый телик с тюльпанами или скарт или плазма НО НЕ В КОЕМ СЛУЧАЕ НЕ TFT LCD OLED. Подключение VGA спецкабелем редко и невостребованно - пропускаем.
Карта памяти с дисплеем sd2psx - вмещает в себе бесконечное количество сохранений кроме того сама меняет виртуальные карты памяти под игру (паяете сами или алик).
Все непонятные упомянутые слова ищите в интернете. Там будет тонна роликов гитхабов и схем. Все можно купить в китае или сделать самому из подручных материалов. Стоит копейки. Телики бесплатные. Игр тонны (самая большая библиотека), игры легендарные и русифицированы. Никаких PSN никаких оплат донатов и онлайнов. Можно поставить на даче, вспомнить детство.
Если есть вопросы пишите подскажу подробнее. Если интересно дам инфу по другим системам.
Фоткал на обувную коробку, панамку приготовил.
Зарядка литий-ионных аккумуляторов — одна из самых распространённых задач среди радиолюбителей. Часто мы сталкиваемся с необходимостью собрать батарею на несколько элементов, но балансирующих плат может не быть под рукой, или проект не требует точной балансировки.
На помощь приходит интересная схема, где используются три модуля TP4056.
Каждый из которых заряжает свой элемент 18650, а переключатели или реле позволяют отключать аккумуляторы от общей цепи на время зарядки.
На схеме показано три контроллера TP4056, каждый из которых подключён к своему аккумулятору. Аккумуляторы соединены последовательно, что в сумме даёт напряжение до 12.6 В (3×4.2 В).
Особенность этой схемы — в наличии переключателей (K1.1, K1.2) Или использовать 5 Вольтовое Реле как показано на схеме. Во время зарядки они разрывают цепь последовательного соединения, и каждый модуль TP4056 работает независимо, заряжая свой аккумулятор по отдельности.
Когда зарядка завершена, переключатели замыкаются, и элементы снова работают как единая батарея.
Каждый модуль TP4056 должен быть с защитой (вариант с DW01 + 8205A), чтобы исключить перезаряд и переразряд.
Обязательно разрывать цепь на время зарядки! Иначе ток может пойти не туда, куда нужно, особенно если элементы разряжены неравномерно.
Заряжать можно от обычного 5 В USB-источника, но желательно, чтобы он выдавал не менее 1 А на каждый модуль.
Простота: не нужен балансир или специализированная плата BMS.
Можно использовать дешёвые и доступные модули TP4056.
Гибкость: подходит для небольших DIY-проектов, переносной акустики, светильников и т.д.
Отсутствие полноценной балансировки при разряде.
Нужно вручную управлять переключателями (можно заменить на 5 вольтовое реле или MOSFET для автоматизации как показано на схеме пунктиром).
Не годится для мощных цепей и бесперебоного питания
Такая схема — отличное решение для тех, кто хочет собрать трёхбаночную Li-Ion батарею без сложной электроники, при этом безопасно и эффективно заряжать каждый элемент. Главное — не забывать разрывать последовательное соединение при зарядке.
Интересные генераторы волн Шумана, также известные как генераторы сверхнизких частот, представляет собой устройство, создающее электромагнитные волны в диапазоне частот, близких к частоте резонанса Шумана (7,83 Гц). Эти волны, по мнению некоторых исследователей, могут оказывать положительное воздействие на организм человека, улучшая сон, снижая уровень стресса и повышая концентрацию.
Какие существуют?
Регулируемый мощный генератор волн Шумана 15 Вт. Потребуется переходник на наши розетки. Стоит такой 2 800 руб. Ссылка на него
Модуль генератора на плате, работающий от кабеля Type-C. Стоит такой около 330 руб. Ссылка на него
Другой вид генератора волн на плате. Работает от Mini-USB. Стоит около 400 руб. Ссылка на него
Модуль генератора волн с экраном для отображения частоты. Стоит такой около 1 400 руб. ссылка на него
Другой вид модуля генератора на материнской плате с экраном. Такой стоит около 1 480 руб. ссылка на него
Принцип действия таких предохранителей основан на резком нагреве и тем самым увеличении сопротивления при превышении порогового тока, протекающего через него. По истечении некоторого времени, такие предохранители вновь уменьшают своё внутреннее сопротивление (остывают) — самовосстанавливаются. Ссылка на них
В радиолюбительской практике часто возникает необходимость получить сразу несколько стандартных напряжений: +12 В, +9 В и +5 В. Например, +12 В нужно для усилителей или реле, +9 В — для логики, а +5 В — для питания микроконтроллеров.
Чтобы не собирать отдельные блоки питания на каждое напряжение, можно воспользоваться каскадным включением трёх линейных стабилизаторов серии 78xx — это удобное и надёжное решение, особенно для лабораторного применения.
На вход схемы подаётся переменное напряжение 220 В через выключатель SA1 и предохранитель FU1, после чего оно поступает на силовой трансформатор T1, который понижает его до нужного уровня (обычно 15–18 В переменного напряжения на вторичке).
Далее:
Мостовой выпрямитель (VD2) преобразует переменку в постоянное напряжение.
Конденсатор C4 (4700 мкФ × 50 В) сглаживает пульсации.
Питание поступает на стабилизатор 7812 (DA3), который выдает стабильные +12 В.
Далее эти +12 В подаются на 7809 (DA2), затем на 7805 (DA1), получаем +9 В и +5 В соответственно.
Для каждой КРЕН-ки установлен свой выходной фильтрующий конденсатор (C1–C3, по 0.47 мкФ), что улучшает устойчивость работы и фильтрацию пульсаций. Можно еще добавить и электролитические конденсатора. Например на 1000 мК
Также установлен индикатор питания на светодиоде VD1 с резистором R1 (2.7 кОм) — он загорается, когда на выходе появляется напряжение.
✅ Минимум деталей — все стабилизаторы легко доступны и недороги.
✅ Разгрузка стабилизаторов — каждая следующая ступень снижает нагрузку на предыдущую.
✅ Пониженное тепловыделение — за счёт ступенчатого понижения напряжения.
✅ Универсальность — подходит для питания сразу нескольких устройств.
Компонент Рекомендации
Трансформатор Вторичка не менее 15–18 В переменного, ток — от 1 А
Конденсатор C4 Ёмкость не менее 4700 мкФ, напряжение не ниже 35–50 В
Стабилизаторы КРЕН12, КРЕН9, КРЕН5 или импортные 7812, 7809, 7805
Охлаждение Рекомендуется поставить радиатор хотя бы на 7812
Как Лабораторный блок питания для начинающих
Для испытаний схем
В макетах и отладочных платах
Для питания Arduino, реле, логики, усилителей
Собрать универсальный блок питания с выходами +12 В / +9 В / +5 В — несложно. Достаточно использовать три стабилизатора серии 78xx, один трансформатор, и несколько конденсаторов. Такая схема проста в повторении и обеспечивает стабильное питание сразу нескольких потребителей.
«Летний марафон скидок»
В «Эиком» масштабная акция «Летний марафон скидок», которая подарит покупателям отличную возможность приобрести качественные электронные компоненты по выгодным ценам, а также получить ценные бонусы.
Во всех категорях каталога предоставляется скидка 20% на весь ассортимент электронных компонентов. Мы хотим сделать лето наших клиентов не только жарким по погоде, но и выгодным по ценам. «Летний марафон скидок» — это наш самый масштабный сезонный старт, который сочетает в себе максимальную выгоду, удобство и дополнительные бонусы для постоянных и новых покупателей!
Как принять участие в акции?
Выберите товары в нашем каталоге.
Введите промокод YOLETO25 в корзине перед оформлением заказа.
Оформите заказ и получите скидку 20%, бесплатную доставку и кешбэк 15%.
Бонус 5000 рублей — эти средства можно использовать при следующих заказах на нашем сайте.
Успейте воспользоваться предложением по самым выгодным ценам года!
Подскажите пожалуйста. Чем можно заменить указанный стрелкой трансформатор? Если возможно заменить комплементарной парой, то как еë туда подцеплять?
