Тип заземления TN-C запрещён и не существует⁠⁠

У кого в квартире тип заземления TN-C, отзовитесь! У вас действительно до корпусов светильников и до заземляющих контактов розеток идёт медяха сечением 10 мм2 ???

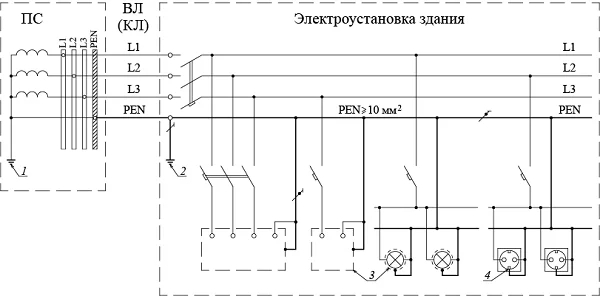

Тип заземления TN-C запрещён и не существует Инженер, Электрика, Электричество, Электрик

Для справки:

ГОСТ Р 50571.5.54— 2013, 543.4.1: PEN, PEL или РЕМ- проводники можно применять только в стационарных установках и с точки зрения механической прочности их сечение должно быть не менее 10мм2 по Сu или 16 мм2 по AI.

ГОСТ 30331.1—2013, 312.2.1: - система TN-C (система распределения электроэнергии, имеющая тип заземления системы TN-C), в которой во всей системе применяют единый проводник, выполняющий функции нейтрального или заземленного фазного и защитного проводников (см. рисунок 31 С). Электроустановки жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено выполнять с типом заземления системы TN-C.

Тип заземления TN-C запрещён и не существует Инженер, Электрика, Электричество, Электрик

По поводу названия PEN или N - всё зависит от типа системы заземления.

Если у вас тип заземления ТТ или TN-S (повезло!), PEN не может быть по определению.

Благодарю за внимание!

Буду рад вашим комментариям, а также плюсам и подпискам!

Показать полностью 1
[моё] Инженер Электрика Электричество Электрик
7
6

Ответ на пост «Кабель в луже»⁠⁠1

Врезался этот случай в память и искоренить нельзя.

Было это на заре моей карьеры электромонтёра, приблизительно в 2001г.

Монтирую пож. сигнализацию в арендуемом помещение общаги тогдашней компанией «СВЯЗЬАТОМИНФОРМ»

Дело к концу, осталось пара дальних комнат и, как на зло, мне не хватает переноски для запитки электроинструмента. Ну а хули, проводов ТРП и НВ валом, нарастил на вилку, втыкнул в розетку переноски и...

_____________

Ага - смеркалось)))

_____________

Сзади раздался голос - товарисч, ещё раз увижу - вашей конторе придёть пизьдец - так незатейливо мне сказал клиент этой конторы, указывая на мои художества.

Вот не поверите - я начал оправдываться: бля, пару ИП-105 осталось воткнуть и свалю, ей богу! Дайте закончить.

Кем был этот человек - неизвестно. Наверняка ТБшник. Но последствий не было)))

По прошествии лет про себя иногда вспоминаю этот случай, если вижу какие-то косяки в монтаже кабельной продукции

Ответ на пост «Кабель в луже» Электричество, Энергетика (производство энергии), Электрика, Электрик, Кабель, 220 вольт, Охрана труда, Пуэ, Птээп, Нарушение, Строительство, Работа, Вахта, Электромонтер, Мат, Ответ на пост
Электричество Энергетика (производство энергии) Электрика Электрик Кабель 220 вольт Охрана труда Пуэ Птээп Нарушение Строительство Работа Вахта Электромонтер Мат Ответ на пост
5
12

Кабель в луже⁠⁠1

Добрый день всем! Знающие люди, подскажите, пожалуйста! Данный кабель удлинителя КГтп-хл в связи с дождём, оказался в воде. Является ли нарушением то, что кабель в воде? Насколько я знаю, в НТД таких пунктов нет. Может ли охрана труда аргументировать это каким-то пунктом, чтоб оформить предписание? Спасибо за помощь

Кабель в луже Электричество, Энергетика (производство энергии), Электрика, Электрик, Кабель, 220 вольт, Охрана труда, Пуэ, Птээп, Нарушение, Строительство, Работа, Вахта, Электромонтер
Показать полностью 1
[моё] Электричество Энергетика (производство энергии) Электрика Электрик Кабель 220 вольт Охрана труда Пуэ Птээп Нарушение Строительство Работа Вахта Электромонтер
24
0
Вопрос из ленты «Эксперты»

Хочу стать електриком, с чего начать?⁠⁠

Решил всерьёз заняться изучением электротехники. Хочу в будущем работать электромонтером или электромонтажником. Колледжи и ПТУ пока не рассматриваю — учусь самостоятельно дома.

Посоветуйте, пожалуйста, с чего лучше начать: какие темы или разделы изучить в первую очередь? Возможно, есть хорошие сайты, курсы или YouTube-каналы, где всё объясняется по делу и с уклоном на практику?

Буду благодарен за рекомендации и любые советы!

Хочу стать електриком, с чего начать? Вопрос, Электрика, Спроси Пикабу
Показать полностью 1
Вопрос Электрика Спроси Пикабу
100
8

Как улучшить любое соединение. 7 работающих способов⁠⁠

Хорошее соединение - которое имеет минимальное переходное сопротивление и максимальный срок службы в любых условиях. Как этого достичь? Моё ИМХО - ниже.

Как улучшить любое соединение. 7 работающих способов Электрика, Электричество, Электрик, Ремонт техники, Инженер, Электромонтаж, Провод, Кабель, Пайка, Длиннопост

Способ 6.

1 Декапирование поверхности жилы

Это малоизвестное слово означает химическую или механическую очистку поверхности металлов от окислов. Жилу можно перед применением зачистить механическим (нож, наждачка, ткань) или химическим способом (в сети много советов – зубная паста, уксус, и т.д.).

Однако, для алюминия этот совет насколько актуальный, настолько и бесполезный – окисел на его поверхности появляется практически мгновенно после очистки. Поэтому в особо важных местах используют контактную (токопроводящую) пасту, которая вытесняет влагу и тем самым препятствует окислению. Если кабель пролежал пару лет в сыром неотапливаемом помещении, проверка чистоты поверхности жилы – первое, что нужно сделать перед его использованием. Поэтому любой кабель имеет срок годности, а концы бухты лучше не использовать для соединений.

2 Герметизация соединения

Вода с примесями будет играть роль электролита в гальванопаре, а это значительно ускорит химические процессы в соединении. Поэтому так важно не жалеть изоленту или термоусадку, которая будет защищать соединение. В особо тяжелых случаях соединения заливают электротехническим компаундом.

3 Уменьшение температурных и механических влияний

Тут всё просто – если скрутка работает неподвижно и при стабильной температуре, она при прочих равных условиях проработает дольше, чем скрутка, которая болтается под открытым небом.

4 Ограничение тока

Многие под этим понимают слова «я в эту розетку ничего мощного подключать не буду». Но так не бывает – всё равно рано или поздно подключите. Не вы – так ваши домашние, ваши квартиранты или следующие жильцы. Поэтому есть другой, правильный способ – правильно выбирать номинал автоматического выключателя, который ограничит нагрузку. Розеточный номинал в 99% – 16А, и это зависит не от холодильника или торшера, а от сечения жилы, подключаемой к розетке.

5 Правильный выбор сечения

Правило коррелируется с предыдущим пунктом – сечение ТПЖ должно быть достаточным для того, чтобы при номинальной нагрузке кабель грелся минимально. Стоит отметить, что соединение всегда греется больше, чем жила, из-за переходного сопротивления.

6 Площадь контакта

Обеспечить максимальную площадь контакта очень просто, если мы говорим о скрутке. Но если речь о клеммах или зажимах, там площадь фиксирована, и повлиять на неё мы почти никогда не можем. Примеры – Wago и ЗОИ.

7 Сила прижатия

Это актуально в основном только для винтовых клемм – там нужно обеспечить нужную силу прижатия, и дополнительно периодически её проверять.

Какие способы вы знаете, чтобы достичь идеального контакта?

Благодарю за внимание!

Надеюсь на плюс и подписку!

Показать полностью 1
[моё] Электрика Электричество Электрик Ремонт техники Инженер Электромонтаж Провод Кабель Пайка Длиннопост
5
8

Автоматический подсчет розеток и выключателей в SketchUp с помощью Ruby-скрипта⁠⁠

Если вы занимаетесь моделированием в SketchUp, особенно проектами с электрикой, то наверняка сталкивались с необходимостью подсчитывать розетки, выключатели и другие элементы. Ручной подсчет — это утомительно, особенно в больших моделях. Сегодня я расскажу, как автоматизировать этот процесс с помощью простого Ruby-скрипта, который работает прямо в консоли SketchUp

Автоматический подсчет розеток и выключателей в SketchUp с помощью Ruby-скрипта SketchUp (программа), Проектирование, Электрика, Автоматизация, Ruby, Длиннопост

Консоль Ruby с подсчетом количества розеток, выключателей, светильников

Этот скрипт полностью совместим с плагином Crafteelectric Tools, предназначенным для расстановки электрических элементов.
Либо вы можете использовать свои динамические компоненты с условием, что имена будут даваться определенным образом: имя розетки должно начинаться с "EM" и содержать в себе группу с именем "3D", касание которой скрипт и ищет для подсчета рамок.

Как запустить скрипт

  1. Откройте SketchUp и загрузите вашу модель, созданную или дополненную с помощью Crafteelectric Tools.

  2. Перейдите в меню "Window" > "Ruby Console" (или "Окно" > "Консоль Ruby" в русской версии).

  3. Скопируйте и вставьте весь скрипт в консоль, затем нажмите Enter.

  4. Скрипт обработает модель и выведет результаты в консоль.

m=Sketchup.active_model

def b(g,t)

bb=Geom::BoundingBox.new

8.times{|i|bb.add(g.bounds.corner(i).transform(t))}

bb

end

def c(e,p,p_t=IDENTITY,r=[])

e.each{|x|

if x.is_a?(Sketchup::ComponentInstance) && x.definition.name.start_with?(p)

r<<(p=="EM" ? [x, p_t*x.transformation] : x)

elsif x.is_a?(Sketchup::Group) || x.is_a?(Sketchup::ComponentInstance)

c((x.respond_to?(:entities) ? x.entities : x.definition.entities), p, p_t*x.transformation, r)

end

}

r

end

em=c(m.entities,"EM")

puts"Найдено EM-компонентов: #{em.size}"

p=em.combination(2).select{|(a,a_t),(b,b_t)|

ga=a.definition.entities.find{|x|x.is_a?(Sketchup::Group)&&x.name=="3D"}

gb=b.definition.entities.find{|x|x.is_a?(Sketchup::Group)&&x.name=="3D"}

ga && gb && b(ga,a_t).intersect(b(gb,b_t)).valid?

}

require'set'

g=[]

v=Set.new

adj=Hash.new{|h,k|h[k]=[]}

p.each{|a,b| adj[a[0]]<<b[0]; adj[b[0]]<<a[0]}

def d(n,a,v,g)

return if v.include?(n)

v<<n

g<<n

a[n].each{|x| d(x,a,v,g)}

end

em.each{|c,_| next if v.include?(c); x=[]; d(c,adj,v,x); g<<x}

class Array;def tally_by;each_with_object(Hash.new(0)){|i,h|h[yield(i)]+=1};end;end

fc=g.tally_by(&:size)

emc=em.tally_by{|c,_|c.definition.name[/^EM[^#]*/]}

ek=c(m.entities,"EK")

ekc=ek.tally_by{|c|c.definition.name[/^EK[^#]*/]}

eo=c(m.entities,"EO")

eoc=eo.tally_by{|c|c.definition.name[/^EO[^#]*/]}

puts"\n Количество рамок:", fc.sort.map{|s,c|" - Рамок на #{s}: #{c}"}

puts"\n Количество EM-компонентов:", emc.sort.map{|n,c|" - #{n}: #{c}"}

puts"\n Количество EK-коробок:", ekc.sort.map{|n,c|" - #{n}: #{c}"}

puts"\n Количество EO-компонентов:", eoc.sort.map{|n,c|" - #{n}: #{c}"}

Что делает скрипт

  • Поиск компонентов: Cканирует модель на наличие компонентов с префиксами "EM", "EK", "EO".

  • Группировка рамок: Для "EM" проверяет пересечения bounding box групп "3D" внутри компонентов, чтобы определить, какие элементы образуют рамки (например, одиночные, двойные и т.д.).

  • Подсчет: Выводит общее количество найденных "EM", а также детальную информацию по типам и размерам рамок, числу коробок "EK" и элементов "EO".

Найдено EM-компонентов: 15

Количество рамок:

- Рамок на 1: 5

- Рамок на 2: 3

- Рамок на 3: 2

Количество EM-компонентов:

- EM Розетка: 8

- EM Выключатель: 7

Количество EK-коробок:

- EK Коробка: 10

Количество EO-компонентов:

- EO Модуль: 4

В будущих обновлениях планируется улучшенная версия подсчета с более наглядным представлением данных. Реализовать это в текущем скрипте не могу, так как из скрипта нельзя получить доступ к плагину, что ограничивает дополнительные возможности.

Показать полностью 1
