Всем доброго времени суток. Целых 23 месяца назад я опубликовал недопост в период бунДа пикабушников. Уже и не вспомню в честь чего был бунД, да и не важно это.

И вот спустя 23 месяца я решил написать продолжение истории с постройкой домика.

Постройку домика я решил максимально упростить и заказал домокомлект из минибруса. Размеры домокомплекта 3800*3000мм

Так домик выглядел после сборки и покрытия маслом

В следующих постах я обязательно покажу как выглядел домокомлект до сборки и в процессе, а пока я хочу рассказать о том, как я сделал большую ошибку и в итоге, спустя два года, кучи потраченных сил, нервов и изучения большого количества информации, исправил её

Напомню, что домик я решил ставить на покрышки набитые гравием (никогда так не делайте) и это было первой и единственной пока ошибкой, связанной с моей "большой" стройкой. Решил сэкономить... Да, скупой платит дважды. Жиза. В комментариях к моему посту один умный человек правильно заметил, что фундамент должен быть фундаментом (ох зря его не послушал). Понял это уже первой зимой, когда приехал скидывать снег с крыши. Грунт под домиком вспучило и он повис лагами на центаральных покрышках

Фото делал уже весной

В итоге я вытащил из под домика все центральные покрышки и оставил только угловые и по одной на длинной стороне. Забегая вперёд скажу что и это сильно не помогло, так как в следующую зиму грунт снова вспучило и дом весь перекосило, хотя я специально приезжал зимой и закидывал домик по периметру снегом в целях утепления.

После такой подставы я не выдержал и твёрдо решил ставить домик на нормальный фундамент, плюс я решил сделать пристройку к домику, а для этого необходим единый фундамент для домика и пристройки к нему. В качестве фундамента я решил остановиться на винтовых сваях типа "шуруп" диаметром 76мм, длиной 2500мм. Отличаются они от классических винтовых свай тем, что имеют наконечник с узкими лопастями.

Применяются они для твёрдых грунтов (на глубине 800мм от "нулевого" уровня земли у меня начинается гравийное поле неизвестностной глубины, ориентировочно больше 5 метров) и классические сваи просто напросто не вкрутятся в такой тип грунтов.

На самом деле мысли о переносе домика на сваи у меня возникли ещё зимой и у меня было время изучить матчасть про свайно-винтовой фундамент, что я и сделал. Купив 9 свай, я за один день сделал разметку свайного поля и вкрутил сваи до коренного грунта, насколько хватило сил. На следующий день я заказал технику со специальной насадкой для вкручивания свай и произвёл финальную вкрутку. Картинка из интернета для примера

В процессе, к сожалению, я фото не делал.

Замечу, что я соблюл правила и после обрезки свай в один уровень, я вытеснил из полости труб воздух засыпав в них песок.

Идея переноса домика на фундамент заключалась в том, что бы вкрутить три сваи за домиком и шесть перед домиком, затем поднять дом домкратами, просунуть под дом брус из лиственницы размерами 150*100*6000мм, закрепить брус на оголовках свай и опустить домик на смонтированный фундамент. Что я и сделал в прошедшую субботу, чему очень рад.

Далее мне предстоит связать конструкцию поперечными связями, дабы исключить "гуляние" свай в зимний и весенний периоды и сделать пристройку.

Так же в следующих постах я хочу рассказать о своей даче, показать сколько труда в неё было вложено за два полных и одно не полное лето (купили мы участок в июле 2022 года), а на сегодня пока всё.

Спасибо за внимание и надеюсь, что вам понравилось. Если будут вопросы, то задавайте их, я постараюсь ответить на все в следующих постах.

Решили спрятать весь хлам и поставить на даче сарай.

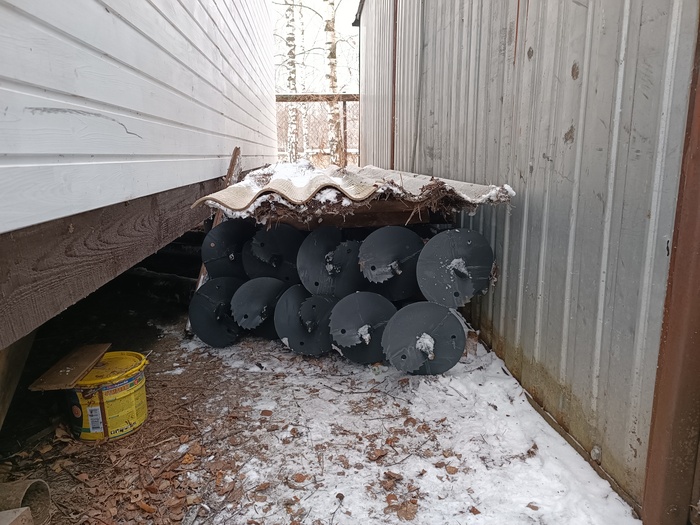

Долго искали подходящее решение для фундамента, в итоге остановились на винтовых сваях (взяли зимой по скидке 76 мм).

Распланировали свайное поле, набросали макет. Далее начали думать, как закрутить их в землю — пошерстили авито и посты объявлений об услугах по монтажу свай (т.к. есть опыт закручивания свай вручную и желание этот опыт не повторять).

На глаза попались механизированные устройства по закрутке, и в рамках эксперимента мы решили попробовать (а на случай неудачи сохранен контакт специалиста по закрутке).

Итак, из чего делают сваекруты DIY?

1. Из всего, что вертит. Рекомендовано более 2 квт — с оказией приобретен мотобур (в нашем случае ADA 8 на "2.427 кВт"), почва суглинок без камней, поэтому есть запас по мощности.

2. Передача и усиление крутящего момента. Рекомендуют передачи от 1: 30 до 1:78 и более для тяжелого грунта — взяли ручной гайковерт 1:64.

3. Насадка на сваю — просто кусок трубы чуть больший, чем та, что будем закручивать.

Когда получены все элементы конструктора, нужно придумать, как их соединить между собой и зафиксировать для сокращения вибрации. Идея следующая: сварить все, что можно, сваркой, а съемные детали посадить в гнездо 1 дюйм (под гайковерт).

Начинаем

Кроме составляющих потребуется инструмент:

• сварка;

• болгарка;

• съемник внутренних стопорных колец;

• ключи для снятия ручки бура (в данном случае шестигранники)

• *для монтажа свай еще стремянка и лом.

Расходники:

• болты/пальцы;

• трубки для стойки бура;

• трубы для стопора/якоря.

Работаем

Требуется заменить заводское масло в редукторе. Для этого снимаем стопорное кольцо и вытаскиваем содержимое (собрать обратно возможно только одним способом — можно не запоминать), промываем зубной щеткой или тряпкой с бензином и плотно мажем жаростойкой смазкой.

Далее думаем как соединить бур и гайковерт. В комплекте были готовки дюйм-32 и дюйм-33, но вал бура диаметром всего 20 мм. Для соединения (и возможности это все разобрать) докуплен переходник для бензобура с вала 20 мм на шнек 22 мм и готовку дюйм-22. Переходник воткнут в головку гайковерта (та часть, что шестигранник) и приварен.

Получился переходник на гайковерт дюйм. Далее гайковерт идет в аналогичную головку, приваренную к оголовью для трубы.

Теперь на эту конструкцию надо поставить бур. При работе его трясет, и получается большая нагрузка на сам вал — требуется закрепить всю конструкцию на одной оси. Для этого собираем треногу крепления бур-гайковерт (трубки приварены к стальной площадке и прикручены к ручке бура, от бура идут к гайковерту, там трубки приварены к кольцу из надрезанной трубы, надетой вокруг гайковерта). P.S. По итогу жестко крепить к гайковерту ее не стали, так как удобнее переставлять всю конструкцию отдельно.

Завершающий этап — стопор/якорь. Он должен останавливать корпус гайковерта от прокручивания. Первая версия представляла из себя трубу 2х4 длиной 4 метра, но этого оказалось недостаточно — труба гнется в месте крепления к гайковерту. Усилили дополнительно трубой 2х4.

Тестируем

После сборки устройства его необходимо протестировать. Для этого берем: лом, лопату, стремянку, помощника, сваю и сам сваекрут. Выбираем место для будущей сваи, снимаем дерн (пара сантиметров земли), размещаем сваю на подготовленное место и вручную (ломом) подкручиваем ее, чтобы зафиксировать вертикально. Далее со стремянки устанавливаем всю конструкцию на сваю и жмем на газ.

Требуется контролировать смещение сваи от вертикали, а также учесть, что якорь тоже толкает сваю (для корректировки можно установить его сначала с одно стороны сваи, потом с противоположной).

Итог

Работоспособность подтверждена, по итогу испытаний доработан якорь и переварена тренога крепления бур-гайковерт. В целом, идея рабочая для глинистой почвы и суглинков. На крупных корнях свая уходит в сторону, на камнях и строительном мусоре не проверялась.
По времени на закручивание уходит около 10-15 минут. Вероятно, стоит делать перерыв после 3-5 свай (греется гайковерт). Стоимость комплектующих примерно равна услуге по закручиванию 25-30 свай.

Утепление пола в доме на винтовых сваях - важный этап строительства для комфортного проживания. Основные шаги:

1. Установка черновой обрешетки между сваями.

2. Укладка слоя пароизоляции.

3. Монтаж теплоизоляции (минвата, пенополистирол) между лагами.

4. Укладка гидроизоляционной мембраны.

5. Настил чернового пола (ОСБ, фанера).

6. Финишное покрытие пола.

Правильное утепление предотвратит теплопотери, образование конденсата и промерзание. Не экономьте на качественных материалах - это залог теплого и уютного дома на долгие годы!
