Привет, в ремонтик попал сухожар ГП-20МО. Вообщем там погорел двигатель вентилятора. Я уже замучился искать этот же движок, как только не гуглил, надпись на нем выгорела и сложно разобрать. Помогите найти такую же или аналог который сюда встанет. Пытался замерить напряжение на идущих к нему проводах, но оно скачет, так как сухожар только постепенно будет прибавлять обороты.

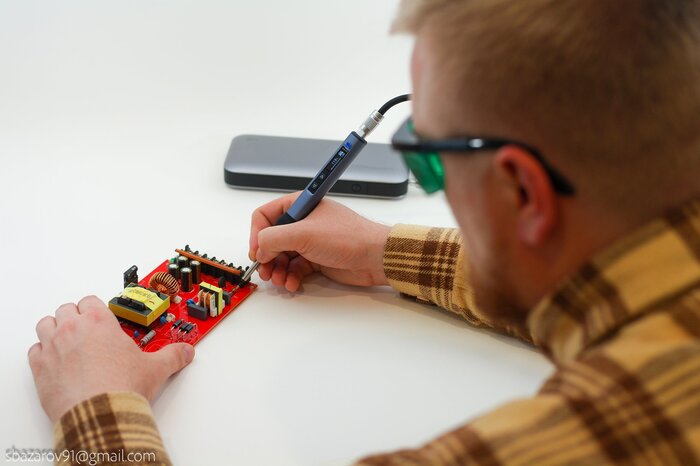

Листал новости и тут обзор крутого паяльника. Действительно крутой - пальцы не обжигает.)
Я думаю всех кто увлекается радиоэлектроникой периодически сталкивается с тем что для питания какой-то схемы или части схемы, требуется Двухполярный Блок ПИТАНИЯ.
Схем на просторах интернета существует много. Есть даже очень простые. Включающие в себя только резисторы и конденсаторы.
DC DC преобразователь
Немного сложнее с добавлением ещё пару транзисторов. Но не все очень простые схемы адекватно работают.
А есть очень сложная и запутанные схемы. Которую собрать для начинающего электронщика не всегда под силу.
И поэтому надо выбирать что-то оптимальное — среднее. Желательно под свои конкретные задачи.
Зачем например собирать мощный двухполярный блок питания для вашего устройства. Если второе напряжение используется только для питания например операционного усилителя или какого-нибудь другого устройства с низким потреблением.
Бывают такие задачи когда питающие напряжения несимметричные и отличаются друг от друга.
Один из методов как из однополярного блока питания сделать двухполярный. Это использование DC DC преобразователя на отрицательное напряжение.
Подключается он как обыкновенный потребитель к источнику питания. А на выходе мы получаем дополнительное напряжение. Как изображено на блок-схеме.
Некоторые скажут. Зачем тогда городить самому этот dc-dc преобразователь. Если можно использовать готовые китайские модули.
Во-первых большинство из них на выходе имеют положительную полярность. А нам нужна отрицательная.
Во-вторых интересно же самому что-то попробовать сделать своими руками. И разобраться как это работает.
И тут нам поможет очень популярная и дешёвая микросхема таймер ne555. И схема, чтобы собрать на ней задающий генератор прямоугольных импульсов, очень проста. И всего лишь имеет три дополнительных Радиодетали. Два резистора и один конденсатор.
И мы получаем полнофункциональный ШИМ контроллер. Который можем использовать для дальнейших своих целей.
Простая схема — Генератор на ne555
Хотя с таким же успехом можно взять и готовый китайский модуль.
Готовый Модуль — Генератор на ne555
Остаётся добавить несколько радиодеталей и наша схема готова.
Использовать мы будем два электролитических конденсатора. Один как разделительный, другой как фильтрующий. Ещё нам понадобятся два диода и один стабилитрон.
Собираем это всё по схеме приведённой ниже:
Dc-Dc преобразователь отрицательной полярности на ne-555
Нужное нам напряжение отрицательной полярности мы получаем на стабилитроне.
Ниже изображены две осциллограммы на аноде и на катоде диода D1.
На верхней осциллограмме представлен импульсный сигнал отрицательной полярности. На нижней этот же сигнал отфильтрованный конденсатором
Больше осциллограмм можно посмотреть ВИДЕО представленном ниже.
Номиналы радиодеталей представленных на схеме можно изменить. Их можно подбирать под ваши конкретные задачи.
По какому принципу это всё работает практически. С объяснениями и осциллограммами в разных точках схемы можно посмотреть в видео представленном ниже:
1120-1400 МГц широкополосная. Горизонтальная поляризация 134 мм диаметр.
отсюда: https://t.me/LRFPV73/43 - канал не мой, лишь только принёс красивое:)
Привет всем радиолюбителям и электронщикам. Столкнулся с таким вопросом как заземление антенны. Имеется блок питания в металлическом корпусе, внутри помимо импульсника находится микроконтроллер + связь на NRF24L01 + DC-DC преобразователь. Горячие и холодные земли импульсника никак не соединены (не используется даже Y-конденсатор). Работа блока устраивала, пока не понадобилось увеличить дальность действия радиосвязи. Для этого на али был куплен комплект SMA разъёма с припаянным кабелем и пигтейлом + антенна (обычная всенаправленная, как у любого роутера). Но дилемма в чём? Корпус напрямую заземлён с розеткой, и в этот же корпус я намереваюсь установить разъём SMA, т.е "минус" антенного провода будет напрямую соединён с заземлением розетки. К тому же антенный "минус" так же является землёй контроллера.
Стоит ли оставить заземление или убрать его нафиг? Как вообще влияет заземление на подключение к антенне?
Так же есть похожий вопрос про APFC (корректор коэффициента мощности):
Классический APFC, один диод+мосфет, оба сидят на одном радиаторе. Каждый изолирован толстой слюдой (0,12мм) + пластиковые изоляторы на винтах. Ёмкость между радиатором и мосфетом около 50 пФ. При простом прикосновении к радиатору нет никаких необычных ощущений, но пару раз случайно коснулся одновременно и радиатора и заземлённого корпуса - ударило очень неприятно. Вопрос - стоит ли подключить радиатор к горячей земле корректора (т.е GND выходного конденсатора на 390В) или присобачить его к заземлению? Или вообще оставить как есть и просто не трогать? Один раз было такое, что дроссель корректора бал не закреплён и тёрся о радиатор....тёрся тёрся и притёрся до истирания лаковой изоляции - естественно бабахнуло громко, мосфет и контроллер корректора отправились в рай.
Один из очень простых способов. Как замерить внутреннее сопротивление аккумулятора или вообще любого источника тока.
Оказывается это несложно нужно только досконально разобраться.
Аналогичным методом можно померить и внутреннее сопротивление обыкновенной батарейки и не только.
Первым Способом когда мы измеряли это сопротивление нам нужно было два измерительных прибора это вольтметр и амперметр.
Сейчас мы попробуем Все эти измерения сделать при помощи всего лишь одного прибора обыкновенного Мультиметра
И чтобы в этом разобраться нужно аккумулятор изобразить схематически
Внутри аккумулятора изобразим источник ЭДС (Электро Движущая Сила). А также два сопротивления. Одно из них включено последовательно второе параллельно источнику ЭДС.
Сопротивление которое включено параллельно. Оно влияет на разряд аккумулятора или батареи и нас сейчас не интересует.
Внутреннее сопротивление аккумулятора зависит от последовательно включенного Резистора. И обозначенного как Rs.
Ну понятно что залезь вовнутрь аккумулятора реально коснуться его щупами мы не можем Поэтому нам нужно это всё замерить косвенно.
И для этого нам понадобятся очень простые формулы. Это легендарный и всем известный закон Ома
Полный оригинал статьи расположен на сайте : http://schip.com.ua/kak-izmerit-vnutrennee-soprotivlenie-akk...
А также ВИДЕО
Вы никогда не задумывались насколько правильно Показывает ваш измерительный прибор —Мультиметр. Я думаю что большинство радиоэлектронщиков об этом даже не задумываются.
Сейчас я вообще не касаюсь той темы насколько откалиброван ваш прибор и насколько реалистичные показания он показывает. Тема этой статьи о другом.
Все измерительные приборы которые мы имеем, они не идеальные, а самые обыкновенная реальные Мультиметры. Со своими проблемами и недостатками.
И когда мы производим какие-то измерения в электрических цепях. То наши не идеальные приборы влияют на эти цепи. Соответственно замеренные величины также не соответствует реальным показаниям.
Давайте попробуем разобраться почему так происходит на самом простом примере. Мультиметр у нас будет включен в режим вольтметра. И мы будем замерять напряжение на участке простой цепи.
Сделаем замеры. Попробуем разобраться почему так происходит. И действительно ли замеренные показания не соответствует тому что должно быть.
Так как вольтметр у нас не идеальный. Отличие идеального вольтметра он имеет бесконечно большое сопротивление. Наши вольтметры имеют какое-то сопротивление. Ну каких-то приборов больше у каких-то меньше. Но всё равно но есть.
Это значит что если мы будем касаться щупами нашего мультиметра измеряемого участка цепи. То в схеме будет появляться дополнительное сопротивление- это сопротивление нашего прибора. Через него будет течь ток.
А также будет изменяться общее сопротивление этого участка цепи которое можно рассчитать по формуле:
Также для наших измерений понадобится ещё один прибор амперметр которым мы будем измерять протекающей цепи ток.
Особенно сильно это заметно на слаботочных участках цепи. Все эти результаты представлены в таблице ниже.
Верхняя строка таблица — это показания без подключения вольтметра. Вторая строка — это результаты когда мы подключаем параллельно нашему резистору мультиметр.
Сразу видно что возрастает потребляемый ток также уменьшается общее сопротивление участка цепи.
И соответственно падение напряжения на этом участке цепи. Разница составляет 173 мили Вольта.
Более подробно всё это можно посмотреть видео которое представлено ниже: https://youtu.be/DWNFbO46jyo
