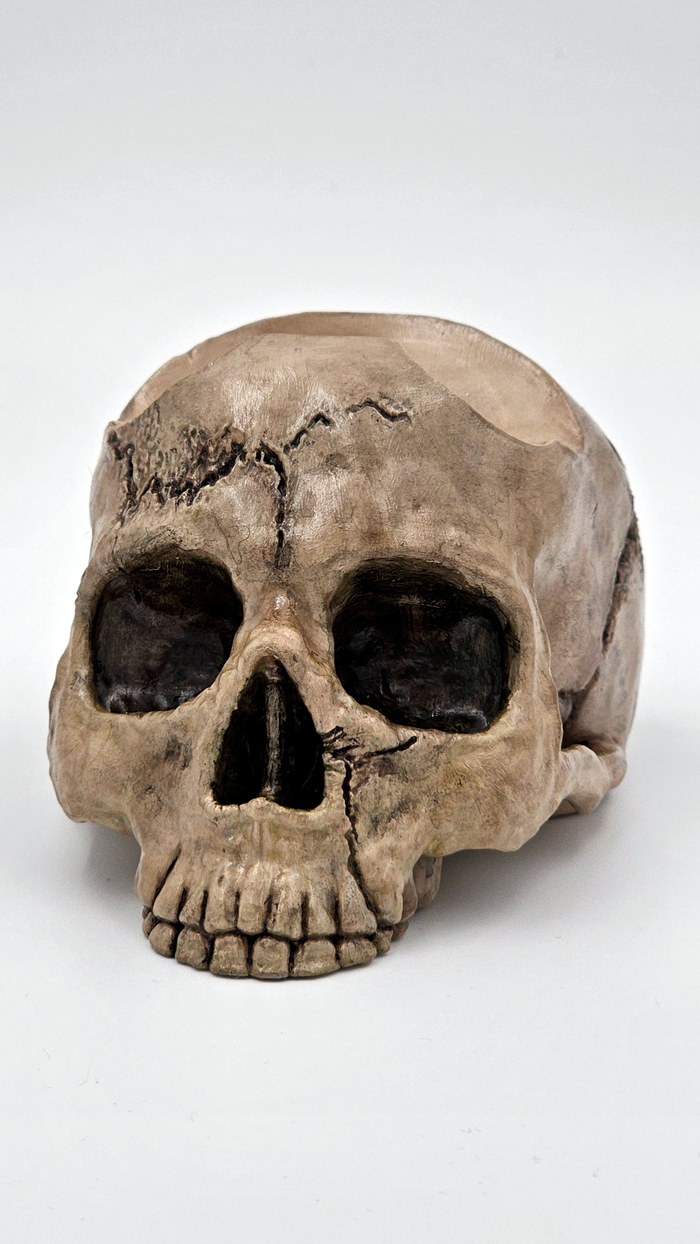

Одна из первых напечатанных моделей. Все косяки печати удалось исправить с помощью напильника, шпатлевки и какой-то матери.
Anycubic Photon Mono 4 Ultra. Водная смола. Кисти и акрил.

Такого Таурена-Паладина я сотворила 😁

Работа была проделана большая : одобрение 3D модели, правки, печать, шлифовка, грунт, роспись, опять правки, опять роспись и вот наконец могу показать итог

Печать на мюбимом Anycubic

С таким референсом ⤵️ ко мне обратились, позже шлем убрали

1) 3D-принтер Flashforge Adventurer 5M (8 922 человека купили)

3D-принтер Flashforge Adventurer 5M - идеальное решение для начинающих, индивидуальных пользователей, дома и образовательных учреждений. С простотой вы сможете воплотить свои идеи в реальность, даже если вы только начинаете знакомство с восхитительной сферой аддитивного производства.

Легкость в настройке, совершенство в результате: Печать с Adventurer 5M — это процесс, который не требует множества специальных навыков. Система полностью автоматической калибровки в одно касание обеспечивает идеальное выравнивание платформы. Нет необходимости в сложных ручных операциях, только чистая идеальная печать с самого первого слоя.

Скорость и качество: Adventurer 5M обеспечивает баланс между скоростью и качеством. Максимальная скорость до 600 мм/с и ускорение до 20000 мм/с² уменьшают время ожидания, делая процесс более продуктивным.

Экструдер: Нагрев до 200°C займет всего 35 секунд, и вы будете готовы к печати в рекордно короткие сроки. Максимальный поток пластика составляет 32 мм3/с достигается при помощи мощного 50 Вт нагревателя. Максимальная температура экструдера составляет 280°C.

Объёмы творчества: Область печати составляет 220*220*220 мм, вы сможете напечатать всё, что давно хотели! Платформа для печати разогревается до 110℃. Хорошая адгезия достигается за счёт гибкого стального листа с покрытием PEI, к платформе лист крепится на множество мощных магнитов.

Стоит такой принтер по акции 23 500 рублей. Ссылка на него

3D принтер ELEGOO NEPTUNE 3 PRO (8 244 купили)

3D принтер Elegoo Neptune 3 Pro – доступный и простой в управлении FDM-принтер, обладающий целым набором современных технологий. Даже новичок быстро научиться создавать красивые, качественные и функциональные изделия из разных видов термопластика. Neptune 3 Pro - прекрасный кандидат на роль первого домашнего 3Д-принтера.

Благодаря портальной конструкции и прочному пластиковому корпусу, машина получилась легкой и эстетичной. Габариты области построения: 225х225х280 мм. Такие размеры отвечают потребностям большинства пользователей.

Стоит такой 14 250 рублей. Ссылка на него

3D принтер Elegoo Saturn 3 Ultra 12K (2 595 купили)

3D-принтер Elegoo Saturn 3 Ultra 12K представляет собой новейшее дополнение к линейке фотополимерных 3D-принтеров Saturn. Этот принтер сочетает в себе стильный дизайн с выдающейся точностью и качеством печати, благодаря разрешению 12K. Он способен создавать детали с высокой степенью детализации, тонкими стенками и четкими краями.

Elegoo Saturn 3 Ultra 12K также предлагает большую рабочую область размером 218x122x260 мм. Это позволяет печатать крупные детали в одном цикле или одновременно размещать несколько меньших объектов на печатной платформе. Новая система регулировки по четырем точкам перед печатью значительно упрощает процесс и устраняет необходимость в калибровке перед каждой печатью. Печатная платформа также имеет гравировку, улучшающую адгезию первого слоя.
Принтер оснащен монохромной 10.1-дюймовой матрицей LCD Mono, что обеспечивает высокую детализацию печати. Он использует передовую технологию COB+ и refractive light source для равномерного и качественного освещения всей рабочей области.

Стоит такой 29 930 рублей. Ссылка на него

3D-принтер ELEGOO SATURN 4 ULTRA 12K (2 096 купили)

Elegoo Saturn 4 Ultra (12K) — фотополимерный 3D принтер, который обеспечивает непревзойденное качество и точность печати. С его разрешением 12K и большим объемом печати, вы сможете создавать детализированные и крупные модели с высокой скоростью и минимальными затратами времени. Этот принтер оснащен 10-дюймовым монохромным ЖК-экраном. Технология источника света COB вместе с коллиматором линзы Френеля обеспечивает равномерное освещение, что значительно улучшает качество и детализацию печати.

Стоит такой 35 300 руб. Ссылка на него

Все 3D-принтеры по акции можно посмотреть здесь >

💥 Когда 3D-печать преподносит сюрпризы: разбираем неудачный опыт

Не все модели выходят идеальными с первого раза — и хочу показать вам наглядный пример🥹

Что пошло не так?
При печати головы Кицунэ допустила две критичные ошибки:
1. Недостаточная постобработка — смола была промыта некачественно, что оставило жидкие остатки внутри модели
2. Неполная полимеризация — УФ-засветка просто не прошла из за толстых стенок головы и маленьких отверстий из которых извлечь поддержки не получилось...

Результат? Через несколько дней модель деформировалась и треснула из-за внутреннего напряжения

Как исправила ситуацию?
1. Пересмотрела конструкцию:
- Добавила технические отверстия для снижения внутренних напряжений.
2. Усилила постобработку:
- Увеличила время промывки и засветки, так же получилось извлечь поддержки которые так же мешали полной засветки

Этот случай наглядно показывает: правильный анализ позволяет избежать ошибки (даже такие очевидные) в будущем. Никогда с таким не сталкивалась, но теперь буду знать как нельзя делать

В общем история началась так. Жёнушка моя, человек активный и не пропускающий ни одного кипиша, подошла ко мне с вопросом: мол, на 12-е число — День села, да ещё юбилей, 340 лет! А мы от клуба активных родителей хотели бы поучаствовать в ярмарке. Не мог бы ты нам монеток в тему напечатать? И даже скинула "макет".

Мельком подумалось "Ух ты ж....". И я пошел в великий и могучий интернет искать более-менее подходящие референсы. Полистал пинтерест, помучал ChatGPT.

Переварив и устаканив обилие информации, картинок и огрызков идей и соотнеся всё с моими навыками в моделировании. На свет появился следующий аверс:

Но монета — это же не только аверс. Должен быть и реверс! И вот тут начались муки выбора.

Что бы на него поместить? Герб села? Все его элементы уже пошли на аверс. Силуэт Иркутского района? Ассоциаций почти никаких. Контур области? Слишком общее. Байкал? Туда же.

Неделю крутил в голове варианты, пока не вспомнил о такой чудесной технике, как литофания. Зачем изображать что-то символически, если можно передать реальный облик? Общий вид села — слишком мелко для монеты 3,5 см в диаметре. Какое-нибудь здание — не то. Выбор пал на стеллу на въезде в село.

Дальше дело техники: берем фото, думаем, как уложить его на реверс с учётом формы монеты, добавляем немного декоративных элементов для «цивильности» и собираем монетку в один STL-файл.

В печать!

Печатал вертикально, т.к. нужно было получить обе стороны без каверн от поддержек, а боковой гранью можно было слегка пожертвовать, да и править её было проще.

Дальше покраска. Изначальный макет подразумевал цветность и используя акриловые краски под металл я покрасил одну штуку, получилось ну такое себе. Пришлось поискать чем покрыть, чтобы было похоже на металлическую монету и достаточно крепко держалось. По результату мозгового штурма из недр воспоминаний было добыто слово "поталь", а волшебное "погугли" помогло найти "жидкую поталь", как мне показалось более удобный вариант для таких мелких предметов, чем клей + листовая поталь. Заказал на ВБ по цвету довольно много вариантов, но кроме цвета эта штука различается и размером частиц пигмента, покрупней "Shiny" и помельче "Liquid metal" от чего также будет зависеть итоговый вид.

Из минусов всего тех.процесса (возможно в будущем найду решение проблем).

1. При вертикальной печати, все огрехи пленки, стекла, попавшей пыли, дают очень четкий след на изделии. (можно заметить на итоговом брелке, сильно полосит, но могу ошибаться с этимологией этих полос)

2. Попытки сгладить эти неровности имеющимся у меня грунтом провалились, загрунтованное изделие было ровным и аккуратным до момента покраски, жидкая поталь имеет шикарнейший состав (если верить баночке) "смесь растворителей, функциональные добавки и пигмент". Как только я начал ею красить, грунт поплыл и смешался с поталью образуя невнятное серое месиво. Вывод надо искать подходящую химию.

Итогом имеем следующее. Вроде все довольны результатом, даже материалы отбились. Чутка улучшились навыки в покраске и моделировании. И в голове отложился примерный план действий на будущее, для подобных проектов.

Итак, прошла неделя, а значит новые наблюдения, в прошлом посте я немного поныл о первых впечатлениях фотополимерной печати, кто не читал "тык". В этой части уже перейду непосредственно к прикладным вещам для себя, не претендую на истину и ни в коем случае не воспринимаем данную информацию как гайд.

Так вот, получив небольшой опыт в печати разных тестов, поигравшись с настройками, научился более менее печатать, отлипания от стола победил многократными пробами, ошибками и калибровками, по бумаге калибровка не понравилась, видимо моя бумажка, что нашлась не подошла к эталонной, потому взял щупы для клапанов (кто не видел, что это, фото ниже НЕ МОЕ)

Я ставлю Z=0 на расстоянии 0.2мм от экрана и проблему с прилипанием решил.

Следующей частой проблемой для меня стало прилипание не к столу, а к пленке на экране, тут помогла игра с временем засветки первого слоя тщательной протиркой стола перед печатью.

Но вот что не давало покоя, это промывка и досветка готовых изделий.

Кто не знаком с печатью или начинает только, то обозначу, что после печати изделия его нужно промыть в изопропиловом спирте, дабы удалить остатки смолы из пор, после чего досветить, что бы смола приняла свойства итогового изделия и не была липкой и мягкой.

Умные дядьки скажу про печать водорастворимой смолой, да, знаю, обязательно попробую, но как только закончатся ~3 кг, что получил вместе с БУ принтером.

Первые модели промывал спиртом в банке, при помощи зубной щетки, а досвечивал просто ставя на подоконник, поворачивая раз в несколько часов.

Казалось бы, решение уже есть, можно пользоваться, да можно НО...

• Хочется как то автоматизировать процесс;

• Хочется разместить все это в зоне печати и не бегать с непечатной моделькой в ванну, потом в на подоконник и тд.

И тут начались метания между скупостью, чесоткой шаловливых рук и желанием сделать что ни будь эдакое.

И принял решение сделать самому камеру досветки и мойку самостоятельно. Но перед каждым проектом нужно смотреть референсы. Как говорил мой преподаватель в университете по проектированию систем АПС:

Прежде чем что-то сделать нужно произвести "пиздинг" удачных идей и отбраковку худших решений

Для этого вооружился алиекспрессом, форумами и чатами печатников, докладываю результаты по "досветке" или "дозасветке": можно выделить 3 категории:

Кулибины и самоделки НО...

• поиск по ключевым словам "Досветка, 3д печать, фотополимер" по родному пикабу дал пару статей и гайдов, в большинстве использую готовые решения, отдельный респект MikeSkyworker, проект просто ВАУ;

• особо крупная категория граждан печатников используют лампу для маникюра;

• не так много действительно интересных идей, в которых реализуется сразу и мойка и досветка в одном изделии.

Заводские решения выглядят конечно интереснее, НО...

ELEGOO, ANYCUBIC и прочие фирмы имеют готовые решения стоимостью в районе 10 т.р., какие плюсы: стильный дизайн, готовое решение, купил и радуйся.
какие минусы (для меня): достаточно дорого, отсутствие гибкости - "вот тебе коробка делай вот так и так".

Самое крутое заводское исполнение из тех что нашел это EIBOS Oceanus: 3 in 1, но цена $280 и не факт, что привезут в Россию. Она и моет и светит и спирт сама сливает, ну чудо, жаль кофе не варит.

Третья крупная категория "Крутые парни" НО...

По-настоящему "Крутые печатники", видимо коммерческие либо профессиональные печатники использую Ультразвуковые мойки, и полноценные UV камеры. Стоимость комплекта от 50 т.р.

ИТАК: Принято окончательное решение делать самому камеру мойку и досветки и все в одном флаконе.

Обозначу требования, которые я выдвинул к изделию:

• вращение модели и лопатки мойки должны быть на одном моторе;

• необходима настройка времени досветки и скорости вращения мотора;

• в идеале реализовать слив/налив автоматически;

• промывать и спирт и воду;

• относительная скромность бюджета.

Первое, что с чего все началось это подбор компонентов, с этим все относительно просто:

• светодиоды UV: 405 нМ и 395нМ брал вот тут по 300 рублей за 10 штук каждого;

• драйвер светодиода: питание диодов планирую осуществить через 5 групп по 2 диода на драйвер 67рублей штука;

• мотор для вращения всего этого добра вот отсюда 300 рублей;

• ардуино нано 150 рублей штука (продавцов куча, ссылок не даю), взял из своих запасов;

• драйвер мотора L298N 120 рублей штука тут;

• энкодер и дисплей LCD1602 тоже взял из запасов стоят по 100 рублей;

• насос для слива/налива пока еще не подобрал, можете посоветовать что ни будь в комментариях, пока что думаю между Жигулевским омывателем или аквариумной помпой.

А дальше началось самое интересное, начало проектирования и разработки.

Первая трудность, нужно передавать вращение в герметичную емкость и сделать это, что бы точно исключить протекание. Первая идея - сальник, но спирт, резина, как то не очень доверяю, потому решил сделать магнитную передачу и засел за компас.

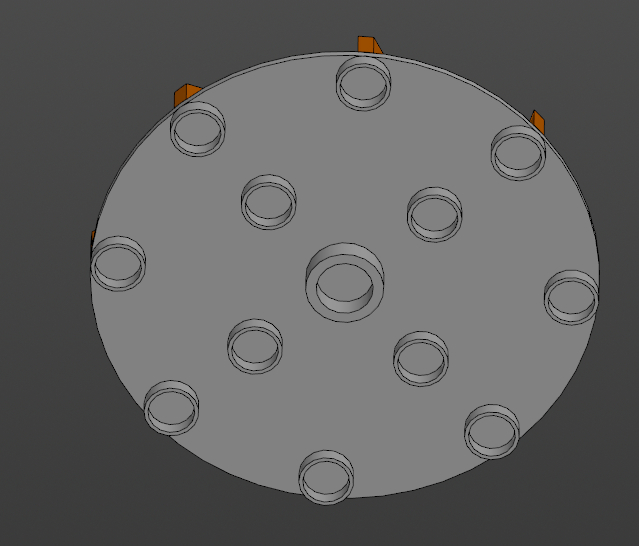

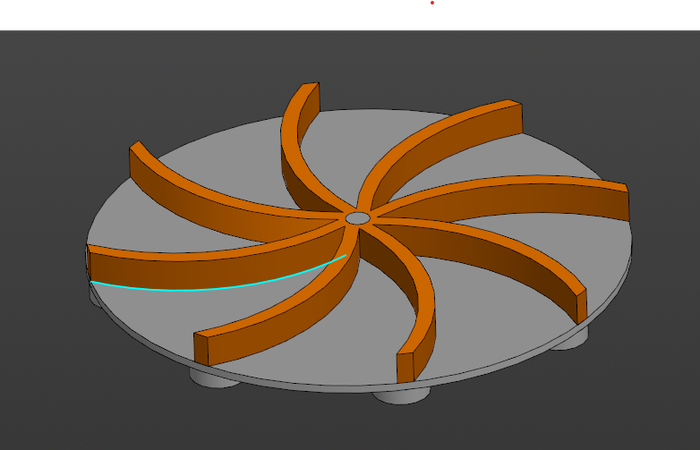

Первым делом была спроектирована крыльчатка мешалка с отверстиями под магниты

Дальше появилась мысль, что если ползать по дну емкости магнитами, то будет большое сопротивление, значит нужна опорная ось и подшипник, которые тут же были разработаны.

В качестве подшипника взял 683 ZZ 3х7х3мм за 85 рублей

Итого получилось вот такое чудо

Делал под уже имеющиеся магниты 5х2 мм (брал 100 штук за 400 рублей)

Дальше дело за малым сделать ответную часть - насадку на мотор.

На компе все выглядит супер просто, осталось сделать.

Дальше немного магии, и получилось вот такое чудо техники

Вот в таком виде планируется будущая мойка и камера дозазсветки.

Как вы видите, здесь большая часть только о мойке, но в следующих постах это будет исправлено.

Бюджет на данную часть - 2500 рублей

P.S. Уже сейчас переделаны крыльчатка и насадка на мотор: увеличена толщина деталей, что бы избавиться от выступающих магнитов и запрессовывать их сразу в корпус.

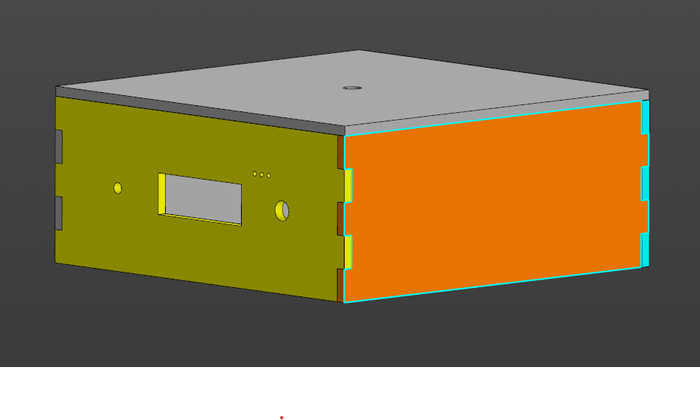

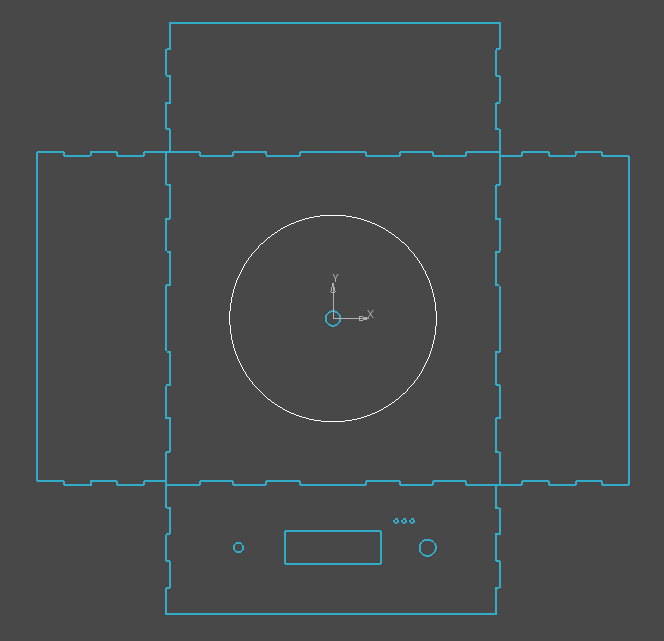

Микро спойлер из будущего: От такого корпуса решил отказаться сейчас активно разрабатываю корпус из фанеры под лазерную резку, так что если кто то готов помочь с этим в СПб отзовитесь, буду очень рад.

Доброго времени. Дамы и господа, не так давно взял себе игрушку, пытаюсь победить. С филаментом работал когда то и примерно знаю что с ним делать и как исправлять, с чпу давно, но в целом это фрезеры или лазеры с ними все просто, а вот полимерник старая мечта и но пока , так сказать, постигаю процесс.
исходные:
принтер - кубик фотон моно 4
смола - KINGROON водная
вопрос: при печати возникают некоторые смещения на модели, так сказать ведет ее. Пока не могу понять в чем дело и хотелось бы услышать мнения куда рыть? Настройки печати? Калибровка? Может с поддержками что то не то или позиционирование модели неверное? Короче дайте направление почему так может быть, дальше разберусь.
фото дефектов ниже
