Практически все технологии, хотя и имеют свойство развиваться, в конце концов устаревают. Не обошла данная закономерность и кремниевую электронику. Легко заметить, что в последнее время ее прогресс существенно замедлился и вообще изменил направление своего развития.
Количество транзисторов в микросхемах уже не удваивается каждые два года, как это было раньше. И сегодня производительность компьютеров наращивается отнюдь не за счет повышения их рабочей частоты, а благодаря увеличению количества ядер в процессоре, то есть путем расширения возможностей для параллельно выполняемых операций.
Ни для кого не секрет, что любой современный компьютер построен из миллиардов маленьких транзисторов, представляющих собой полупроводниковые устройства, проводящие электрический ток при подаче управляющего сигнала.
Но чем меньше размером транзистор — тем выраженнее паразитные эффекты и утечки, мешающие его нормальной работе, и представляющие собой препятствие для создания еще более компактных и более быстрых в работе устройств.
Данные факторы определяют принципиальный предел на пути миниатюризации размера транзистора, поэтому кремниевый транзистор в принципе не может иметь толщину более пяти нанометров.
Физическая причина кроется в том, что движущиеся через полупроводник электроны растрачивают свою энергию просто потому, что данные заряженные частицы обладают массой. И чем выше делается частота прибора — тем большими становятся потери энергии в нем.
С уменьшением размера элемента, потери энергии в форме тепла хотя и удается уменьшить, но предотвратить влияние атомарной структуры не удается. На практике атомарная структура сама начинает становиться помехой, поскольку достигнутый на сегодня размер элемента в 10 нанометров по порядку величин сопоставим всего с сотней атомов кремния.
На смену электронам — фотоны
Но что если попробовать использовать не ток, а свет? Ведь фотоны, в отличие от электронов, не обладают ни зарядом, ни массой покоя, при этом являются самыми быстрыми частицами. К тому же их потоки при разных длинах волн не будут мешать друг другу при синхронной работе.
Таким образом, с переходом на оптические технологии в сфере управления информацией можно было бы получить множество преимуществ перед полупроводниками (с движущимися через них тяжелыми заряженными частицами).
Информация, посылаемая посредством светового луча могла бы обрабатываться прямо в процессе ее передачи, а расходы энергии не были бы столь существенными, как при передаче посредством движущегося электрического заряда. А проводить параллельные вычисления позволили бы применяемые волны разной длины, причем для оптической системы были бы принципиально нестрашны никакие электромагнитные наводки.
Явные преимущества оптической концепции перед электрической давно притягивают внимание ученых. Но сегодня вычислительная оптика остается по большому счету гибридной, то есть сочетающей в себе электронный и оптический подходы.
Кстати, первый прототип оптоэлектронной ЭВМ был создан еще в 1990 году компанией Bell Labs, а 2003 году компания Lenslet анонсировала первый коммерческий оптический процессор EnLight256, способный производить до 8000000000000 операций над 8-битными целыми в секунду (8 тераоп). Но несмотря на уже сделанные шаги в этом направлении, в области оптической электроники до сих пор оставались вопросы.
Один из таких вопросов заключался в следующем. Логические схемы подразумевают ответ «1» или «0» в зависимости от того, произошли ли два события - Б и А. Но фотоны не замечают друг друга, а ведь ответ схемы должен зависеть от двух световых пучков.
Транзисторная логика, оперирующая токами, легко проделывает подобное. И похожих вопросов масса. Поэтому коммерчески привлекательных оптических устройств на базе оптической логики до сих пор не было, хотя имелись некоторые наработки. Так, в 2015 году ученые из лаборатории нанофотоники и метаматериалов Университета ИТМО продемонстрировали в эксперименте возможность изготовления сверхбыстрого оптического транзистора, состоящего всего из одной кремниевой наночастицы.
По сей день инженеры и ученые многих учреждений трудятся над проблемой замены кремния на альтернативы: пробуют графен, дисульфид молибдена, задумываются об использовании спинов частиц и конечно - о свете, как о принципиально новом способе передачи и хранения информации.
Световой аналог транзистора — принципиальнейшая концепция, заключающаяся в том, что необходим прибор, способный избирательно пропускать или не пропускать фотоны. Кроме того желателен расщепитель, могущий разбивать луч на части и убирать из него определенные световые компоненты.
Прототипы уже есть, но они имеют проблему — размеры их гигантские, они больше похожи на транзисторы из середины прошлого столетия, когда компьютерный век только начинался. Уменьшение размеров таких транзисторов и расщепителей — непростая задача.
Фундаментальное препятствие преодолено
А между тем ученым из лаборатории гибридной фотоники "Сколтеха", совместно с коллегами из компании IBM, в начале 2019 года все же удалось построить первый оптический транзистор, способный работать на частоте в 2 ТГц и при этом совсем не нуждающийся в охлаждении до абсолютного нуля.
Результат получен при помощи сложнейшей оптической системы, которая создавалась долгим кропотливым трудом коллектива. И теперь можно сказать, что фотонные процессоры, выполняющие операции со скоростью света — в принципе реальны, так же реальны как оптоволоконная связь.
Первый шаг сделан! Миниатюрный оптический транзистор, не требующий охлаждения и способный работать тысячекратно быстрее своего электронного полупроводникового предка - создан.
Как было отмечено выше, одной из фундаментальных проблем на пути создания элементов для «световых» компьютеров было то, что фотоны друг с другом не взаимодействуют, да и движением частиц света крайне сложно управлять. Однако ученые выяснили, что с проблемой можно справиться прибегнув к так называемым поляритонам.

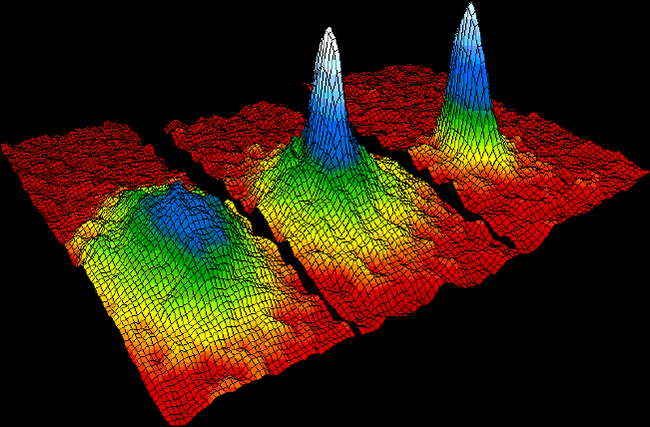

Поляритон — одна из недавно созданных виртуальных частиц, подобных фотону, и способных проявлять свойства волн и частиц. Поляритон включает в себя три компонента: оптический резонатор, состоящий из пары зеркал-отражателей, между которыми заточена световая волна, а также квантовый колодец. Квантовый колодец представлен атомом с вращающимся вокруг него электроном, способным испускать или поглощать квант света.
Квазичастица поляритон уже в первых экспериментах проявила себя во всей красе, показав, что ее можно применить для создания транзисторов и прочих логических элементов световых компьютеров, но оставался один серьезный минус — работа была возможной лишь при сверхнизких температурах вблизи абсолютного нуля.
Но ученые решили эту проблему. Они научились создавать поляритоны не в полупроводниках, а в органических аналогах полупроводников, которые сохраняли все необходимые свойства даже при комнатной температуре.
На роль такого вещества подошел полипарафенилен — недавно открытый полимер, аналогичный тем, что применяются в производстве кевлара и разнообразных красителей.
Благодаря особому устройству, молекулы полипарафенилена способны даже при высоких температурах порождать внутри себя особые зоны, могущие выполнять функцию квантового колодца классического поляритона.
Заключив пленку из полипарафенилена между слоями неорганических материалов, ученые нашли способ как при помощи воздействия лазерами двух разных типов управлять состоянием квантового колодца и заставлять его испускать фотоны.
Экспериментальный прототип транзистора продемонстрировал способности к рекордно быстрому переключению и усилению светового сигнала при минимальных затратах энергии.
Три таких транзистора уже позволили исследователям собрать первые логические световые приборы, воспроизводящие операции «И» и «ИЛИ». Результат эксперимента дает основание полагать, что дорога к созданию световых компьютеров, - экономичных, быстрых и компактных, - наконец открыта.
Новая архитектура транзисторов должна обеспечить дальнейший рост производительности интегральных схем и возможность перейти на более тонкие техпроцессы — вплоть до 1–2 нм.
В 2020 году компания TSMC объявила об активной разработке транзисторов нового поколения — GAAFET (Gate-All-Around Field-Effect Transistor). Поскольку «плавники» уже были неэффективны, инженеры решили порезать их на части. Так получились каналы, окруженные затвором со всех четырех сторон. Интересно, что впервые GAA-транзистор представили в 1988 году, однако до массового производства дело дойдет только в ближайшие годы.
Кольцевые затворы позволили реализовать каналы, сформированные из нескольких горизонтальных кремниевых «нанотрубок». Благодаря этому возможно преодолеть порог в 3 нм, а также существенно повысить эффективность управления транзисторами. С повышением плотности размещения удастся добиться прироста производительности и энергоэффективности.
Аналогично в 2020 году компания Samsung заявила о работе над GAAFET-транзисторами и взятии барьера в 3 нм на прототипах. Помимо этого фирма представила собственную вариацию — MBCFET. Разница в том, что используются не нанотрубки, а нанолисты. Последние предлагают лучший контроль токов, поскольку нанотрубки слишком тонкие.
У Intel эта разновидность получила название RibbonFET. Инженеры заявили, что предложат несколько вариаций с числом нанолистов от 2 до 5.
Samsung запустила в производство MBCFET (3GAE) в середине 2022 года и заявила о готовности поставок. Предполагалось, что Snapdragon 8 Gen 2 должен стать первым процессором с применением MBCFET 3нм. Однако в Qualcomm отдали предпочтение компании TSMC, выбрав 4 nm FinFET. В планах также выпуск процессора Exynos 2300 с использованием техпроцесса 3 нм и MBCFET транзисторов. Однако новостей от Samsung пока не последовало.
Таким образом, пока не выпущено ни одного массового продукта на базе GAAFET транзисторов. TSMC и Intel все еще масштабируют FinFET, но уже готовятся запускать производство новой технологии. К проблеме внедрения Gate-All-Around относится и большая стоимость создания из-за специфической структуры. Разработчики SoC пока не спешат отказываться от FinFET, с учетом того, что те предлагают вполне конкурирующую производительность и техпроцесс до 4 нм.
А что дальше?
Открыв для себя 3D-структуры, разработчики начали экспериментировать и предлагать куда более сложные архитектуры.
Например, Intel рассказал о комплементарном полевом транзисторе (CFET), предназначенном для 2,5 нм. В CFET идея состоит в том, чтобы наложить nFET и pFET структуры друг на друга. Такое «складывание» уменьшает площадь активной области ячейки и обеспечивает еще большую плотность.
Другая альтернатива — Forksheet FET, нацеленная на 2 нм. В этом исполнении структуры располагаются рядом и разделены диэлектрической стенкой. Преимущества все те же — возможность добиться куда большей плотности размещения транзисторов. Однако насколько эффективны предложенные архитектуры, предстоит только проверить.
Также IBM и Samsung работали над VTFET (Vertical Transport Field Effect Transistors). Это еще более сложная структура с вертикальным расположением транзисторов. Предполагается двойной прирост производительности или на 85 % меньшее потребление энергии, в сравнении с FinFET.
Конструкция CFET-транзистора предполагает расположение рядом друг с другом полупроводниковых элементов n-типа (pFET) и p-типа (pFET). В настоящий момент рассматривается два варианта CFET-транзисторов — монолитные (monolithic) и последовательные (sequential). Второй вариант отличается более высокой и широкой конструкцией. В правой части изображения ниже представлены четыре варианта конструкции CFET-транзисторов. Какой из них в конечном итоге выберет Intel — неизвестно. И узнаем мы это нескоро, поскольку Imec считает, что CFET-транзисторы появятся на рынке не ранее момента, когда техпроцесс производства чипов не сократится до уровня 5 ангстрем, что в свою очередь ожидается не ранее 2032 года.
Конечно, никто не исключает, что Intel не будет следовать этим временным рамкам и придёт к выпуску новых транзисторов гораздо раньше. Примечательно, что на продемонстрированном компанией изображении переход к CFET-транзисторам идёт после нанолистовых GAA-транзисторов RibbonFET, минуя разветвлённые GAA-транзисторы (forksheet GAAFET), которые рассматриваются отраслью в качестве переходного звена от нанолистов к CFET.
Однако не факт, что дойдет до практической реализации. Масштабирование ИС становится непомерно дорогим, поэтому производители все чаще прибегают к другим решениям. Например, все большую популярность набирают технологии компоновки чипов. Вместо того чтобы помещать все функции на один кристалл, предполагается разбивать устройства на более мелкие кристаллы и интегрировать их в корпус.
Насколько производительными будут будущие процессоры и видеокарты? Во многом это зависит от ключевого элемента всех сложных вычислительных блоков — транзистора. Уменьшение размеров транзистора лишь одна из тенденций, изменяется и структура. История развития и современность. Что такое Planar, FinFET и GAAFET-транзисторы?
Немного истории
Днем рождения транзистора считается 23 декабря 1947 года. Тогда Уолтер Браттейн и Джон Бардин продемонстрировали первый в мире транзистор с точечным контактом. Оба физика были членами исследовательской группы Bell Labs, искавшей новое средство усиления электрических сигналов.
В первой половине XX века для решения этой задачи инженеры-электрики полагались на вакуумные лампы, но устройства были громоздкими, хрупкими и потребляли много энергии. Руководитель Бардина и Браттейна — Уильям Шокли — предположил, что можно разработать более совершенный усилитель, используя ранее не изученные электрические свойства полупроводников.
Прошлое: вакуумные лампы и транзисторы Лилиэнфельда
Напомним, что транзистор в электронном устройстве играет роль своего рода переключателя и усилителя. Простыми словами, его основная задача — контролировать поток электрического тока и управлять им. По сути он работает как кран, контролирующий поток воды.
До появления транзисторов в электронных устройствах в качестве таких «кранов» использовались вакуумные лампы и механические реле. Они имели существенные недостатки с точки зрения размеров, энергопотребления и надежности.
Самыми распространенными типами вакуумных ламп в те времена были триоды, тетроды и пентоды.
Предок вакуумных ламп — диод — был изобретен в 1904 году Джоном Амброузом Флемингом. Затем в 1906 году доктор Ли де Форест изобрел «аудион», название которого было составлено из слов «audio» и «ion». Он обнаружил, что сетка из тонкой проволоки, помещенная между нитью накала и металлической пластиной в вакуумной лампе, может управлять потоком электронов, идущих между нитью накала и пластиной.
слева диод Флеминга, справа аудион де Фореста
Название «аудион» намекало на то, что устройство обнаруживало радиосигналы, служило выпрямителем (устройством, преобразующим переменный ток в постоянный) и было первым исключительно электронным компонентом, позволяющим усиливать электромагнитные сигналы. Именно способность усиливать сигналы отличала изобретение де Фореста от диода Флеминга.
Созданная в 1911 году и официально ставшая дочерней компанией AT&T в 1925 году, Bell Labs добилась первого крупного успеха в 1912 году, усовершенствовав вакуумные лампы, первоначально изобретенные Ли де Форестом в 1906 году.
Тетроды и пентоды, разработанные позднее, содержали дополнительные элементы для устранения недостатков триодов (аудионов). Тетроды имели четыре электрода, а пентоды — пять, что повышало их эффективность в различных приложениях.
Вакуумные лампы использовались в первых телефонных усилителях и позволили провести первую телефонную линию между Нью-Йорком и Сан-Франциско. В 1915 году в Арлингтоне, штат Вирджиния, инженеры-телефонисты соединили 500 вакуумных ламп, чтобы сгенерировать достаточную мощность для передачи человеческого голоса через Атлантику.
Лампы использовались для создания телевизоров, радаров, радио и рентгеновских аппаратов.
В самолете Б-29 вакуумные лампы отвечали за полет самолета, его курс и использовались в компьютерной системе наведения. От ламп зависело все электрооборудование, они выступали в качестве выключателей и усилителей для обогревателей, инструментов, радиоаппаратуры и двигателей.
При этом вакуумные лампы были непрочными, потребляли энергию, выделяли тепло и быстро перегорали, требуя серьезного обслуживания. Все это могло привести к поломке того устройства, где они использовались. Также для разогрева вакуумных ламп требовалось много времени, что было критично, если лампы служили, например, усилителями в судовом оборудовании для предупреждения торпедного удара. Неудивительно, что активно велись поиски более надежной и быстродействующей альтернативы вакуумным лампам.
Заменой вакуумной лампе могло стать нечто твердое и прочное.
Несмотря на то, что авторство транзистров закреплено за Бардином, Браттейном и Шокли из Bell Telephone Laboratories, идея впервые была высказана еще в 1920-х годах физиком австро-венгерского происхождения Юлиусом Эдгаром Лилиенфельдом.
Хотя Лилиенфельд и запатентовал эту концепцию, практическая реализация при его жизни не состоялась. Его изобретение, известное как транзистор Лилиенфельда, использовало принцип полевого эффекта для управления протеканием тока между двумя электродами. Однако из-за технологических ограничений того времени транзисторы Лилиенфельда так и не были созданы в виде функциональных устройств — до производства высококачественных полупроводниковых материалов оставалось еще несколько десятилетий.
В первых патентных заявках от 1925 и 1926 годов Лилиенфельд заявлял, что его твердотельный усилитель «относится к методу и устройству для управления протеканием электрического тока между двумя клеммами электропроводящего твердого тела путем установления третьего потенциала между этими клеммами».
В новой заявке 1928 года он уже более четко сформулировал свои цели: «создание простого, компактного и надежного устройства, которое при этом должно быть недорогим в изготовлении». Лилиенфельд утверждал, что его новое устройство «[может] работать в условиях гораздо более низкого напряжения, чем раньше».
Но как было сказано, технологии его эпохи еще не были готовы реализовать весь потенциал новаторских идей, и патенты прошли незамеченными. Однако идеи Лилиенфельда воплотили в себе принципы работы современного полевого транзистора (FET).
Уже потом, в 1988 году, Джон Бардин, выступая в Американском институте физики, признает заслугу Лилиенфельда в его работах по созданию полупроводникового усилителя. По словам самого Бардина, «у Лилиенфельда была базовая концепция управления током в полупроводнике для создания усилительного устройства. Потребовалось много лет, чтобы воплотить его мечту в реальность».
Попытки создать твердотельный усилитель предпринимались и в СССР. В 1922 году Олег Лосев приблизился к изобретению транзистора — он разработал первый двухтерминальный полупроводниковый прибор. Однако дальнейших исследований это изобретение не повлекло — устройство было нестабильно, а сама физика явления не до конца понятна.
Исследования в Bell Labs
За несколько лет до Второй мировой войны в Bell Labs начали проводить исследования полупроводников. Ученые изучали поведение кристаллов германия в попытках найти замену вакуумным лампам.
Исходя из этого, директор по исследованиям Мервин Келли определил приоритетное направление для исследований: изучение потенциала полупроводников. При этом физика полупроводников в то время была зарождающейся областью. Несмотря на то, что полупроводники уже использовались в некоторых электронных устройствах — радио и радарах — их было трудно производить, а теоретические знания об их внутреннем функционировании были ограничены. Квантовая физика же позволяла понять поведение полупроводников, но на очень ограниченном типе — оксиде меди.
В 1936 году Келли решил нанять докторов физики, в частности будущего нобелевского лауреата Уильяма Шокли. В Bell Labs был организован семинар, на котором рассказывалось о квантовой физике. Среди ученых был и Уолтер Браттейн.
Группа исследователей провела первую серию экспериментов, в которых пыталась воссоздать структуру вакуумных ламп в полупроводнике. Первая попытка с оксидом меди в 1939 году оказалась неудачной.
При этом в 1939 году было сделано одно из самых важных открытий — что типом проводимости полупроводника можно управлять с помощью легирования, то есть добавления небольшого количества примесей. Именно тогда полупроводники из разряда «грязи и бардака», как назвал их Паули в 1931 году, перешли в разряд божественных электронных материалов.
Тем временем началась Вторая мировая война, и исследования были отложены до лучших времен. Однако Bell Labs оказалась вовлечена в проект, который окажет огромное влияние на область полупроводников: RADAR. Для радаров было нецелесообразно использовать вакуумные лампы из-за их размера и хрупкости, поэтому их заменяли на полупроводники — германиевые и кремниевые. Для этого в Bell Labs были разработаны новые полупроводниковые диоды для выпрямления входящих коротковолновых сигналов радара.
После войны исследования в области физики твердого тела продолжились. В апреле 1945 года вернувшиеся с военной службы Шокли и Браттейн снова экспериментируют с новой конструкцией, основанной на так называемом «эффекте поля». Эксперименты с треском проваливаются.
Мервин Келли тем временем решает создать междисциплинарную группу для изучения физики твердого тела, основываясь на опыте проекта RADAR. В группу под руководством Шокли вошли исследователи, теоретики, химики, электронщики и т. д. Цель была простой: разработать усилитель на полупроводниках для применения в телефонной сети AT&T. Исследования были сосредоточены на германии и кремнии, которые показали свой потенциал во время войны.
В октябре 1945 года к команде присоединился Джон Бардин, только что защитивший докторскую диссертацию по квантовой физике. Шокли попросил его проверить правильность своих расчетов, чтобы понять неудачу апрельских экспериментов с Браттейном.
Бардин подтвердил расчеты и предположил, что неудача может быть вызвана эффектом «поверхностных состояний», который «задерживает» электрон на поверхности материала.
В ноябре 1947 года Бардин и Браттейн подтверждают эффект поверхностных состояний и показывают, как преодолеть его с помощью электролита. Это, по мнению Шокли, знаменует начало «волшебного месяца», который и приведет в конечном итоге к изобретению транзистора.
Транзистор с точечным контактом Бардина и Браттейна, 1947 г.
В декабре после очередной серии экспериментов Бардин предлагает перейти от кремния к так называемому «германию с высоким обратным напряжением». Бардин и Браттейн продолжают свои испытания с различными конфигурациями вплоть до декабря 1947 года, когда им наконец удалось получить значительное усиление.
Так появился первый транзистор, названный «транзистором с точечным контактом».
Но разумеется, дело на этом не закончилось — устройство было лишь прототипом, далеким от рабочего транзистора. Далее работа пошла в двух направлениях.
Была создана группа «фундаментальных разработок» под руководством Джека Мортона для создания рабочего устройства на основе декабрьского эксперимента Бардина и Браттейна.
Шокли же, раздосадованный тем, что не стал одним из изобретателей нового устройства, решил продолжить исследования усиления в полупроводниках на базе другой конструкции.
В январе 1948 года он предлагает новую конструкцию: транзистор с n-p-n структурой. Это был первый действующий биполярный транзистор.
Исследуя работу транзистора с точечным контактом, Джон Шайв, член группы полупроводников, решил испытать конструкцию, в которой два контакта располагались бы не рядом друг с другом, а по обе стороны от полупроводника. К его большому удивлению, это сработало.
Это подтвердило идею Шокли о возможности создания транзистора с переходом, которую он до сих пор держал в секрете от остальных членов команды. Позже Шокли признался, что работа команды представляла собой «смесь сотрудничества и конкуренции». Он также признал, что скрывал некоторые свои наработки, пока эксперименты Шайва не вынудили его открыться.
Интересно, что когда Bell Labs подавало заявку на патент, то выяснилось, что патент 1930 года Джулиуса Лилиенфельда, о котором шла речь выше, практически полностью совпадал с оригинальной идеей Шокли. А вот транзистор Бардина и Браттейна имел другую конструкцию. По этой причине Bell Labs подали заявку именно на транзистор Бардина и Браттейна. Шокли был раздосадован, поскольку хотел, чтобы в качестве изобретателя транзистора указали только его. Все это усилило напряжение и в без того холодных отношениях Шокли с его коллегами.
Fairchild Semiconductor
В 1953 году Шокли покинул Bell Labs, поскольку чувствовал себя обделенным в вопросах продвижения по службе и признания. Он вернулся в Калифорнию, устроился в Калтех, заключил сделку с профессором Калтеха и предпринимателем в сфере высоких технологий Арнольдом Бекманом и в 1955 году основал собственную фирму — Shockley Transistor Laboratory.
Поначалу Шокли думал, что ему удастся переманить инженеров из Bell Labs, однако никто из его бывших коллег не захотел с ним работать. В итоге ему все же удалось собрать отличную команду молодых ученых и инженеров, заманив их солнечной калифорнийской погодой. Шокли пообещал новым сотрудникам, что они будут разрабатывать «Святой Грааль» — кремниевый транзистор.
Роберт Нойс, один из изобретателей интегральной схемы и будущий основатель Intel, вспоминал про Шокли: «Я думал, что разговариваю с Богом».
Транзистор с точечным контактом имел весьма ограниченное применение, в основном в военной сфере. А вот биполярный транзистор Шокли, напротив, становится основой электронной революции.
В декабре 1956 года Шокли получил Нобелевскую премию по физике за изобретение транзистора. А тем временем недовольство сотрудников его стилем руководства росло — Шокли считали авторитарным и параноидальным.
Кроме того, ключевые сотрудники считали, что компании следует заняться более насущными возможностями производства кремниевых транзисторов, а не сложным четырехслойным p-n-p-n диодом, который Шокли придумал еще в Bell Labs для применения в телефонной коммутации.
По своим каналам в Bell Labs Шокли узнал, что Western Electric, производственное подразделение Bell System, предварительно планировало использовать подобные диоды для коммутации, и это могло стать первым большим рынком для полупроводников.
8 декабря 1956 года группа сотрудников Шокли написала Бекману письмо с описанием невыносимых условий труда: «Пожалуйста, срочно помогите нам!». Письмо было подписано старшими членами технического персонала. Через два дня Бекман встретился с командой — их предложение заключалось в следующем:
сосредоточить разработки только на биполярном кремниевом транзисторе;
назначить нового руководителя;
Шокли должен занять должность в Стэнфорде, быть техническим консультантом компании, но больше не руководить ею.
Однако после обсуждений с Шокли Бекман решил ничего не менять — авторитет Нобелевского лауреата, возглавляющего компанию, был слишком велик.
В результате восемь ключевых сотрудников STL, ставшие затем известными как «Вероломная восьмерка», обратились к Шерману Фэйрчайлду, который руководил Fairchild Camera and Instrument. Его компания занималась исследованиями в области камер и спутников и тесно сотрудничала с военными и Министерством обороны США.
19 сентября 1957 года «Восьмерка» подписала соглашение о создании корпорации Fairchild Semiconductor (FSC) по адресу 844 South Charleston Road. Можно сказать, что в этот день родилась Кремниевая долина.
Вскоре в Fairchild Semiconductor перешли и другие сотрудники Шокли — от техников до докторов наук. В течение следующего десятилетия Fairchild превратилась в одну из самых важных и инновационных компаний в полупроводниковой промышленности, заложив технологические и культурные основы Кремниевой долины и выделив десятки новых высокотехнологичных стартапов, включая Advanced Micro Devices (AMD) и Intel.
Шокли тем временем продолжил работу над своим четырехслойным диодом, и хотя его фирма в итоге не стала прибыльной, он навсегда вошел в историю как человек, который «принес кремний в Долину».
Его компания SSL стала отличным стартом для будущих лидеров полупроводниковой промышленности — Fairchild Semiconductor.
В 1960 году Бекман продал SSL корпорации Clevite. Шокли стал профессором электротехники и прикладных наук в Стэнфордском университете.
Европа изобретает транзистор
Важно отметить, что транзистор, как и многие другие изобретения — это результат работы множества людей и продукт своей эпохи. Новаторские открытия многих поколений ученых привели в конечном счете к производству полупроводникового материала, а затем и транзистора.
В Bell Labs изобретению транзистора способствовали новые методы управления исследованиями, разработанные в рамках крупных проектов Второй мировой войны. И во многом это заслуга Мервина Келли, который создал междисциплинарную исследовательскую группы по полупроводникам под руководством Шокли.
Сам Шокли вспоминал:
«Ключевой стимул, побудивший меня задуматься о транзисторах, исходил от доктора Келли, который в то время был директором по исследованиям в BL. Эту должность он занимал до того, как стал президентом несколько лет спустя.
Доктор Келли посетил меня, чтобы подчеркнуть свою цель — внедрить электронную коммутацию в телефонную систему. Он сказал, что с нетерпением ждет, когда металлические контакты, которые использовались на телефонных станциях для установления соединений при наборе номеров, будут заменены электронными устройствами.
Его интерес к поставленным целям был очень велик. Он так ярко подчеркнул их важность, что это произвело на меня неизгладимое впечатление».
Основной теоретический вклад в квантовую механику и физику твердого тела, без которого транзистор не состоялся бы, был сделан в Европе. Кроме того, в начале Второй мировой войны британская секретная радарная программа была более продвинутой, чем американская, пока обе страны не начали сотрудничать. Но важной причиной изобретения транзистора именно в США в 1947 году было то, что Европа была разрушена войной.
При этом в Европе тоже заявляли на авторство транзистора.
В 1948 два физика из немецкой радарной программы, Герберт Матаре и Генрих Велькер, утверждали, что, работая в лаборатории французской компании F&S Westinghouse, расположенной в окрестностях Парижа, изобрели поразительно похожее полупроводниковое устройство, которое назвали транзистроном.
Поскольку французские инженеры не обладали знаниями в области физики твердого тела и радарных технологий, компания наняла двух немецких ученых, известных своим опытом работы в военное время.
Матаре и Велькер проводили эксперименты около трех лет. В 1946 году Westinghouse подписала контракт с Министерством почт, телеграфов и телефонов. Правительство намеревалось модернизировать свою телекоммуникационную систему и хотело получить национальные поставки полупроводниковых ретрансляторов, которые могли бы заменить вакуумные ламповые реле в телефонии. Военные нуждались в полупроводниковых диодах для использования в качестве выпрямителей в радарах.
В 1947 году Матаре начал исследовать странное явление под названием «интерференция», которое во время войны наблюдал в германиевых выпрямителях. Если два точечных контакта находились на достаточно близком расстоянии, в пределах 100 микрометров друг от друга, потенциал на одном из них мог влиять на ток, протекающий через другой. Похожую ситуацию наблюдали Бардин и Браттейн.
В 1948 году в результате дальнейших экспериментов Матаре добился спорадического усиления электрических сигналов. К июню этого года вместе с Велькером он получил устойчивые, воспроизводимые результаты, используя более чистые образцы германия. Но месяц спустя исследователи узнали удивительную новость — Bell Labs только что изобрела аналогичный полупроводниковый усилитель. Тогда компания Westinghouse поспешила запустить в производство свое устройство под названием «транзистрон», чтобы отличать его от американского аналога.
К середине 1949 года были выпущены тысячи таких устройств. Они использовались в качестве усилителей во французской телефонной системе. Спустя время громоздкие устройства с точечным контактом были вытеснены транзистором с переходом.
Матаре вернулся в Германию и в 1952 году стал одним из основателей компании Intermetall по производству диодов и транзисторов. Велькер перешел на работу в Siemens, став в итоге директором по исследованиям.
Матаре вспоминал, что в 1950 году его парижскую лабораторию посетил Уильям Шокли и увидел использование транзистрона. Был сделан телефонный звонок, в ходе которого транзисторные ретрансляторы по сети передали голосовой сигнал в Алжир.
«Я не хочу ничего отнимать у Bell Labs. Я был поражен их работой. Нобелевские лауреаты из Bell Labs — Джон Бардин, Уолтер Браттейн и Уильям Шокли — они были великолепны!» — признавал Матаре.
Эволюция производства и уменьшение размера
А что было дальше?
Первые транзисторы были длиной в сантиметр, а уже к концу 1950-х годов их размеры измерялись миллиметрами.
Изобретение интегральной схемы в 1958 году позволило уменьшить размер транзисторов до субмикронного уровня: менее миллионной доли метра.
Соучредитель компании Fairchild Роберт Нойс придумал использовать металлический алюминий, нанесенный поверх слоя Эрни, для избирательного соединения транзисторов, резисторов и других компонентов на кремниевой подложке — так была создана интегральная электронная схема (ИС). В марте 1961 года Fairchild представила свою первую ИС, или микрочип, — цифровую логическую функцию, состоящую всего из четырех транзисторов и пяти резисторов.
Компания также изобрела ряд дополнительных транзисторов, в том числе MOSFET или MOS-транзистор.
В середине 1950-х годов последовало несколько знаковых открытий и продуктов:
26 января 1954 года Bell Labs разработала первый рабочий кремниевый транзистор.
В конце 1954 года компания Texas Instruments создала первый коммерческий кремниевый транзистор.
В октябре 1954 года был выпущен первый транзисторный радиоприемник Regency TR-1.
В 1957 году был выпущен первый массовый транзисторный радиоприемник Sony TR-63. Он разошелся тиражом семь миллионов экземпляров, что привело к массовому распространению транзисторных радиоприемников на рынке в конце 1950-х и начале 1960-х годов.
К 1960-м годам транзисторная технология стала доминирующей технологической силой. Устаревшие вакуумные лампы были вытеснены.
В 1965 году Гордон Мур предсказал, что количество транзисторов в микрочипах будет удваиваться каждые два года. Закон Мура определяет линейную зависимость плотности транзисторов от времени. В 1970 году в микросхемах было около 2000 транзисторов. С 1971 года плотность транзисторов в логических схемах увеличилась более чем в 600 000 раз.
Венцом всех этих усилий стала возможность интегрировать миллионы и даже миллиарды транзисторов в одну из самых сложных систем на планете: процессоры.
Например, в процессорах современных смартфонов используется в среднем 10 миллиардов транзисторов — число, которое было бы немыслимо для Бардина, Браттейна и Шокли.
Интегральные схемы, разработанные в 1960-х годах, использовали традиционную планарную структуру для создания базовых цифровых схем
Однако в последующие десятилетия промышленность начала переходить на новую архитектуру: в 2011 году появились транзисторы FinFET (fin field effect), а с 2017 года началась разработка GAA (gate-all-around).
GAA — очень важная технология, поскольку позволяет транзисторам проводить больший ток при сохранении относительно небольшого размера: так, производительность повысится на 25%, а энергопотребление снизится на 50%. В случае с finFET оба показателя находятся в диапазоне от 15 до 20%.
Стремление уменьшить транзисторы связано с одним простым правилом — чем их больше, тем выше производительность микросхемы. В современных процессорах насчитывается больше 10 миллиардов транзисторов и это число постепенно увеличивается.
Planar FET
Планарный транзистор долгое время был основой — приблизительно до 2012 года. Структура достаточно простая — вокруг истока и стока находится область n-проводимости, сформированная внесением в кремний соответствующих примесей. Подложка изначально имеет p-проводимость. Затвор — это управляющий элемент. Подавая на него определенный потенциал, вы можете контролировать ток, протекающий от истока к стоку.
Представьте себе водопроводную трубу. Затвор — это своеобразный вентиль, которым вы можете регулировать ширину канала. По мере совершенствования оборудования транзисторы Planar FET уменьшались в размерах без каких-либо проблем. Однако дойдя до 22 нм, инженеры столкнулась с несколькими сложностями.
Уменьшение длины затвора приводило к тому, что канал становился слишком тонким. Как итог — самопроизвольное туннелирование электронов от истока к стоку. Проще говоря, даже при закрытом кране у вас все равно была утечка. Дополнительно из-за уменьшения площади затвора падала и эффективность управления каналом. Транзистор переставал быть контролируемым.
Фактически, известный закон Мура должен был умереть — уменьшать размеры дальше было просто невозможно. Обойти это ограничение сумели изменением архитектуры самого транзистора.
FinFET
Решение нашлось в переходе от 2D к 3D структуре. Проблемой планарных транзисторов был затвор, который неэффективно нависал над каналом. Инженеры решили вытянуть канал в своеобразный плавник («fin») и получить полноценную 3D структуру. Это позволило перейти на техпроцесс 22 нм и меньше. Компания Intel была первой, кто использовал технологию FinFET в 2012 на процессорах Ivy Bridge.
Что же дали на практике такие плавники? Во-первых, затвор теперь обтекает канал с трех сторон. После подачи напряжения на затвор, электроны вытягиваются из глубины к вершинам гребней, где и формируется канал. Вся активная зона располагается в верхушке плавников, поэтому утечка токов подложки минимальна.
Во-вторых, существенно повысилась эффективность управления, поскольку затвор «обволакивает» канал с трех сторон, а не с одной как это было у планарной технологии. Производители часто используют конструкции с 2–3 гребнями, что позволяет увеличить ток транзистора. Разрешение фотолитографического оборудования влияет непосредственно на шаг между гребнями.
Технология FinFET является преобладающей, первыми ее освоили три крупнейших игрока на рынке — Intel, Samsung и тайваньская TSMC. Позже — и китайская компания SMIC. Почти вся высокопроизводительная электроника использует процессоры с транзисторами FinFET.
Однако и это решение постепенно исчерпывает свой ресурс. Проблема в том, что с уменьшением затвора располагать плавники все ближе друг к другу становится проблематичным. Дополнительно приходится каждый раз все больше вытягивать гребни в высоту. Пока это удавалось делать, но технология уже исчерпывает себя на техпроцессах в 5–3 нм.
Именно поэтому ведущие игроки вроде TSMC и Samsung не только ведут исследования по масштабированию FinFET, но и работают над новой перспективной архитектурой.
Закон Мура был сформулирован в 1965 году Гордоном Муром, одним из основателей компании Intel. Он обратил внимание на то, что число транзисторов в интегральных схемах увеличивается в два раза примерно каждые два года.
Эта закономерность наблюдалась на протяжении последних пяти десятилетий, и предсказания Мура оказались удивительно точными.
На графике, составленном исследователем Карлом Руппом, отображены данные о количестве транзисторов в микропроцессорах за последние 50 лет. Информация представлена в логарифмическом масштабе по вертикальной оси. Линия на графике идёт практически прямо, что свидетельствует о постоянном экспоненциальном росте.
В 1971 году среднее число транзисторов в микропроцессоре составляло 2308. К 2021 году этот показатель вырос до 58,2 миллиарда. Таким образом, средний период удвоения количества транзисторов составляет 2,03 года, что почти полностью соответствует закону Мура.
Видео 1---Стабилизаторы Напряжения и Тока: Принцип работы — сходства и различия ??? Принципы работы стабилизаторов напряжения и тока: теория и схемы Электронные устройства требуют стабильных источников питания для корректной работы.
Два наиболее распространённых решения для обеспечения такой стабильности — стабилизаторы напряжения и тока. Рассмотрим схемы и их работу на основе классически вариантов.
Закончился один из самых масштабных ралли-рейдов сезона — «Шелковый путь 2025». Гонка, стартовавшая 12 июля в Иркутске, прошла по территории России и Монголии и завершилась 22 июля в Горно-Алтайске.
Маршрут включал 11 этапов, полных экстремальных условий, перепадов высот и труднопроходимых участков. В этом году Авито Спецтехника впервые выступила в качестве партнера одного из главных фаворитов гонки — команды «КАМАЗ-мастер».
Ралли «Шелковый путь» проходит с 2009 года. За время существования соревнования гонка проходила по территории России, Китая, Казахстана, Монголии и Туркменистана.
Особое внимание в этом году привлекла команда «КАМАЗ-мастер». Спортивные грузовики и машины технической поддержки вышли на старт с обновленным экстерьером, включающим символику Авито Спецтехники — генерального партнёра команды.
Антон Агальцов, руководитель категории «Продажи» в Авито Спецтехника:
«Мы гордимся партнерством с «КАМАЗ-мастер» в рамках ралли «Шелковый путь», ведь данное событие – это возможность доказать надежность и качество продукции российского автопрома и уровня развития отечественных инженерных решений. Эти инновации впоследствии будут доступны не только спортсменам, но и рядовым пользователям спецтехники, которую всегда можно найти на нашей платформе. Поддержка отечественных производителей спецтехники – один из наших ключевых фокусов и в рамках этой стратегии мы также активно сотрудничаем с Министерством промышленности и торговли РФ, с которым недавно подписали меморандум о поддержке производителей самоходных машин. Подобные шаги в укреплении взаимодействия между нами, другими участниками рынка и государством, помогают совместно развивать отрасль».
Кроме того, в преддверии старта ралли-рейда «Шелковый путь» в июне 2025 года в Москве прошла масштабная совместная экспозиция Авито Спецтехники и легендарной команды «КАМАЗ-мастер». На площади у колеса обозрения «Солнце Москвы» на ВДНХ был выставлен знаменитый спортивный грузовика KAMAZ-43509 в фирменной ливрее, посвящённой 30-летию команды. Именно на нём экипаж Андрея Каргинова одержал победы на ралли «Дакар» и «Золото Кагана» в 2020 году, а также завоевал высшие награды на марафоне «Шелковый путь» в 2018 и 2019 годах. За месяц экспозицию посетили более 500 тысяч москвичей и гостей города.
Команда «КАМАЗ-мастер» также примет участие в ежегодном профильном мероприятии от Авито «Дело спецтехники», где ключевые игроки рынков сельскохозяйственной, дорожно-строительной техники и коммерческого транспорта обсудят состояние индустрии и перспективы ее развития.
Авито Спецтехника в свою очередь продолжит и дальше поддерживать команду на специализированных выставках и мероприятиях, где будет представлена «КАМАЗ-мастер», укрепляя связь между спортивными достижениями, промышленной экспертизой и цифровыми платформами.
Реклама ООО «КЕХ еКоммерц», ИНН: 7710668349, erid: 2VtzqxiRaBy
Принципы работы стабилизаторов напряжения и тока: теория и схемы
Электронные устройства требуют стабильных источников питания для корректной работы. Два наиболее распространённых решения для обеспечения такой стабильности — стабилизаторы напряжения и тока. Рассмотрим схемы и их работу на основе классически вариантов.
Стабилизатор напряжения
Описание схемы
Схема стабилизатора напряжения состоит из следующих элементов:
Стабилитрон (D1) — формирует опорное напряжение .
Резистор (R2) — ограничивает ток через стабилитрон.
Операционный усилитель (U1) — сравнивает опорное напряжение с напряжением на делителе R3 и R4.
Транзистор (Q1) — регулирующий элемент, который стабилизирует выходное напряжение.
Резисторы (R3 и R4) — образуют делитель напряжения для обратной связи.
Принцип работы
На стабилитроне D1 формируется стабильное опорное напряжение .
Это напряжение подаётся на инвертирующий вход операционного усилителя U1.
На неинвертирующий вход U1 подаётся часть выходного напряжения через делитель из R3 и R4.
Если выходное напряжение отклоняется от заданного, операционный усилитель изменяет управляющий сигнал для транзистора Q1, возвращая напряжение к заданному значению.
Расчёт выходного напряжения
Выходное напряжение определяется по формуле:
Uout = Uop × (R3 + R4) / R4
Пример расчёта
Допустим, Uop = 2.5 В, R3 = 3 кОм, R4 = 1 кОм:
Uout = 2.5 × (3 + 1) / 1 = 10 В
Стабилизатор тока
Описание схемы
Стабилизатор тока похож на схему стабилизатора напряжения, но имеет некоторые отличия:
Ток через нагрузку R1 регулируется резистором R3.
Транзистор Q1 стабилизирует ток вместо напряжения.
Опорное напряжение формируется так же на стабилитроне D1.
Это напряжение подаётся на инвертирующий вход операционного усилителя U1.
U1 сравнивает его с напряжением на резисторе R3, вызванным током через нагрузку.
Если ток через нагрузку изменяется, U1 управляет транзистором Q1, возвращая ток к заданному значению.
Расчёт выходного тока
Выходной ток рассчитывается по формуле:
Iout = Uop / R3
Пример расчёта
Допустим, Uop = 2.5 В, R3 = 10 Ом:
Iout = 2.5 / 10 = 0.25 А (250 мА)
Ключевые различия между стабилизаторами напряжения и тока
Назначение:Стабилизатор напряжения обеспечивает постоянное напряжение на выходе, независимо от изменения тока нагрузки. Стабилизатор тока поддерживает постоянный ток через нагрузку, независимо от изменения сопротивления нагрузки.
Регулируемые параметры:В стабилизаторе напряжения регулируется напряжение, задаваемое делителем R3 и R4. В стабилизаторе тока регулируется ток, задаваемый сопротивлением резистора R3.
Применение:Стабилизаторы напряжения используются в источниках питания для микросхем и бытовых приборов. Стабилизаторы тока применяются для управления светодиодами, зарядки аккумуляторов, в цепях с постоянным током.
Особенности конструкции:В стабилизаторе напряжения делитель обратной связи (R3 и R4) определяет выходное напряжение. В стабилизаторе тока важную роль играет точность резистора R3, который задаёт ток.
Выбор компонентов:Стабилитрон должен обеспечивать стабильное опорное напряжение при заданном токе. Операционный усилитель должен иметь высокую точность и низкий уровень шума. Транзистор выбирается с учётом максимального напряжения и тока нагрузки.
Настройка схемы:Для повышения стабильности добавьте фильтрующие конденсаторы на вход и выход схемы. Убедитесь, что тепловыделение транзистора находится в пределах допустимого.
Применение:Стабилизаторы напряжения используются например: в источниках питания для обеспечения стабильного питания микросхем. Стабилизаторы тока применяются например: для управления светодиодами и зарядки аккумуляторов.
Заключение
Стабилизаторы напряжения и тока являются неотъемлемой частью электронных схем. Понимание их принципов работы и правильное проектирование позволяют создавать надёжные устройства, работающие в любых условиях.
