Комплекс «Точка» предназначался для поражения точечных малоразмерных целей в глубине обороны противника: наземных средств разведывательно-ударных комплексов, пунктов управления различных родов войск, стоянок самолетов и вертолетов, резервных группировок войск, хранилищ боеприпасов, топлива и других материальных средств.

Разработка дивизионного ракетного комплекса была начата по Постановлению Совета министров от 4 марта 1968 года. Головным исполнителем по теме было назначено Коломенское КБ машиностроения, а главным конструктором С.П. Непобедимый. Система управления ракеты была разработана в ЦНИИ АГ. Пусковая установка была спроектирована и серийно производилась ПО «Баррикады» в г. Волгограде. Серийное производство ракет вел Воткинский машиностроительный завод. Шасси для пусковой установки и транспортно-заряжающих машин изготавливались в Брянске.

Два первых пуска управляемых ракет "Точка" были произведены в 1971 году в ходе заводских летно-конструкторских испытаний. Серийное производство ракеты было начато в 1973 году, хотя официально комплекс был принят на вооружение в 1976 году. Комплекс «Точка» имел дальность стрельбы от 15 до 70 км и среднее круговое отклонение 250 м.

В апреле 1971 года началась разработка модификации "Точка-Р", с пассивной системой самонаведения на радиоизлучающие цели (РЛС, радиостанции и т.д.). Система наведения обеспечивала дальность захвата цели на расстоянии не менее 15 км. Предполагалось, что точность наведения «Точки-Р» на непрерывно работающую цель не превышает 45 м, а район поражения составляет свыше двух гектаров.

В 1989 году на вооружение принимается модифицированный комплекс 9К79-1 "Точка-У". Основным отличием его является большая дальность и точность стрельбы.
На западе комплекс получил обозначение SS-21 " Scarab" (Скарабей).

Состав ракетного комплекса «Точка-У» 9К79 (9К79-1):

Ракеты:

9М79Б с ядерной боевой частью АА-60 мощностью 10 кт

9М79Б1 с ядерной боевой частью особой важности АА-86

9М79Б2 с ядерной боевой частью АА-92

9М79Ф с осколочно-фугасной боевой частью сосредоточенного действия 9Н123Ф (9М79-1Ф)

9М79К с кассетной боевой частью 9Н123К (9М79-1К)

9М79ФР с осколочно-фугасной БЧ и пассивной радиолокационной ГСН 9Н123Ф-Р (9М79-1ФР)

Пусковые установки:

9П129 (кроме ракеты 9М79Ф-Р) (9П129-1)

9П129М (9П129-1М)

9П129М-1

Транспортно-заряжающая машина (ТЗМ) 9Т218 (9Т218-1).

Специальные транспортные средства:

Транспортные машины 9Т238, 9Т222

Машины хранилища – специальная бортовая машина типа НГ2В1 (НГ22В1)

Контейнеры:

9Я234 для ракетной части и ракет

9Я236 для боевой части

Аэродромно-складские тележки:

9Т127, 9Т133 для ракетной части

9Т114 для боевой части

Средства технического обслуживания и регламентных работ:

автоматизированная контрольно-испытательная машина АКИМ 9В819 (9В819-1) для проведения

регламентных работ с ракетной и боевой частями (кроме специальных БЧ).

машина технического обслуживания МТО 9В844 – для проверки пультовой аппаратуры ПУ и АКИМ

машина технического обслуживания МТО–4ОС предназначена для ремонта и обслуживания базовой части (четырехосных автомобилей).

комплект арсенального оборудования 9Ф370 для проведения регламентных работ на базах и арсеналах.

Средства управления связи – командно-штабная машина Р-145БМ (Р-130, Р-111, Р-123).
Учебно-тренировочные средства:

учебно-тренировочные ракеты 9М79Ф-УТ, 9М79К-УТ.

учебно-тренировочная боевая часть - 9Н39-УТ, 9Н64-УТ.

габаритно-весовой макет - 9М79-ГВМ.

разрезной макет ракетной части 9М79.

разрезной макет осколочно-фугасной боевой части сосредоточенного действия - 9Н123Ф-РМ.

разрезной макет кассетной боевой части - 9Н123К-РМ.

Тренажеры:

9Ф625 - комплексный тренажер для тренировки расчетов ПУ.

2У43 - тренажер пульта управления механика-водителя пусковой установки.

2У420 - тренажер оператора.

2У41 - тренажер для тренировки правильности снятия отсчета с гирокомпаса 1Г17.

2У413 – тренажер-ракета 9М79Ф, взаимодействие элементов комплекса.

Кроме перечисленной техники, на вооружении технических подразделений находятся краны 9Т31М1 и обмывочно-нейтрализационные машины 8Т311М и др. техника.

Ракета 9М79 (9М79-1) - одноступенчатая, управляемая состоит из ракетной и боевой части.

Ракетная часть (РЧ) предназначена для доставки боевой части (БЧ) к цели и включает:

1.Корпус ракетной части. Корпус РЧ предназначен для размещения всех элементов РЧ. Корпус РЧ является силовым элементом, воспринимающим нагрузки, действующие на ракету в полете и при наземной эксплуатации, он состоит из:

Корпуса приборного отсека (КПО). КПО предназначен для размещения отдельных приборов СУ и выполнен из алюминиевого сплава в виде цилиндрической обечайки с ребрами жесткости. В передней части имеет шпангоут с 6-ю откидными болтами с самоконтрящимися гайками и 3-мя направляющими шпильками. В передней части корпус закрывается крышкой герметично. В нижней части КПО находится отрывной разъем на 205 (214) контактов, через который осуществляется электрическая связь приборов СУ с наземной пультовой аппаратурой ПУ, а также имеется транспортировочный бугель (для крепления ракеты по походному на направляющей ПУ). С правой стороны на КПО имеется иллюминатор (см. фото), через который осуществляется оптическая связь ГСП с приборами управления пусковой установки 9П129 или АКИМ 9В819. Вверху слева имеется люк №2 (в люке №2 в УТР установлен ключ и пакетный переключатель для ввода неисправностей в учебных целях); рядом с люком №2 находится люк №3, в котором расположен штепсельный разъем ШР37, к которому стыкуется кабель №27 для замера температуры внутри специальной БЧ на ТЗМ.

Внутри КПО находится:

гиростабилизированная платформа (или командно-гироскопический прибор) ГСП 9Б64 (9Б64-1)

дискретно-аналоговое вычислительное устройство ДАВУ 9Б65 (9Б638)

блок бортовой автоматики 9Б66 (9Б66-1)

блок управления 9Б150 (9Б150-1)

датчик угловых скоростей и ускорений ДУСУ-1-30В.

Корпуса двигательной установки. Корпус ДУ предназначен для размещения и крепления топливного заряда и узла воспламенения (воспламенитель и два пиропатрона). Представляет собой конструкцию из высокопрочной стали, имеет 3 шпангоута – передний, средний, задний. К переднему шпангоуту крепится два транспортировочных бугеля, а в нижней части переднего шпангоута приварены 3 пусковых бугеля. На среднем шпангоуте имеется 4 узла крепления и фиксации воздушных крыльев. На заднем шпангоуте вверху крепится транспортировочный бугель, в нижней части – 2 пусковых бугеля и один фиксатор для крепления ракеты на ПУ и ТЗМ, а также для удержания ракеты при подъеме направляющей. С внутренней стороны корпус покрыт слоем теплозащитного покрытия.

Корпуса хвостового отсека (КХО). КХО предназначен для размещения приборов СУ и одновременно является обтекателем соплового блока РДТТ. Корпус выполнен в форме конуса из алюминиевого сплава с продольными ребрами жесткости. Для крепления и установки аэродинамических и газоструйных рулей на задней части корпуса имеется 4 узла крепления. На КХО в нижней части крепится датчик схода (закрывается красным съемным кожухом, снимается перед погрузкой). Датчик схода предназначен для включения рулевого привода (начала отсчета программы полета). На верхней части корпуса имеется два люка №11 и №13 для подключения шлангов с целью подвода масла к масляному баку питающей гидравлические установки, состоящей из насоса, бака и распределительного устройства, при проведении регламентных работ с помощью АКИМ. В нижней части КХО находятся два отверстия для выхода газов работающего турбогенераторного источника питания (ТГИП). На наружной конической поверхности и в заднем торце корпуса нанесен слой теплозащитного покрытия. Внутри КХО находится:

питающая гидравлическая установка 9Б67 (относится к рулевому приводу) (9Б639)

газотурбинный блок 9Б152 (относится к ТГИП) (9Б186)

блок сопротивлений 9Б151 (относится к ТГИП) (9Б189)

блок регуляторов 9Б242 (относится к ТГИП) (9Б242-1)

4 рулевые машины: 9Б69 – верхние – 2шт, 9Б68 – нижние– 2шт (9Б89 – 4 шт.)

Аэродинамические поверхности – 4 аэродинамических руля, 4 газоструйных руля и 4 крыла. Аэродинамические рули управляют ракетой в полете на всей траектории. На одном валу с ними находятся газоструйные рули из вольфрамового сплава, которые также выполняют функцию управления ракетой при работающей двигательной установке.

Кабельных стволов. Два кабельных ствола предназначены для размещения кабелей с целью соединения приборов СУ, находящихся в ПО и ХО.

Система управления - автономная, инерциальная, с бортовым цифровым вычислительным комплексом. Ракета управляема на всей траектории, что обеспечивает высокую точность попадания. При подлёте к цели для более эффективного использования энергии взрыва БЧ ракета совершает манёвр (доворот по углу тангажа), что обеспечивает угол встречи заряда с целью близкий к 90°. С этой же целью ось заряда осколочно-фугасной БЧ 9Н123Ф развёрнута вниз относительно оси корпуса головной части на определенный угол. Для достижения максимальной площади поражения обеспечивается воздушный подрыв БЧ 9Н123Ф на высоте 20 метров.

Ракета комплектуется следующими типами боевых частей:

АА-60 - ядерная мощностью от 10 до 100кт,

АА-86 - ядерная особой важности,

АА-92 - ядерная

9Н123Ф - осколочно-фугасная сосредоточенного действия,

9Н123К - кассетная,

9Н123Ф-Р - осколочно-фугасная с пассивной радиолокационной ГСН.


Боевая часть ракеты в полете не отделяется. Стыковка ракетной и боевой частей осуществляется 6-ю откидными болтами с самоконтрящимися гайками по кольцевому соединению, электрическая связь БЧ с ракетной частью осуществляется кабелем через разъем Ш45. Наличие сменных БЧ расширяет диапазон применения комплекса и расширяет его эффективность. Ракеты в обычном снаряжении допускают хранение в окончательно собранном виде в течении 10 лет. Сборочные работы с ракетами в войсках проводить не требуется. При проведении регламентных работ не требуется извлекать приборы из корпуса ракеты.

В расчетах полётного задания при наведении "Точки" на цель используются цифровые карты местности, полученные по результатам космической или аэрофотосъемки территории противника.

Пусковая установка и транспортно-заряжающая машина

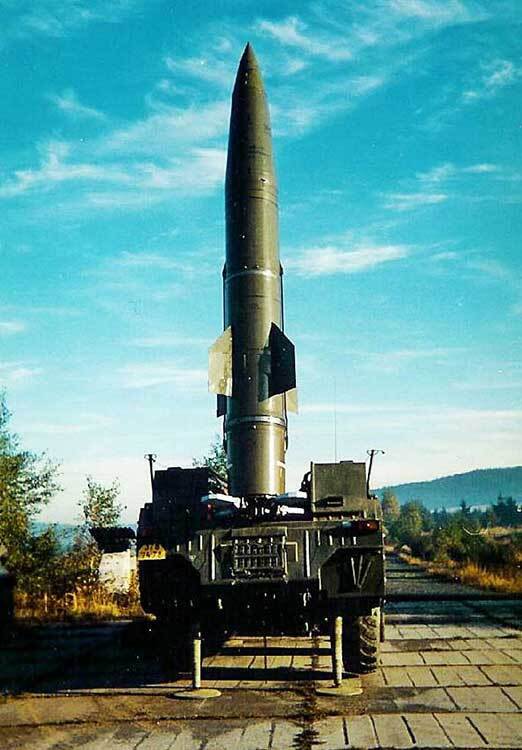

Основные боевые машины комплекса 9К79-1 "Точка-У"- пусковая установка 9П129М-1 и транспортно-заряжающая машина 9Т218-1

Аппаратура пусковой установки 9П129М-1 сама решает все задачи по привязке точки старта, расчету полетного задания и прицеливанию ракеты. Никакой топогеодезической и инженерной подготовки стартовых позиций и метеообеспечения при проведении пусков ракет не требуется. При необходимости через 16-20 минут после завершения марша и прибытия на позицию ракета может стартовать к цели, а еще через 1,5 минуты пусковая установка уже способна покинуть эту точку, чтобы исключить вероятность своего поражения ответным ударом. Во время прицеливания, несения боевого дежурства, а также при выполнении большинства операций пускового цикла ракета находится в горизонтальном положении и ее подъем начинается только за 15 секунд до старта. Этим обеспечивается высокая скрытность подготовки удара от средств слежения противника. В грузовом отделении пусковой установки смонтирована направляющая с механизмом изменения угла возвышения, на которой может транспортироваться одна ракета. В походном положении направляющая с ракетой установлена горизонтально, при этом грузовое отделение закрывается сверху двумя створками. В боевом положении створки раскрыты и направляющая установлена под углом возвышения 78°. Сектор стрельбы составляет ±15° от продольной оси ПУ.

Транспортно-заряжающая машина 9Т218-1 (ТЗМ) основное средство оперативного обеспечения стартовых батарей боезапасом для нанесения ракетных ударов. В ее герметизированном отсеке могут храниться и перевозиться по району боевых действий две полностью готовые к пуску ракеты с пристыкованными головными частями. Специальное оборудование машины, включающее гидропривод, стреловой кран и некоторые другие системы, позволяют в течение примерно 19 минут осуществить заряжание пусковой установки. Эта операция может быть выполнена на любой неподготовленной в инженерном отношении площадке, размеры которой позволяют поставить рядом бортами пусковую установку и транспортно-заряжающую машину. Ракеты в металлических контейнерах могут также храниться и перевозиться на транспортных машинах комплекса. Каждая из них способна разместить две ракеты или четыре головные части.

Пусковая установка и транспортно-заряжающая машина смонтированы на колесных шасси 5921 и 5922 Брянского автозавода. На обоих шасси установлен шестицилиндровый дизельный двигатель 5Д20Б-300. Все колеса шасси ведущие, шины с регулируемым посредством централизованной системы давлением воздуха 1200 х 500 х 508. Шасси имеют достаточно большой клиренс 400 мм. Для движения по воде предусмотрены водометные движители насосы пропеллерного типа. Подвеска всех колес независимая торсионная. Колеса первой и третьей пар - управляемые. На воде шасси управляется заслонками водометов и встроенных в корпус каналов. Обе машины способны передвигаться по дорогам всех категорий и вне их.

Кроме транспортной машины 9Т238 в состав комплекса так же входит транспортная машина 9Т222. Внешне они очень похожи и возможности по транспортировке у них идентичны. Обе являются активным автопоездом - т.е. мосты полуприцепа являются ведущими. Принципиальная разница между этими агрегатами в способе передачи крутящего момента от тягача к мостам полуприцепа - в одном случае передача гидравлическая, а в другом - механическая

Организационно комплекс входит в состав МСД или ТД, а также в отдельные бригады ( по 2-3 РДН), в дивизионе - 2-3 стартовые батареи, в батарее 2-3 пусковые установки. . Боевая работа проводится с ходу расчетом из 3-х человек в минимальные сроки. Благодаря наличию в ПУ системы топопривязки, прицеливания, средств связи, а также средств жизнеобеспечения при действиях на зараженной местности расчет ПУ может осуществлять пуски ракет из кабины.

Ракетный комплекс 9К79 (9К79-1) может транспортироваться самолетами АН-22, ИЛ-76 и т.д. Ракеты, ракетные части и БЧ могут транспортироваться вертолетами типа МИ-6, В-12, МИ-8.

Тактико-технические характеристики комплекса «Точка-У»

Дальность стрельбы..............минимальная: 15 (15) км; максимальная: 70 (120) км
Скорость ракеты..................300-500 м/с
Стартовая масса..................2010 кг
Тяга двигателя..................9788 кгс
Время работы..................18—28 с
Подлётное время на максимальную дальность............136 с
Боевые части (БЧ).........массой до 482 кг, обычного, ядерного и химического снаряжения, согласно номенклатуре
Время подготовки к пуску........из готовности № 1: 2 мин.; с марша: 16 мин.
Масса пусковой установки (с ракетой и расчётом)...............18145 кг
Максимальная скорость передвижения ПУ с ракетой.......по шоссе: 60 км/ч; по грунтовым дорогам: 40 км/ч; по бездорожью: 15 км/ч; на плаву: 8 км/ч
Запас хода боевых машин по топливу (с полной загрузкой)............650 км
Технический ресурс боевых машин..................15000 км
Экипаж..................4 чел.

Боевое применение "Точка-У":

Гражданская война в Йемене (1994 г.)

Первая чеченская война
(1994-1996 г.)

Вторая чеченская война

(1999-2000 г.)

Война в Грузии (2008 г.)

Война на Донбассе (2014—2022 г.)

Вторая карабахская война (2020 г.)

Гражданская война в Сирии (2011-2024 г.)

Война на Украине (2022-2025 г)
