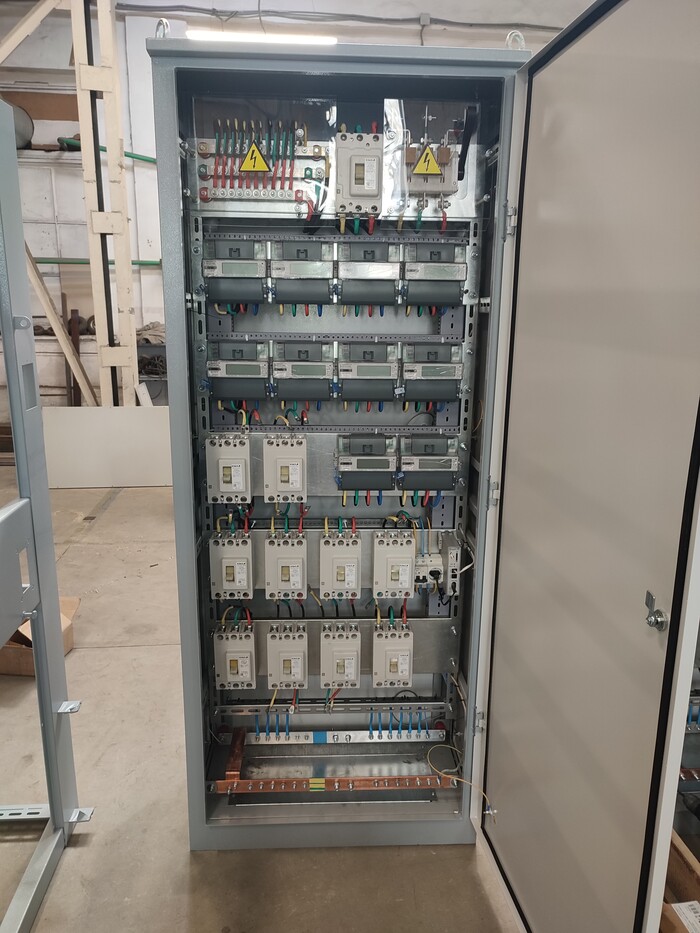

Результат моей работы
Показать полностью
5
0 просмотренных постов скрыто
Толковые электрики на месте?
Возникли вопросы при проведении щита в однокомнатную квартиру 32 м2, как от подъездного счётчика завести провод в квартирный щит, если он под напряжением? Отключить нет возможности.
Какие нынешние актуальные бренды автоматов надёжны?
Что выгоднее сделать, диф или узо? Если ДИФ и вводный автомат не нужен, схема поменяется на те же потребители после вводного?
Для освещения купил двужильный кабель, при подключении без заземления, на три автоматических выключателей 16А, 20А УЗО будет достаточно?

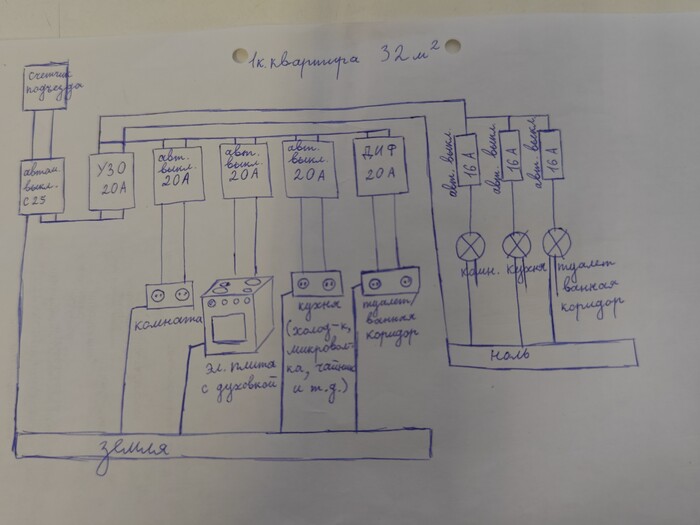

Насколько написанная схема рабочая? Поправьте, пожалуйста. Буду очень признателен!
Показать полностью
1
Про выборы электрощита
Металлооболочки IEK можно приобретать в двух случаях:
1) От безысходности (и тут у всех подобных производителей, по вполне понятным причинам, последние 2 года успешный успех)
2) При наличии потенции к глубокой доработке. (потребуются как минимум руки не для скуки, болгарка и кувалда имени такой-то матери)
А мне как раз потребовалось установить вертикально два щита, один над другим.
И рабочих вариантов тоже было два. АББ и ИЭК. Да-да. Общего между ними только аббревиатуры, состоящие из трех букв.
Из-за особенностей помещения, абебешные щиты оказались бы супер плотно забиты, в то время как иэковские оставляли место для маневра, но и те и другие пришлось бы доводить до нужной кондиции.
Решили взять Titan5.
Покупая металлооболочки IEK всегда надо быть начеку.
Нормальная упаковка для транспортировки без повреждений? -Нет, не слышали.
Геометрия? - Что такое?
Сварка? Окраска? – У нас лапки.
Реально. Эти чертовы кривые ящики по цене холодильника могут сразу быть с царапинами, с залупляющейся краской, плохо проваренными, с отваливающимися шпильками, предварительно сломанными аксессуарами и вообще разваливаться прямо в руках.
Но, справедливости ради, не все так печально в иэке.
«Позволю себе маленькую историческую справку.» (ц)
Титаны — в древнегреческой мифологии, дети Урана и Геи. Их было шесть братьев и шесть сестёр-титанид, вступивших в брак между собой.
Титан мысли - проектировал. Титан гибки - гнул, Титан сварки - варил, ну и другие титаны не отставали, а Титанида Петровна ставила штампики ОТК.
И только маркетолог, продавать же это изделие нерукотворное как-то надо, попивая раф на соевом молоке, предложил продавать щиты под собственным, так сказать, именем.
Ну, что, говорит, товарищи дети геи, в условиях, когда переходящий вымпел рукожопов никуда не переходит, а ЛГБТ повестка уже занята отделом «Армат», других вариантов быть в меру честным с потребителем я попросту не вижу.
Так у меня и появились оболочки IEK полностью соответствующие всем ожиданиям.
Показать полностью
1
Щит в дом 200м2
Прокладка, сборка щита осуществлялась по дизайн проекту. По некоторым позициям есть вопросы.
Стоит ли ставить трехфазный диф.автомат на группу розеток? Мне кажется не лучшее решение. Узо 63а 300ма, узип, уздп однофазные 63а,будут установлены в отдельном щите в гараже.
Трехполюсные автоматы 32а, будут заменены, после установки потребителей подберу подходящие.
Показать полностью
5
Сборка электрощитового оборудования
Всем доброго времени! Вопрос к товарищам, профессионально занимающимся сборкой электрощитового оборудования, на поставки или на заказ в том числе. Поясните, пожалуйста, как начинали находить заказчиков и каким образом расчитывате стоимость работ. Есть навыки, желание, опыт (на дядю, конечно же) в сборке различного электрощитового оборудования, от вру до щитов локальной автоматизации. Не скажу, что являюсь высококласным ютуб специалистом, но для бюджетных заказов готов обеспечить необходимое качество и уделять достаточно много этому процессу времени, вплоть до полной занятости. Есть возможность организовать отвёрточную сборку небольших партий. Северо-Западный округ, Новгородская область.
Щиты, внешний вид которых вызывает эстетическое удовольствие
Пы.сы. тут речь идёт не о правильности непосредственно сборки, подбора аппаратов защиты, целесообразности и и.д., а именно о красоте
А вот типичная сборка от застройщика, мастера Васи или того самого друга, который "да чё там делать, они с тебя деньги только берут, я сам всё умею"
Ну и напоследок сборка щита на 60 модулей
Показать полностью
12
1
Щит трех-комнатной квартиры. И немного фото проложенных линий
Щит: abb uk600 36модулей
автоматика: abb s200
УЗО: abb f202 ac
Реле напряжения: УЗМ-50цм меандр.
Показать полностью
9
2 электрощита на EKF в корпусах со съемной рамой. Объект №0
Предисловие - данный обзор не является проплаченной рекламой каких либо товаров, указанных ниже. Пост создан для распространения информации и ее сбора для улучшения качества собственной работы.
Всем доброго времени суток. В продолжении поста про корпуса Modbox, получил ответ от компании. Очень надеюсь что это не банальная отписка, и работы по улучшению продукта действительно ведутся. Так что, если планируете использовать эти корпуса, ищите более свежие версии 20-21 года.
И так же продолжаем серию постов про мой первый объект, дом знакомых, где я периодически делаю всякие штуки. Смешно уже выглядит, что заказчик хотел все сделать за 2-3 месяца, а начали мы эту эпопею еще в 2018 году... И виной тут не мои кривые руки, а достаточно продолжительные перерывы и в его деятельности, и в моей, и недостаток средств, карамбовирус и вот это вот все.
Первый дом постой и снеси, второй дом продай, а в третьем живи (с)
И я прекрасно понимаю, что много где рукожоплю. Но, откуда брать опыт, если ничего не делать и лежать на кровати? Неоткуда. Не претендую на истину, на правильность решений, но по крайней мере я стараюсь прикладывать максимум усилий там где это возможно. Ведь люди не рождаются, преисполненные познанием в той или иной сфере.
Сегодня расскажу, как собирал два электрощита. Да, сюда можно и воду полить, объяснив некоторые свои действия. А вы уже скажете, прав я, или нет.
Начнем немного издалека, а именно с подключаемой линии. Здесь я набросал примерную схему подключения этого дома, в текущем состоянии.
Имеем на столбе, в 5 метрах от земли, счетчик от электросетей с просроченной поверкой. 3ф, автомат, насколько я помню там стоит D32. Фото из архивов, когда отвалился PEN проводник
Через дерьмовую ВЛ, по деревьям, это дело приходит в гаражный щит, и через автомат С50, уходит в сторону дома по кабелю 5 на 2,5квадрат. В нем скручены жилы попарно, поэтому считаем эрзац 2 на 5 квадрат.
Воздушку и подвод к дому будем менять летом, а сейчас нужно закончить с проводкой второго этажа.
Дом старый, и проводка там разной свежести. Начиная от алюминиевых кабелей в штукатурке на первом этаже из 80х годов, заканчивая моими кривыми и не очень разводками. Я честно стараюсь, но красиво получается не всегда. Здесь котельная в цоколе, разводка в металлорукаве с пвх оболочкой. Дороговато, но относительно надежно. Оболочка не горит, я тестировал.
В котельной будет первый щит этого дома. К нему подключатся старые линии дома через диф автоматы, линия ко второму щиту и новые линии котельной и тамбура.
Для того что бы не плодить кучу линий по наружному фасаду, обойдемся всего двумя. Но при этом придется делать еще один щит. В таком решении есть как свои плюсы так и свои минусы.
Первая половина щита отведена под автоматику, вторая - под блоки питания светодиодных лент.
А вообще заказчик сначала хотел автоматизацию света на плк, но когда увидел смету в 30к (причем более правильные готовые решения на заказ у других людей были примерно в 90к), он попросил посчитать попроще, на импульсных реле. Там вышло в 22-24к. Эти цифры ему тоже не пришлись по душе, так что придется обходится проходными выключателями.
Никакого праздника.
Более подробно можно видеть здесь.
