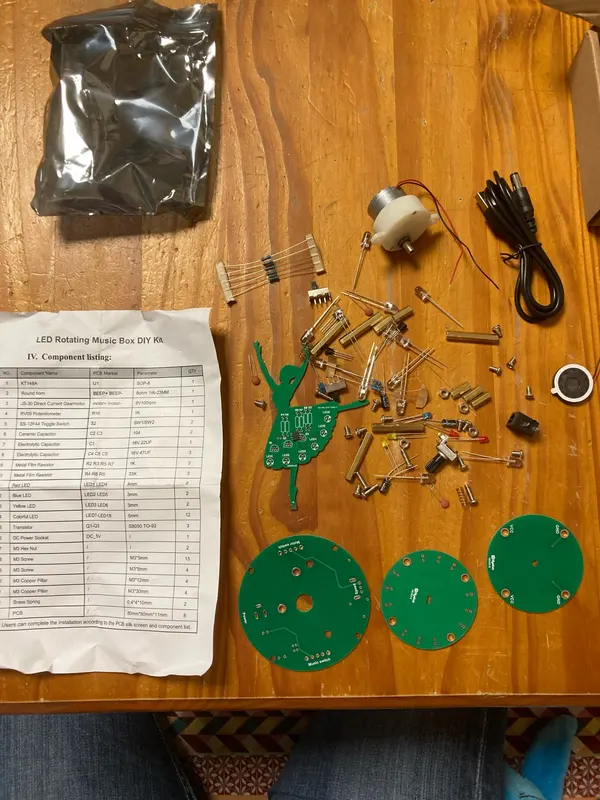

Интересный DIY набор для самостоятельной сборки и пайки электронного конструктора в виде вращающейся балерины, состоящей из различных радиодеталей. Стоит такой набор 1 280 руб. Ссылка на него
Увлекательный набор из разнообразных радиодеталей, светодиодов, микросхем и тд. для сборки музыкальной колонки со световыми эффектами. Комплект будет интересен любителям паять и собирать электронику своими руками. Стоит набор около 1 800 руб. без учёта доставки. Ссылка на него.
Замечательная модель портала в другое измерение от бренда NikolaToy. Сделана специально в миниатюрном масштабе, чтобы вы случайно туда не вошли. Ссылка на портал
Слышал про диоды со сверхмалым падением напряжения, около 0,1В, они существуют? Вопрос не про Шоттки и не германий. На форуме упоминали, забыл название.... Может посоветуете?
В качестве детектора будет использоваться, заранее спасибо за ответы🌻
P. S. Д9 - вещь хорошая, но все же хочется добиться наилучшего результата
P. P. S. Не пишите, пжлст, про усилители, все будет сделано без питания, а если и оно будет, то уже только для наушников
Все сервоприводы для радиоуправляемых моделей и DIY робототехники можно посмотреть здесь. Самые простые бюджетные стоят около 200 руб. и 1 000 руб. Подбираются индивидуально под каждую модель и требования:
Самые дешевые бюджетные сервоприводы
Более дорогие:
Дорогие сервоприводы
Вот такой мощный водонепроницаемый сервопривод AGF со стальными шестернями, усилие на вал достигает 125 кг. Рабочее напряжение: 7,4-16,8V, также привод можно программировать. Ссылка на него.
Другой сервопривод для радиоуправляемых машинок. Ссылка на него
У кого есть полный доступ к веткам на форуме remont-aud.net, сделайте, пожалуйста, скрины ответов: https://remont-aud.net/forum/43-123781-1
Нашел в гараже такую вот штуку в кол-ве 2х экземпляров, кто знает можно ли кому нибудь продать или сдать на детали?
P. S.: Ковыряю гораж потихоньку на выходных, может чего еще откопаю
А сможете ли вы уложить теплый пол, как супермонтажник?
LM317 — это популярный интегральный стабилизатор, который чаще всего используется для регулировки напряжения. Однако он может быть также применён в качестве стабилизатора тока, что полезно для зарядки аккумуляторов, питания светодиодов и других устройств, где важно поддерживать постоянный ток.
Рис 1
Также очень удобно использовать блок питания со стабилизацией тока для ремонта различной электроники.
В данной статье мы разберём нестандартную схему стабилизатора тока на LM317 с дополнительными компонентами, которые улучшают её функциональность. В отличие от классической схемы, здесь присутствуют два диода и слаботочный переменный резистор, что позволяет плавно регулировать выходной ток практически от нуля и до максимального значения, допустимого для LM317.
Схема состоит из следующих ключевых компонентов:
LM317 (регулятор тока);
Резистор ШУНТ (задающий ток);
Переменный резистор (для плавной регулировки тока);
Два диода (используются для создания дополнительного падения напряжения и более точной регулировки тока).
Работа схемы основывается на том, что LM317 поддерживает постоянное падение напряжения между своим выходом OUT (вывод 2) и управляющим входом ADJ (вывод 1).
В классической схеме стабилизатора тока LM317 сопротивление задающего резистора напрямую определяет ток через нагрузку, согласно формуле:
I = 1.25V / R
Однако в предложенной модификации введены дополнительные элементы:
Переменный резистор изменяя сопротивление позволяет увеличивать или уменьшать разность напряжения между 1 и 2 выводом LM317 не изменяя сопротивление самого шунта, а только влияя на выходной ток в широком диапазоне.
Два диода создают дополнительное падение напряжения (около 1,5 В), которое подаётся на переменный резистор, что позволяет плавно регулировать ток практически от нуля.
Схема представленная выше на рисунке 1. В отличие от классической схемы(рисунок 2) где основной ток протекает через сопротивление переменного резистора.
И это в свою очередь накладывает некоторое ограничение при выборе регулятора. Резистор должен быть мощным, габаритный и как правило проволочный, чтобы выдерживать большой ток. И также он будет подвержен нагреванию из-за протекания большого тока.
Рис 2
Регулируемость: В классической схеме выходной ток фиксирован, так как зависит только от резистора. В новой схеме введён переменный резистор, позволяющий изменять ток в реальном времени.
Стабильность: Дополнительные диоды помогают компенсировать изменения напряжения, снижая влияние температурных колебаний.
Широкий диапазон регулировки: Благодаря падению напряжения на диодах, регулировка возможна от практически нулевого значения до максимального тока, допустимого для LM317.
Расширенный функционал: Возможность точной настройки тока делает схему более универсальной и малогабаритной.
Зарядка аккумуляторовПозволяет заряжать аккумуляторы с контролем тока, что предотвращает их перегрев и продлевает срок службы.
Питание светодиодовСветодиоды требуют стабильного тока, а не напряжения. Данная схема идеально подходит для их питания.
Токовая защита схемИспользуется как предохранительное устройство, ограничивающее ток в цепи, предотвращая выход из строя компонентов.
Использование в лабораторных источниках питанияПрименяется в качестве регулятора тока в лабораторных блоках питания, обеспечивая безопасное тестирование компонентов.
Модифицированная схема стабилизатора тока на LM317 с дополнительными элементами значительно расширяет её возможности по сравнению с классическим вариантом. Благодаря плавной регулировке и улучшенной стабильности схема подходит для множества практических применений в электронике.
При сборке схемы важно правильно подобрать номиналы резисторов и диодов, чтобы обеспечить нужный диапазон регулировки тока. Также следует учитывать тепловой режим работы LM317 и использовать радиатор при высоких нагрузках.
Диоды так же стоит подбирать по мощности. Чтобы они с запасом выдерживали протекающие через них ток
Эта схема — отличный вариант для тех, кто хочет построить простой, но эффективный стабилизатор тока с возможностью регулировки.
