Активное охлаждение компонентов компьютера уже давно ни для кого не является новостью. Пользователи так сильно увлечены воздушными потоками, давлением внутри корпуса, что забывают о том, что не каждый вентилятор подходит на отведенную ему роль в полной мере. И не последнее значение в этом играет тип подшипника вентилятора.

Немного истории

Изначально подшипники выглядели совсем не так как сейчас. Как следует из названия, это то, во что упирается шип.

Простая конструкция за счет малого диаметра оси создает большое отношение плеч рычага и даже большой коэффициент трения не создает существенного противодействия вращению. А чтобы износ был как можно меньше, в качестве подшипника используется более твердый материал. Сегодня такая конструкция встречается в механических часах.

Так или иначе прогресс взял свое, и современные конструкции уже более совершенны.

Подшипник скольжения

Традиционный спутник бюджетных вентиляторов. Внешне максимально простая конструкция, состоящая из латунной втулки и стального вала, но в своей работе не так уж и проста.

Небольшая разница в диаметре вала и втулки заполнена маслом. При вращении вала силы трения между валом и маслом нагнетают масло в место соприкосновения вала и втулки, создавая давление масляного клина. Если это давление будет достаточно большим, оно предотвращает контакт вала и втулки.

h — толщина слоя смазки, ω — угловая скорость вращения вала, d — диаметр вала, P — величина нагрузки, s —средний зазор, e — эксцентриситет

Как видно из рисунка слабым местом этого подшипника является то, что давление прилагается только с одной стороны вала — это не способствует гашению вибраций, а даже наоборот вызывает их при малой величине нагрузки.

По мере работы нагрев делает масло более жидким, что уменьшает давление масляного клина. Также нагрев способствует ускорению испарения масла и в итоге вал с втулкой начинает контактировать. При повышении окружающей температуры на 20 градусов срок эксплуатации такого подшипника снижается в 3 раза. То есть, для вентилятора с обычным подшипником скольжения наиболее удачным будет место с низкой температурой. А для уменьшения, микровибраций, которые изнашивают втулку и в итоге становятся слышимыми вибрациями нужна нагрузка на вал. Такие условия в сборке башенного типа актуальны только на фронтальной панели.

По мере усовершенствования этого типа подшипника появились самосмазывающиеся вариации, а также с винтовой нарезкой. Их особенностью является большее количество масла, доступное для смазки, а также некоторое подобие насоса за счет винтовых конструкций, обеспечивающее циркуляцию масла в любом положении.

Использование полиоксиметилена (POM) также идет на пользу. Этот материал частенько используют в редукторах дешевого электроинструмента. Но в данном случае это замена мягкой втулки из медного сплава, которая в редукторе рассыпалась бы моментально. Полимерный материал уменьшает коэффициент сухого трения и появление частиц с абразивными свойствами, которые в свою очередь ускоряют износ.

Все эти ухищрения не устраняют полностью недостатки конструкции подшипника скольжения, хотя и позволяют ему проработать несколько лет даже в неудачном положении. Наиболее живучим будет вентилятор, имеющий защиту IP6X. В нем применяется герметизирующая втулка для защиты от пыли, которая также мешает испаряться и вытекать маслу.

Гидродинамический подшипник

Считается вечным, ведь пока в нем есть масло, вал и втулка не могут соприкоснуться. Это обеспечивается особым профилем либо втулки, либо вала, обеспечивающих повышенное давление в некоторых участках. Обычно это встречные косые углубления на втулке. Их проще выполнить в мягком металле, не нарушая балансировки вала. Но на практике может встретиться все что угодно, щедро сдобренное маркетинговыми названиями.

Как видно по результатам моделирования, повышенное давление действует на вал со всех сторон. За счет этого вал меньше вибрирует и практически исключается контакт со втулкой. Но главная проблема подшипников скольжения — высыхание масла тут тоже присутствует. И добавляется еще одна: в лежачем положении масло, по мере высыхания, либо скопится в масляной камере (при этом некоторые конструкции исключают достаточное поступление масла за счет капиллярного эффекта), либо постепенно будет покидать подшипник через недостаточно герметичное уплотнение вала.

И ко всему этому еще добавляется очень большая восприимчивость к работе на низких оборотах. Давление масла зависит от оборотов, и если они будут недостаточны, то гидродинамический подшипник превращается в обычный подшипник скольжения. Недаром производители зачастую ограничивают нижнюю частоту вращения вентиляторов с гидродинамическими подшипниками в 600 оборотов в минуту. Но даже с таким ограничением пользователи отмечают появление посторонних звуков.

Подшипники с магнитным центрированием

Большая часть вентиляторов пользуется магнитной левитацией за счет притяжения постоянного магнита ротора и полюсов статора. Убедиться в наличии магнитной левитации просто — достаточно вдоль оси потолкать крыльчатку. Она свободно перемещается на некоторое расстояние и тут же возвращается. В вентиляторах с магнитным центрированием добавляют еще один магнит, придающий больше жесткости, и упор оси вала, который может быть выполнен как из пластика, так и из гидродинамического подшипника.

Дополнительная жесткость уменьшает вибрацию вала на низких оборотах и позволяет гидродинамическому подшипнику работать на любых оборотах и в любом положении.

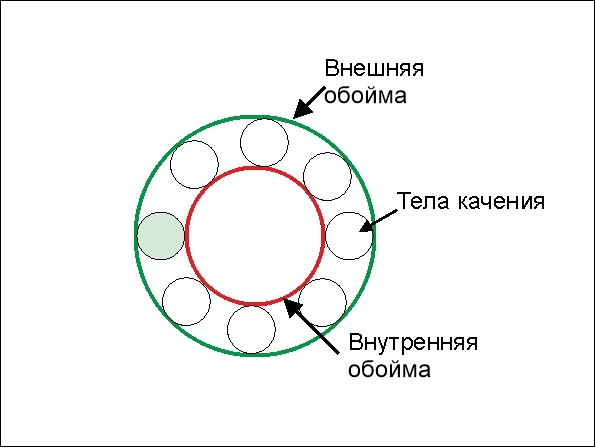

Подшипник качения

Как можно понять из названия, принцип его работы основан на качении. Чем тверже материал, меньше шероховатость поверхности и точнее детали, тем дольше прослужит такой подшипник. Чем ниже рабочие обороты в подшипнике качения,  тем дольше он проработает (даже в перерасчете на суммарное количество оборотов).

  Ориентация в пространстве на работе никак не сказывается, поэтому вентиляторы на его основе можно применять в любой части сборки.

Но такой подшипник шумный, что делает его применение на низких оборотах бессмысленной затеей, и с течением времени создаваемый шум растет постепенно. Наиболее долговечная разновидность выполняется из керамики.

А самую тихую модификацию без сепаратора, в которой шарики не создают шума постукиванием друг о друга, скорее всего в компьютерных вентиляторах мы никогда и не увидим.

Заключение

Подшипники компьютерных вентиляторов имеют свои слабые и сильные стороны, учитывая которые можно избежать ускоренной поломки и бессмысленных трат.

Обычный подшипник скольжения дешевый, быстро выходит из строя, но на фронтальной панели может прослужить вполне долго.

Самосмазывающиеся подшипники, особенно с применением пластика (POM) и класса защиты IP6Х могут работать в любой части сборки, не уступая в долговечности другим типам.

Гидродинамический подшипник в самом простом исполнении даже капризнее чем обычный подшипник скольжения. Оптимальным будет использование на оборотах, близких к максимальным, если избегать «лежачего» положения.

Магнитное центрирование позволяет гидродинамическим подшипникам работать в любом положении и оборотах.

Подшипник качения самый надежный, но шумный. Зачастую заранее предупреждает о своей грядущей поломке повышенным шумом, что позволяет избежать внезапной остановки.

P/S

Cрок наработки вовсе не означает, что устройство отработает его и тут же "умрёт".
правильная цифра получается  когда расчитывают нарботку на отказ по партии большого размера и количества отказов произошедших в течении некоторого времени, но обычно цифра "рисуется" исходя из технологии производства подшипника и двигателя на основании предыдущих измерений.

Трактовать эту цифру следует следующим образом

 вероятность сбоя в течении года = 1-е^(-8760/MTBF)
