В Чехове в разгар 35-градусной жары в доме неожиданно включили отопление. Жильцы, изнывающие от зноя, два дня безуспешно пытаются добиться отключения батарей. Коммунальщики и Теплосеть перекладывают ответственность, а УК не реагирует. Отчаявшиеся жители обратились в службу 112. Источник
(Мем авторский, поэтому и тег моё)

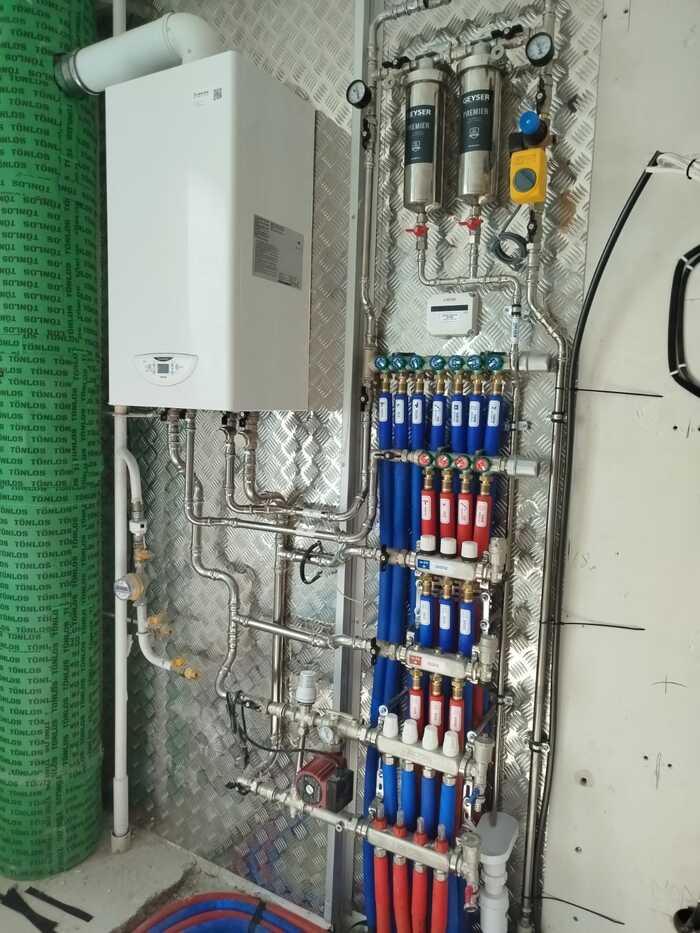

Квартира в г. Пятигорск, р.он Иноземцево, ЖК "Живописный" Турбированный котёл, 3 радиатора, 4 контура теплого пола, водоподготовка из двух фильтров формата SL10 "Гейзер" и защита от протечек от "Нептун". Занятое пространство по стене, 200х120см.
Попросил ChatGpt спроектировать отопление по схеме, как думаете будет работать?))
Чтобы интерьер дома выглядел эстетичнее, инженерные коммуникации прокладываются скрытым способом.
🛁 Трубы водоснабжения из сшитого полиэтилена укладываться по полу в толще обрешётки. Обрешётка из доски 45х95 с шагом 380 мм, такой шаг специально рассчитан под укладку чернового пола из листов фанеры.
🚰 Все трубы разложены лучевым способом, таким образом каждая точка водоразбора (смеситель, унитаз, бойлер и т.д.) подключается отдельной трубой, которая идет напрямую от распределительного коллектора. Такая схема подразумевает больший расход трубы по сравнению с последовательной (тройниковой) схемой.
Отсутствие соединений в стенах и перекрытиях снижает шансы на протечку практически до нуля.
После опрессовки латунными фитингами создается герметичный, неразъёмный стык, который прослужит десятилетиями и не требует доступа или обслуживания.
📄 Все коммуникации идут в техническое помещение, где объединяются в коллекторные группы и, в дальнейшем будет собран водоразборный узел.
Разводка канализационных труб производится под домом. Трубы в утеплителе крепятся на подвесах с уклоном 20 мм на 1 м в сторону септика.
Считается, что трубы канализации не замерзают в зимний период, так как "жидкость" в них не застаивается из-за уклона. Но я настоятельно рекомендую оборачивать горизонтальные участки труб в утеплитель, так как это копеечное решение обезопасит возможных проблем при сильных морозах.
⚡️ Электрической проводке нужно уделять особое внимание, так как каркасные дома имеют повышенную пожарную опасность из-за деревянных конструкций.
Для обеспечения безопасности необходимо соблюдать некоторые правила проектирования и монтажа проводки и щитового оборудования.
1️⃣ Точный расчет потребителей электроэнергии и грамотное разделение их по фазам во избежание перекоса.
2️⃣ Использование качественного кабеля, изготовленного по ГОСТу (ВВГнг(А)-LS, ППГнг(А)-HF или NYM).
Сечение кабеля:
⏩ Освещение – 1,5 мм² (10 А).
⏩ Розетки – 2,5 мм² (16 А).
⏩ Мощные электроприборы (варочная панель, котёл, водонагреватель) – 4–6 мм² (25–32 А).
3️⃣ Все провода протянуты гофры трубу из ПВХ не поддерживающего горение.
4️⃣ Коммутация проводов осуществляется только в не горючих подрозетниках либо распаечных коробках.
5️⃣ Соединение кабеля осуществляется опрессовкой обжимными гильзами, никаких скруток или клеммников!
6️⃣ Использование надежного оборудование электрического щита, который имеет тройную защиту.
Помимо автоматических выключателей, собранных в группы и УЗО в щиты устанавливаются реле напряжения.
Оно отключает электропитание при опасных скачках напряжения, предотвращая поломку техники и пожары. В загородных домах оно особенно важно:
✅ при высоком напряжении (270–300 В) – может сгореть электроники (холодильник, компьютер, котёл).
✅ при низком напряжении (150–180 В) – могут выйти из строя компрессоры (насосы, кондиционеры).
✅ при обрыве нуля в 3-фазных сетях – приводит к скачку до 380 В, сжигая всё подключённое.
Только при комплексном подходе к проектированию и прокладке электрических сетей можно добиться максимальной безопасности будущего дома!
Еще на этапе фундамента был смонтирован комплект заземления. Он представляет из себя набор из трех стальных штырей, которые после погружения в грунт с помощью ударного перфоратора образуют контур заземления. Провод заземления заводится в дом вместе со всеми коммуникациями
💨 Как правило, спроектировав и построив себе загородный дом, о вентиляции задумываются в последнюю очередь.
Из инженерных коммуникаций, необходимых для полноценного функционирования дома вентиляции уделяют меньше всего внимания. Хорошо утеплённый дом, с грамотной пароизоляцией и ветрозащитой представляет из себя замкнутый контур. Воздух внутрь помещений попадает только через открытые окна и двери.
Отсутствие вентиляции в таком доме - серьёзная ошибка и головная боль в прямом смысле, которая приводит к большим проблемам:
💦 Высокая влажность - при влажности 60-70% на окнах выпадает конденсат. Влажная среда — это идеальные условия для роста плесени и грибка.
🤕 Духота - вызывает сонливость и головные боли. В душном помещении некомфортно находиться, буквально хочется выбежать на свежий воздух.
😓 Дискомфорт - постоянное ощущение спертости воздуха, неприятные запахи.
Для комфортных условий проживания в доме необходимо организовать систему вентиляции.
Оптимальным и недорогим решением является принудительная вентиляция.
Это когда приток воздуха осуществляется через стеновые проветриватели. Такие проветриватели устанавливаются в спальнях и гостиной. Удаление воздуха происходит принудительно, через вентиляционные трубы, расположенные в санузлах и техническом помещении.
Ещё на этапе сборки силового каркаса во внешние стены были установлены закладные трубы. После внутренней отделки на них будут установлены клапаны для регуляции подачи воздуха, а снаружи решетки, покрашенные в цвет фасада.
💨 В вентиляционных трубах, которые расположены в санузлах будут установлены канальные вентиляторы, для создания отрицательного давления
Канальные вентиляторы, расположенные в санузлах, будут создавать отрицательное давление и свежий воздух через стеновые проветриватели будет поступать в дом, создавая комфортные условия для проживания.
Подписывайтесь на канал Pro.Каркасники, где я делюсь своим опытом и даю практические советы, как как выгодно и без ошибок построить дом.
В прошлом году был в этом таунхаусе - БАЛТИЙСКАЯ ЖЕМЧУЖИНА, тепловой пункт квартиры Туда меня пригласили строители, которые выполняют ремонт. А на данную квартиру уже непосредственно сам владелец, найдя в ВК или Нельзяграмме.
В общем соцсети работают вовсю.Сама квартира 358кв.м., а с отапливаемым гаражом 380.
В видео показал/рассказал всё, на что хватило.
Если спальня по счастливой случайности недалеко от балкона можно поставить там полноценную ПВУ с рекупом. Но это будет во-первых недешево, с монтажом на несколько комнат и установкой будет 300-500к, ну м потребует ремонта уже не только в одной комнате.
Поэтому можно сделать как подсказывают в комментах, поставить на балкон приточную установку и протянуть трубу сквозь стену в спальню. Сделать красивый диффузор на потолке, можно щелевой например. Дальше воздух будет уходить в санузел, плюсом получите отличное проветривание без вентилятора там. Сама приточка может быть либо крутая с фильтром вроде установок от minibox, потянет на 100-150к, либо сами можете сделать из вентилятора, глушителя, фильтра. Будет недорого, вполне тихо и чисто. Окна открывать не придется.
Кондей будет работать параллельно с этой системой.
Минус приточки один, высокое потребление энергии тк воздух нагретый зимой тэном и батареями, а летом остуженный кондеем будет улетать на улицу. Но с этим ничего не поделаешь, когда окна открываем происходит то же самое. Можно регулировать количество приточного воздуха, тем самым снижая расходы например во время сна или когда дома один человек остается. Всех благ
Четыре — это на богатом, три — это на каноничном. В нашем тамагочи, конечно, три. Заходите в игру и вырастите очаровательную квокку.
На двух человек в комнату используем бризер Xiaomi A150, и это прямо впритык, на полную мощность конечно с избытком, но это уже становится шумно. Реально используется на 1/2 - 2/3 мощности, это около 70-100м3/ч, ни один кондиционер с притоком такого и близко не даст. Стоит 2 бризера у нас (родителей) и детей в спальнях и там и там по два человека и по концентрации CO2 (около 600-700PPM в среднем) меньше вентиляции будет уже некомфортно. Как компромиссный вариант бризер подходит: функционала хватает - фильтрация, небольшой подогрев, можно интегрировать с сяомишными датчиками и настроить некоторую автоматизацию, не очень шумный, но если с нуля делать ремонт и есть финансовая возможность, лучше полноценную приточку (ну или приток-вытяжка с рекуперацией и возможно канальным кондиционером).
