Попалось мне в руки несколько дозиметров ИД-11. Сегодня в качестве индивидуальных дозиметров используют более удобные средства, но устройство не становится от этого менее интересным.
Для меня это, в первую очередь, прикольный сувенир, созданный прошлой цивилизацией.

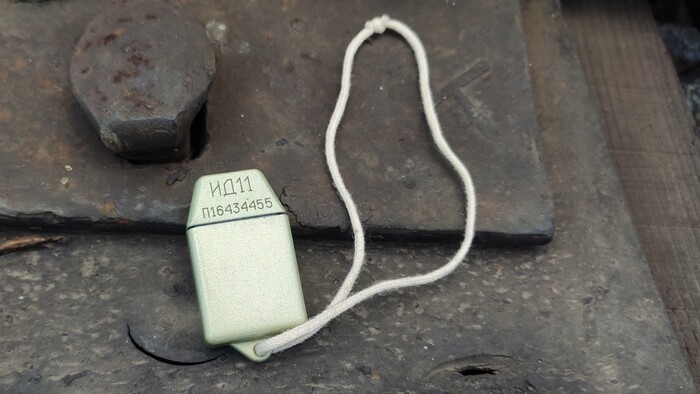

Дозиметр представляет собой небольшое устройство в металлическом корпусе. Он имеет приятный вес и приятно лежит в руке. Первое время я просто так таскал его в кармане и открывал время от времени, заглядывая в стеклышко.
1/2
Внутри устройство выглядит не менее интригующе. Стекло в металлической рамке (которое очень легко собирает отпечатки..)
Над стеклом в рамку вставлена резиновая прокладка, которая не дает стеклу выпасть. Из-за неё же, может быть очень проблематично открыть устройство в первый раз.
Для более простого вытаскивания я срезал переднюю часть резинки в торец с рамкой и доставать стекло стало гораздо проще.
Внутри нижней части корпуса вклеены две металлические пластины, предположительно из свинца. Скорее всего, они ограничивают поток радиации (сверху стекла тоже есть свинцовая пластина, но о ней позже).
1/2
В верхней части крышки находится углубление, в котором просматривается какой-то болт. При первоначальном замере, мне показалось, что под него должна подойти головка на 5 (которой у меня не было).
"Дурная голова рукам покоя не даёт"
С детства я любил разбирать всё, что попадет мне в руки. И болт не давал мне покоя.
Но для начала я решил снять резиновую прокладку между стеклом и верхней частью.
Рамка со стеклом начала перемещаться в крышке, ограничиваясь болтом. Им я и решил заняться.
Не найдя в магазинах нужную торцевую головку, и уже почти отчаявшись, я случайно обнаружил в древнем китайском наборе с отвертками почти подходящую.
По внешнему диаметру она оказалась шире. Но дозиметр взывал ко мне духами советских предков:
"Дорабоотай напииильником"
Что я и сделал, зажав головку в шуруповерт :)
1/2
Пшикнув WD-40 внутрь для надежности, я начал тихонько откручивать болт.
И когда всё разобралось, я обнаружил, что болт оказался не болтом!
Это оказалась гайка, надетая на шпильку с расклёпанным концом.
Может кто-то и встречал такое, но я увидел такое впервые.
Закручивая и откручивая гайку, можно поднимать и опускать стекло (что так же регулирует прижатие резинки). А если открутить гайку до конца, она упрется в верхнюю часть шпильки и начнет выкручиваться уже сама шпилька.
Между стеклом и рамкой обнаруживается еще одна металлическая пластина.
И если закрутить "болт" слишком сильно, он упрется в пластину, разогнет рамку и стекло выпадет.
Но мне показался этот способ слишком жестоким, поэтому я просто закинул рамку со стеклом в ацетон, чтобы эпоксидная смола (или что-то на неё похожее) растворилось.
Кстати, забавный факт. Все свинцовые пластины со стороны стекла покрыты чем-то блестящим. То ли другой металл, то ли еще что-то.
1/4
Само стекло, кстати, не без изъянов. На одном моём образце я обнаружил застывший пузырек воздуха.
На другом - отпечаток пальца, который уже стал частью стекла, судя по всему - растворители не смогли с ним справиться.
Еще на одном, было нанесено какое-то вещество, похожее на застывшую смазку или незастывшую эпоксидную смолу.
Для использования по прямому назначению эти дефекты несущественны, но я планирую сделать из него кое-что интересное, так что чистота стекла для меня важна.
Что именно я собираюсь сделать - расскажу, когда закончу с прототипом.
И да, мой образец под ультрафиолетом не показал свечения – значит стекло не накопило радиацию.
Подведу итог.
Разобрав это устройство, я получил не только представление о его конструкции, но и вдохновение. Всё устроено просто, но добротно.
Для кого-то ИД-11 — просто еще одна устаревшая технология. Для меня — артефакт из недавнего прошлого.
