Необычный гиковский девайс: как китайский стартап сделал планшет с тремя ОС одновременно
Пожалуй, все мы с вами любим диковинные гаджеты из 2000-х годов, когда производители всё ещё пытались удивить пользователя некой изюминкой. Таким необычным устройством был и предок современных планшетов — MID SmartQ V7, где за цену в 150$, производитель предлагал неплохое железо, приятный дисплей и целых три предустановленных операционных системы!
Что было «под капотом» у первых планшетов и что умел «дедушка» современного iPad с Android, Ubuntu и Windows CE «на борту» — читайте в сегодняшней подробной статье!
❯ Предыстория
Планшеты — достаточно интересный класс устройств, который за всё время существования пережил недоступность, подъём и даже в какой-то степени забвение. Их история началась ещё в конце 80-х годов с выходом GRiDPad 1900, который представлял из себя небольшой x86-компьютер с полноценным HDD, резистивным тачскрином и MS-DOS на борту:
Фото с сайта https://randoc.wordpress.com/
Планшет хоть и был популярен в узких кругах, но до массового рынка ему было ещё далеко — стоимость в 3 750$ была по карману далеко не каждому заинтересованному пользователю. Однако в 90-х годах концепция планшетов и приближенных к ним устройств только развивалась. Сначала вышел Apple Newton в 1993 году по цене в 990$, а в 1996 году — уже и доступный КПК Palm Pilot 1000 по 299$.
И хотя Pilot — это именно КПК, чаще всего их использовали для тех же целей, что и современные планшеты
Но настоящий бум случился в 2005 году, когда Nokia на LinuxWorld Summit представила принципиально новое устройство — 770 Internet Tablet. Как становится ясно из названия, этот гаджет был предназначен для серфинга в интернете, однако благодаря Linux-дистрибутиву Maemo, он мог выполнять и другие функции обычного компьютера.
Дело в том, что в отличии от той же самой Motorola, которая использовала MontaVista Linux в своих телефонах на платформе EZX, Nokia сразу позиционировала свои гаджеты как открытые и созданные специально для гиков. После выхода устройства, Nokia опубликовала SDK для портирования существующих и разработки новых программ — благодаря чему список доступного софта постоянно расширялся и даже спустя 20 лет после релиза, коммьюнити Maemo всё ещё поддерживает их!
Знакомый форм-фактор, приемлемая цена в 350 долларов и умеренная популярность всей линейки N-таблетов заложили первый кирпичик в фундамент современных планшетов.
Гаджет использовал стандартный стек технологий, знакомый любому линуксоиду: X11, GTK2, D-Bus, systemd
В 2008 году Intel представляет новое семейство энергоэффективных процессоров под названием Atom, а параллельно с ними концепцию MID — Mobile Internet Device, то есть портативных компьютеров с возможностью выхода в сеть. И вот тут-то началось!
В Китае MID очень понравилась местным производителям гаджетов и некоторые из них начали разрабатывать и выпускать самые разные, порой даже диковинные серийные устройства — нетбуки-трансформеры, нетбуки-телефоны, планшеты-слайдеры... и конечно же привычные нам планшеты без физических кнопок!
Прототип MID от Intel
К 2010 году на рынке мобильных чипсетов случился бум: новые процессоры выходили буквально каждые полгода, их функционал и производительность росли обратно пропорционально цене. Чипы ОЗУ и флэш-памяти тоже стремительно дешевели, а TN-TFT дисплеи пристойного разрешения уже стоили отнюдь не как крыло от Боинга. Воспользовавшись моментом, несколько китайских компаний представили как минимум 3 модели, которые выбрались за пределы локального рынка в Китае. Одним из таких был и герой сегодняшней статьи — SmartQ V7!
В 2010 году успех Android всё ещё не был очевиден. Некоторые производители продолжали продвигать свои платформы (например Bada), да и для Android ещё было разработано не так много полезного софта. Поэтому когда перед инженерами встал выбор операционной системы, они долго не думали... и решили установить в одно устройство целых три ОС: Android, Ubuntu и Windows CE, а для переключения между ними написали собственный загрузчик!
О SmartQ V7 я узнал в начале этого года, когда исследовал китайские барахолки. Мне даже удалось раздобыть один экземпляр к себе в коллекцию, но из-за особенностей загрузчика (о которых мы поговорим позже), я окирпичил свой экземпляр... Но затем на мои поиски этого устройства откликнулся пользователь с 4pda под ником spbplus (его канал на Дзене) и согласился безвозмездно отправить мне гаджет, за что ему огромное спасибо!
Полноразмерный USB 2.0, HDMI, разъем зарядки как у Nokia и ножка — неотъемлемые атрибуты гаджетов тех лет!
Давайте же по классике разберем наше устройство и узнаем, что здесь скрывается «под капотом»!
❯ Что внутри?
В конструктивном плане гаджет выполнен очень необычно. И дело не только в дизайне и наличию ножки, но и сборке: сразу видно, что бюджеты на разработку и производство устройства были очень сильно ограничены.
Разбирается гаджет несложно, но весьма хитро: сначала необходимо открутить 4 винта с обратной стороны корпуса и расщелкнуть фронтальную панельку. А далее начинаются основные «приколы» бюджетного инжиниринга: плата с фронтальными кнопками буквально приклеена к средней части корпуса, а к ней вручную припаяны как SMD-кнопки, так и межплатный шлейф вместе с проводами питания подсветки дисплея. При этом никто даже не заморачивался с отмывкой флюса — и так сойдет!
Из-за материала плёнки, как дисплей не вытирай — всё равно будут оставаться небольшие пылинки!
Материнская плата отделена от дисплея той самой средней частью корпуса, которая крепится на 5 винтов и две клипсы. И самое забавное то, что по материалу средняя часть напоминает первые опыты в 3D-печати: всё очень примитивно и несимметрично, из-за чего плату немного перекашивает уже с завода. Под дисплеем спрятано 3 потайных винта и при их откручивании надо быть предельно осторожным: если дисплей зайдет уголком за ушко, то есть немалый шанс случайно порвать его шлейф.
Уже виднеется обвязка процессора!

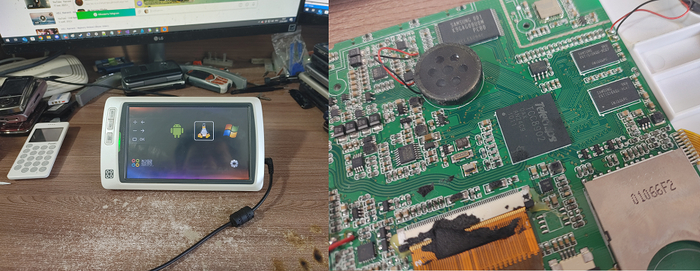

Материнская плата также вытаскивается вместе с средней частью корпуса и аккумулятором, но с этим никаких проблем уже нет: риск что-то повредить минимален. При взгляде на плату устройства сразу приходит понимание, почему этот гаджет стоил 150 долларов: максимальная интеграция всей периферии в один чип:
В качестве сердца устройства, здесь используется система на кристалле TeleChips TCC8902, которая состоит из одного ARM1176-ядра, работающего на частоте 800МГц, контроллера DDR2-памяти, видеоускорителя Mali-200 (в отличии от Mali-400, о существовании Mali-200 слышали единицы), а также периферийных контроллеров по типу USB, SPI, I2C, UART. Помимо этого, TCC8902 поддерживает вывод видео на множество разных источников, начиная от HDMI, заканчивая NTSC/PAL.
Выше процессора расположилась микросхема EEPROM-памяти AT88 производства Atmel. Что на ней хранится — мне неизвестно, вполне возможно что ID чипа или, что гораздо хуже, конфигурация NAND-контроллера (программаторы под эти чипы очень дорогие, а у меня «запорота» именно она).
Столько всего в одном маленьком чипе!
Чуть правее процессора расположилось два чипа оперативной памяти производства Samsung, объёмом по 128МБ каждый. В целом, 256МБ были стандартным объёмом ОЗУ почти для всех портативных гаджетов тех лет. Даже в первом iPad был именно такой объём оперативной памяти!
Почти на самом верху платы расположился чип NAND флэш-памяти производства всё той-же Samsung, объёмом в 2ГБ. В целом, это объём характерный для MP3-плееров и совсем неясно, как на таком чипе уживаются аж три операционные системы!
А вот у Galaxy Tab 7.0 было аж 512МБ оперативной памяти!
Слева расположился аудиокодек Wolfson WM8987G, отвечающий за вывод и запись звука, а также усилитель для стереодинамиков. Чуть ниже расположился чип M1530DM, выполняющий роль повышающего DC-DC преобразователя для подсветки дисплея, а рядом с коннектором шлейфа дисплея расположился неопознанный контроллер питания, который также выполняет функции чарджера.
В качестве дисплея используется классическая 60 pin RGB матрица. Такую можно достать с многих планшетов тех лет!
Питает весь планшет литий-ионный аккумулятор с номинальным напряжением в 3.7В, что несвойственно для планшетов тех лет. Обычно ставили две последовательно соединенные банки. Интересно то, что аккумулятор до сих пор держит заряд и не вздулся — даже спустя 15 лет после выхода планшета на рынок. Достойный результат!
Вот и весь конструктив планшета. Как известно, всё гениальное — просто. И планшет, который в отличии от конкурентов, стоил всего 150$ — это тоже своего рода достижение и шедевр технологической мысли! Ну, что у него внутри мы узнали, а как он проявлял себя на практике? Давайте включим и узнаем!
❯ Включаем...
После включения планшета, нас встречает меню загрузчика (местный аналог BIOS) аж с тремя системами на выбор. Но помимо выбора ОС, здесь есть дополнительная менюшка с настройками загрузки системы, где можно отрегулировать объём памяти для видеоускорителя (я такого вообще больше нигде не видел на мобильных устройствах).
Однако с этим загрузчиком был определенный нюанс. Дело в том, что большинство V7'ых и V5'ых, которые можно найти сейчас на вторичке, частично окирпиченные. Из-за своеобразного механизма разметки разделов, для установки обновленных версий Android, WinCE и Linux требовалось обновление загрузчика — так называемая смена с «синего» на «фиолетовый». Однако планшет никак не был защищен от даунгрейда прошивки, что превращало его в кирпич при попытке установить старый загрузчик поверх обновленного.
На втором экземпляре SmartQ V7 у меня грузился только Android, остальные две системы не работали, но подготовка флэшки с обновленными образами WinCE и Ubuntu решила проблему (и сломала Android, а в веб-архиве архив битый). Скачать образы ОС можно здесь, для установки достаточно лишь скопировать их в корень SD-карты и включить планшет с зажатой кнопкой действия.
Изначально я решил загрузиться в Ubuntu и она сюда портирована довольно неплохо. В качестве рабочего стола используется модифицированная оболочка OpenBox с пакетом дополнительного софта. Производительность системы не впечатляет, но совсем уж «лагодромом» гаджет назвать нельзя. А вот за что его можно поругать — так это за резистивный тачскрин, который с годами начал выдавать фантомные нажатия (и дело не в грязи под рамками)...
Как сюда пропатчить KDE2?
При разработке девайса, SmartQ явно оглядывалась на идейного вдохновителя — Nokia 770 Internet Tablet. Многие элементы интерфейса повторяют Maemo, но при этом, как и в прародителе, пользователь никак не ограничен в модификации своего собственного устройства. Прямо из менюшки можно открыть терминал, запатчить sources.list и накатить deb-пакеты из репозитория с помощью apt.
Но если пользователь был новичком, он мог поставить пакеты с помощью GUI-программы. Не Ubuntu Store, но тоже ничего.
По строке Hardware в ядре, мы сразу видим куда идут корни устройства — к референсной плате Telechips!
Впрочем, несмотря на явно гиковское направление данного гаджета, он вполне подходил и рядовому пользователю. Из коробки были доступны самые разные программы, включая просмотр документов (для чтения книг), текстовый редактор и медиаплеер VLC. Путём установки устройства на ножку и подключения хаба в полноценный USB 2.0-разъём, можно было получить почти полноценный самостоятельный компьютер, а если подключить его к телевизору с помощью HDMI — так вообще медиацентр с выходным разрешением в 1080p!
Для подключения к сети, в планшете есть Wi-Fi. Однако если возможности подключится к точке доступа не было, к планшету можно было подключить самый обычный 3G-модем и работал он не только в Linux, но и Android! Правда, аккумулятор в таком случае высаживался ещё быстрее!
Ну и куда-же без браузера! В качестве основного здесь используется Midori на базе движка WebKit. Но несмотря на то, что я успешно подключился к сети, мне не удалось открыть ни Linux.org.ru, ни OpenNet — сайт, который открывает даже PocketIE. К сожалению, сборок Chromium под ARMv6 в те годы не было, а FireFox будет слишком медленным, так что наш максимум — это Dillo.
Как перестать намеренно убирать TLS 1.2 — так это "безопасность", а как показывать заглушки доменов - так это хоть на IE 1.0!
Далее я загрузился во вторую из трёх доступных систем — Windows CE. И вот здесь картина была менее радужной, поскольку порт WinCE на Evaluation-board был ну очень кривым. Например, при переключении режима USB из Client в Host — планшет зависал, а тачскрин работал некорректно и откалибровать его возможности не было из-за кривой реализации драйвера (он эмулирует мышь, а не реализует стилус, как должно быть).
Но к теме Windows CE на планшетах мы обязательно с вами вернемся немного позже, ведь помимо SmartQ V7, был ещё один планшет с возможностью загрузки нескольких ОС. И имя ему — ePad Zenithink ZT-180!
❯ Заключение
Вот такая статья про интересный гаджет из далекого 2010 года у нас с вами получилась. И хотя на первый взгляд кажется, что установка сразу 3-х ОС — странное решение, однако в годы когда на рынке мобильных систем ещё не было однозначного лидера — это было логично, ведь производитель предоставлял пользователю полную свободу действий над своим устройством.
