❯ Предисловие

С самых ранних лет своей жизни, я так или иначе интересовался компьютерами. Когда многие мои читатели уже заканчивали университет или жили взрослой жизнью в начале-середине 2000-х годов, ваш покорный слуга всё ещё ходил в детский сад — и уже тогда мечтал о своём собственном личном компьютере.

В те годы, даже в моём провинциальном Ейске уже можно было найти за бесценок списанный с госсектора компьютер на условном 486'ом или даже Pentium MMX. Однако у моих родителей таких знакомств не было, да и друзей с личными ПК — тоже. Даже с популярными в те годы «Денди-ноутбуками» я познакомился лишь пару лет назад, несмотря на то, что аппаратный клон NES стал моей основной игровой платформой детства.

В те времена, зажиточные семьи часто покупали своим детям так называемые детские обучающие компьютеры, которые представляли из себя ничто иное, как «Brick Game» с клавиатурой и несколькими обучающими играми/программами. Примитивность и одновременная гениальность этих устройств зашкаливала: тайваньские инженеры умудрились сделать достаточно многофункциональную машину на простейшем микроконтроллере из 90-х — по типу тех, что использовались в «Тетрисе»: 4-битный процессор на 1МГц, система команд напоминающая 8051 с отдельными инструкциями для управления звукогенератором, встроенный контроллер ЖК-дисплея, 4Кб ROM-памяти и 64 байта оперативной - в общем, это маленькое инженерное чудо не могло не привлекать к себе внимание детей с гиковскими наклонностями!

Но даже такого компьютера у меня в детстве не было, оставалось лишь смотреть и облизываться на экземпляры у соседских друзей... И я думаю многие читатели знают, что такое несбывшиеся детские мечты!

К 2010 году, в Китае и Тайване случился бум мощных и недорогих систем на кристалле. Буквально каждые полгода выходили новые чипы, которые совмещали в одном корпусе практически весь компьютер: от центрального процессора, до 3D-видеоускорителя и всё это буквально за пару долларов. Среди популярных моделей вспоминаются MIPS-чипсеты от Ingenic (использовались в плеерах и игровых консолях Dingoo и Ritmix) и ARM-чипсеты от InfoTMIC, TeleChips, Rockchip (использовались в первых Android-планшетах за 100-150$, которые в те годы назывались MID). Добавьте к этому резкое удешевление NAND-памяти объёмом в 2-4ГБ и оперативной памяти типа SDRAM/DDR1 - очевидно, что предприимчивые китайские компании захотят собрать что-нибудь массовое и при этом недорогое!

На волне популярности нетбуков, а конкретно — свежего Asus EeePC 700, некий китайский ODM-производитель разработал несколько очень дешевых платформ для ноутбуков, которые между собой были похожи как две капли воды, но отличались процессорами. Больше всего устройств использовало чипы разработки WonderMedia, но также встречались гаджеты на процессорах Anyka и даже Ingenic. И цена таких ноутбуков была просто невероятной: от 50$ до 100$ за штучку. Полноценный ноутбук с RJ-45, Wi-Fi модулем, 2-4ГБ встроенной памяти и лицензионной Windows всего за 2.000 рублей по тому курсу... это было что-то невероятное!

В России такие ноутбуки тоже продавались. В основном их закупали предприимчивые граждане с Таобао/Алика и затем торговали ими в павильоне на рынке или в переходе. Но были также и небольшие официальные поставки, среди которых затесался герой нашей сегодняшней статьи — некий «Бам-Бук», который стоил аж 6.500 рублей в 2010 году (~210$ по тому курсу)!

Будучи фанатом портативных гаджетов на необычных процессорах, я разместил пост о поиске подобных ноутбуков на Хабре, Пикабу и 4pda. И год спустя, Toshan с 4pda предложил мне купить тот самый «Бам-Бук» за символические 500 рублей... а мы ведь помним, что такое несбывшиеся детские мечты!

❯ Что внутри?

Ноутбук приехал в целостности и сохранности, однако Антон сразу предупредил о том, что у устройства не работает часть клавиш на клавиатуре, а также тачпад. После включения «БамБука», меня встретил рабочий стол Windows CE, но системой едва ли можно было пользоваться без клавиатуры.

Поскольку на устройстве уже были видны следы разборки, я решил его перебрать и проверить целостность шлейфов, а также пайки коннекторов. Разбирается нетбук очень просто: достаточно лишь открутить несколько винтов на поддоне, включая потайной под наклейкой EasyPC и отключить шлейф клавиатуры с тачпадом со стороны топкейса.

В процессе снятия клавиатуры, я обратил внимание на криво вставленный в коннектор шлейф. Вообще, такие устройства требуют сноровки и опыта в процессе сборки, поэтому иногда зафиксировать шлейф бывает проблематично и он начинает просто болтаться в коннекторе. Казалось бы, причина неработоспособности клавиатуры найдена!

После снятия топкейса, нас встречает «голая» в буквальном смысле плата. По сравнению с любым x86-нетбуком тех лет, это устройство выглядит таким же простым, как GameBoy по сравнению с PSP...

На плате устройства и тут и там были видны следы неотмытого флюса. Все DIP-элементы (разъёмы), а также динамики паялись вручную. Судя по маске, в плате используется не более 5-6 слоев — что очень и очень мало для ноутбука... но в чём секрет?

Переворачиваем плату устройства и всё становится предельно ясно! Дело в том, что процессор, ОЗУ и Flash-память распаяны на отдельной плате, называемой System on Module (SoM), которая припаяна к основной методом поверхностного монтажа. Такие платы служат для быстрой разработки и прототипирования устройств в условиях ограниченного техпроцесса и бюджета — по сути, на хост-плате разводят лишь питание и периферию, а используют их везде: начиная от ЧПУ-станков, заканчивая кассовыми аппаратами!

В качестве сердца устройства используется система на кристалле WonderMedia WM8505, также известная как VIA VT8505. В её основе лежит ARMv5-совместимое ядро 926EJ-S на частоте 300МГц с 16Кб кэша, кастомный 2D GPU собственной разработки VIA, контроллер DDR2-памяти, а также большое количество самой разной периферии: от шин по типу SPI, I2C и UART, до SD и USB. И всё это в миниатюрном чипе за несколько долларов!

Снизу расположилась одна банка оперативной памяти типа DDR2 объёмом в 128МБ, а справа — микросхема SPI-флэш памяти, где хранится загрузчик U-Boot (BIOS) устройства.

Немного выше процессора расположилась микросхема NAND-памяти производства Samsung. И как мы с вами видим по характерным потертостям и следам флюса - скорее всего этот чип сдули с MP4-плеера, который когда-то сдали в утиль. В Китае эти чипы памяти продают за бесценок сразу с частями платы устройств - их даже не всегда выпаивают!

Чуть выше SoM можно обнаружить 4 пина под колодку — это диагностический UART-разъём, который можно использовать для восстановления устройства при окирпичивании.

С левой части платы расположился USB-хаб AU6256, а рядом с ним — микроконтроллер производства Holtek (и тут процессор от «Тетриса»!) в весьма необычном корпусе. Скорее всего, он выполняет функции SMC и контроллера клавиатуры одновременно — эдакий мультиконтроллер «на коленке»!

С правой стороны платы у нас расположилась схема питания на основе чарджера SUN4001S, понижающего DC-DC преобразователя APW7145 (основная шина питания) и LDO SY8088, формирующий напряжение 3.3В. Немного правее расположился аудиокодек Wolfson WM1613G - чаще в таких ноутбуках можно найти что-то от самой VIA!

И... это всё! Вся схема ноутбука настолько простая и гениальная, что буквально состоит из SoM, микроконтроллера, USB-хаба, аудиокодека и простейших питальников...

❯ Включаем...

После сборки и включения ноутбука, я обрадовался что большая часть клавиатуры заработала нормально, но одна линия матричной клавиатуры всё же была повреждена. Осмотрев её, я обнаружил что клавиатура вся погнутая и... ну в общем, здесь явно постарались шаловливые ручки. Однако это не делает данный ноутбук бесполезным!

С завода здесь стоит Windows CE 6.0 с различным обучающим софтом для детей, но прошлый хозяин накатил сюда универсальную кастомную прошивку для устройств на WM8505 от PC_USER. Для верности я решил переустановить образ системы (благо он сохранился здесь): для этого достаточно лишь отформатировать SD-карту в FAT и скопировать папку script из архива в корень карты памяти. Поскольку в устройстве используется U-Boot, обновление прошивки реализовано за счёт использования autoscript'ов, которые заставляют загрузчик грузить ядро Linux или Windows CE с карты памяти и уже из юзерспейса копировать себя в NAND. Путем небольших манипуляций с скриптами, можно реализовать полноценный дуалбут или даже триплбут!

После установки системы, нас встречает такой родной рабочий стол... и вендор устройства сделал всё, чтобы опыт использования такого ноутбука был максимально приближен к полноценному компьютеру. Тут есть большое количество самого разного софта: начиная от офиса, заканчивая играми. И даже есть полноценный Windows Media Player вместе с TCPMP для поддержки YouTube:

Другие ревизии этого ноутбука с Wi-Fi и Ethernet могли также свободно сёрфить интернет. Из коробки был предустановлен пока ещё не совсем бесполезный PocketIE, а с помощью небольших манипуляций можно было даже установить Opera Mobile на актуальном в те годы движке Presto:

Помимо этого, в устройстве был предустановлен клиент ещё популярного тогда Skype. Уж не знаю как он работал на Windows CE, но учитывая что нормальный порт на Android делали года три — возможно что определенные нюансы точно в нём были.

Касательно офиса — здесь было всё необходимое: начиная от клиента почты, заканчивая эдакой вариацией на тему Excel. В целом, такие ноутбуки чаще всего и покупали для использования в качестве печатных машинок, SSH-терминалов (есть порт Putty на WinCE) и других подобных целей. Интересно что для WinCE есть частичный порт MS Office, причём даже с PowerPoint'ом, но в этой прошивке его почему-то нет.

Ну и куда-же без игр! Под ARM WinCE было достаточно много портов различной классики: начиная от эмуляторов игровых консолей, заканчивая казуалками по типу Zuma от Astraware. Однако большинство игр и программ использовали библиотеку gx.dll, которая давала прямой доступ к фреймбуферу устройства и была доступна только на коммуникаторах и КПК с PocketPC/WinMobile на борту. Энтузиаст из Германии даже разработал свою реализацию gx через GDI (заведомо более медленную), но большинство игр работает не совсем корректно, а эмуляторы по типу PocketNES банально не влезают в экран:

Внимательные читатели могли заметить, что в таскбаре запущено много программ, но при этом оперативной памяти в устройстве всего 128Мб и её всё ещё достаточно для запуска ещё нескольких приложений. В чём-же секрет? В том, что Windows CE потребляла памяти даже меньше, чем Win95, но при этом на ней был доступен .NET и часть прелестей WinAPI времен Windows XP. При этом над оптимизацией программ действительно заморачивались и поэтому софт не только экономен к ОЗУ, но ещё и шустро бегает на горяченном 300МГц ARMv5 процессоре!

❯ Ставим Linux

Эти ноутбуки появились в золотое время развития Android, когда каждый вендор чипсетов старался поддерживать все доступные на рынке операционные системы. Поскольку WonderMedia разрабатывала 8505 в том числе и для MID (планшетов), для чипсета был доступен порт Android 1.5 и исходный код ядра Linux. Имея такие вводные данные, вполне очевидно, что гики рано или поздно смогли запустить на нём какой-нибудь дистрибутив.

На WM8505 доступно два образа: с Arch и Debian Lenny. Поскольку я никогда не пользовался Арчем и всю линуксоидную жизнь я сидел либо на Debian, либо на Slackware, я решил остановиться на Дебиане. Некий добродетель выложил на archive.org уже собранное ядро + rootfs, готовое к установке: нам достаточно лишь разбить SD-карту на два раздела (первый — 32Мб, второй — остальное доступное пространство) с помощью утилиты fdisk, отформатировать первый раздел в FAT и скопировать на него папку script с ядром:

su
mkfs.fat /dev/sdb1
mkdir /mnt/wmboot
mount /dev/sdb1 /mnt/wmboot
tar -xvf ~/fatpart.tgz
sync

И отформатировать второй раздел в ext2, распаковав туда rootfs:

su
mkfs.ext2 /dev/sdb2
mkdir /mnt/wmrootfs
mount /dev/sdb2 /mnt/wmrootfs
tar -xvf ~/extpart.tgz
sync

После этого можно вставить SD-карту в ноутбук, включить его и посмотреть на надпись «Loading Windows...», которая плавно сменяется на вывод kmsg :)

Единственный нюанс — здесь собрана минимальная рутфс со всем необходимым софтом, включая dpkg и apt. Чтобы поставить XOrg и другие программы нужно искать свисток на чипе Realtek RT3070, либо же организовывать локальный файловый репозиторий на USB-флэшке (ведь в комплекте нет даже веб-сервера, который можно было бы развернуть на локалхосте)... но это мы с вами оставим уже для следующей статьи :)

В общем и целом, гиковские перспективы у таких гаджета есть. Если бы у меня было чуточку больше времени, я бы портировал в фреймбуфер эмулятор NES и SEGA, как я это делал для детского MIPS-ноутбука и мы бы с вами даже провели тесты — чьи 300МГц быстрее!

❯ Заключение

Вот такая статья об интересном детском ноутбуке у нас с вами сегодня получилось. Конечно нельзя сказать, что такой ноутбук является альтернативой старенькому ThinkPad'у с Арчем на борту, но сама концепция и понимание того, что твой гаджет работает на ARM-процессоре, как минимум достойна внимания!

А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.

Очень важно! Разыскиваются девайсы для будущих статей!

Друзья! Для подготовки статей с разработкой самопальных игрушек под необычные устройства, объявляется розыск телефонов и консолей! В 2000-х годах, китайцы часто делали дешевые телефоны с игровым уклоном — обычно у них было подобие геймпада (джойстика) или хотя бы две кнопки с верхней части устройства, выполняющие функцию A/B, а также предустановлены эмуляторы NES/Sega. Фишка в том, что на таких телефонах можно выполнять нативный код и портировать на них новые эмуляторы, чем я и хочу заняться и написать об этом подробную статью и записать видео! Если у вас есть телефон подобного формата и вы готовы его задонатить или продать, пожалуйста напишите мне в Telegram (@monobogdan) или в комментарии. Также интересуют смартфоны-консоли на Android (на рынке РФ точно была Func Much-01), там будет контент чуточку другого формата :)

А также я ищу старые (2010-2014) подделки на брендовые смартфоны Samsung, Apple и т. п. Они зачастую работают на весьма интересных чипсетах и поддаются хорошему моддингу, парочку статей уже вышло, но у меня ещё есть идеи по их моддингу! Также может у кого-то остались самые первые смартфоны Xiaomi (серии Mi), Meizu (ещё на Exynos) или телефоны Motorola на Linux (например, EM30, RAZR V8, ROKR Z6, ROKR E2, ROKR E5, ZINE ZN5 и т. п., о них я хотел бы подготовить специальную статью и видео т. к. на самом деле они работали на очень мощных для своих лет процессорах, поддавались серьезному моддингу и были способны запустить даже Quake!). Всем большое спасибо за донаты!

Подготовлено при поддержке TimeWeb.Cloud

Очень хотелось к 24-м годам стать владельцем не только десятки, но ещё и иномарки. Изначально думал взять короллу сотку или что-то из JDM прульных (на Кубани их довольно много и кузова у них в относительно неплохом состоянии), но по итогу обратил внимание на корейцев... И что-ж, я был неправ, когда говорил мол "им никогда не достичь уровня японцев, кредитотошноты".

...которая работает на первых Android-смартфонах в мире, компьютерах из 90-х и даже Mac'ах! Часть 2.

Иногда у меня лежит душа просто взять и написать какую-нибудь небольшую игрушку с нуля, без использования готовых движков. В процессе разработки я ставлю перед собой интересные задачки: игра должна весить как можно меньше, работать на как можно большем числе платформ и использовать нетипичный для меня архитектурный паттерн. Недавно я начал писать ремейк классических «танчиков» и в рамках серии статей готов рассказать о всех деталях разработки трёхмерной игры с нуля в 2025 году. Если вам интересно узнать, как работают небольшие 3D-демки «под капотом» от написания фреймворка до разработки геймплея — жду вас под катом!

❯ Предисловие

Ещё в начале этого года, мне взбрело в голову проверить насколько концепция «Write once, run anywhere» правдива. Все мы знаем, что Java достаточно обширно используется в Enterprise-секторе по типу банков, Android-гаджетах в качестве языка, на котором написано около 80% системы и даже в смарт-карточках, куда входят привычные нам SIM и банковские карты.

Изначально я хотел написать игру, которая работала бы не только на самых первых Android-смартфонах в мире, но ещё и на ретро-кнопочных телефонах, и при всём этом была 3D. В течении недели, я успел написать некоторые наработки для трёхмерной гоночки с примитивной физикой на основе «линий»:

Но затем я понял, что лишаюсь очень многих фич языка. Дело в том, что игры для Java-телефонов писались не столько на самой «джаве», сколько на её своеобразном диалекте. В мире C/C++ такой подход принято называть «C с классами», но в случае Java - подход заключался в написании большей части логики в одном-двух классах для улучшения производительности игры. Наследование, полиморфизм и абстракции на кнопочных телефонах использовать не рекомендуется. Кроме того, версия JDK в кнопочных телефонах была на уровне 1.3 — а значит, никаких дженериков и иных полезных фишек Java.

По итогу я решил сфокусироваться на относительно свежем HTC Dream — первом серийном Android-смартфоне в мире, который вышел в далёком 2008 году с Android 1.0 на борту. В нём используется уже не JVM, а своя виртуальная машина Dalvik с собственным байткодом и версией JDK — 1.5, да и процессор здесь значительно помощнее, а следовательно и куда больше возможностей для разработки!

Поскольку игру я разрабатываю и отлаживаю на ПК, у меня также есть отдельный билд и для ретро-компьютеров с GPU из 90-х и нулевых. И в рамках статьи, мы, конечно же, сделаем с вами практические тесты!

❯ Рендер

В первой части мы с вами закончили на том, что написали основу для игры — фреймворк, который включает в себя рендерер, менеджер ресурсов на слабых ссылках, некое подобие графа сцены с компонентной системой и загрузчик уровней. Но этого всё ещё мало для 3D-игры и, что самое важное, все эти модули ещё не оптимизированы.

Например, если грузить уровень «в лоб» и на каждый кубик выделять по отдельному игровому объекту, который «рисует сам себя отдельно» — мы быстро столкнемся с тем, что количество вызовов отрисовки (DIP'ов) превысит все разумные нормы. Для уровня в 16x16 блоков это уже целых 256 DIP'ов - а вкупе с другими танчиками и UI - не менее 260-270.

Самая базовая оптимизация в таком случае — это отсечение по пирамиде видимости (Frustum culling). Концепция простая: для отрисовки всего, что мы видим с вами на экране используется три матрицы размерности 4x4: мировая (позиция и поворот объекта в мире), вида (камера, позиция из «глаз») и проекции. При перемножении, они образуют так называемую WorldViewProjection-матрицу и если каждую вершину модели умножить на эту матрицу — то мы получаем её позицию в Clip-Space (или NDC) пространстве. Далее растеризатор берёт каждые три трансформированные вершины в качестве углов треугольника и отрисовывает их в рендертаргет - в нашем случае, это экран. Именно за счёт перспективной матрицы проекции и Z-буфера, мы с вами и получаем тот самый эффект трёхмерного пространства.

Если взять произведение матрицы вида с матрицей проекции и разбить её на плоскости, соответствующие каждой стороне мира (вверх, вниз, влево, вправо, вперёд, назад) — то путём выполнения простейшей проверки можно понять — находится ли точка мирового пространства в текущей позиции камеры:

public void calculate(Matrix viewProj) {
float[] items = viewProj.Matrix;
planes[0].set(items[3] - items[0], items[7] - items[4], items[11] - items[8], items[15] - items[12]).normalize();
planes[1].set(items[3] + items[0], items[7] + items[4], items[11] + items[8], items[15] + items[12]).normalize();
planes[2].set(items[3] + items[1], items[7] + items[5], items[11] + items[9], items[15] + items[13]).normalize();
planes[3].set(items[3] - items[1], items[7] - items[5], items[11] - items[9], items[15] - items[13]).normalize();
planes[4].set(items[3] - items[2], items[7] - items[6], items[11] - items[10], items[15] - items[14]).normalize();
planes[5].set(items[3] + items[2], items[7] + items[6], items[11] + items[10], items[15] + items[14]).normalize();
}

// Allocation-less
public boolean isPointInFrustum(float x, float y, float z)
{
for(int i = 0; i < planes.length; i++)
{
Plane plane = planes[i];

if ((plane.A * x) + (plane.B * y) + (plane.C * z) + plane.D <= 0)
return false;
}

return true;
}

Далее проверить попадает ли наш кубик или танчик в кадр — дело техники. Есть два подхода: подсчитать Bounding-sphere для модели (радиус относительно самой нижней и самой верхней вершины), или Bounding-box. В самом простом случае, можно обойтись проверкой самой нижней и самой верхней точки Bounding-box'а, однако в некоторых случаях такой алгоритм может давать сбой — например если уткнутся в «стенку» носом в игре:

public boolean isMeshRendererInFrustum(MeshRenderer renderer) {
float x = renderer.Parent.Position.X;
float y = renderer.Parent.Position.Y;
float z = renderer.Parent.Position.Z;
Vector min = renderer.Mesh.BoundingMin;
Vector max = renderer.Mesh.BoundingMax;

return isPointInFrustum(x + min.X, -(y + min.Y), z + min.Z) || isPointInFrustum(x + max.X, -(y + max.Y), z + max.Z);
}

Конкретно в нашем случае, такая оптимизация помогает сэкономить около 100 DIP'ов и даёт неплохой прирост FPS. На Galaxy S3 с Mali 400MP4 мы получаем стабильные 60FPS, в то время как на Xperia Play — около 30... Что-ж, этого всё равно мало, тем более для смартфона, в котором GPU — кровный брат Xenos в Xbox 360...

Нарисовать 256 кубиков для GPU, даже мобильного — не проблема, особенно если они не бьют по филлрейту. Однако на классических мобильных GPU был строгий бюджет на число DIP'ов — в идеале не более 100, иначе FPS заметно просаживается даже на примитивной геометрии. Поэтому для оптимизации можно использовать технику батчинга: объединяем все кубики с одним материалом в сцене в одну большую модель и рисуем за один вызов DIPUP:

public void bake() {
int uniqueMaterials = 0;

batchList.clear();
batchRenderers.clear();
world.findComponentsOfType(BatchedMeshRenderer.class, batchRenderers);

for(int i = 0; i < batchRenderers.size(); i++) {
BatchedMeshRenderer renderer = batchRenderers.get(i);
renderer.IsTakenByBatcher = false;

if(renderer.Mesh != null && renderer.Material != null) {
if(renderer.Mesh.Buffers.length != 1)
continue; // Only simple meshes is supported now

Batch batch = meshes.get(renderer.Material);

if(batch == null)
meshes.put(renderer.Material, batch = new Batch(renderer.Material));

batch.addMesh(renderer);
}
}

for(Map.Entry<Material, Batch> materialBatch : meshes.entrySet()) {
batchList.add(new BatchHolder(materialBatch.getKey(), materialBatch.getValue()));
materialBatch.getValue().finish(); // Upload mesh to GPU
}
}

После этого, FPS поднимается до очень приятных значений - целых 45! Однако есть и обратная сторона: эта техника очень сильно бьёт не только по памяти, но и в случае динамического батчинга (танки ведь уничтожают кубики) - по процессору. Однако можно и далее оптимизировать этот алгоритм путём разбиения батчей на сетку, чтобы отсекать невидимые группы "кубиков" :)

Следующая тема — это материалы для поверхностей, описывающие внешний вид модели на экране. В первой статье я написал базовую систему материалов, которая оборачивала в себе набор рендерстейтов и парочку текстур: Diffuse и Detail. Но мало кто помнит, что ещё до шейдеров, в FFP был довольно мощный инструмент, именуемый комбайнерами. По сути, комбайнеры — это возможность задействования сразу нескольких текстурных юнитов для смешивания двух и более текстур за один вызов отрисовки.

Поэтому я решил написать загрузчик для материалов, описанных в простом текстовом формате по типу ini-файлов. В секции Texture описываются используемые текстуры, которые затем подгружаются из пула ресурсов, в RenderStates — напрямую указаны поля в классе Material, а в Combiners — очень-очень примитивная вариация на тему шейдеров!

[Texture]
Primary = textures/t72_diffuse.tex
Secondary = textures/brick.tex

[RenderStates]
AlphaTest = 0
AlphaTestValue = 1

DepthWrite = 1
DepthTest = 1
AlphaBlend = 0
Fog = 1
Unlit = 1

[Combiners]
Sample Primary
Interpolate Secondary 0.3
MultiplyColor Primary

Изначально я хотел сделать чтобы материалы описывали эдакий набор инструкций как «шейдеры» в Quake 3. Однако учитывая отсутствие лямбд в Java 1.5, реализация на интерфейсах (и тем более на рефлексии) не впечатлила своей производительностью и я решил сделать «программируемыми» только сами комбайнеры. Суть простая: отдельные псевдо-шейдеры реализуют интерфейс FixedFunctionShader и в теле метода onApply применяют необходимые операции над комбайнерами. При этом строго запрещается менять стейт самого графического API кроме биндинга текстур:

static class Sample implements BaseGraphics.FixedFunctionShader {

@override
public void onApply(Material material, int combiner, float[] params) {
if(params.length != 1)
throw new ShaderException(this, material, params, "Expected 1 argument");

int texId = (int)params[0];
Texture2D tex = material.Textures[texId];

if(tex == null)
throw new ShaderException(this, material, params, "Texture " + texId + " was null");

tex.bind();

glTexEnvi(GL_TEXTURE_ENV, GL_COMBINE_RGB, GL_REPLACE);
glTexEnvi(GL_TEXTURE_ENV, GL_COMBINE_ALPHA, GL_REPLACE);
glTexEnvi(GL_TEXTURE_ENV, GL_SRC0_RGB, GL_TEXTURE0 + combiner);
glTexEnvi(GL_TEXTURE_ENV, GL_SRC0_ALPHA, GL_TEXTURE0 + combiner);

glTexEnvi(GL_TEXTURE_ENV, GL_OPERAND0_RGB, GL_SRC_COLOR);
glTexEnvi(GL_TEXTURE_ENV, GL_OPERAND0_ALPHA, GL_SRC_ALPHA);
}
}

Затем при вызове отрисовки модели, рендерер выполняет «инструкции» для таких комбайнеров по одному и если нужно — откатывается до простой «однотекстурной» версии (драйвер GLES на Mali-400 и VideoCore IV не поддерживает комбайнеры, несмотря на то, что спецификация требует их поддержки). Получается довольно шустро:

if(GPUClass.QualityLevel >= com.monobogdan.engine.GPUClass.QUALITY_LEVEL_NORMAL) {
for (int i = 0; i < Material.COMBINER_STAGE_COUNT; i++) {
// Reset combiner state
glActiveTexture(GL_TEXTURE0 + i);
glDisable(GL_TEXTURE_2D);
}

for (int i = 0; i < material.Shaders.length; i++) {
Material.ShaderInstance instance = material.Shaders[i];

glActiveTexture(GL_TEXTURE0 + i);
glTexEnvi(GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_COMBINE);
glEnable(GL_TEXTURE_2D);
instance.Shader.onApply(material, i, instance.Params);
}
} else {
// Single texture fallback for very slow GPU's
glActiveTexture(GL_TEXTURE0);
setState(GL_TEXTURE_2D, material.Textures[0] != null);
material.Textures[0].bind();
}

Следующая тема — рендеринг текста. В более ранних статьях я обычно не парился над демками и просто рисовал текст нативными средствами системы в текстуру, а затем рисовал полноэкранный квад. Такая методика работает шустро на смартфонах, но очень тормозная на ПК и более того, такая текстура занимает слишком много VRAM! Однако чаще всего я использую так называемые битмапные шрифты, которые состоят из атласа — текстуры с «запеченными» буквами и информации о том, где какой символ в ней находится. Для генерации таких шрифтов я использую утилиту BMFont, а сам код рендеринга получается очень простым:

public void drawString(BitmapFont font, Vector color, float x, float y, String str) {
if(font == null)
throw new NullPointerException("font was null");

if(str == null)
return;

int sz = font.Size / 2;

for(int i = 0; i < str.length(); i++) {
char chr = str.charAt(i);

if(chr == ' ')
x += sz;
else {
BitmapFont.CharacterInfo chrInfo = font.getCharacter(chr);
drawImage(font.Pages[chrInfo.Page], x, y + chrInfo.YOffset, chrInfo.X, chrInfo.Y, chrInfo.Width, chrInfo.Height, chrInfo.Width, chrInfo.Height, color);
x += chrInfo.Width;
}
}
}

И результат - весьма симпатичным:

В целом, далее особо оптимизировать и нечего для рендерера. Инстансинга в FFP нет, шейдеров — тоже, а рендер идентичный и на Android, и на ПК. Поэтому имеем что имеем!

❯ Аллокации

Однако когда я начал отлаживать игру на смартфонах, я заметил резкие просадки кадров и абсолютно нестабильный FPS. При этом характер лагов был константный: раз в 2-3 секунды просадка в 20 кадров. Заглянув в logcat, я обнаружил что Dalvik постоянно вызывает GC (сборщик мусора) и блокирует все потоки на невероятные 16мс — даже для простейших объектов в «куче»! В зависимости от устройства, Dalvik выделяет от 8 до 32Мб памяти для каждого приложения - что очень немного!

В первой статье я рассказывал о том, что большинство объектов у меня мутабельные и предполагают аллокацию не в update/draw, а в конструкторе компонента. Это касается векторов, матриц и иных примитивных классов для различных расчетов — ведь в отличии от .NET, в Java нет Value-типов, которые можно выделить на стеке, кроме примитивов. Например, если в C# написать такой код для сложения двух векторов:

struct Vector3 {
public float X, Y, Z;

public Vector3(float x, float y, float z)
{
X = x;
Y = y;
Z = z;
}

public static Vector3 operator +(Vector3 a, Vector3 b)
{
return new Vector3(a.X + b.X, a.Y + b.y, a.Z + b.z);
}
}

...

Transform.Position += Velocity;

То из-за того, что Vector3 — простая структура без ссылок на управляемые объекты, которая не требует контроля от GC, рантайм .NET выделит её на стеке, а не в куче и автоматически удалит при выходе из скоупа метода, где она использовалась. Если попытаться сделать такое в Java:

public static Vector3 add(Vector3 a, Vector3 b)
{
return new Vector3(a.X + b.X, a.Y + b.y, a.Z + b.z);
}

...

transform.position = Vector3.add(transform.position, velocity);

То мы получим аллокацию для каждого объекта, вызывающий этот участок кода на каждый кадр. И когда придёт время вызывать GC — он обязательно тормознет игру и вызовет огромные фризы, прямо как в Minecraft на ПК. Главный нюанс здесь в том, что Dalvik оптимизирован под минимальное потребление памяти и поэтому начинает слишком часто вызывать GC, тормозя работу игры. В смартфонах с большим объёмом ОЗУ (хотя-бы 1Гб) таких проблем уже нет.

Но как я уже и сказал выше — мои игровые объекты и компоненты написаны так, чтобы не нагружать ни GC, ни кучу, но сборщик мусора всё равно продолжает тормозить игру, а значит нужно максимально экономить аллокации. Начав профайлить код, я обнаружил что огромное число аллокаций приходится на... итераторы! Да-да, та же самая проблема, что и в примере с векторами: даже несмотря на крошечный вес в памяти, итерации в каждом кадре засоряют хип и по итогу вызывают GC. Решение: перевести все индексированные списки на классический for:

И после этого, частота вызова GC наконец-то стабилизировалась!

❯ Ввод

Отдельный вопрос — это грамотная обработка ввода. Хочется чтобы наша игра поддерживала не только клавиатуру, но и геймпады, а на смартфонах — ещё и виртуальные джойстики. Чтобы не размазывать подсистему ввода в игре на 150 источников как в Unity, есть смысл её абстрагировать на некий виртуальный геймпад с необходимыми для игры кнопками: в нашем случае это стрелки и кнопка стрельбы.

Затем необходимо замаппить физические кнопки на наш виртуальный геймпад. Для этого, на смартфонах я сделал таблицу с маппингом, которая подходит для большинства игровых гаджетов: Xperia Play, игровых консолей на Android'е из 2012-го и даже смартфонов с аппаратными QWERTY-клавиатурами. И если захочется добавить возможность переназначения кнопок — это тоже не станет проблемой!

private static int[] xperiaPlayMapping = {
KeyEvent.KEYCODE_DPAD_UP, KeyEvent.KEYCODE_DPAD_DOWN, KeyEvent.KEYCODE_DPAD_LEFT, KeyEvent.KEYCODE_DPAD_RIGHT, KeyEvent.KEYCODE_DPAD_CENTER,
KeyEvent.KEYCODE_BACK, KeyEvent.KEYCODE_BUTTON_X, KeyEvent.KEYCODE_BUTTON_Y, KeyEvent.KEYCODE_BUTTON_R1, KeyEvent.KEYCODE_BUTTON_L1
};

private static int[] genericQWERTYMapping = {
KeyEvent.KEYCODE_A, KeyEvent.KEYCODE_D, KeyEvent.KEYCODE_W, KeyEvent.KEYCODE_S, KeyEvent.KEYCODE_ENTER, KeyEvent.KEYCODE_SPACE, KeyEvent.KEYCODE_J, KeyEvent.KEYCODE_K,
KeyEvent.KEYCODE_Q, KeyEvent.KEYCODE_E
};

public static int[][] ConversionTable = {
xperiaPlayMapping,
genericQWERTYMapping
};

...

private int resolveGamePadTranslationTable(int keyCode) {
for(int i = 0; i < GamePadKeyTable.ConversionTable.length; i++) {
int[] keys = GamePadKeyTable.ConversionTable[i];

for(int j = 0; j < keys.length; j++) {
if(keyCode == keys[j])
return j;
}
}

return -1; // Not resolved
}

@Override
public boolean onKeyUp(int keyCode, KeyEvent event) {
int gamePadKey = resolveGamePadTranslationTable(keyCode);
handleKeyEvent(event.getScanCode(), Input.STATE_RELEASED);

if(gamePadKey != -1)
handleGamePadEvent(gamePadKey, Input.STATE_RELEASED);

return true;
}

По итогу, у нас есть унифицированное управление на ПК и смартфонах, покататься в нашей демке можно даже на легендарной Xperia Play!

Для смартфонов без аппаратной клавиатуры, виртуальный геймпад пишется буквально за 5 минут. Главное — использовать относительные нормализованные координаты для адаптивности и учитывать Aspect Ratio устройства, который может быть разным:

public void drawUI() {
VerticalInput = 0;
HorizontalInput = 0;

float scaled = UI_BASE_SIZE * Scale;
float baseY = 1.0f - (scaled * 3); // 0.7f is base coefficient for 1.0f scaling

if(game.Runtime.UI.imageButton(arrowUp, scaled, baseY, scaled, scaled, true))
VerticalInput = 1;

if(game.Runtime.UI.imageButton(arrowDown, scaled, baseY + (scaled * 2), scaled, scaled, true))
VerticalInput = -1;

if(game.Runtime.UI.imageButton(arrowLeft, 0.0f, baseY + scaled, scaled, scaled, true))
HorizontalInput = -1;

if(game.Runtime.UI.imageButton(arrowRight, scaled * 2, baseY + scaled, scaled, scaled, true))
HorizontalInput = 1;
}

❯ Тестируем игру

Пришло время протестировать то, что мы успели с вами сделать за неделю. И сегодня в тестах участвует сразу несколько машинок: Asus eeePC 4G в роли «компьютера из 90-х», Sony Ericsson Xperia Play, iPhone 4S с нюансом и Samsung Galaxy Y Pro. Все гаджеты по своему хороши, имеют разные GPU и всех их объединяет статус легендарных.

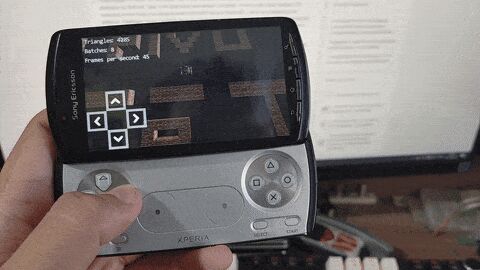

Начинаем с SE Xperia Play 2011 года выпуска, который изначально позиционировался как игровой смартфон. По сути, Xperia Play - чуточку переделанный Xperia Pro, где QWERTY-клавиатуру заменили на геймпад, при этом аппаратная платформа почти всех "сонериков" 2011 года идентичная: чипсет Qualcomm MSM8250 с ARMv7-совместимым ядром Scorpio на частоте 1ГГц и GPU Adreno 205 (ребрендинг ATI Imageon Z430, на архитектуре Xenos), 512Мб ОЗУ типа DDR1 и 512Мб флэш-памяти. С смартфонами в те годы была такая же ситуация, как и с компьютерами в начале нулевых: прогресс был слишком быстрым и уже в 2012 году, Xperia Play не тянул многие свежие игры из-за слабенького процессора и GPU!
Но в нашем случае, он показывает себя неплохо и стабильно тянет рендеринг уровня и танчика в 40-45 FPS... В играх на Unity3D, Adreno 205 таким результатом похвастаться не мог.

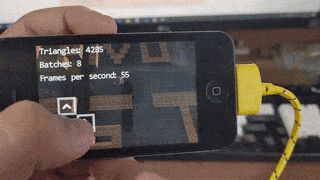

Переходим к iPhone 4S, который, как я уже сказал, с некоторым нюансом: это китайская реплика на Android. При этом довольно интересен тот факт, что у копии очень крутая IPS-матрица почти такого же разрешения (800x480 против 960x640), как и на оригинальном айфоне. Работает "клон" на базе чипсета MediaTek MT6515 2012 года выпуска с одним ядром Cortex-A9, работающим на частоте 1ГГц и GPU PowerVR SGX531 Ultra. Также в смартфоне установлено 256Мб оперативной памяти и 256Мб постоянной - в общем, типичный бюджетник тех лет. GPU от PowerVR - главное достоинство этого смартфона в плане гейминга, наша демка спокойно выдаёт 50-60 стабильных FPS. Я считаю что это прекрасный результат.

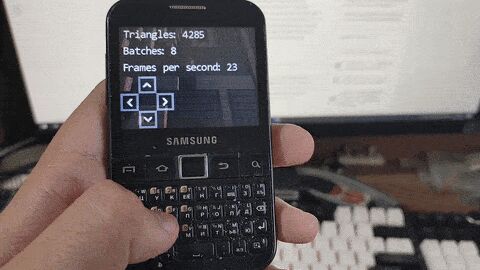

ERTY-клавиатурой, но и очень диковинным (и родственным Raspberry Pi) процессором Broadcom BCM21553 с одним ARMv6-совместимым ядром на частоте 832МГц и крайне необычным GPU собственной разработки VideoCore IV. Дело в том, что GPU в чипсетах Broadcom выполняет роль системного монитора и по архитектуре заметно отличается от классических видеоускорителей. По сути, это DSP с очень крутым векторным сопроцессором из-за чего его отчасти можно назвать софтрендером. Однако ранние драйвера для этого GPU были очень сырыми из-за чего большинство игр выдавали артефакты или работали очень медленно. Наша игрушка - не исключение, всего лишь 20 FPS при 240x320...

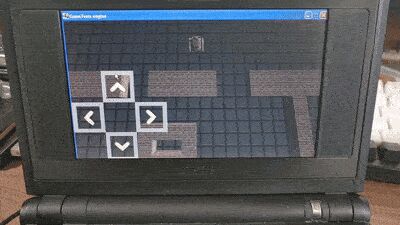

Переходим к довольно необычной машинке: Asus eeePC 4G. Первые модели легендарной линейки нетбуков отличались очень низкой ценой, довольно слабым и прожорливым процессором Celeron M 353 на архитектуре Dothan (прямой поток Pentium III Tualatin) и частоте 900МГц, встроенной графикой Intel GMA900 с поддержкой пиксельных шейдеров 2.0 и довольно небольшим объёмом ОЗУ в 512Мб типа DDR2. Здесь я проводил тесты на JRE 1.7 - и получил почти 60 FPS... за вычетом того, что раз в 3-4 секунды я получаю микрофризы и нагрузку на процессор в 80%. Однако сама JRE здесь не причём: такая высокая нагрузка связана с тем, что у GPU нет аппаратного вершинного конвейера и поэтому вся трансформация геометрии происходит на процессоре. Такой вот нюанс:

❯ Заключение

Вот такая статья о разработке 3D-игры с нуля у нас с вами получилась. Прошлые статьи в этой рубрике я писал в стиле туториала, но в этой я решил рассмотреть конкретные кейсы и архитектурные решения. И может она не настолько простая и понятная, как статья про разработку «самолетиков» или Top-Down стрелялки по зомби, думаю своего читателя она точно нашла! Если вам интересно, с кодом можно ознакомиться на моём Github.

А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.

Очень важно! Разыскиваются девайсы для будущих статей!

Друзья! Для подготовки статей с разработкой самопальных игрушек под необычные устройства, объявляется розыск телефонов и консолей! В 2000-х годах, китайцы часто делали дешевые телефоны с игровым уклоном — обычно у них было подобие геймпада (джойстика) или хотя бы две кнопки с верхней части устройства, выполняющие функцию A/B, а также предустановлены эмуляторы NES/Sega. Фишка в том, что на таких телефонах можно выполнять нативный код и портировать на них новые эмуляторы, чем я и хочу заняться и написать об этом подробную статью и записать видео! Если у вас есть телефон подобного формата и вы готовы его задонатить или продать, пожалуйста напишите мне в Telegram (@monobogdan) или в комментарии. Также интересуют смартфоны-консоли на Android (на рынке РФ точно была Func Much-01), там будет контент чуточку другого формата :)

А также я ищу старые (2010-2014) подделки на брендовые смартфоны Samsung, Apple и т. п. Они зачастую работают на весьма интересных чипсетах и поддаются хорошему моддингу, парочку статей уже вышло, но у меня ещё есть идеи по их моддингу! Также может у кого-то остались самые первые смартфоны Xiaomi (серии Mi), Meizu (ещё на Exynos) или телефоны Motorola на Linux (например, EM30, RAZR V8, ROKR Z6, ROKR E2, ROKR E5, ZINE ZN5 и т. п., о них я хотел бы подготовить специальную статью и видео т. к. на самом деле они работали на очень мощных для своих лет процессорах, поддавались серьезному моддингу и были способны запустить даже Quake!). Всем большое спасибо за донаты!

Статья написана при поддержке Таймвеб КЛАУД.

Привет, Пикабу! Ищу один интересный ретро-смартфончик с корнями из Китая. В 2009-2011 году, еще до массового развития Android, китайцы делали подделки современных на тот момент смартфонов с процессорами HiSilicon K3v2 (зачастую в менюшке их маскировали под Marvell PXA312 или MSM7200A). В основном это были клоны HTC HD2, HTC Touch Diamond 2, iPhone 3GS и некоторых моторолл, но вариации бывали самые разные. Ключевая фича - дуалбут в Android и WM с завода. Если у вас есть такой китаец - напишите пожалуйста в комментах. Готов принять в дар или купить, хочу сделать видеоролик и написать статью ;)

Если вдруг не знаете о моем блоге, то вот пример статьи: Устройства, которые мы потеряли: редчайший японский ноутбук с MIPS-процессором
