Новые БП с транзисторами на основе нитрида галлия от Asus

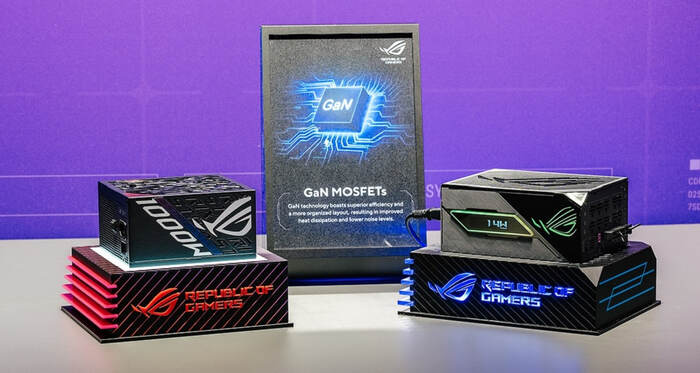

💥 На Gamescom 2024 компания ASUS показала БП ROG THOR 1600W Titanium III и ROG STRIX 1000W Platinum.
⚡️ Главная особенность — использование МОП-транзисторов на основе нитрида галлия (GaN). Новая технология сделает блоки питания на 30 % более эффективными, а также менее шумными благодаря лучшей циркуляции воздуха внутри.
💭 С ростом энергопотребления современными процессорами и предстоящими карточками RTX 5090 появилась необходимость в более мощных БП. Транзисторов на основе нитрида галлия имеют более компактные размеры, освобождая место для установки дополнительных радиаторов.
💰 Стоимость и характеристики новинок пока что остаются неизвестными, но зная Asus — удовольствие будет не из дешёвых.
#БП #Asus #Инновации
Ответ на пост «Помогите с документацией»1
LGM400HF65S4T1A - IGBT справочник. Даташиты. Аналоги. Параметры и характеристики.
Наименование: LGM400HF65S4T1A
Тип транзистора: IGBT + Diode
Тип управляющего канала: N
Максимальная рассеиваемая мощность (Pc), W: 1154
Предельно-допустимое напряжение коллектор-эмиттер |Vce|, V: 650
Максимально допустимое напряжение эмиттер-затвор |Vge|, V: 20
Максимальный постоянный ток коллектора |Ic| @25℃, A: 400(70C)
Напряжение насыщения коллектор-эмиттер типовое |VCE(sat)|, V: 1.55
Максимальное пороговое напряжение затвор-эмиттер |VGE(th)|, V: 5.8(typ)
Максимальная температура перехода (Tj), ℃: 150
Время нарастания типовое (tr), nS: 350
Общий заряд затвора (Qg), typ, nC: 4200
Тип корпуса: MODULE
Помогите с документацией1
Ответ Litrabol в «Пятничный тег [Моё]»3
Тоже решил "вспомнить детство". В моем исполнении ЭТО выглядит вот так. Слепил из чего под руку попало. Ничего не считал. Плату делать было влом :) Потратил около 40 мин. Заработало сразу. Частота - примерно 0.7Гц.
Детали кстати почти целиком отечественные (конденсаторы импортные только).Транзисторы - составные из пары КТ315 (благо у меня их много #comment_296003946) потому как я поставил на конденсаторы керамику по 6.6мкФ, соответственно высокоомные резисторы в базы (по 390к, на столе валялись) и на всякий случай захотелось сделать базы повысокоомнее.
Светодиоды - довольно уникальные: одни из первых осветительных светодиодов, опытное производство, делали на "Светлане". Вроде такие ставили в первые светодиодные светофоры (по словам человека который мне их примерно в 2004году задарил).
И выражаю всяческое "фи" тем, кто утверждает что "у KT315 - ноги ломкие". Это не ноги ломкие, это у вас руки кривые :).
Ответ на пост «Пятничный тег [Моё]»3
Раз пошла такая пьянка, то вот. Заколхозил своими руками. К сожалению без подробностей. Мультивибратор со светодиодами
Самодельная ПЕЧКА для Пайки МИКРОСХЕМ и РАЗЪЕМОВ на 1 сгоревшем Транзисторе
Как выпаять SMD деталь
Выпаять SMD микросхему или какой-нибудь другой компонент для новичков часто неразрешимой проблемой.
Во-первых: Не во всех есть паяльные фены.
А во-вторых: Даже те у кого есть не всегда умеют им нормально пользоваться.
Оказывается есть очень простой метод. И для этого даже не нужен паяльный фен. Нужна паяльная печка. Но её можно сделать самому.
Для этого нам понадобится какой-нибудь сгоревший транзистор средней мощности. Неважно, полевой или биполярный. И регулируемые блок питания, на ток до 10 А.
***Не забывайте соблюдать технику безопасности. Не превышайте температуру нагрева транзистора. Он может разлететься. Осторожность прежде всего.
Эту паяльную печку можно сделать как стационарную. Если вам приходится часто выполнять такую работу. Так и временную.
Но обязательно позаботиться о том, чтобы было можно легко заменить сгоревший транзистор на «новый» сгоревший.
Кому интересно более подробно узнать об этом посмотрите видео которое представлено ниже:
Сборка и подготовка паяльной печки к работе
Прежде чем приступить ещё раз проверяем транзистор. Чтобы не сжечь рабочий. Если увидели что он вышедший из строя можно приступать.

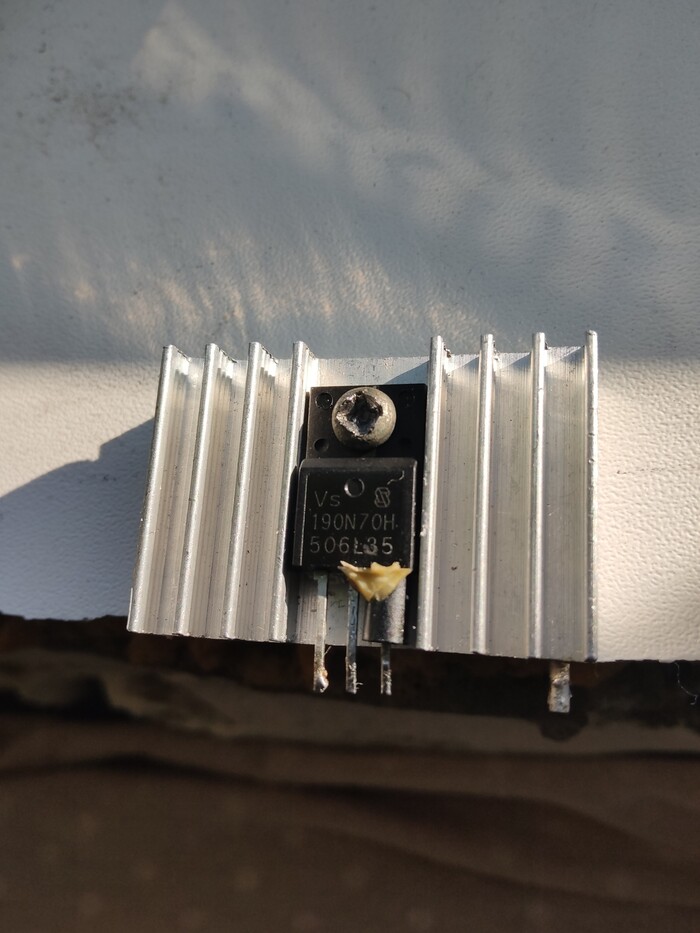

Использовать можно как полевые так и биполярные транзисторы. Главное условие чтобы они крепились на радиатор. И задняя площадка была металлическая.
Какие выводы использовать. Это большой роли не играет. Подбирается опытным путём. Подключаете блок питания и выставляете оптимальные ток и напряжения. Чтобы на задней металлической площадке транзистора легко плавился припой.
Для кустарного использования наша паяльная установка уже готова. А у кого есть желание можете её облагородить.
Сделать какую-то подставку и крепление транзистора. Также позаботиться о креплении токо подводящих проводов.
Единственное не забывайте чтобы для крепления транзистора не использовать габаритные металлические предметы. Так как они будут отбирать нужное тепло для пайки.
Размещаем эту импровизированную паяльную установку под нужной нам деталью на плате. И прогреваем несколько минут. Периодически проверяя пинцетом. После чего деталь легко должна сняться.
Таким способом можно выпаивать различные SMD детали. И не только микросхемы. А также транзисторы, диоды и даже индуктивности и разъёмы.
Как видно из показаний блока питания моя паяльная печь потребляет чуть больше 8,5 Вт. Хотя это немного может варьировать. В зависимости от использованного транзистора.
