Здравствуйте, господа!

Сегодня я хотел вам показать не привычный мне процесс конструирования с нуля, а ремонтно-реставрационный процесс.

Перед вами учебная модель паровой машины роторного типа. Привычный нам поршень здесь отсутствует, его функцию выполняет подвижный ротор, похожий на плоский лепесток, делающий неполный оборот в картере машины. В остальном это привычная нам машина двойного действия.

История данной машины достоверно неизвестна, точно известно лишь то, что она существовала на давно исчезнувшей кафедре физики одного из московских вузов. Мне эту машину подарил человек, что работал в корпусе, где когда-то располагалась эта кафедра.

При ближайшем рассмотрении машины, того, как она сделана, из каких материалов и с использованием каких станков, можно судить, что скорее всего изготовлена она была ещё до второй мировой войны . Вероятнее всего, в 20-30-х годах. На это так же косвенно указывкт то, что машина в основном сделана из чугуна. Из стальных частей имеется только корпус, склепанный из листов, на который пайкой закреплены декоративные накладки. Так же любопытно то, что часть резьб в машине метрические, не ходовых размеров, например м3.5, а часть дюймовые. Но все размеры механизмов и валов метрические.

При ремонте этой машины я приложил все усилия, что бы делать все наиболее приближенно к оригиналу и исторически достоверно, но где я мог сделать лучше, я старался так делать.

В таком виде машина попала ко мне. Имея утраты, следы ремонтов и практически полным отсутствием краски.

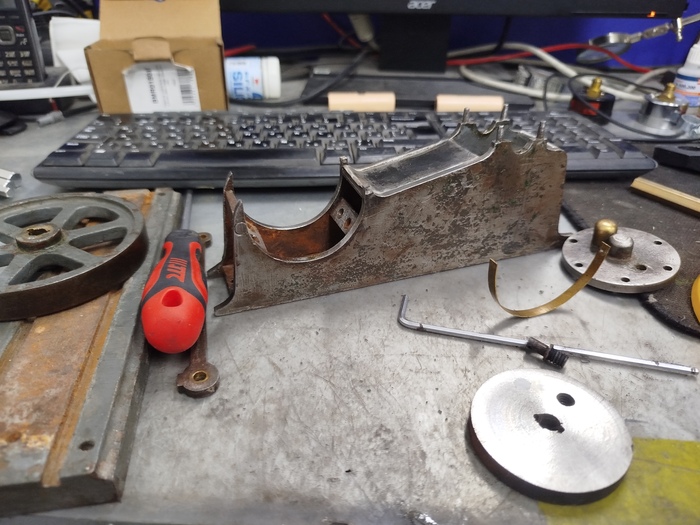

Первое, с чего я начал- это разборки машины.

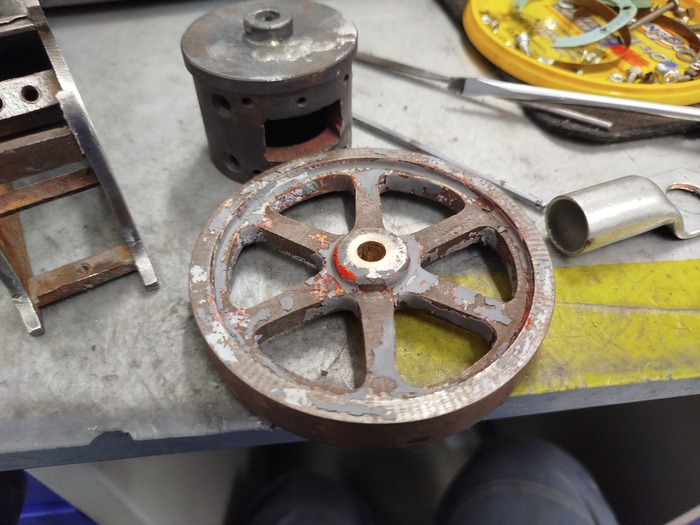

В ходе этого я выяснил, чем оперировал ее создатель. Он имел токарный, строгальный станок и как-то сверлил отверстия. Возможно, вручную, судя по их кривизне. Сделана модель из низкокачественного, очень пористого чугуна. Поры при изготовлении были залиты свинцом. Свинец мной был удален, отверстия разделаны дремелем и запаяны латунью. Так же в маховичке коленвала было кем-то сделано два дополнительных отверстия, одно из которых тоже было залито свинцом. Человек явно подбирал ход кривошипа опытным путем. Рассверлил, изготовил стальной штифт и впаял его латунью. После этого проточил поверхность для достижения чистоты.

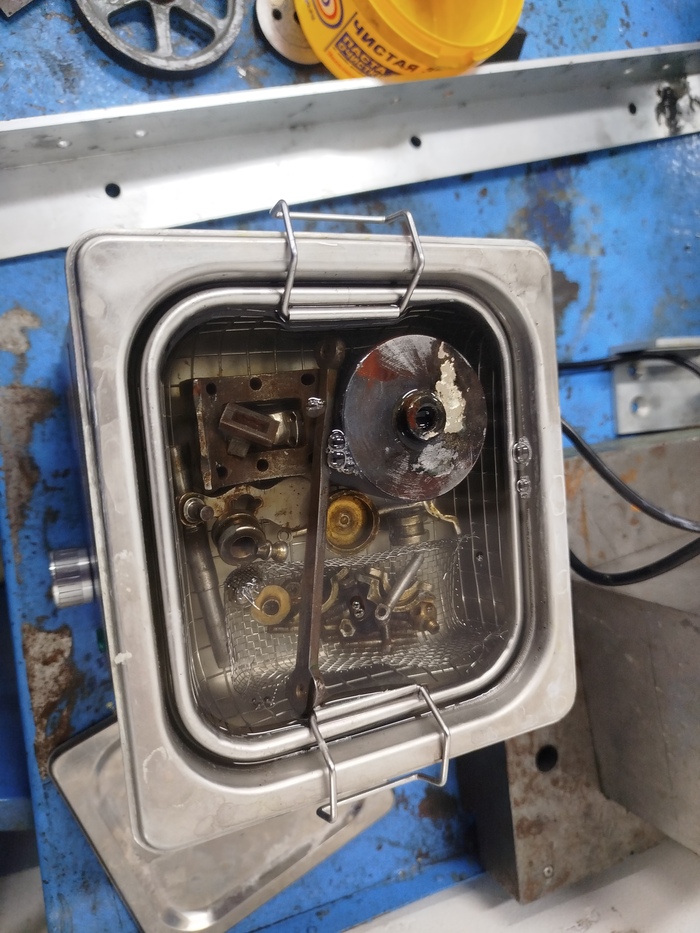

После этого части были отправлены в ультразвуковую ванну для отмывки от вековой грязи. Под краской проступил родной цвет.

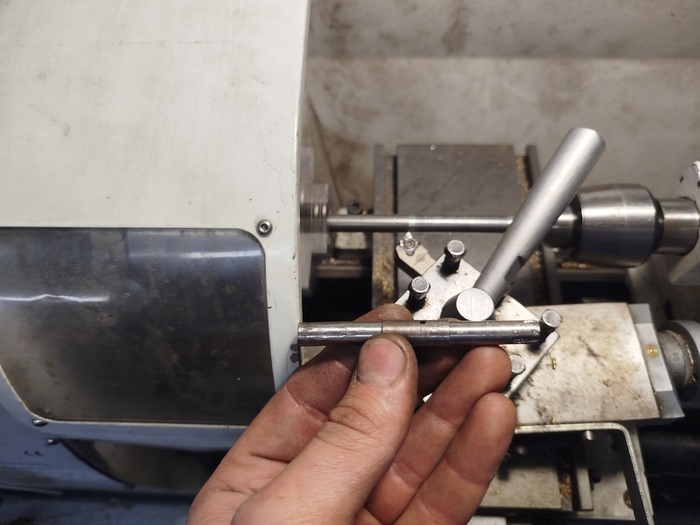

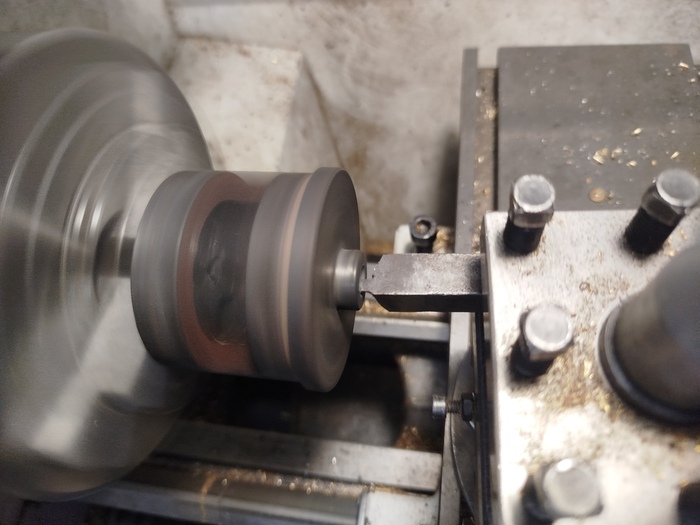

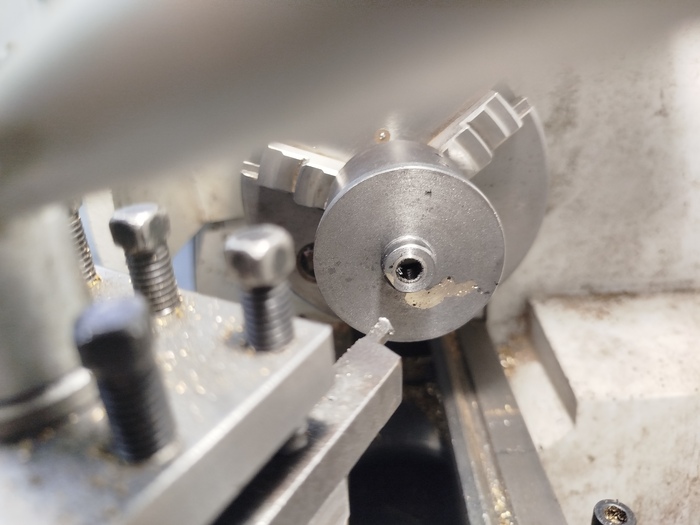

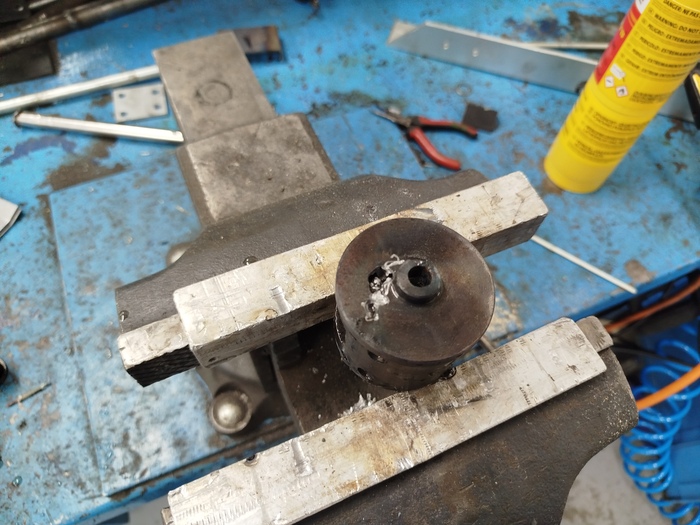

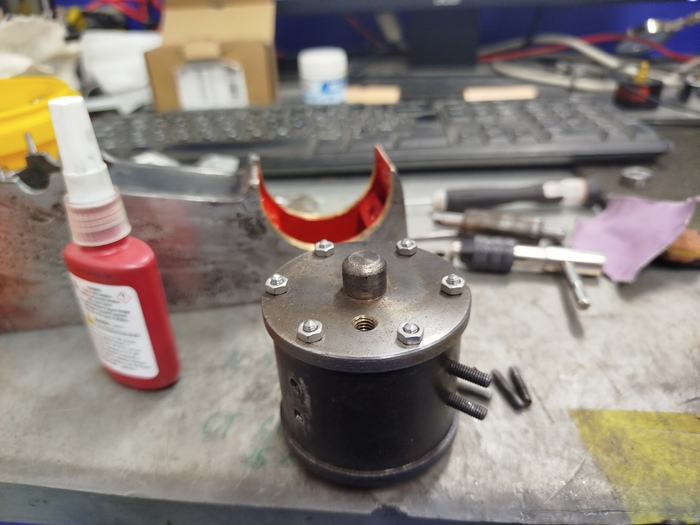

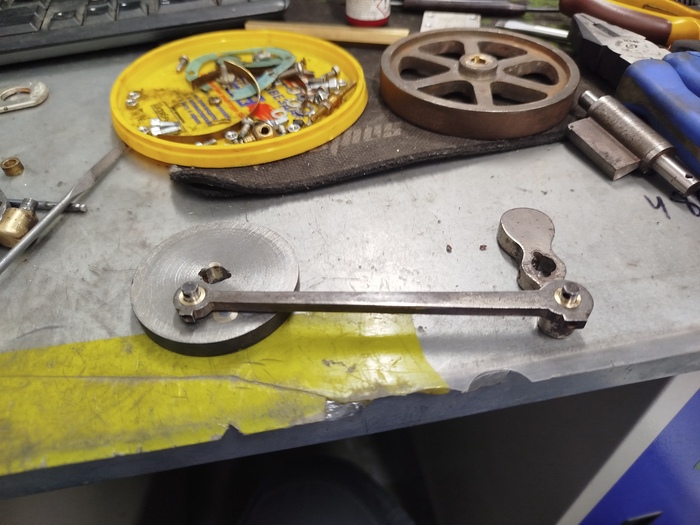

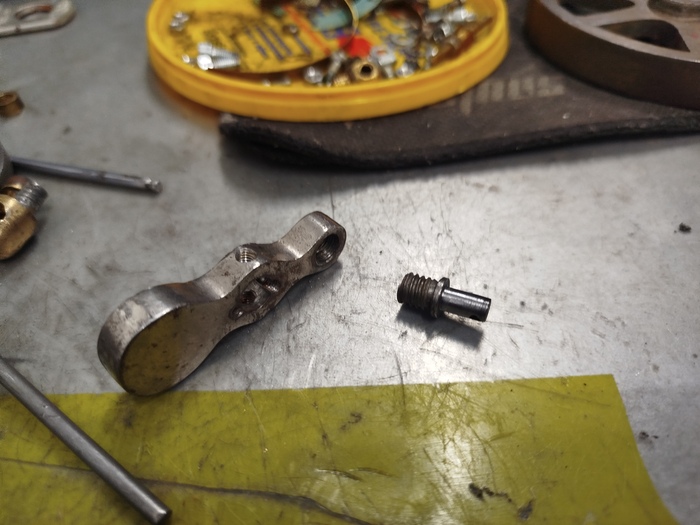

Далее я взялся за ремонт изношенной шейки и разбитой втулки картера. Шейка была наварена и проточена, картер расточен и завтулен. Втулки в кривошипно-шатунном механизме тоже заменил, заодно отполировав пальцы.

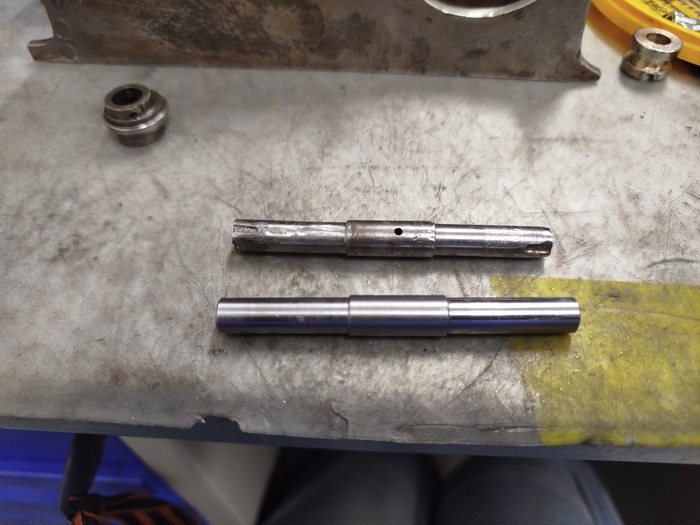

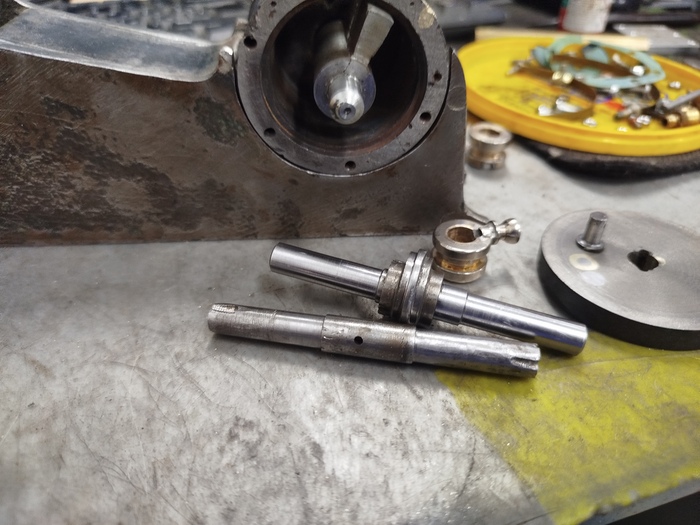

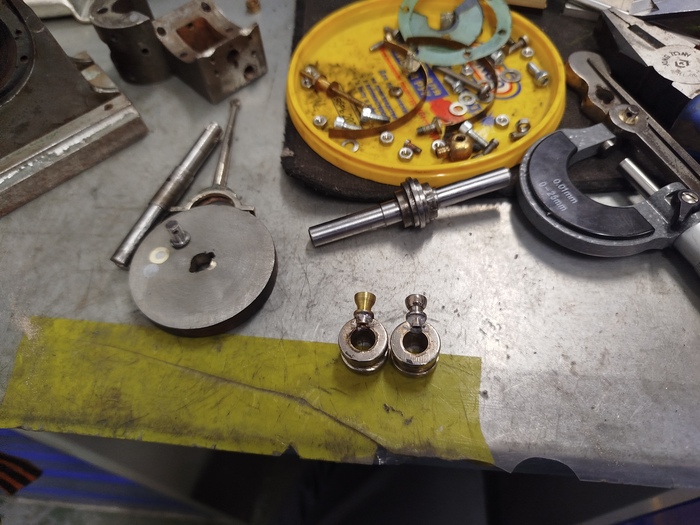

Следующий на очереди коленвал. Состояние родного удручает, а ещё кривизна и износ, по этому решил изготовить новый из прутка. В области работы втулок сделал небольшой плюс на компенсацию износа втулок. Получилось отлично.

На каждой втулке стоит маслёнка. Одна была утрачена. Изготовил новую.

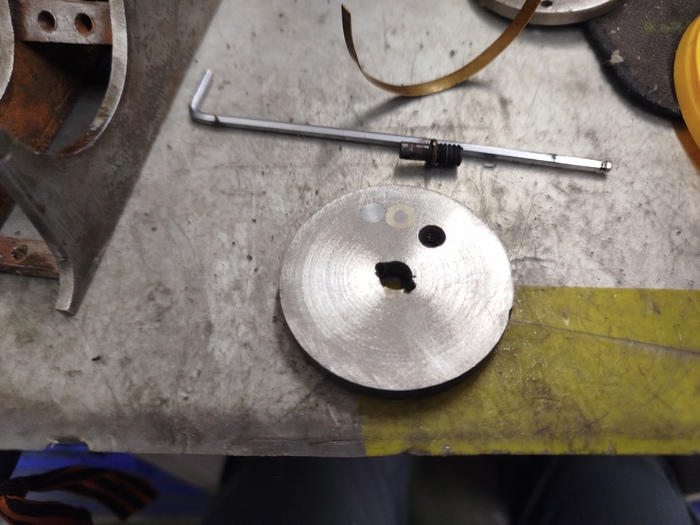

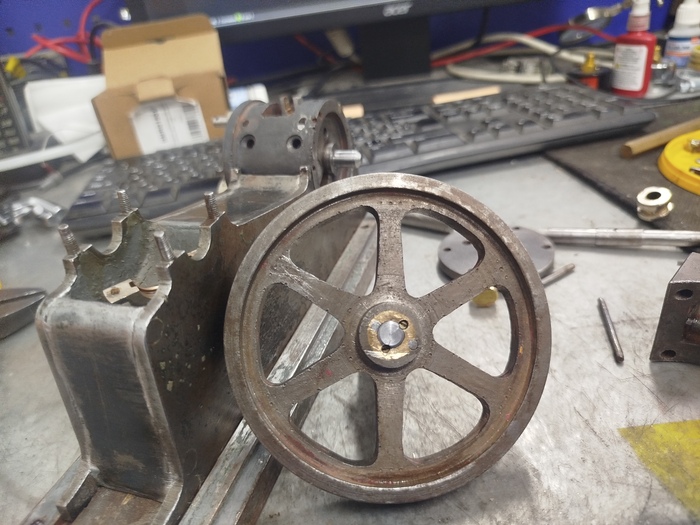

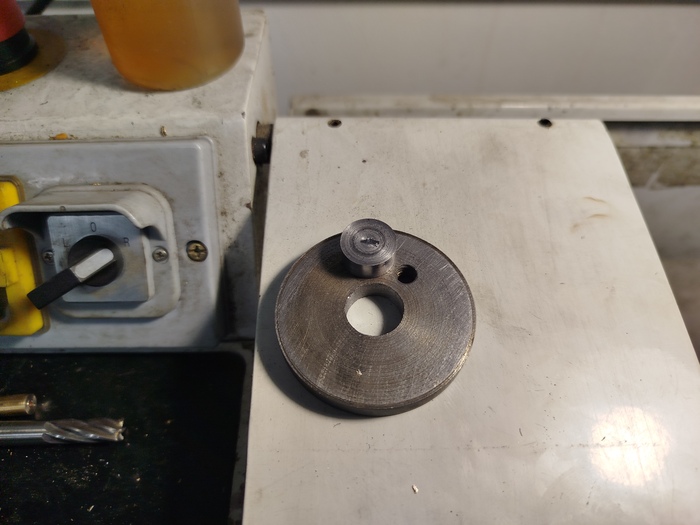

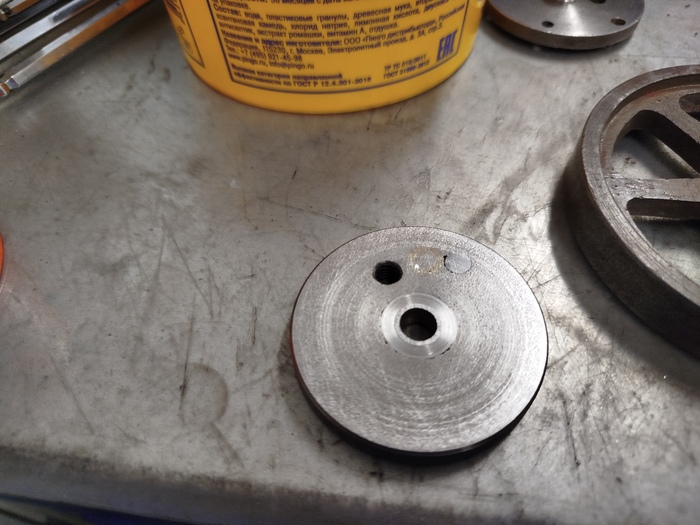

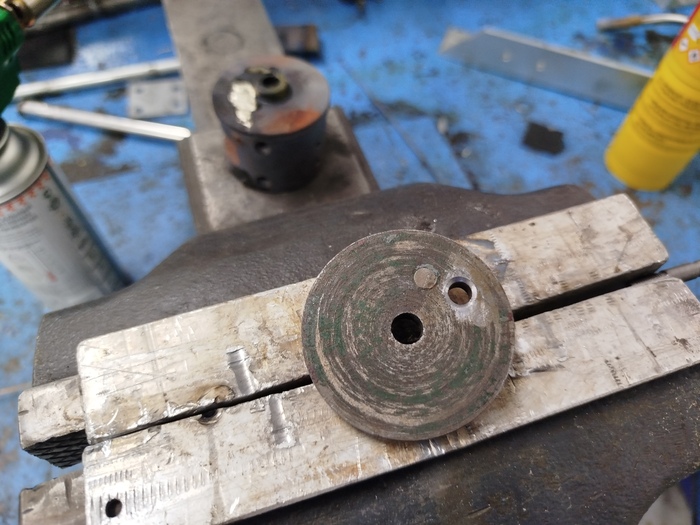

Тот, кто изготавливал эту машину, использовал метод фиксации маховиков на валу с помощью стопорных винтов. Отверсти, под винты были сильно разбиты, как и само отверстие под вал. Где это было необходимо, расточил и завтулил. В большом маховике с этим все было хорошо, дремелем сделал в валу пропилы, нарезал резьбу и на красный фиксатор резьбы закрутил два стопорных винта.

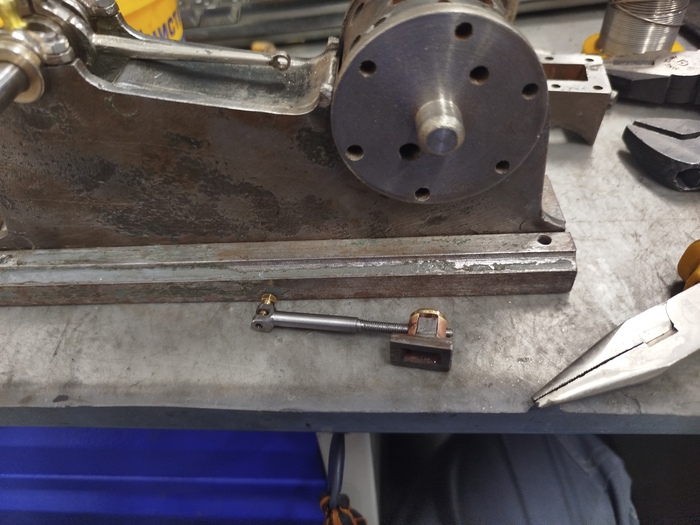

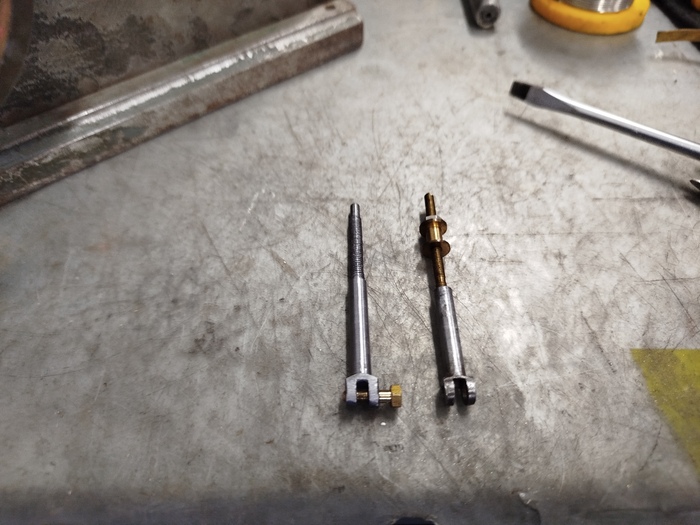

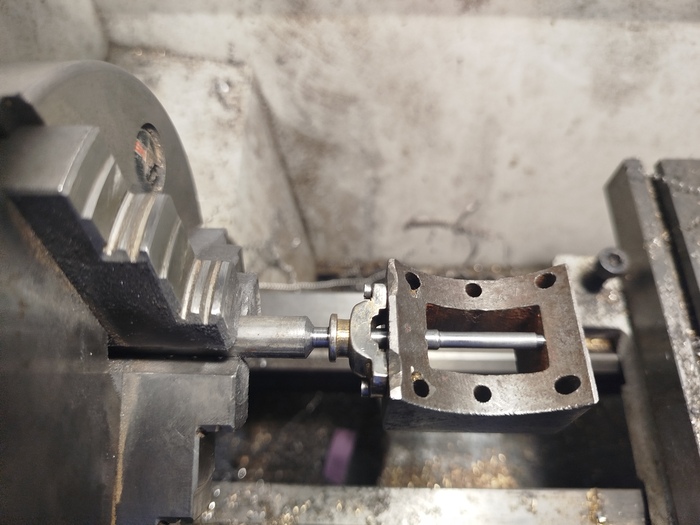

Теперь парораспределение. Парораспределитель тут привычного коробчатого типа, чугунный. Шток имел утраты и следы ремонта. Не задумываясь, делаем новый. Сальниковый узел с набивного переделал под два резиновых кольца.

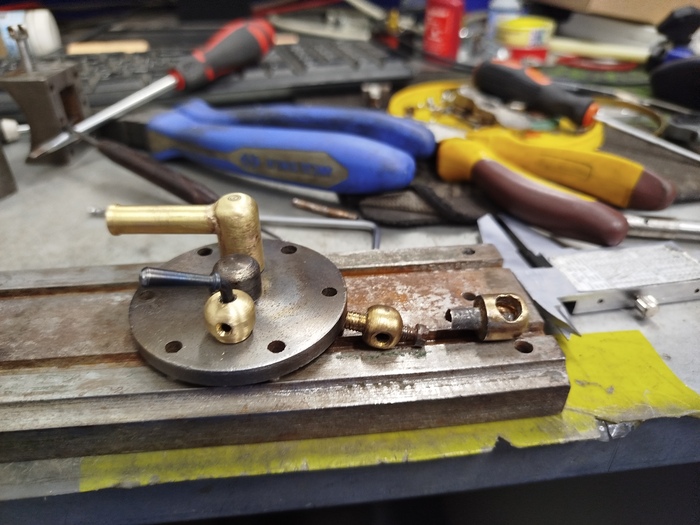

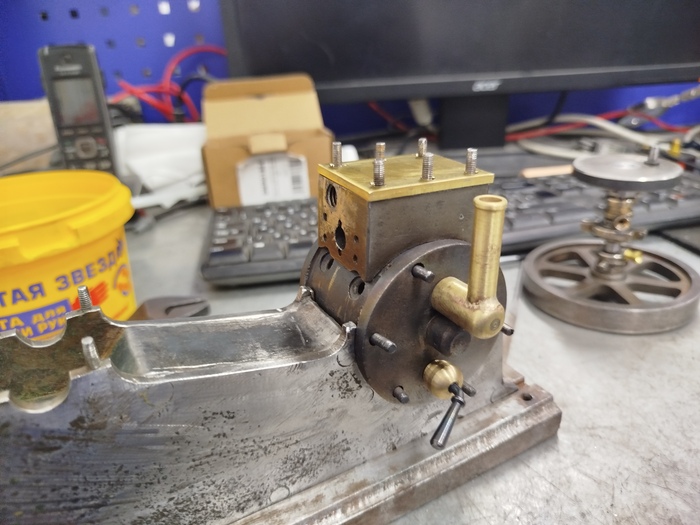

Новые детали на крышку ротора: кран спуска конденсата и трубка выпуска пара. Изготовлены по образу сохранившихся частей родных.

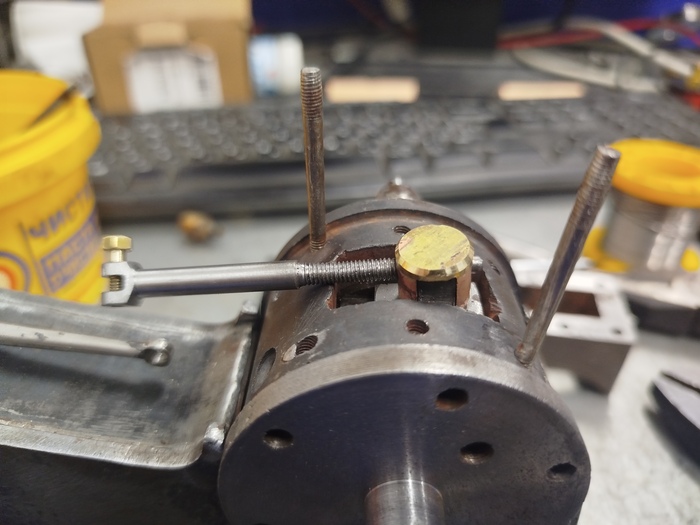

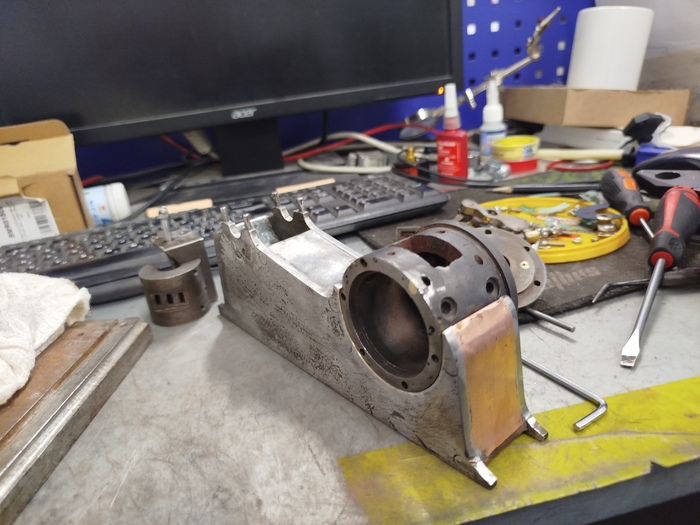

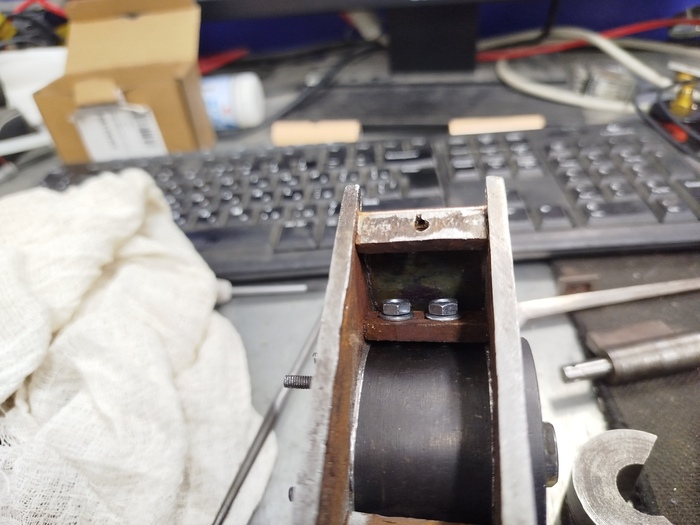

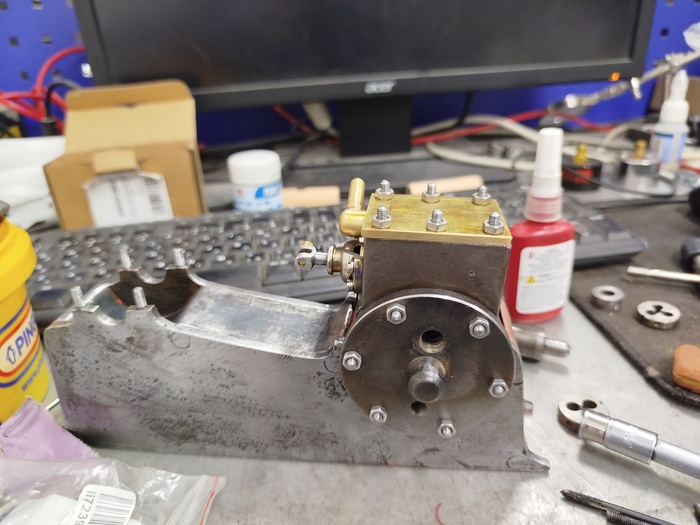

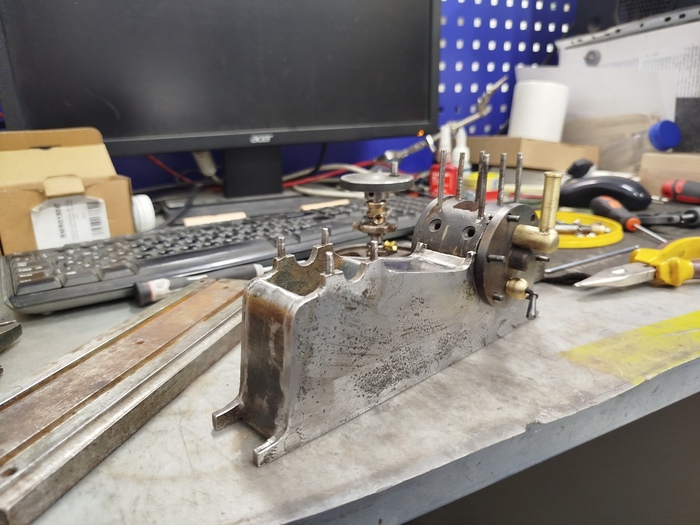

Взявшись за корпус, обнаружил, что одна декоративная панель была выломана и утеряна. За ней находятся два крепежных винта и без ее снятия их не открутить. Заменил винты на шпильки и впаял новую панель. А ещё изготовил новую латунную крышку на парораспределитель. Присутвующая была из алюминия, а это не соответствующий эпохе металл.

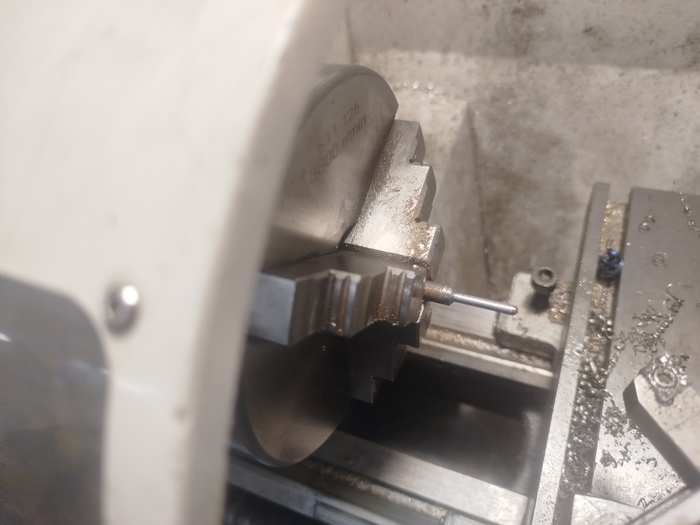

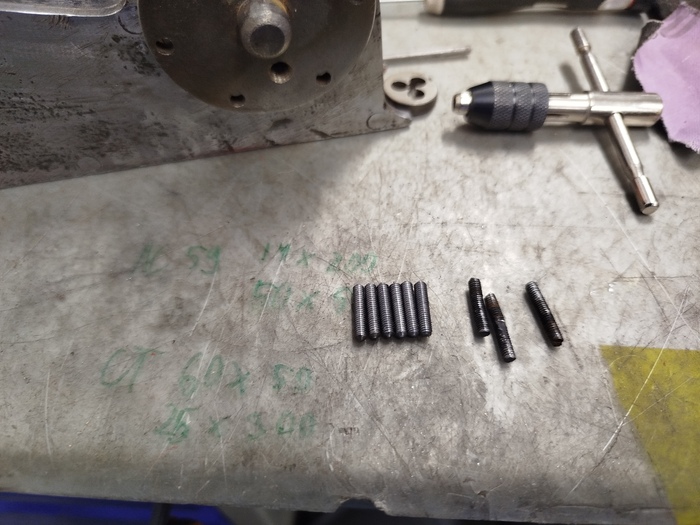

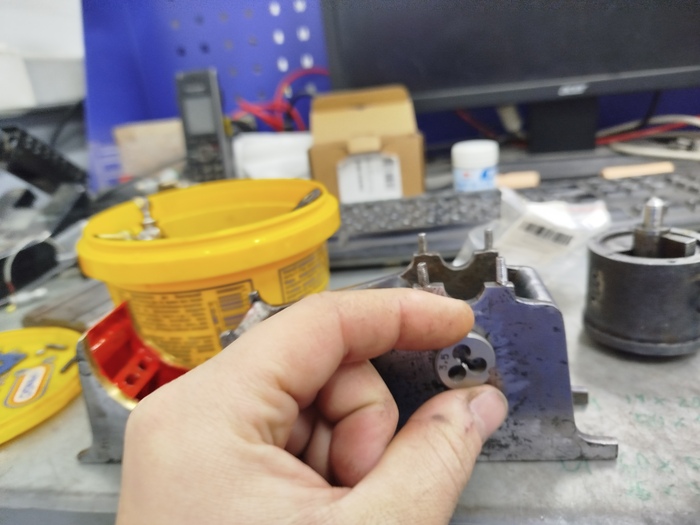

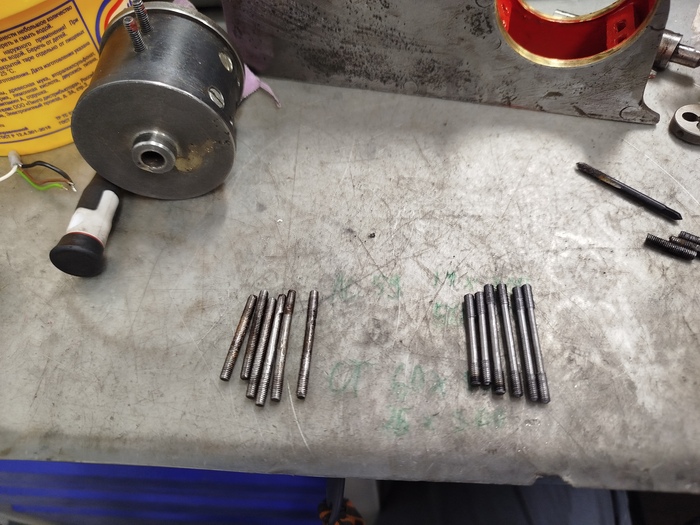

Спустя неделю после начала реставрации ко мне наконец приехали гайки, плашки и метчики м3.5. Найти их было не так уж и легко. Теперь я мог начать восстанавливать резьбовые отверстия и изготовить новые шпильки. Чем незамедлительно занялся. Сорванные резьбовые отверстия в корпусе запаял латунью и нарезал новую резьбу. Шпильки сделал из прутка. Родные были совсем плохими.

А это то, что осталось от реставрации. Все это пришлось изготовить новым.

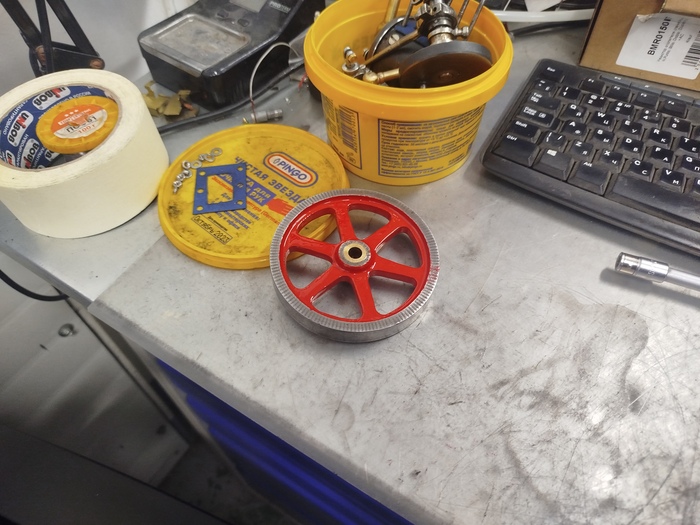

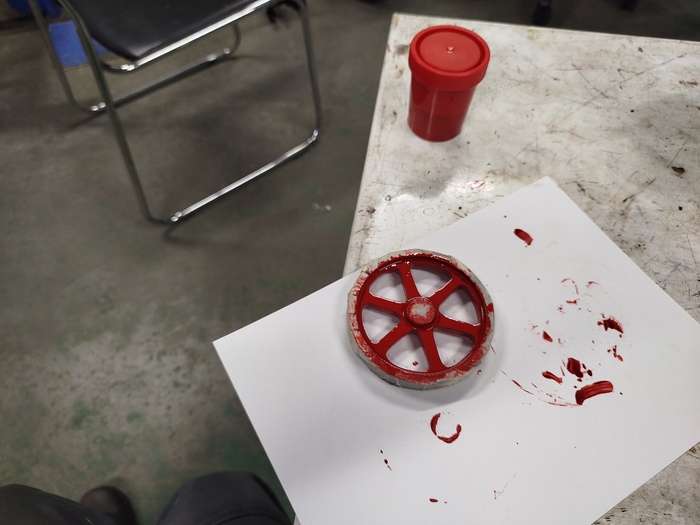

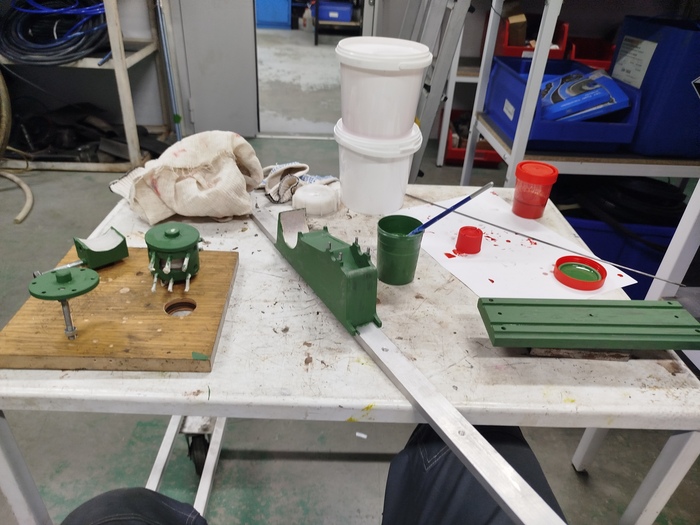

Теперь время окраски. Скажу сразу, я не маляр. Для меня это был первый опыт работы с краской и кистью. Не все получилось так хорошо, как я бы хотел, по этому прошу не пинать. Буду совершенствовать мастерство.

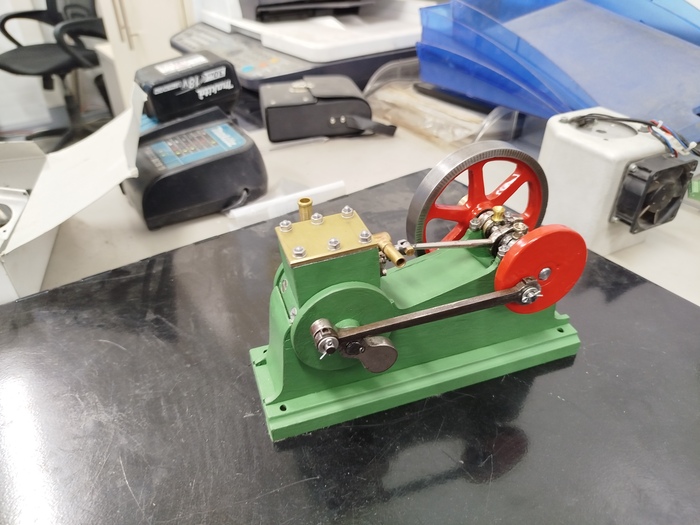

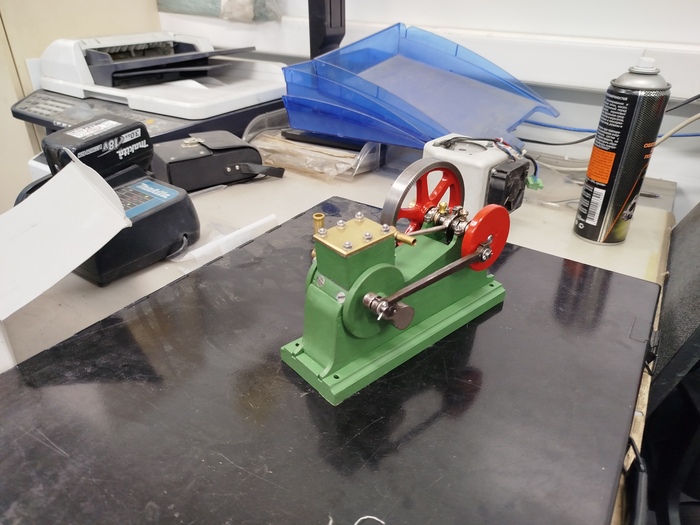

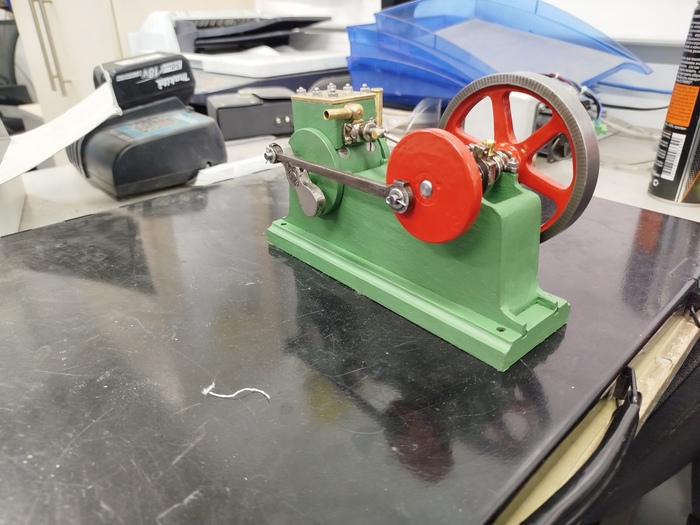

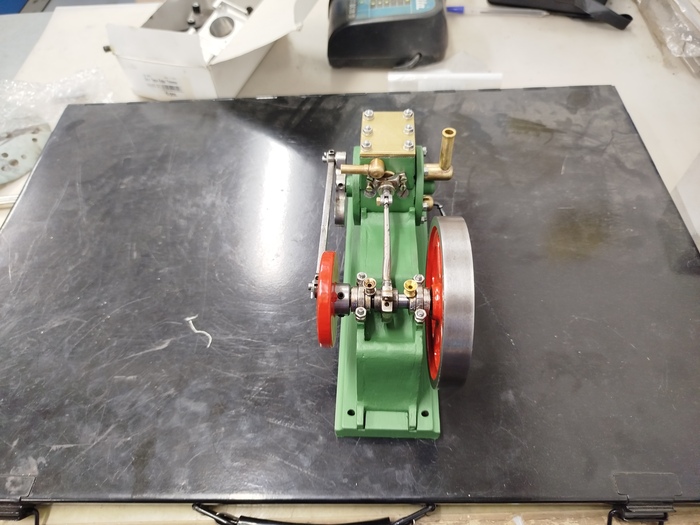

А так машина стала выглядеть всборе.

Снял для вас небольшое видео, прошу прощения за вертикальность.

Вся работа заняла две недели, занимался этим в перерывах между основной работой. Затраты не привысили трёх тысяч рублей. Машина займет свое место в моей, пока ещё небольшой, коллекции.

Спасибо за внимание!
