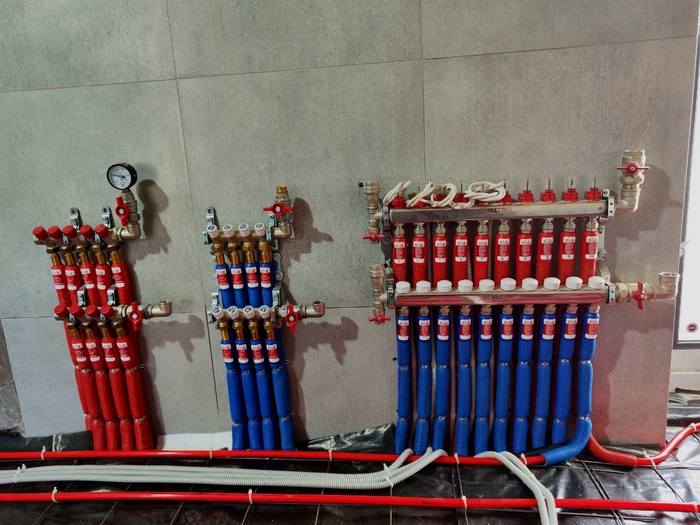

Выполнен монтаж внутренних систем:
канализации,
водоснабжения,
радиаторов,
теплых полов.
Подробности в видео.
Котельная, как всегда, будет во второй части.
А на Яндекс Маркете есть лежанки с подогревом для котиков, чтобы совместить тепло и удобство.
И на Али тоже.
Добрый день,
нужен совет по такой ситуации: частный дом, первый этаж не отапливается, фасад в данный момент не утеплен, но планируется, старый каменный дом.
Воторой этаж - жилой, планирую там теплый пол. Как я понимаю, под теплый пол нужно положить теплоизоляцию, что бы тепло не уходило через бетонную плиту на первый этаж.
Какие слои нужно теплоизоляция > Теплый пол > самовыравнивающаяся смесь > чистовой пол?
Специалисты, помогите понять плиз. Для дома в теплом климате (не холоднее -10 градусов) хотелось собрать продвинутую термальную систему, которая в идеале решала бы все необходимые вопросы. Газа нет.
В голову приходит что-то вроде теплового насоса Daikin Altherma 3 ECH2O. Если я правильно понимаю, он в состоянии:
Обеспечивать контур ГВС (ванные комнаты, кухня) как за счет встроенного электрического бойлера, так и за счет подключаемых солнечных панелей
Обеспечивать нагрев дома в холодное время года через контур теплых полов
Обеспечивать нагрев/охлажение воздуха в доме через фанкойлы. При охлаждении, если я правильно понимаю, контур теплых полов отключается
Если кто сталкивался, подскажите плиз, так ли это? Какие компоненты нужны? Пока в интернете могу найти или практические советы по установке (но места монтажа клапанов меня пока не интересуют, рановато еще), или общие рекламные брошюры с большим количеством красивых но бесполезных слов
Выполнен монтаж внутренних систем:
канализации,
водоснабжения,
радиаторов в жилых помещениях,
теплых полов в оставшихся зонах.
Щиток, почти финальная версия. Дифф. автоматы на "мокрые" группы. Снизу wi-fi реле для света.
Щиток был куплен и набран еще до ремонта :)
А теперь начнем сначала. Отмечаем уровень розеток по всей квартире шнуркой и высверливаем глубокие подрозетники. Все розетки размещаем на одном уровне, кроме розеток для робота-пылесоса и обогревателя.
Гипсовые цилиндрики подрозетников. Красиво :)
Покупаем шаблон для ровного сверления.
Гостиная. Шаблон для сверловки слева-снизу. Советую подрозетники купить чуть дороже, т.к. там пластик будет потолще и они будут меньше изгибаться при "вмазывании". Можно и с этими если подобрать правильную вязкость раствора.
Гостиная. Сверху лунный пейзаж от газового пистолета тоя. Местами плита перекрытия рыхлая и гвозди из нее вываливаются.
Гостиная
Гостиная. Справа заштукатурены провода в панельном шве, удобно укладывать провода в швах.
Спальня. Выключатель тянем по старой схеме. Слева новые провода тянем в панельном шве. Справа провода под выключатель с старой трассе в бетонной плите. Тянуть провода по старой укладке тот еще квест, но это возможно.
Спальня. Стену не штробил для трассы кондиционера. Провода так же уложил в панельном шве.
Гостиная. Кстати. Турник все это время держался в гипсовой стене и не падал. А иногда я подтягивался на нем с отягощениями с общим весом в 110-120кг. Хороший гипс. :)
Коридор. Все жгуты сводим к щитку в коридоре
Провода опрессовываем в гильзы ГМЛ ручным прессом. Оставляем запас провода, что бы можно было исправить ошибки коммутации или некачественной опрессовки. И не зря, т.к. в одной коробке пережал гильзу на свет и обломил провод.
На этой фотографии видно кратер от попытки установить площадку.
Кухня. Прячем кабель в панельный шов.
На выключатели вешаем ваги, что бы проверить коммутацию и был свет в помещении.
Неинстраграмный щиток. Поставил реле защиты по напряжению, т.к. часто у кого-то отгорает нагрузка в подъездном щитке и там кто-то ковыряется. Иногда реле срабатывает по нижнему пределу на 90В.
Трубки домофона некрасивые и стоят 700-1500руб + хороший звонок стоит около 1500руб. Поэтому было принято решение купить дешевый видеодомофон, что бы совместить в одном устройстве звонок и домофон. Купил самый дешевый видеозвонок за 3500руб + модуль согласования за 1000руб. Теперь можно принимать звонки в дверь и из домофона.
Звонок-домофон. Вид на подъезд. Провода питания прячем в подрозетник за видеозвонком.
Слаботочный щит - неудачная китайская поделка из "пористого" пластика. Не советую, очень маркий и хрупкий. Щит вешаем аккуратно, что бы не повредить провода, смотрим фотографии :) На фотографии тестер ethernet-розеток.
Слаботочный щит с коммутационной розеткой. Тут будет расположен роутер + жесткий диск.
Накладные турецкие подрозетники. Просчитался с подрозетниками. Установились немного кривовато и с зазорами, т.к. взял из другой серии. У шнайдера есть спец. серия с такими подрозетниками, так что шнайдеровские розетки должны установиться аккуратно в такие.
Пленочный теплый пол под линолеум. Дополнительные 700Вт тепла в осенний период не помешают. :) Не советую его клеить к бетонному полу, т.к. у пленки адгезия никакая, клей наделал лишних бугров.
Провода под термостат советую укладывать заранее до штукатурки, т.к. протягивать их после очень неприятный квест.
Вид на розетки.
Для системы крепления кабеля берем в аренду газовый пистолет Toua. Работать удобно и быстро, за пару часов смонтировал систему крепления проводов. Но с ним получилась "засада". Потолочная бетонная плита оказалась местам рыхлой и не получилось разместить линии ровно и красиво. Перфоратором долбить плиту не стал, т.к. последний этаж и лишние дыры в потолке ни к чему. В случае протечки кровли, будет подобие "дуршлага". :)
Отсылка к первому посту.
Кабеля вышло на 20-30м больше, чем в предварительном расчёте. Было очень удобно следовать эскизам при установке подрозетников.
Дамы и господа, у нас наебнулся котёл, на системе теплого пола.
Полез я, значится, разбираться.
В итоге понял, что никогда больше не куплю ничего от производства ZOTA.
По пунктам:
1. Хрен снимешь бак без снятия всего и вся со стены, бак крепиться на 4 винта под крестовою отвертку, которые прикручены сзади. Почему именно под отвертку, а не болты м10, например и почему нельзя сделать уголки для крепления спереди, я не понимаю.
Тэна, ооо, эта скотина сожрала мне нервов.
Чтобы её открутить нужен спец ключ, потому, как из-за расположения подобраться разводным или газовым ключем проблематично, если это всё висит на стене, то замена тэна станет приключением со снятием всего котла, отключение и откручивание бака и тд.
3. Вишенка на торте, почему собственно все и произошло, почему сгорела тэна, почему нужно было снимать бак?
Дыра в баке которая была закрашена, на задней поверхности, под утеплителем.
Мне одному кажеться что она равная и пропилена специально?
Я по глупости своей решил её заклеить на холодную сварку, нооо вовремя вспомнил шо я не еблан и всё таки повезу варить.
От така хуйня, малята, вовремя проверяйте антифриз в системе и не надейтесь что это будет работать вечно, само по себе.
П. С Табличка с котла.
