Несколько лет назад был приобретен телек Xiaomi с Android TV. У них же есть светодиодные ленты от суббренда Yeelight. На просторах интернетов и в магазине приложений была обнаружена прога Yeelight TV Orchestra. Захотелось подсветки.

Первый опыт неудачный, была куплена лента Yeelight lightstrip 1S, ее приложение не видит.

Как все работает. Приобрел другую ленту Yeelight lightstrip plus (Спасибо МТС, досталась со скидкой и бонусами кешбэка всего за 1294 рублей) вот с ней все заработало.

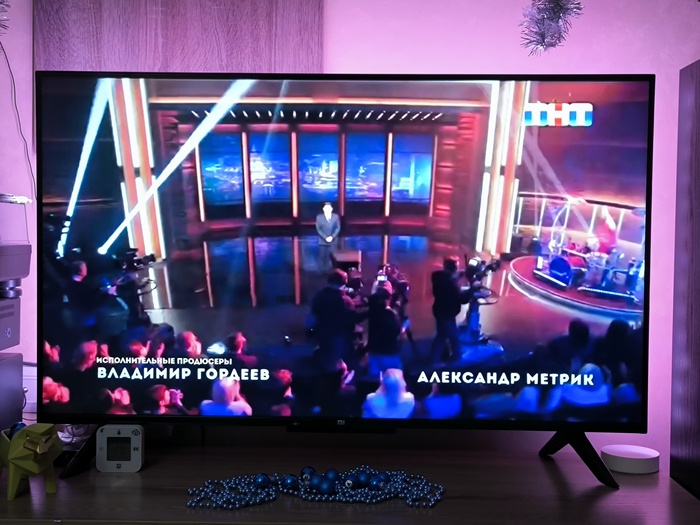

Лента приклеивается к телевизору сзади по периметру. Скотч нанесен на ленту сразу из коробки.

Из тонкостей, на смарт надо поставить приложение Yeelight и в настройках ленты включить управление по lan. К слову, к mi home лента тоже подключается, но там включить управление по lan возможности нет.

Далее запускаем на телевизоре приложение, Yeelight TV Orchestra, предварительно установив его из Google Play, и там подключаемся к ленте, выбираем под какую зону телевизора лента будет подстраиваться и собственно все.

Работать будет на телеке любой конторы, но с Android TV.

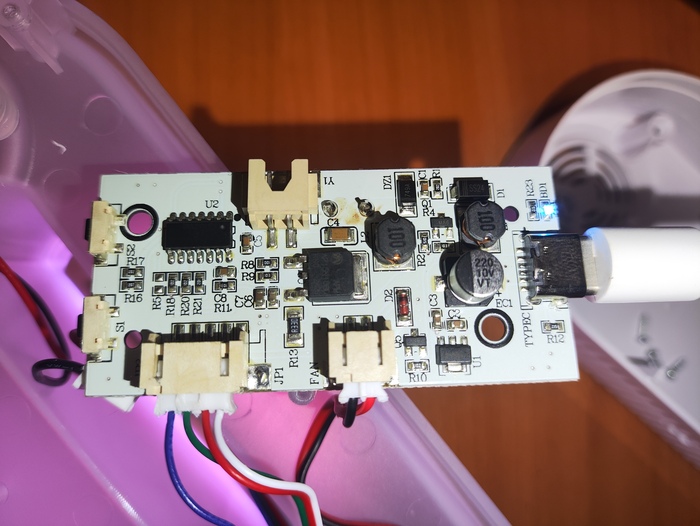

Здравствуйте, все, кто сможет мне помочь! Есть  арома лампа. На ней есть светодиодная лента, которая меняет цвета принадатмю кнопки, как мне сделать так, чтобы выбор режимов не работал и всегда светился лишь один цвет? Она может постоянно светить несколькими цветами, но именно нужный мне цвет находится в режиме "переключения цветов по порядку автоматически" и его нет в отдельном режиме. Надеюсь, объяснил доступно. Вот такая плата у прибора:

Как подключить светодиод к сети 220 В: схема, расчет и применение

Введение

Подключение светодиода к сети переменного тока 220 В – задача, требующая грамотного подхода. Неправильное подключение может привести к повреждению светодиода или других элементов схемы.

В статье разберем несколько вариантов подключения: с использованием сглаживающего конденсатора и без него.

Рассчитаем параметры ограничивающего резистора, определим его мощность и выясним плюсы и минусы каждой схемы.

Некоторые варианты схем подключения светодиода к сети 220 В изображены на рисунке.

На каждой из них применён защитный Диод. От полуволны обратной полярности. А также ограничивающий ток резистор

Принцип работы

Многие Светодиоды рассчитаны на низкое напряжение (обычно 2–3 В) и ток до 20 мА. Чтобы подключить его к сети 220 В, необходимо:

1. Снизить напряжение до безопасного уровня для питания Светодиода.

2. Ограничить ток через светодиод не более максимально допустимого.

3. Защитить светодиод от полуволны синусоиды обратной полярности.

Для этого в схемах используются:

• Выпрямительный диод (например, 1N4007), который защищает светодиод от обратного напряжения.

• Ограничивающий резистор для ограничения тока.

• Сглаживающий конденсатор (в одной из схем), который уменьшает мерцание.

Расчет параметров схемы

1. Ограничивающий резистор

Оригинал статьи

2. Сглаживающий конденсатор

Конденсатор выбирается емкостью 0.22–0.47 мкФ с рабочим напряжением не менее 400 В. Он снижает пульсации напряжения, делая свечение более равномерным.

Схемы подключения

1. Без сглаживающего конденсатора
   Используется выпрямительный диод, резистор и светодиод. Схема проста, но светодиод мигает с частотой 50 Гц, что может быть заметно.

2. Со сглаживающим конденсатором
   Добавление конденсатора параллельно светодиоду уменьшает мерцание, делая его свечение более стабильным. Однако увеличивается сложность схемы.

Плюсы и минусы схем

Схема без конденсатора

Плюсы:

• Простота и дешевизна.

• Минимальное количество компонентов.

Минусы:

• Мерцание светодиода.

Схема с конденсатором

Плюсы:

• Равномерное свечение светодиода.

• Подходит для эстетических целей.

Минусы:

• Более сложная схема.

• Требуется дополнительный компонент – конденсатор.

Схема подключения светодиода к сети 220 В С гасящим конденсатором

Формула расчета емкости (в Фарадах):

C = I / (2πf√(U2вх — U2LED)) [Ф],

где I — ток через светодиод, f — частота тока (50 Гц), Uвх — действующее значение напряжения сети (220В), ULED — напряжение на светодиоде.

Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора.

Немного о самих конденсаторах

В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее 250 В. Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем.

Если вкратце, то:

X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4 кВ;
X2 – самые распространенные. Используются в бытовых приборах с номинальным напряжением сети до 250 В, выдерживают скачок до 2.5 кВ;
Y1 – работают при номинальном сетевом напряжении до 250 В и выдерживают импульсное напряжение до 8 кВ;
Y2 – довольно-таки распространенный тип, может быть использован при сетевом напряжении до 250 В и выдерживает импульсы в 5 кВ.
Допустимо применять отечественные пленочные конденсаторы К73-17 на 400 В (а лучше — на 630

Применение

• Индикация работы устройств.

• Освещение при низкой нагрузке.

• Эксперименты и образовательные проекты.

Различие между амплитудным и действующим значением напряжения

Когда использовать какое значение?

• Амплитудное значение используется в расчетах для компонентов, которые реагируют на пиковое напряжение. Например:Выпрямительный диод должен выдерживать �ампUамп, так как на него воздействует максимальное значение напряжения.
  Конденсаторы в сглаживающих схемах должны быть рассчитаны на �ампUамп, чтобы избежать пробоя.


• Действующее значение используется для расчета тепловой нагрузки, мощности и тока через резисторы, так как это значение соответствует реальной потребляемой энергии.

Какой вариант правильный?

Оба варианта правильные, но они применимы в разных контекстах:

Почему в статье использовано действующее значение?

В статье акцент сделан на расчете резистора, который ограничивает ток. Тепловая мощность на резисторе рассчитывается именно по действующему значению напряжения, поскольку это значение соответствует реальной энергозатрате.

Вывод

• Для расчета резисторов используем действующее значение.

• Для расчета элементов, работающих с пиковыми значениями (диоды, конденсаторы), используем амплитудное значение.

Если в вашем проекте участвуют оба элемента (и резистор, и конденсатор), нужно использовать оба подхода.

Заключение

Подключение светодиода к сети 220 В требует соблюдения правил безопасности. Схема с конденсатором более сложна, но обеспечивает стабильное свечение. Схема без конденсатора – простой и доступный вариант для базовых задач. Выбор зависит от ваших целей и условий применения.
