Ремонт струйника Epson Stylus NX510
Ну тоже решил добавить историю ремонта не нового струйника EPSON NX510. Это довольно-таки не плохой МФУ с поддержкой wi-fi сети, что очень удобно. Принесли с проблемой, что он перестал опознавать картриджи с краской. Года полтора назад я сам лично для него приобретал перезаправляемые картриджи и resetter для них. Всё было нормально.
А тут - просто отказался с ними работать. Вроде и выкинуть принтер можно и другой купить, но решил я выяснить причину. Перерыл весь интернет. Сбросил "памперс" - не опознаёт картриджи и всё. По одному вставляешь - видит и требует доставить остальные. Как только вставляешь все - сразу ошибка. Понял, что проблема не софтовая, а очень даже с мат.платой. И начал поиски уже в этом направлении. Уже не вспомню на каком сайте, но нашел похожую проблему и тоже на Epson. Короче, в очередной раз разобрал принтер, снял мать и начал поиски. И таки нашел! Оказался сдохшим предохранитель F1, через который как-раз и идет сигнал с каретки до процессора.

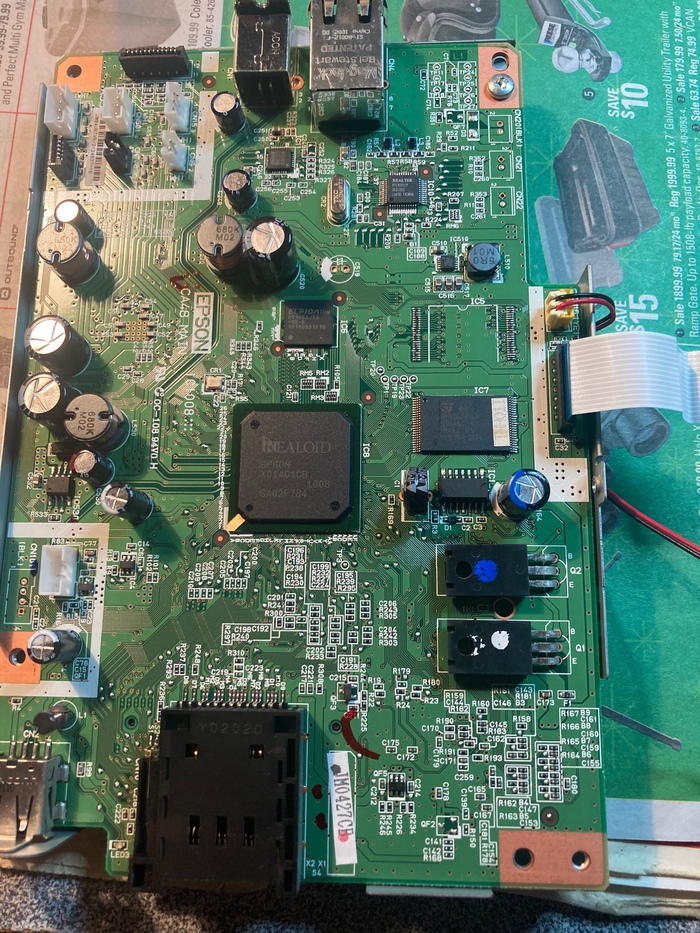

Вот общий план матери.
Предохранитель легко найти рядом с транзисторами Q1 и Q2. Это практически на всех матерях принтеров Epson такое расположение. Смотрим вокруг них и видим F1.
Прозвонил даже не выпаивая - сдохший. Искать чем заменить было лень, да и хозяева принтера уже смирились с тем, что надо будет покупать новый. Кинул соплю из тоненького провода. Собрал всё обратно и всё сразу заработало. И картириджи эта скотина сразу опознал как родные и уровень чернил стал показывать. Вот такие вот дела.
В этом сообществе что-то не помню ремонтов струйных принтеров. Регулярно появляются лазерные, а вот струйников не помню. Ну вот теперь будет.
Понимаю, что ремонт совсем не такой, как показывают спецы по ремонтам видеокарт или телефонов, но подумал, что даже такая информация может кому-нибудь пригодится.
Всем удачи в ремонтах.
