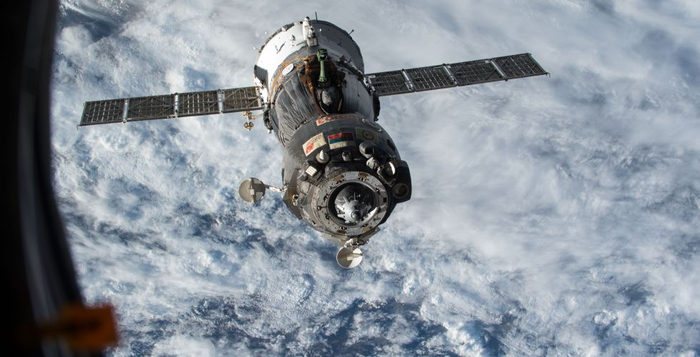

А как, управляя «Союзом» вручную, оценить обстановку за бортом?

- Иллюминаторы в спускаемом аппарате по бокам от космонавтов хороши для наблюдения земных красот, но не для работы.

- Можно использовать ТВ-камеру, расположенную снаружи. Такая есть на корабле, но используется в качестве резерва или для контроля сближения со станцией из ЦУП.

- Более удобный и надежный прибор — визир специального комплекса ВСК-4. Его и использует командир. Для передачи изображения применяется система зеркал, примерно такая же, как в перископе на подводной лодке.

ВСК-4 состоит из кабинной и наружной частей, соединенных согласующим элементом, в качестве которого выступает иллюминатор в спускаемом аппарате. В кабинной части есть центральный экран, в котором космонавт видит прямое уменьшенное изображение объекта, например, МКС или стыковочного узла, а также периферийная система, где можно наблюдать участки горизонта Земли для построения необходимой ориентации.

Наружная часть оснащена системой пентапризм для создания изображения в периферийной системе, а в головке центральной части установлено поворотное зеркало, позволяющее видеть объекты впереди на оси корабля, либо перпендикулярно оси. При разделении корабля на отсеки в процессе спуска наружная часть визира отстреливается.

Первоначальные навыки работы с ВСК-4 мы получаем на стенде, предназначенном для имитирования близкой к реальной светотеневой обстановки при стыковке пилотируемых кораблей с МКС. В дальнейшем при тренировках на комплексных тренажерах космонавт работает со штатной кабинной частью ВСК-4, а вместо наружной используется система проекторов, при помощи которых формируется виртуальное изображение МКС или Земли.

Такие визиры используются с первых запусков «Союзов». Если полет полностью автоматический, то через него командир только контролирует динамические операции, но если нужно вмешаться в управление, то без ВСК-4 не обойтись. Более чем за полвека этот прибор подтвердил свою высокую надежность, которая обеспечивается простотой конструкции. ВСК-4 не раз помогал космонавтам выходить из нештатных ситуаций при сближении!

Источник

Самарские ракетчики создали двустороннюю ракету - специально для запуска с другой стороны Земли)

trois deux un есть контакт подъёма!
(Трансляция была на французском)
Запуск ракеты космического назначения Союз-СТ с космодрома Куру штатно!

Российским средствам предстоит вывести на орбиту два европейских космических аппарата #Galileo

Трансляция ArianeSpace была в низком разрешении, поэтому качественной картинки пока нет.

Продолжаю цикл статей, посвященных реактивным двигателям Р-107 / Р-108. На этот раз отправимся в Самару на завод "Кузнецов", чтобы посмотреть на сборку этих двигателей, которые уже более 60 лет устанавливаются на ракеты-носители "Восток" и "Союз".

Завод был создан в 1912 году в Москве и первоначально носил имя "Гном". Он специализировался на выпуске моторов для самолетов мощностью 50 л.с. С приходом Советской власти завод национализировали и назвали именем Фрунзе. С началом Великой отечественной войны #производство двигателей увеличивается вдвое. Это очень беспокоило немецкое командование и они на боевых картах для бомбовых ударов по Москве заводу обозначен как цель №2 , следующая по значимости после Кремля. В 1941 году принимается решение эвакуировать производство в Куйбышев. Так завод имени Фрунзе прописался в Самаре.

Сегодня о славном историческом прошлом напоминает бюст Фрунзе, который стоит перед главной проходной.

Из-за статуса секретности на территории завода ничего снимать нельзя, поэтому мило терпим пока едем к цеху №4.

В этом цехе располагается сборочное производство двигателей для ракет. Космическая страница в истории предприятия началась в конце 1957 года. Постановлением ЦК КПСС и Совета министров СССР предприятию предписывалось в течении одного года реконструировать производство и освоить принципиально новый вид техники – жидкостные ракетные двигатели (ЖРД) для 1-й и 2-й ступеней межконтинентальной баллистической ракеты Р-7 ОКБ С.П. Королева. С тех пор в цехе №4 ежегодно выпускают несколько сотен двигателей.

До сборочного цеха ведёт длинный коридор, на стенах которого висят портреты всех советских и российских космонавтов.

Многие из них посещали этот сборочный цех, чтобы своими глазами посмотреть на процесс производства.

Открываем дверь и оказывается в огромном цеху

Это крыльцо стало импровизированной трибуной для первого космонавта Юрия Гагарина, который в 1963 году выступал на митинге, посвящённом своему полету и возвращению на Землю.

Проводить в этом месте рабочие совещания стало доброй традицией в наши дни.

Импровизированная сцена украшена детскими рисунками. Приятно видеть интерес к космической отрасли у подрастающего поколения

Раньше мне удалось побывать на нескольких автомобильных заводах. Там процесс сборки всегда сопровождается монотонным шумом и суетой. Двигатели для ракет рождаются совсем в другой атмосфере полного спокойствия и умиротворения.

В сборочном цехе мы сначала знакомимся со всей линейкой двигателей, которые создают на заводе.

Двигатели РД-107А/РД-108А. Их серийное производство началось в конце 1957 года. Двигатели используются для I и II ступеней ракеты-носителя. Именно этот двигатель помог Юрию Гагарину 12 апреля покорить космос.

Двигатель НК-33, знаком многим по "лунной программе". Разработка НК-33 началась в 1959 году сначала для межконтинентальной баллистической ракеты ГР-1, а со второй половины 60-х годов для "лунной" ракеты Н-1. Однако в 1974 году их производство было прекращено из-за сворачивания "лунной программы". Реальное применение двигатель НК-33 получил в 2013 году. В период с 2013-2014 годов состоялось четыре старта американской ракеты-носителя «Антарес» с двигателем НК-33 в составе первой ступени. Двигатели НК-33 сегодня используются в работе отечественной легкой ракеты-носителя «Союз-2-1в». Уже состоялось 6 пусков этой ракеты.

Помимо двигателей на этом участке можно познакомиться с другими важными узлами и агрегатами, которыми двигатель комплектуется.

Участок пайки и сборки

Двигатель имеет сложную систему электропроводки, поэтому специально для этих целей выделен специальный участок пайки, а затем сборки проводов.

Подсборка узлов и агрегатов

Узлы и агрегаты двигателя собираются рабочими вручную на специально отведенном участке.

На предприятии внедрено «Бережливое производство». Все строго на своих местах. Везде используется знакомое из автомобильной отрасли цветовое обозначение, где по зеленому цвету ходить можно, а по красному строго запрещается.

Единственное, что бросается в глаза – это отсутствие бирочной системы на таре. Это объясняется тем, что все детали производства находится здесь под строгим секретом – поэтому логисты работают по своей зашифрованной логике.

Штатив для возгорания

Следующая деталь впечатлит многих. С первого взгляда трудно понять, что лежит на столе. Эти загадочные зеленые детали – один из важных элементов в двигателе без которой он не заведется. Речь идет о штативе для возгорания. Эту деталь придумали еще во времена Королева и по-прежнему активно используют. Достойный аналог еще не придуман. Важный компонент штатива – основание из сосны, которая отбирается в Тайге по самым высоким требованиям.

Штатив служит зажигалкой для воспламенения топливной смеси. При запуске он полностью сгорает.

Установка рамы и турбонасоса

На соседнем участке стоят камеры сгорания – пожалуй, самые узнаваемые детали двигателя. Именно с их участием будет связан следующий сборочный процесс.

Камеры сгорания устанавливаются в специальную оснастку. Затем камеры отправляются на участок, где к ним присоединяется рама. Чтобы рабочим было комфортно работать – специально для этой операции была сконструирована эстакада.

Далее на установленную раму крепится турбонасос.

После чего устанавливаются другие агрегаты и узлы, прокладываются магистрали и двигатель готов!

Далее двигатель отправляется на испытания, о которых рассказал вчера.

Помимо цеха сборки есть и другие производства, о которых рассказал на своем дзен-канале manikol.

Космическая отрасль находится под строгим контролем государства, а технология производства вот уже много лет держится под грифом секретности.

В юбилейный для отечественный космонавтики 2021 год нам сделали подарок и приоткрыли завесу тайны, разрешив посмотреть на испытания настоящего космического двигателя на территории испытательного комплекса "Винтай" в нескольких десятков километров от Самары

Для начала давайте вспомним куда эти двигатели устанавливаются. Для лучшего визуального представления подойдет музей "Самара Космическая". На фасаде этого здания закреплена ракета-носитель "Союз".

Если встать под ракету, то увидим 5 реактивных двигателей РД-107а / РД-108а, которые собственно помогают запустить ракету в космос.

Двигатели производятся в Самаре на заводе ПАО "ОДК-Кузнецов" ГК "Ростех". Именно на испытание этого "монстра" сегодня мы отправимся.

Перемещаемся на испытательный полигон, на котором с августа 1961 года регулярно  проводятся стендовые испытания реактивных двигателей

Проходим на территорию. Из-за статуса секретности – забирают телефоны и все лишнее оборудование.

В первом корпусе расположена лаборатория. Она здесь нужна, чтобы исключить попадание в двигатель некачественного топлива. Здесь производится контроль всех привозных жидкостей. Только после получения ок от лаборатории – все жидкости заливаются в двигатель.

Чтобы полигон бесперебойно функционировал и не зависел от соседних городов, на его территории возведена собственная котельная.

Если для запуска автомобиля достаточно залить бензин, то для подъема ракеты-носителя нужна более сложная формула топлива. Используется сочетание керосина и жидкого кислорода. Ранее полигон сам производил жидкий кислород вот в этом цехе.

По трубам жидкий кислород попадает в серые цистерны. Сегодня в приоритете у компании экологичность и рентабельность, поэтому было решено отказаться от собственного производства.

На территорию предприятия по мере потребности завозится жидкий кислород от стороннего поставщика. Теперь кислород хранится в новом вертикальном накопителе белого цвета. Новое оборудование более безопасно в эксплуатации и энергоэффективно, а пульт управления дает возможность в режиме онлайн наблюдать за процессом и его основными параметрами.

Двигатель очень много весит, поэтому для его транспортировки к испытательному полигону используются специальные рельсы.

Рельсы нестандартные и отличаются от привычных нам железнодорожных

Рельсы нас приводят к монтажному цеху. Именно здесь двигатель проходит финальную подготовку перед испытанием

Многие европейские автомобильные заводы позавидуют чистоте этого цеха

Все двигатели привозят из Самары вот в таком сером саркофаге на железнодорожном составе

Сверху ездит специальный кран, который перемещает двигатель между участками. На участках двигатель заправляют жидкостями, проверяют магистрали и делают финальные доводки.

В конце двигатель грузят на синюю тележку и отправляют по рельсам на вертикальный или наклонный старт.

Здесь испытывают все космические двигатели РД-107А/РД-108А, которые производит завод ПАО "ОДК-Кузнецов" (бывший авиационный завод №24 имени М.В. Фрунзе). Их серийное производство началось в конце 1957 года. Цель – возможное размещение серийного производства главного советского "оружия возмездия", ракеты-носителя Р-7 конструкции Сергея Павловича Королева.

Уже в конце 1957 года была принята программа реорганизации производства завода ввиду необходимости начала серийного производства ракетных двигателей. С этого момента куйбышевское предприятие становится монопольным производителем двигателей I и II ступеней для ракет-носителей, созданных на базе Р-7.

Все отечественные пилотируемые пуски, начиная с полета Юрия Гагарина 12 апреля 1961 года, были обеспечены силовыми установками, изготовленными на самарском предприятии ОДК.

В настоящее время со стапелей предприятия сошло уже свыше 11 тысяч серийных ракетных двигателей.

Практически одновременно с началом производства серийных двигателей, в 1959 опытный завод №276 (ныне ПАО "ОДК-Кузнецов") под руководством генерального конструктора Николая Дмитриевича Кузнецова приступил к созданию других жидкостных ракетных двигателей. Сначала для межконтинентальной баллистической ракеты ГР-1, а со второй половины 60-х годов для "лунной" ракеты Н-1. Двигатели НК-33, НК-43, НК-39 и НК-31, созданные коллективом Кузнецова для "лунной программы" были уникальными и не имели аналогов в мире, однако в 1974 году их производство было прекращено из-за сворачивания "лунной программы".

Реальное применение двигатель НК-33 получил в 2013 году. В период с 2013-2014 годов состоялось четыре старта американской ракеты-носителя «Антарес» с двигателем НК-33 в составе первой ступени. Двигатели НК-33 сегодня используются в работе отечественной легкой ракеты-носителя «Союз-2-1в». Уже состоялось 6 пусков этой ракеты.

На безопасном расстоянии от места испытаний оборудована специальная смотровая площадка для таких гостей, как мы. Отсюда хорошо виден «Наклонный» стенд. Он состоит из установки для двигателя, систем охлаждений и пульта управления.

Как вы думаете, сколько людей управляет этим испытанием? Правильный ответ: один. Один ведущий инженер контролирует весь процесс и является самым главным на площадке. Никто не может оспаривать его действия и вмешиваться в этот процесс.

Под наклоном установлен уже знакомый нам двигатель серии РД

Обязательно вставляем беруши. В этом месте они точно пригодятся!

Звучит три сигнала. После чего включается система охлаждения. Со всех сторон подается вода. Меня уже впечатлил этот фонтан, а ведь впереди еще интереснее!

Хорошо, что нас предупредили о том, что после первого запуска двигателя нужно подождать и не бояться реактивного хлопка через 12 секунд. Вот когда этот хлопок случился я аж вздрогнул. Ничего громче, ничего зрелищнее я еще не видел! Еще было очень жарко, как будто лицом тянешься к углям.

Вместо тысячи слов лучше самому все увидеть в видео ниже:
