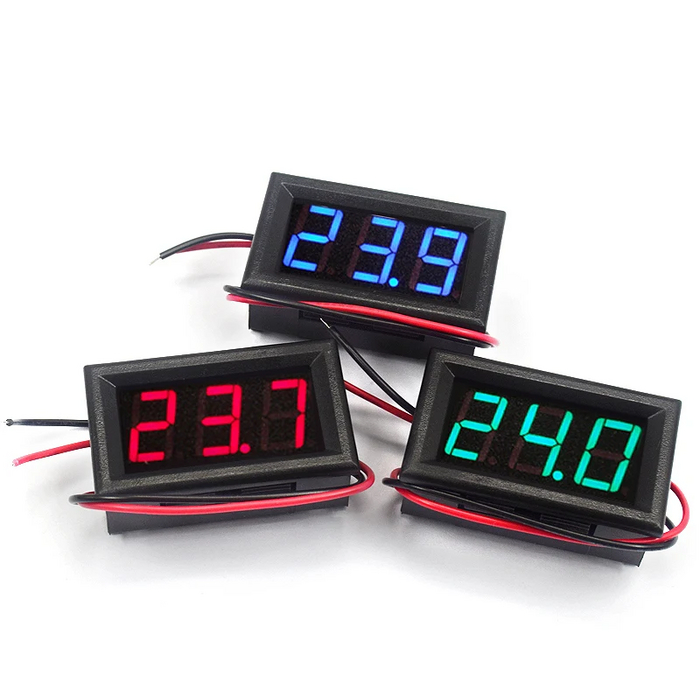

1) Цифровые вольтметры DIY

Цифровые вольтметры с диапазоном измерения напряжения от 4,5V до 30V. Цвета индикации на выбор. Стоят по 76 руб. Ссылка на них

2) Понижающий преобразователь LM2596

LM2596 DC-DC Step-Down понижающий преобразователь питания с регулируемым выходным напряжением от 1,25 В до 30 В и током 0 ... 3 А. (Входное напряжение 4 ... 35 В). Используется в электронике для понижения и стабилизации входного напряжения, для питания различных радиоэлектронных устройств. Низкая стоимость этого стабилизатора, сделало его очень популярным в сообществе Arduino. Надежность регулировки выходного напряжения обеспечивается за счет переменного, проволочного потенциометра. За счет высокого КПД, устройство практически не нагревается. . Стоит такая плата 66 рублей. Ссылка на неё

3) Модуль-конвертер в IIC/I2C для LCD 1602 на PCF8574

LCD-конвертер в IIC/I2C — главной задачей данного конвертера является упрощение подключения экрана, индикатора или дисплея к Arduino. Питание: 2.5-6В; Поддержка интерфейсов: I2C. Стоит такая платка 50 рублей. Ссылка на неё

4) Понижающий DC-DC преобразователь Mini360 (MP2307DN)

Mini360 - миниатюрный понижающий DC-DC преобразователь на улучшенном чипе MP2307DN. За счет высокой частоты преобразования, модуль позволяет выдавать довольно большой для своих размеров ток нагрузки: 3 А в рабочем режиме, и до 4 А в пике. Выходное напряжение регулируется подстроечным резистором. Характеристики: Входное напряжение: 4.75-23 В; Выходное напряжение: 0,925-20 В; Выходной ток: 1.8 А - рабочий, 3А - пиковый; Стоит такой 31 рубль. Ссылка на него

5) MT3608 повышающий DC-DC преобразователь Step Up 2А

Повышающий преобразователь MT3608 начинает работать от 2.3 В, а максимальное значение входного напряжения не должно превышать 24 В. Рекомендуется не превышать 1.2 А на выходе, чтобы обеспечить стабильность выходного напряжения. Рабочая частота составляет 1.5 МГц. Стоит такой 42 рубля. Ссылка на него

6) MP1584EN – понижающий DC-DC преобразователь (4.5-28В — 0.8–20В)

DC-DC преобразователь на MP1584EN – это компактный и эффективный модуль, разработанный для понижения постоянного напряжения. Преобразователь способен оперировать в широком диапазоне входных напряжений, начиная от 4.5V и до 28V. Вы можете легко настроить выходное напряжение в пределах от 0.8V до 20V с помощью встроенного потенциометра. Стоит такой 45 рублей. Ссылка на него

7) Терморегулятор W3230

Терморегулятор предназначен для контроля температуры в заданных пределах, при помощи управления нагревательными элементами. Пределы контроля температуры от -50°C до +120°C, датчик температуры входит в комплект поставки. Два сегментных дисплея красный и синий отображают измеряемую и требуемую температуру, а так же служат для настройки устройства. Питание термостата W3230 осуществляется от 110 В - 220 В, адаптер питания встроен в термоконтроллер. Так же в терморегулятор встроено силовое реле управления нагрузкой, максимальный ток нагрузки 20 А или 1500 Вт. Параметры настроек температурного контроллера W3230, сохраняются в энергонезависимую память и при отключении от него питания они могут храниться 100 лет. Устройство регулировки температуры можно применять для инкубаторов, для коптилок, в сушильных камерах и во многих других сферах где требуется точное поддержание температуры. Стоит такой 325 руб. Ссылка на него

8) Цифровые термометры

Цифровой ЖК-термометр в ассортименте. Диапазон температур: -50~110°С. Стоит 76 руб. без выносного кабеля, также с выносным датчиком 1 метр - 100 руб. и 2х метровым датчиком 119 руб. Цвета на выбор.

9) Энкодеры

20-позиционный поворотный энкодер. Размеры и виды на выбор. Стоит 5 штук 176 руб. Ссылка на них

10) Драйвер шагового двигателя, A4988, красный

Драйвер шагового двигателя A4988 — предназначен для управления биполярными шаговыми двигателями, работающими от напряжения 8 - 35 В и потребляющими до 2 А на каждую обмотку двигателя. Драйвер построен на базе одноимённого чипа A4988 производства Allegro, он получил широкое распространение (в роботостроении, станках ЧПУ, 3D принтерах и т.д) благодаря простоте подключения и широкому функционалу. Стоит 68 рублей. Ссылка на него

11) Драйвер шагового мотора Pololu на DRV8825 8,2-45В 2,2А

Плата создана на базе микросхемы компании TI (Texas Instruments Inc.) DRV8825 - биполярном шаговом драйвере двигателя. Расположение выводов и интерфейс модуля почти совпадает с драйвером шагового двигателя Pololu на микросхеме A4988, поэтому DRV8825 может стать высокопроизводительной заменой этой платы во многих приложениях. Особенностями DRV8825 являются регулируемый ток, защита от перегрузки и перегрева, драйвер также имеет шесть вариантов микрошага (вплоть до 1/32-шага). Он работает от напряжения 8,2 - 45 В и может обеспечить ток до 1,5 А на фазу без радиатора и дополнительного охлаждения (дополнительное охлаждение необходимо при подаче тока в 2,2 A на каждую обмотку). Стоит такая 82 рубля. Ссылка на неё

12) Вольтметр 3.0

Трёхпроводной вольтметр с диапазоном измерения: 0 - 99.9 В постоянного тока. Стоит такой 62 рубля. Ссылка на него

13) Переключатели

Модули переключателей ползункового типа. От 1 до 10 pin на выбор. Стоит 5 штук 4 pin 48 рублей. Ссылка на них

14) Реле

Электромеханическое реле SRD-03VDC-SL(5Pin). Стоит 158 руб. Ссылка на них. По ссылке есть и других видов и количеств ножек.

15) Реле задержки Вкл или Выкл до 60 мин

Реле задержки ВКЛ или ВЫКЛ нагрузки с интервалом от 0,1 сек до 1 часа предназначено для ограничения времени работы или задержки включения нагрузки. Стоит на 12 вольт 153 рубля. ссылка на него, а также есть на 5V

16) Модуль AC-DC преобразователя с 220V до 12V

WX-DC12003 -модуль AC-DC преобразователя (с 220В на 12В, 0.3А). Стоит 62 рубля. Ссылка на него

17) Термореле W1209

Цифровое термореле (программируемый терморегулятор) W1209 — это устройство, созданное для поддержки температур в заданном диапазоне. Оно используется в различных системах автоматизации (инкубаторов, теплицах, системах отопления, бойлеров и т.д).Технические характеристики; Напряжение питания: 12 В. Потребляемая мощность: 35 мА (65 мА при замкнутом реле)/ Максимально переключаемый ток: 5 А. Максимальное напряжение на контактах: 250 В. Температурный диапазон: -50 ºС … +110 ºС. Точность управления: 0.1 ºС. Гистерезис точность: 0.1 ºС. Частота обновления: 0.5 с. Терморезистор: NTC (10К 0.5%, водонепроницаемый). Влажность: 20 % … 85 %. Стоит такой 109 рублей. Ссылка на него. Также для него есть прозрачный корпус за 92 рубля.

18) Терморегулятор цифровой XH-W3001 -50..110 °С 12 В, 220 В

Простой, точный и недорогой регулятор температуры – цифровой термостат XH-W3001 – ваш идеальный выбор для управления температурой маломощных нагревателей до 110 С. Зачем платить больше? Терморегулятор XH-W3001 с легкостью справится с задачей контроля за обогревом помещений в брудерах, террариумах, инкубаторах, нагревом воды в бойлерах, бассейнах, водонагревателях, отопительных системах, может следить за системами антиобледенения или теплых полов.

• Диапазон контроля температуры: от -50 до +110 °С

• Температура от датчика в комплекте: от -20 до +75 °С. Стоит такой 269 рублей. Ссылка на него

19) Реле с опторазвязкой

Модули электромеханических реле с опторазвязкой и управляющим напряжением 12В — 24В на выбор. Количество каналов также на выбор. Незаменимая деталь при создании проектов «умного дома» с автоматизированным управлением электрическими устройствами. Встроенный в схему платы элемент опторазвязки позволяет гальванически разделить цепь питания обмотки реле и сигнальную цепь управления (с удалением перемычки и подключением к отдельному источнику питания). Используются широко распространенные оптроны PC817 (EL817). Подключаемая нагрузка до 10А, 30В DC или 250В AC. Стоят от 59 рублей. Ссылка на них

20) Переходник SMA мама - CRC9 папа

Переходники для модемов прежде всего используются для соединения 3G/4G антенны и модема, также их называют пигтейлы. Адаптер состоит из двух высокочастотных разъёмов. Стоит такой 97 рублей. Ссылка на него

21) Реле времени XY-J04 (5-30В)

Циклический программируемый таймер XY-J04, где вместо реле используются силовые ключи (мосфеты).

Управляется внешним триггером (кнопкой) или работает по заданной программе с теми интревалами включения и выключения, которые устанавливает пользователь. Устройство можно использовать для периодического поворота лотков с яйцами в инкубаторах, для зарядки-разрядки аккумулятора и управления другими циклическими процессами.

Характеристики

• Модель: XY-J04 ((он же JZ-801 либо HCW-M135)

• Питание реле: 5-30В

• Ток коммутации: до 15А (более 5А нужен радиатор)

• Напряжение коммутации: 3-24В

• Диапазон каждого таймера: от 0.1сек до 999минут (около 16 часов)

• Стоит такой 109 рублей. Ссылка на него

22) Керамические предохранители

Керамический предохранитель 10x38 мм, на ток от 1А до 32А на выбор. Стоит 5 штук 124 рубля. Ссылка на них

23) Лампы с линзами

Лампы SMD с оптической линзой Fliter для ремонта светодиодных телевизоров 32-65 дюймов. Есть на 3V и на 6V. Тип линзы так же на выбор. Стоят от 133 руб. Ссылка на них

24) Вольтметры круглые

Цифровой вольтметр постоянного тока 4-100 В. Стоит штука 85 рублей. Ссылка на них

25) Преобразователь постоянного тока Step Up Converte

Преобразователь DC-DC 16-120 Вольт на 12 Вольт 3 Ампера. Стоит 169 рублей. Ссылка на него

Всё остальное, что не поместилось в подборку, Вы можете посмотреть здесь!

Трансформатор ТС-250: характеристики, устройство и применение

Введение

Трансформаторы серии ТС-250 — это силовые понижающие трансформаторы, предназначенные для использования в блоках питания цветных телевизоров которые выпускались в СССР,  а также часто применялись ради любителями в различных конструкциях.

Они обладают высокой надежностью и обеспечивают стабильное напряжение для различных потребителей.

В данной статье рассмотрим конструктивные особенности, технические параметры, схемы подключения и применение трансформаторов серии ТС-250.

Конструкция и устройство

Трансформаторы ТС-250 выпускаются на О-образных сердечниках типа ПЛ, изготовленных из стальной ленты толщиной 0,35 мм марки Э-320, с сечением 21×45 мм. Это обеспечивает низкие потери на вихревые токи и повышает КПД устройства.

Основные конструктивные элементы:

• Магнитопровод из электротехнической стали, выполненный по схеме «броневого» сердечника.

• Обмотки, намотанные медным проводом с эмалевой изоляцией, защищенные пропиткой.

• Клеммная колодка, обеспечивающая удобное подключение.

Номинальная мощность этих трансформаторов составляет 250 Вт. Первичная обмотка рассчитана на 220 В, подключение осуществляется к выводам 1 и 1′, при этом выводы 2 и 2′ замыкаются между собой.

Повышающий высоковольтный DC-DC преобразователь (150-250V) на MAX1771 и IRF740

Некоторые трансформаторы последних выпусков могут не иметь вывода 3, что означает, что они рассчитаны исключительно на 220 В.

Разновидности и параметры трансформаторов серии ТС-250

Трансформаторы серии ТС-250 имеют несколько модификаций: ТС-250, ТС-250-1, ТС-250-2, ТС-250-2М, ТС-250-2МР, ТС-250-2П. Все они обладают схожими параметрами и могут быть взаимозаменяемыми.

Трансформаторы ТС-250-2М, ТС-250-2МР и ТС-250-2П имеют меньший вес и габариты по сравнению с ТС-250, ТС-250-1, ТС-250-2, а также немного пониженные напряжения на выводах 5-5′.

Основные параметры:

• Мощность: 250 Вт

• Напряжение первичной обмотки: 220 В

• Напряжения вторичных обмоток:6,3 В / 5 А (для накала ламп)
  18 В / 0,7 А
  250 В / 0,9 А (для анодного питания)
  5 В / 3 А (для выпрямителей)


• Частота сети: 50 Гц

• Габариты: зависят от модели

• Масса: 3-4 кг

Полные данные по моточным параметрам представлены в таблице ниже:

Важно учитывать, что указанные параметры могут отличаться у конкретного экземпляра трансформатора из-за изменений в технических условиях заводов-изготовителей.

Стабилизированный источник питания 12 В / 5 А: просто, надежно, эффективно!

Подключение трансформатора

Для правильного подключения трансформатора ТС-250 следует учитывать маркировку выводов:

1. Первичная обмотка подключается к сети 220 В на выводы 1 и 1′. Выводы 2 и 2′ замыкаются.

2. Вторичные обмотки подключаются в соответствии с требуемым напряжением:Выводы 5-5′ дают напряжение 6,3 В для накала ламп.
   Выводы 9-9′ дают напряжение 127 В (анодное питание).
   Выводы 8-18-18′-8′ формируют другие напряжения.


Если требуется анодное напряжение, необходимо использовать выпрямительный мост с фильтрующими конденсаторами.

Применение трансформаторов ТС-250

ТС-250 применяются в:

• Ламповых усилителях – для питания анодных и накальных цепей.

• Радиопередатчиках и ретрансляторах – обеспечивают питание ламповых передатчиков.

• Лабораторных блоках питания – благодаря наличию нескольких обмоток подходят для регулируемых источников питания.

• Телевизорах и радиоприемниках – использовались в ламповой аппаратуре.

Заключение

Трансформаторы ТС-250 – это надежные силовые устройства, обеспечивающие стабильное напряжение для радиоаппаратуры и промышленных приборов.

Их разнообразие модификаций позволяет выбрать подходящую модель для различных нужд, а схемы подключения дают возможность эффективного использования этих трансформаторов в различных устройствах.

Используются в радиоуправляемой машинке

Помогите распознать маркировку транзистора

Прошу помощи у Пикабушных радиоэлектронщиков.

Не понимаю, что за символ посередине, что за точки внизу и почему «H» повернуто на 90°? Или это «I»

Транзистор стоял в плате BMS

Транзистор тестер отпределяет как NPN транзюк

Нужно понять, где искать аналог и как он называется?!)

Приветствую всех любителей радиоэлектроники! Сегодня мы поговорим о том, как собрать стабилизированный источник питания 12 В / 5 А, который будет не только мощным, но и достаточно эффективным. Если вы когда-нибудь сталкивались с задачами проектирования источников питания, то знаете, что чем больше мощность, тем сложнее добиться стабильности и эффективности. Но не переживайте — я покажу, как можно обойтись без сложных импульсных схем и при этом получить отличный результат!

Почему линейный стабилизатор?

Когда речь заходит о мощных источниках питания, многие сразу думают об импульсных схемах. Да, они эффективны, но требуют сложных расчетов, качественных дросселей и дорогих компонентов. Линейные стабилизаторы, хоть и менее эффективны, зато просты в реализации и надежны. А если подойти к делу с умом, то можно добиться КПД до 80-90% даже при больших токах!

Предлагаемая схема реально была опробована, что при использовании подходящего силового транзистора этот стабилизатор работает даже при токах около 6А. Принципиальная схема стабилизированный источник питания 12 В / 5 А представлена на рисунке

Основные компоненты схемы

Для сборки нашего источника питания нам понадобятся:

1. Трансформатор на 12 В / 8-10 А. Он будет понижать сетевое напряжение до нужного уровня.

2. Диодный мост (например, GBPC3502) — для выпрямления переменного напряжения.

3. Конденсатор фильтра 15 000 мкФ / 25 В — чтобы сгладить пульсации.

4. Силовой транзистор (например, TIP147 или TIP35C) — для регулировки напряжения.

5. Стабилитроны (D1, D2) — для точной настройки выходного напряжения.

6. Резисторы (R1, R2, R3) — для ограничения тока и настройки схемы.

7. Конденсаторы (C1-C5) — для фильтрации и стабилизации.

Эффективный способ сглаживания Пульсаций по Питанию: схема Электронного ДРОССЕЛЯ

Как это работает?

Схема работает следующим образом:

1. Трансформатор понижает сетевое напряжение до 12-18 В (в зависимости от нагрузки). Напряжение холостого хода около 18,5В, при нагрузке от 14,5 до 13,5В. При выходном напряжении около 12,2В разницы между входным и выходным напряжениями все же достаточно для надежной работы стабилизатора.

2. Диодный мост выпрямляет переменное напряжение, превращая его в постоянное.

3. Конденсатор фильтра сглаживает пульсации, чтобы на вход стабилизатора поступало стабильное напряжение.

4. Силовой транзистор регулирует выходное напряжение, поддерживая его на уровне 12 В.

5. Стабилитроны и резисторы задают опорное напряжение, которое используется для точной настройки выхода.

Особенности схемы

1. Высокий КПД: Благодаря тому, что схема работает даже при небольшой разнице между входным и выходным напряжениями (около 1 В), удается достичь КПД до 80-90%.

2. Стабильность: Выходное напряжение изменяется всего на десятки милливольт даже при максимальной нагрузке.

3. Простота настройки: Используя два стабилитрона (D1, D2), можно точно настроить выходное напряжение. Например, комбинация 5,6 В + 6,2 В даст нам 11,8 В, что близко к желаемым 12 В.

4. Защита от перегрузок: Резистор R3 ограничивает ток короткого замыкания, защищая схему от повреждений. Ни чего сложного, резистор R3 выполняет двойную функцию, его сопротивление ограничивает ток короткого замыкания стабилизатора, а когда входное напряжение падает ниже 12В, он ограничивает ток, протекающий через переход e-b силового транзистора и T2 на землю.

Практические советы

1. Охлаждение: Силовой транзистор будет нагреваться, особенно при токах близких к 5 А. Обязательно установите его на радиатор!

2. Конденсаторы: Если планируете работать с токами больше 5 А, увеличьте емкость конденсатора фильтра до 20 000 мкФ.

3. Точная настройка: Если вам не нужно точное напряжение 12 В, можно немного увеличить его (например, до 12,5 В). Это позволит сохранить разницу между входным и выходным напряжениями на уровне 0,9 В, что улучшит КПД.

Схема собирается на печатной плате, что значительно упрощает процесс. Все компоненты расположены компактно, а разводка платы позволяет избежать лишних проводов. Если вы используете только один стабилитрон, не забудьте заменить второй перемычкой.

Монтаж стабилизированный источник питания 12 В / 5 А выполнен на печатной плате, представленной на рисунке.

Итог

Собрать стабилизированный источник питания 12 В / 5 А не так сложно, как может показаться на первый взгляд. Линейный стабилизатор, несмотря на свою простоту, может быть очень эффективным, если правильно подобрать компоненты и настроить схему. Этот проект отлично подойдет для тех, кто хочет получить надежный источник питания без лишних сложностей.
