У меня два мультика Richmeters, покруче и попроще.
Автоматика, напряжение-ток-сопротивление-частота-ёмкость-все-дела ...
Я доволен, правда.
Если бы не одно "но" - этот вот portable вертикальный форм-фактор. Эта вот жиденькая подставочка. Мне это ппц как неудобно. Мне неудобно, что я не могу включить подсветку и оставить её гореть, ибо - батарейки. Мне неудобно, что после каждого измерения, надо их выключить, ибо - батарейки и мерзкий писк таймера, напоминающего, что - батарейки.

Решил поискать мультиметр в настольном формате. Чтоб от розетки и все дела.

[s]оху[/s] фаллоформировал.

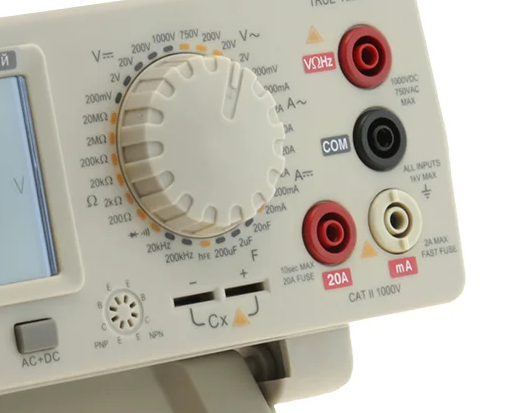

Вот эта вот, даже не автоматическая хрень - 20 косарей ?

У меня ричметерсы один полторашку , второй - косарь, который год, верой и правдой, а это вот - и 20 ?

Искал, искал, нашёл вот:

И почти то что надо, и два косаря всего, и автомат, и питание от USB, но силу тока не меряет.

Искал, искал, нашёл вот:

И полтора косаря всего, и всё меряет, только вот , плять, внешнее питание не предусмотрено от слова "совсем". Только батарейки.

А одно из основных качеств настольника должно быть всё же "включил, включил подсветку, и не паришься за батарейки, и не дергаешься от противного писка таймера"

Памажыте люди добрыя !

Посоветуйте настольный мультиметр, штоп от розетки, штоп вольты, амперы, омы хотя бы, штоп автоматическое переключение пределов и штоп не стоил при этом дороже моего осциллографа FNIRSI,. Идеально - в пределах 2-3 косаря.

Плииииз !

Здравствуйте друзья. Снова. Кто о чем, а вшивый все о бане. Ну а я все о своем расчудесном настольном мультиметре)). В первом посте о покупке Наконец то прикупил себе настольный мультиметр Owon xdm2041 я обещал заглянуть внутрь, ну и с вами поделиться. Итак, погнали...

Еще на этапе выбора, я сразу собирался перевести свой новый мультиметр на трансформаторное питание. Кто то в обзорах говорил, якобы даже точность измерений улучшится, но я разницы не увидел. Для меня главной задачей было отвязать прибор от сети гальванически, ибо бывают случаи, когда замеры производятся "на горячую", под питанием и спалить по собственной криворукости прибор за 18000 кровных не хотелось. Сегодня выдался свободный день и я решил-таки заняться переделкой. Вскрываем...

Как мы видим, слева нас приветствует ИБП на 5 Вольт 2 Ампера (по крайней мере на нем так написано. Имеет 2 выхода по 5 вольт, один на питание аналоговой части, второй на цифровую часть. В принципе ничего уникального, обычный, стандартный импульсник. К сожалению, не посмотрел на чем он собран. Но если кому нужно, скажите, посмотрю, отпишу в комментариях. Размер платы БП - 56*78, расстояния по центрам крепежных отверстий - 50*65. Два силовых разъема сверху фото это вход 220 и кнопка включения. Кнопка включения физическая, с фиксацией и разрывает 220, что считаю очень правильным решением.

Прежде чем подбирать трансформатор, нужно замерять потребление на разных режимах, что бы трансформатор работал в комфортных условиях. Результаты замеров:

Аналоговая часть:

на запуске - 45 мА

режим Ом/Диод/Пищалка - 155 мА

остальные режимы - 35 мА

Цифровая часть (морда):

Запуск - 12 мА

Работа - 8-12 мА (в зависимости от яркости подсветки)

Как видно из замеров, потребление смешное, в максимуме выходит менее 180 мА. Подойдет самый слабенький трансформатор. Учитывая раздельное питание аналоговой и цифровой части был куплен самый дохленький трансформатор из наличия в магазине ТП-321 (3 Вт) 2*6В и двухсторонняя макетная плата 60*80. Остальная рассыпуха была. Накидал на макетке из говна и палок простейший БП с линейными стабилизаторами 7805. Получилось терпимо (ненавижу на макетке собирать)

Прикрутил, проверял, замерил выходное, все в норме. Прежде чем подключать, решил отфоткать аналоговую часть:

Решил глянуть питальную часть аналоговой части и блин... что я вижу? Интрига... А вижу я DC-DC преобразователь, с гальванической, мать ее, развязкой))) F0505S-1W datasheet.

Ладно, все равно БП уже слеплен, установлен, хуже не будет, шарашим дальше...

Далее, я увидел на платке с разъемом RS232 разводку под нормальное "принтерное" (простите, не помню его название) USB гнездо. Покопался в шкафчиках (вот признайтесь, у всех же есть такая волшебная коробка/полка/шкаф/комната/квартира/гараж/склад где хранятся все вот эти важные мелочи?) и нашел это гнездо, внедрил, а то ну а чо оно, разводка есть, а гнезда пожалели)))

Я честно признаюсь, мне этот порт, ну ваще не тарахтел никуда, я им не пользуюсь, да и в планах нет, но теперь я доволен))). Весна... Обострение наверное)))

Ладно, отвлекся что-то. Продолжу, с вашего позволения. Остались еще фотки аналоговой части, добавлю что бы были, вдруг кому интересно будет.

В общем, новослепленный БП прижился, ничего не греется, все работает, душа моя спокойна - от сети прибор я отвязал.

И еще момент. Перед подключением выяснил, что GND аналоговой и цифровой части объединены. В принципе, ожидаемо. Но дальше я взял в руки родной бп, перевернул и присмотрелся и блииин....

Питание аналога и цифры вообще параллельно. Не было необходимости брать трансформатор с двумя вторичками! Можно было бы взять любой 5 вольтовый трансформатор с одной вторичкой и все было бы проще. Но мы, были бы не мы, если б искали легкие пути, верно?)))

По цифровой части, пока описания нет ибо туда не полез. Но в планах есть, нужно будет решить один мерзкий косяк этого чудесного прибора, о котором опишу ниже.

На этом, я закончу описание внутреннего мира моего нового мультиметра. Перейду к описанию впечатлений от работы с ним.

Самый главный, считаю, вопрос, не жалею ли я, что его купил? Однозначно НЕТ, прибор приятный, удобный, мои задачи покрывает полностью, даже с избытком. Стоит ли он своей цены? ИМХО, нет. На мой взгляд цена ему 8-10т, если бы я урвал его за эти деньги, я был бы в восторге.

Что для меня есть плюсы:

Полностью кнопочное управление. При чем, практически нет нескольких функций на одной кнопке. Для всех основных функций своя кнопка и это безумно удобно. Правда омы/диод и пищалку все-таки повесили на одну кнопку, это печалит, но привык.

Питание от сети. Даже мультиметры на акб (все свои мультиметры перевел на акб) садятся тогда, когда нужны вотпрямщяс. Бесило. Теперь не бесит.

Настольный формат. Во первых это красиво! Ничего не ездит по столу, не падает, где я его поставил со дня покупки, там он и стоит. Для меня это очень удобно, и этот параметр, был одним из основных при выборе.

Дисплей! О, услада очей моих!!! Ради этого цветного, читаемого экрана можно наверное приглушить даже боль причиняемую осознанием его цены. Дисплей клевый конечно.

Встроенный логгер. Есть возможность записи показаний в файл. Настраивается, как период записи от 15 мсек до 9999 сек, так и количество точек до 1000. Как в автоматическом режиме, так и в ручном.

Шустрая прозвонка (пищалка). Так же имеет регулировку по порогу сопротивления сработки от 1 до 1000 Ом (по умолчанию стоит 50 Ом). Трудно недооценить шуструю пищалку!

Пищалка на режиме прозвонки диода. Так же с возможностью регулировки порога сработки (по умолчанию 0,7В) Этим режимом конечно никого не удивить, он присутствует на всех китайских, да и не только мультиметрах, но вот возможность регулировки сработки, оченно удобственно.

Компенсация щупов. Для более точного измерения, можно компенсировать сопротивление щупов, что тоже не считаю лишним.

Математика. На режимах измерения "переменки" есть возможность отображения минимального, среднего и максимального значений.

Замер частоты. Ну тут нечего объяснять, понятно, что для этого есть оссцилограф, но иногда нужно произвести беглый замер, вполне себе выручает. Отображает как частоту, так и период.

Выбор частоты опроса. Есть три варианта LOW -4 , MID -16, HI - 65 опросов в секунду. Из опыта заметил, что на самой низкой, меряет как обычный китайский мультиметр. Сопоставимо с моим MESTEK DM100C. На средней скорости конечно измерения практически сразу, ну а на максимальной, разумеется, показания показываются еще до прикосновения щупами к точке. Магия, не иначе))) Ну а чему удивляться за 18 то тыщ)))

Про физическую кнопку включения, я вроде уже писал хвалебные слова, добавить нечего. Разве, что, на этот раз, китайские инженеры превзошли себя и сделали кнопку включение на морде, а не на заднице, как они это очень любят делать! Оловоотсос Proskit ss331 не даст соврать, буквально на днях выключатель на лицо ему перенес ибо сил моих уже никаких не было!

Вроде бы все о плюсах. Теперь расскажу о недостатках прибора, на мой взгляд:

Самый главный недостаток, который раздражает: Он, сука, не запоминает никаких настроек после выключения! То есть как выставлено с завода, начальный режим замер напряжения, пороги пищалки, скорость опроса, так и все, при каждом новом включении он запускается на этих режимах. Понятно, что мультиметр стационарный, и запустив с утра, выставив все параметры как надо, можно работать весь день, но бля, это бесит. Мы же блин, понимаем, что это технически реализуемо, почему не сделать? Часы, которые там в щуп не уперлись, они сделали энергонезависимыми, а блять, пользовательские настройки нет! У меня есть по этому поводу теория. Китайские инженеры создавая любую вещь, по итогу смотрят, оценивают и если она получилась отлично, они такие, "неее, слишком заебись получилось, не пойдет, нужно исправить и хуяк... подобный баг туда запихивают. Это на мой взгляд единственное объяснение этой херне, ну вот честно. Пользователь должен страдать, иначе никак! В дальнейшем буду искать возможность пофиксить эту проблему конечно. На гитхабе чувак ковыряет прошивку от этого прибора, пока она сырая и с косяками, но возможно энтузиасты победят. Да и вообще, нужно самому морду скинуть, посмотреть, что там и как, может батарейку нужно добавить или дежурное питание организовать. Посмотрим, как вдохновение придет, займусь...

Ну и еще, лично мне не хватает простенького генератора до 1кГц. Есть у меня RICHMETERS RM109 с этой функцией, очень бывает полезен на унч трактах.

Что еще по недостаткам... ну, импульсный БП немного настораживал. Теперь вопрос решен.

Вот еще б пищалку/диод/омметр на отдельных кнопках бы были, прям ваще было б супер.

Подведу итог. Купил бы я его сейчас, зная все это наперед? Наверное да. Если уж быть честным с собой и с вами, из подобных приборов этот самый дешевый. Не, есть конечно XDM1041, но там тоже есть свои приколы. В общем, что я хотел, от этого прибора, яполучил. Ну а чего не хотел, собстенно - я не получил!

Ну и как же без надменной кисяры...

Всем добра и спасибо, что осилили эту простыню!

P. S. Забыл добавить инструкцию, на всякий случай.

Картинка для привлечения внимания.

Всем доброго времени суток, ситуация такая: для работы требуется мультиметр, основные задачи: переменка, постоянка, прозвонка.

Наверное самый главный критерий - надёжность.

Какой посоветуете приобрести за вменяемую сумму( +-3килорубля).

Совсем дешман типа Ресанты не рассматриваю, склоняюсь к IEK MY61.
Какие модели посоветуете ещё посмотреть?

Если дадите ссылку на ВсеИнструменты, буду очень благодарен.

Здравствуйте друзья. Хочу поделиться своей небольшой радостью. Пока отвлеклась жаба, заказал себе на али настольный мультиметр. Давно хотел, но как всегда, то трусы порвутся, то беляш купишь. В общем решил себе сделать подарок на новый год. Так как кормлюсь ремонтом всяких электронных штук, вещь прямо необходимая. В принципе, с моими задачами справлялись и обычные мультиметры, но (как всегда есть но...) через какое то время на них начинали вылезать неприятные сюрпризы, то гнездо разболтается, то переключатель выбора режимов начинал моросить, ну и елозение по столу задолбало. За время работы великое множество мультиков перевел. Ну так вот, полез я себе искать мультиметр на кнопках, ибо заебали эти переключатели, вечно глюкающие в самый неподходящий момент. Сначала выбор пал на aneng 622 - большой дисплей, относительно быстрая скорость расчетов. Затем на глаза попался aneng 623 - интересный дизайн, вроде удобный, даже какие то интересные фишки для авто в нем есть (особо не вникал, извините). Так вот, почти готов был заказать и тут я увидел его, owon xdm1041, настольное исполнение, большой читаемый дисплей, все на кнопках. Полез смотреть обзоры и разочаровался, что то он какой то кривенький оказался, не вспомню сейчас, что конкретно явилось причиной отказа, да и не важно. В коментариях увидел, что есть xdm2041, он де получше в плане по и косяков в нем таких нет. В общем, решился, полез смотреть обзоры на 2041, а в нашем интернете совсем мало о нем обзоров, в буржуинском ютубе поглядел, как смог с субтитрами, да и заказал. 27.12.24 оплатил, сегодня забрал. Ну что могу сказать, по первым впечатлениям, вещь замечательная!

Что лично мне понравилось:
1. Настольное исполнение. Больше не елозит по столу, все на месте.
2. Питание с розетки. Для меня ощутимый плюс.
3. Цветной, информативный дисплей.
4. Возможность компенсации сопротивления щупов.
5. Все необходимые функции вынесены на отдельные кнопки. Нет необходимости лезть в меню для переключения режимов и функций.
6. Три уровня частоты опроса. Согласно инструкции:
минимальная - 4 опроса/сек;
средняя - 16 опросов/сек;
максимальная - 65 опросов/сек;
7. Физическая кнопка включения на морде.
8. Прозвонка. Прозвонка шустрая, даже на авторежиме. Пищит, как на замере сопротивления, так и на замере диодов.

Уровень срабатывания регулируется, как по сопротивлению, так и по падению напряжения.
Времени маловато было на плотное изучение, ибо выходной сегодня, дела домашние. В понедельник плотнячком его погоняю, загляну внутрь. В планах переделать его на трансформаторное питание, ибо иногда могу залезть куда не стоило бы, поэтому развязка от сети необходима. Простыня получилась знатная канеш, вода в основном, понимаю, но просто не знаю, что конкретно нужно. Поэтому если что то нужно, пишите, покажу.
