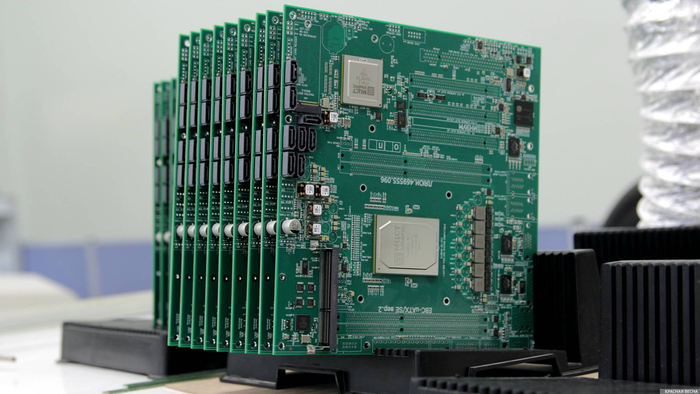

Минпромторг предлагает увеличить срок действия записи о продукте в реестре российской промышленной продукции с трех до пяти лет. Проект постановления Правительства с такой инициативой был размещен на портале проектов нормативных правовых актов в начале апреля 2025 г.
Документ вносит изменения в постановление Правительства от 17 июля 2015 г. № 719 «О подтверждении производства российской промышленной продукции».
Минпромторг также предлагает продлить срок действия актов экспертизы Торгово-промышленной палаты (ТПП). На основе таких актов ТПП Минпромторг формирует записи в реестре российской промышленной продукции. Срок действия начинается с даты формирования акта или реестровой записи при условии соответствия требованиям, предусмотренным постановлением В 2022 г. Минпромторг уже продлевал срок действия акта с одного до трех лет.
В министерстве рассчитывают, изменения позволят упростить систему получения статуса отечественного оборудования, снизив административную нагрузку при получении такого подтверждения, повысить прозрачность и прогнозируемость применения таких механизмов.
Для производителей российской промышленной продукции снижение частоты подачи заявок на включение сведений о промышленной продукции в реестр обеспечивает также снижение расходов на соответствующие действия.
Что характерно, в отрасли на инициативу смотрят со скепсисом, отмечая, что в случае увеличения срока записи в реестре, повысятся риски злоупотреблений со стороны недобросовестных участников оборота, а производитель пять лет сможет не вкладываться в усиление локализации изделий. Таким образом, данная инициатива может затормозить развитие отрасли.
В последнее время граждане пропагандисты поскучнели. Шпионок с крепким телом не показывают, няшу отправили куда-то на задворки вызывать духов. Скукотища. Почти так же уныло, как постановочное хоум видео 10+ летней давности, где кто-то с кем-то на троих.
Впрочем, к теме. Про космос, после торжественного втыкания Луны-25 в Луну, на фоне успешных посадок частных аппаратов и китайских луноходов, рассказывать не получается. Даже если есть чего. Про самолеты, на фоне переноса сроков выпуска Ту-204/214, Сухого и МС-21 «куда-то потом», тоже не очень получается рассказывать. Причину уже нашли – инженеры не те. Не хотят работать за доширак. Кошкожена тоже не хочет доширак. И гречку не хочет. И в море с нефтью не хочет. Капризная, что поделать. Пруф: Основной проблемой для развития производства Ту-214 собеседник называет дефицит инженерных кадров на предприятии. Сколько предлагают инженеру ? Посмотрим kazan.hh.ru, Казанский авиационный завод им. С.П. Горбунова Инженер-конструктор от 73 000 до 130 000 ₽ Ведущий специалист по подбору персонала от 80 000 ₽
Перейду к такой штуке, как рекламируемый прорыв в микроэлектронике «Вот уже собрали свой, российский, 350 нм, литограф, теперь заживем» Сначала новости. Рассказы про «литограф готов» идут с 2023 - Производство российского литографа для топологии 350 нм начнется в 2024 г. (01 ноября 2023) 21 мая 2024 года в Нижнем Новгороде в кулуарах конференции ЦИПР (Цифровая индустрия промышленной России), проходящей с 21 по 24 мая, заместитель министра промышленности и торговли Василий Шпак сообщил о том, что первый российский литограф, обеспечивающий выпуск чипов по техпроцессу 350 нм, уже создан и проходит испытания.
24 марта 2025, наконец-то, прошло торжественное подписание акта выполненных работ: Зеленоградский нанотехнологический центр (ЗНТЦ) объявил о завершении разработки и успешном прохождении государственной комиссии первого российского фотолитографа.
Из достижений - Впервые в российском литографе в качестве источника излучения используется не ртутная лампа, а более мощный и долговечный твердотельный лазер. Исключительно от скромности, производителя лазера решили не указывать. Хорошие лазеры для литографии делает 2 (две) фирмы - Trumpf (Германия) и Cymer (владелец ASML Holding, расположена в США). От скромности же решили не уточнять долю белорусского Интеграла в этой устройстве.
Но, что это такое, литограф, и почему эту новость тащат на передний план?
Литограф – это всего лишь одна из машин в середине производства микросхемы, точнее разных видов микрочипов. В теории у нас два миллиона все просто: Суть процесса фотолитографии сводится к тому, что вначале на обрабатываемую поверхность наносится тонкая фоточувствительная полимерная плёнка (фоторезист). Затем эта плёнка засвечивается через фотошаблон с заданным рисунком. Далее проэкспонированные участки удаляются в проявителе.Фотолитография
На практике, литография – это лишь одна из пары тысяч стадий подготовки чипа. Чтобы получить готовый к установке куда-то чип, нужно: Получить металлургический кремний из песка. Из металлургического кремния получить сверхчистый кремний. Из сверхчистого кремния получить монокристалл кремния. Монокристалл нарезать на пластины, пластины отполировать. Спроектировать логику чипа. Спроектировать логику не только чипа, но и окружающих модулей, и всей микросхемы. Для тех же микропроцессоров это и модули памяти, и модули сети, и модули вывода изображения, и какие-то универсальные контроллеры шин – от CAN до USB и PCIe. Перенести логическую схему на физическую модель, на все эти транзисторы и диоды. Сформировать силовую обвязку к физической схеме. Посчитать, сколько тепла будет выделять эта конструкция. Перенести физическую схему на модель для фотошаблона – как вся эта электротехника будет печататься. Сделать исправления модели для того, чтобы все последующие процедуры случайно не убивали еще не готовый кристалл. Сделать этот самый фотошаблон. Желательно, не одноразовый. Сделать фоторезист. Сделать установку нанесения фоторезиста. Сделать проявитель. Сделать закрепитель. Сделать установку смывания фоторезиста, закрепителя, проявителя. Не забыть организовать производство той самой красной пленки. Сделать станки для предварительных операций по подготовке пластины – ионное напыление, технотронное излучение, прочий жабий жыр. ВЫ НАХОДИТЕСЬ ЗДЕСЬ, и где-то тут стоит литограф. Пока просто стоит. Сделать промывку. Сделать сушку после промывки. Сделать еще два десятка станков для единичных операций по производству.
Основные этапы контактной полупроводниковой фотолитографии
Основные этапы контактной полупроводниковой фотолитографии: подготовка подложки (film) на кремниевом субстрате, нанесение фоторезиста, экспонирование ультрафиолетом непосредственно через маску, проявление, травление (etching) и удаление (stripping) резиста (источник: OpenStax, 3D News)
Сделать установки по проверке частично готовых чипов, если это возможно в производственном процессе. Сделать установку для проверки готовых чипов. Сделать установку для распилки пластины с готовыми чипами на одиночные чипы. Сделать установку по установке чипов в корпус. Собрать все это в одном месте – готовые пластины, установки для перемещения пластин между станками, жидкости, газы, люди, все это обслуживающие. Обеспылить помещение. Еще раз обеспылить. Проверить отсутствие пыли. Повторить проверку. Повторять проверку пару раз в день. Сменить фильтры. Обеспылить. Проверить чистоту промывок, газов для сушки, труб, кранов. Промыть. Промыть еще раз. Проверить. Поставить фильтры. Сменить фильтры. Выбрать другие фильтры. Проверить полученные пластины на ориентацию кристалла, кривизну и чистоту. Еще раз проверить. Проверить еще сотню компонентов. ВЫ НАХОДИТЕСЬ ЗДЕСЬ, и тот самый литограф только начинает запускаться. Запустить весь процесс в комплексе, и от полугода до полутора лет ждать, пока из всех углов не вылетит пыль, пока фоторезист не будет наноситься куда надо, прилипать как надо, засвечиваться как надо, смываться, сушиться, и так далее. И довести процесс до того, что все промежуточные установки не портят готовое изделие. Все это нужно, чтобы получить хотя бы 1 (один) процент выхода годных микросхем. Оптимисты могут говорить и про 90% выхода, в реальности бывает и 0 (ноль). Совсем ноль. Погрустнели ? Тогда можно еще раз перечитать статью из 2021 года: Нанометры в микроэлектронике: физика, маркетинг и здравый смысл.
Почему 350 нм – это не то, чтобы ни о чем, но примерно рядом.
Сами по себе эти «350 нм» - это не хорошо, и не плохо. Процесс и процесс, что-то можно делать. Если отладить и запустить в работу процесс, а не зарегистрировать на Хабре или Пикабу сотню пользователей, с единственным комментарием «ура ура, какая победа». Процесс изготовления сотни позитивных комментаторов давно автоматизирован, и не стоит ничего. Процесс запуска реального серийного производства обойдется чуть дороже. Технологическая норма 350 нм для отдельного элемента означает, что для микросхемы будет существовать ряд физических ограничений. Толще дорожки, длиннее проводники. Тяжесть, это хорошо, но не всегда. Большие транзисторы и толстые дорожки добавляют разных ограничений, даже не хочу читать, каких. Все это вместе взятое, вместе с физическими размерами ограничениями на частоты, тепловыделение и размещение, дает некоторые поводы задуматься, и вспомнить историю.
Технологии для производства по технологиям 350 нм разработаны в то время, когда нынешние родители, а то уже и деды, ходили в школу, в 1995 году. Для микропроцессоров на этих технологиях были доступны частоты порядка 150-300 мегагерц, и получалось упаковать от 3.5 миллиона транзисторов на чип (NVidia RIVA 128) , до 7.5 миллионов - Pentium II Klamath . Производительность Klamath порядка 1 мегафлопса. В тред приглашаются любители расшифровки древнего знания - Pentium II Performance Counters. Конечно, сейчас можно сделать камень в 3-4 раза больше, и теплопакет в 200 ватт никого уже не пугает. Будет 2 мегафлопса. Для станка с ЧПУ хватит.
