Ответ на пост «Альтернативная коммутация»6
Повидал всякой альтернативной коммутации, но один раз вообще уху ел.
Небольшая предыстория:
Прикупил друг квартирку на вторичном рынке. До этого ютился в малосемейке с женой и сыном. Условия там были ппц. Комнатушка 5х3 метра, не более. Кухонька малюсенькая. Малосемейка, одним словом.
А тут трёшка. Хоть и в старом фонде. Дом построенный колхозным кооперативом для своих работников. Двухэтажный, по три квартиры на этаж в подъезде.
Пригласили меня помочь с электрикой. Они там уже снесли часть стен, объединили одну комнату с кухней, переделали ванную и еще по мелочи.
Обговорили где будет висеть щиток, как пойдет разводка, где будут свет, выключатели и розетки.

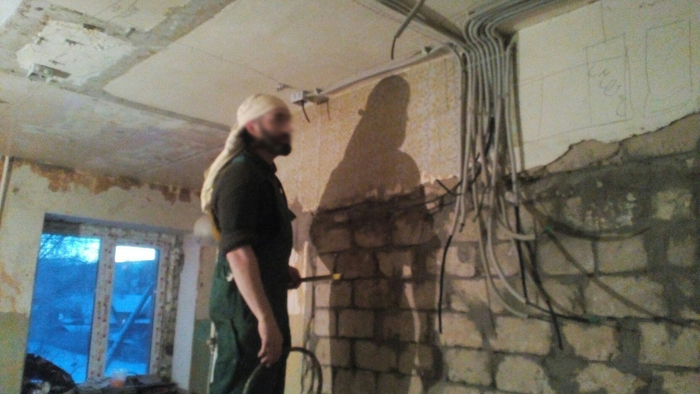

На фото я в процессе.
Когда сделали, пришла пора отрубать старую электрику и подключать вводной кабель.
Щиток поближе:
Такого звездеца я не видал ни разу.
В лучших совъетских традициях сделано люминием.
Автоматы древнее древнего. Неизвестно рабочие или нет.
Рассмотрим ещё поближе?
1: провод обгорел возле самой металлической трубы. Расстояние от неё миллиметр.
2: алюминиевый провод намотан прямо на обгоревший вводной провод.
Ачотакова то? Походит ишшо.
3: провод подключенный по методике "2" скручен еще с двумя алюминиевыми проводами, которые, в свою очередь идут на автоматы и в квартиру...
4 и 5: отгоревшие заводские места подключения проводов. При попытке открутить винт, шляпка на второй фазе сразу свернулись. На третьей её уже не было. Видимо из-за этого в головах типа "электриков", родились альтернативные подключения методов "2" и "6".
6: медный провод с петелькой, которая накинута(!) на ржавый от перегрева болт второй фазы... Петелька уже так-же зелёная от коррозии.
Этот проводок идет... куда бы вы думали? Правильно! В скрутку, блеать, с двумя алюминиевыми проводами!
Нулевая шина более-менее в порядке.
Крепление автоматов сделано таки образом, что снимаются они сразу же обоймой. По одному их отключить и поменять НИВАЗМОЖНА!

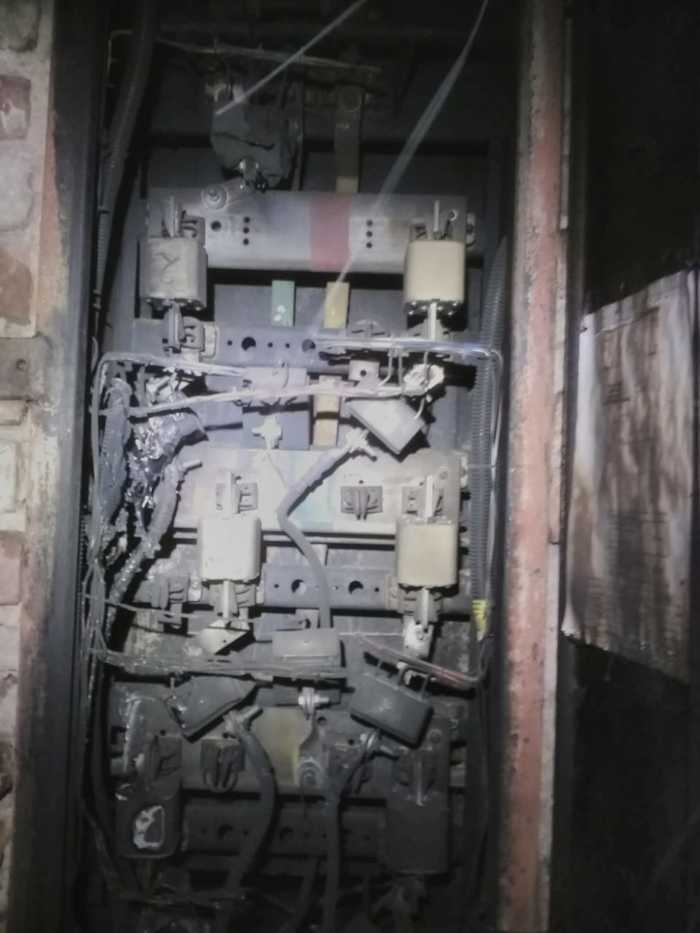

Поглядели на распред щит на дом...
Короч, отключать его я не рискнул.
Был призван товарищ, так-же имеющий опыт в электрике и стали решать как пройти этот квест.
Было принято решение не отключая напругу, что естественно грубейшее нарушение, подключатся к первой фазе.
Я сделал провод с клеммой, гайку , шайбочки приготовил.
Пришлось отгибать шину с фазой в сторону, ибо налезть гайке мешали болтики крепления шины.
Еще пришлось надсверливать сами винты, что держат её в керамической подставке. Стрелками помечены. Они гайке не давали налезть. Т.е. в центре болта сделать отверстие, а потом с помощью спец ключа вовнутрь выкручивать. Головки винтов находятся с обратной стороны, поэтому традиционным способом открутить их никак.
После подключения кабеля и затяжки гайки, нужно было снова закручивать эти винты, для надежного крепления шины. Крутили в резиновой перчатке. Поверенной, с завода.
Дальше уже подключение автомата на 32А. Пришлось его положить вниз, ибо крепить его не на что. Автомат нужен для аварийного отключения из коридора вручную, а не для того чтобы он отрабатывал. Для отработки есть автоматы в щитке, внутри квартиры.
Вот так получилось. По моему разумению самое адекватное подключение во всём подъезде.
