Помогите, пидоры Привет, уважаемые!

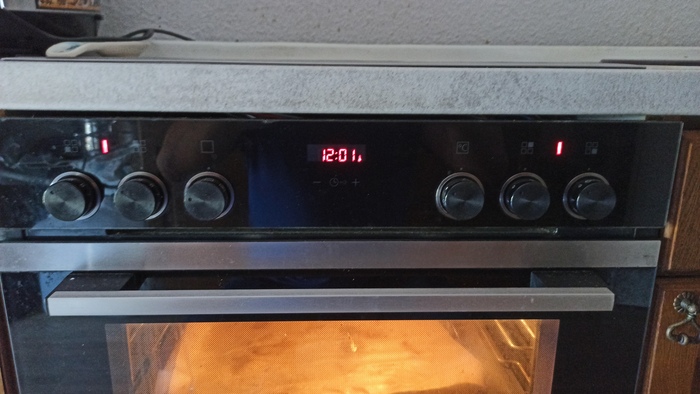

точнее, вопрос по варочной поверхности. Плита Siemens. Что значат красные индикаторы между ручками регулировки в виде полоски/"буквы I"? Просто хозяйка утверждает, что раньше они не загорались. А как я вижу, они просто включаются, если включить любую из ручек на соответствующей половине. Для индикации работающей конфорки есть индикаторы сверху варочной панели. А нафика тогда эти?
С уважением, и все такое
При ремонте китайского оборудования столкнулся с таким.
Напряжение индикации 380 Вольт. На 220 оно не светится. Ставится на две фазы, для визуального контроля. Столкнулся с такими впервые. Думаю что это малораспространенная серия.
При модернизации были упразднены.
Ну не даёт мне покоя (от нечего делать, конечно же) посудомойка
Эксперимент над посудомойкой
Эксперимент с посудомойкой ч.2
Поскольку она у меня не "элитная" и не за много-много тыщ, то никаких лазерных индикаций, проекций на пол, голосовых оповешений, смс на телефон и прочих приблуд о том, чем именно она занимается в конкретный период времени, нет.
Меня же интересует лишь один вопрос: закончила она мыть посуду или нет?
Если не слышно шума от воды и т.п., то это ещё не значит, что она закончила. При открывании дверцы программа сбрасывается, а не продолжается. В щель же между столешницей и дверцей ПММ световых индикаторов практически не видно. Зачем такое решение у производителей - я не знаю...
В общем, мне это не понравилось и я решил начать портить кухонную мебель.
Заручившись молчаливым согласием хозяйки, прикупил немного оптоволокна от светильника. Типа такого:
Вот:
Проекцию индикатора питания на самой панели перенёс на столешницу (фото столешницы снизу вверх):
Сверлом 2 мм просверлил её насквозь (размышления по этому поводу и варианты, которые рассматривал вообще, если будут вопросы - отвечу в комментах), немного зазенковал:
Чтобы мои "светопроводники" не проваливались, из блистера сделал чашу и прикрепил на низ столешницы под отверстием:
Настало время нарезать чуть с запасом оптоволокна и расположить по правилу тривиальной оптимальности https://ru.m.wikipedia.org/wiki/Упаковка_кругов_в_круге
Вот что получилось:
Купленный эпоксидный клей для рукодельников (сама смола), был мутный:
Меня это не устраивало и я смолу поместил в воду, которую нагрел до 70 градусов
Через пару минут смола стала как слеза младенца:
По инструкции смешал компоненты клея, обезжирил отверстие и "светопроводы". Сначала заполнил клеем полость, а только затем, по одному, вставил туда нарезанные прутики оптоволокна (светится, т.к. я снизу посветил фонариком):
Через несколько дней, когда всё хорошо застыло, срезал всё лишнее, слегка (примерно на 0,5 мм) углубив наждаком верхнюю часть столешницы. После этого нанес ещё сверху эпоксидку, тем самым защитив торцы оптоволокна от повреждений.
В итоге, получилось то, что я хотел:
Согласен, что если смотреть в упор, то с расстояния 50-70 см на белой столешнице видно черную точку, когда ПММ выключена (она автоматически отключает питание через минуту после окончания мойки). Но: с расстояния 1,5-2 метра, даже приглядываясь, уже ничего "инородного" не видно!
Вот в вечерней ситуации:
В качестве своего оправдания нашёл ещё один аргумент: ну не расстраивал же нас раньше большой черный квадрат на фоне белой столешницы...
и к этой точке привыкнем...
Всем добра!
Проблема имеется: у новой плиты положение рукоятки кранов конфорки "выключено" — вертикальное (остриём вверх). А положение кранов конфорки "крайне малый огонь" — тоже практически вертикальное (остриём вниз, градусов на 10 не доходя до абсолютной вертикальности). Перепутать не просто, а очень просто! Читай — оставить плиту включённой.
Внимание, вопрос: как бы сделать _максимально_простой_ оповещатель "горит плита — не горит плита". Поиск покупных оповещателей предпочтителен — только таких нет. (Ну или я плохо ищу.)
Вижу так, что идеальное решение в части индикации — маломощная лампа, которая ненапряжно (неярко) светит, пока горит хотя бы одна конфорка. Осталось придумать механизм, который, по наличию некоего тепла от плиты, зажигает эту лампу.
PS: Я пока что максимум, до чего додумался — покрасить остриё рукоятки крана лаком для ногтей.
