Отопление в частном доме своими руками. Оцените, подскажите
Вводные:
Мансардный дом, примерно 160м2 общей площади. Стены из газосиликата D400, толщина стен 400мм + утепление 50мм пенопластом.
Крыша – утепление 300мм каменной ваты. Расчетные теплопотери по параметрам -22/+23 – 10 кВт. Под всем домом цокольный этаж. Котельная в цоколе. Основной источник тепла в доме - электрокотел 15кВт, заводской (бочка из нержавейки с тремя ТЭНами, без насоса и примитивной автоматикой с кондовым пускателем, есть возможность внешнего управления вкл/выкл) и дополнительный - камин с водным контуром (5-7 кВт). Присутствие в системе камина подразумевает установку тепло аккумулятора, также нужен бойлер для ГВС, куплена емкость: 2в1-ом. Снизу это бойлер косвенного нагрева ёмкостью 550 литров с нержавеющим змеевиком для проточного нагрева воды (подобная от этого производителя на 16 кВт котле выдает около 0.9 м³ 45 градусной воды в час), змеевик объемом около 20 литров выполнен из нержавеющей трубы. Сверху установлен теплоаккумулятор объемом 250 литров. Ёмкости не связаны друг с другом, но их можно объединить через патрубки.
Система отопления двухтрубная, тупиковая, в ней будет 3 ветки, две на первом этаже:
- первая 2 радиатора и два внутрипольных конвектора с принудительной вентиляцией;
- вторая ветка - 3 радиатора.
Третья ветка - 4 радиатора на мансарде.
На каждом радиаторе термоголовки. Теплые полы не планировал, хотя толщина стяжки на первом этаже около 10 см (ошибся с высотами и конструкция пола высотой около 26см), напольное покрытие планируется - паркетная доска. Трубы отопления - сшитый полиэтилен (и уже куплены), фитинги под пресс. Радиаторы стальные, панельные с нижней (по факу скрытый верх-низ) подводкой.
Обвязка котельной стальные трубы? или чем лучше если учесть что температура в системе может быть 80 градусов. Медь из за больших диаметров неудобно, нержавейка - дорого и тоже неудобно.
Водоснабжение – полипропилен.
Идея состоит в том, чтобы объединить оба бака вместе и завязать оба источника на нем. Отбор тепла на отопление брать сверху, подавать же теплоноситель в точку соединения баков, а обратки всех контуров объединить внизу бака. Зимой греть бак до 70-80 градусов (температура подачи в радиаторы регулируется термостатическим клапаном 35-60 градусов) для создания запаса тепла на случай проблем с электричеством, а летом отсекать верхнюю емкость и греть нижний бак до 50-60 градусов только для нагрева ГВС. Температура ГВС регулируется термостатическим клапаном (35-60).

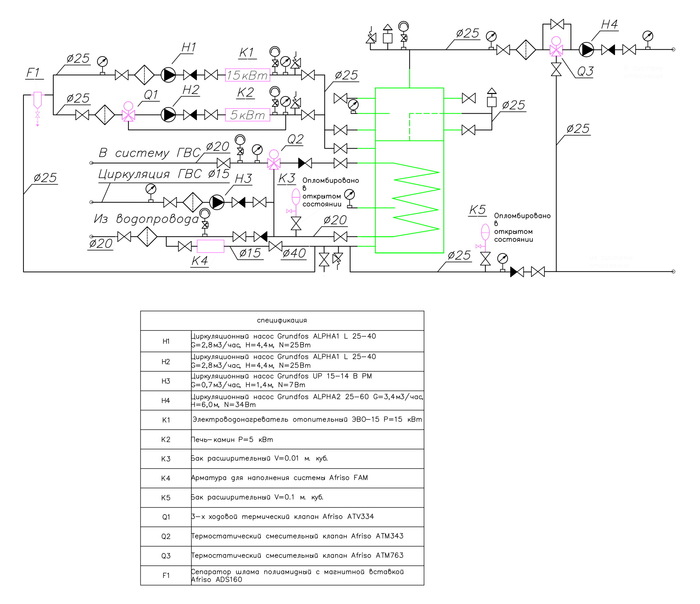

Набросал котельную:
Будет ли работать такая схема, что может пойти не так? Возможно кто-то подобное реализовывал?
Показать полностью
1
13 июля 2023 года.СКВОРИЦЫ, часть 1
Выполнен монтаж теплых полов и водоснабжения с канализацией в доме площадью 140кв.м. Котельная будет во второй части.
Небольшой каркасный дом. Теплые полы полностью на 1 этаже и три радиатора на втором.
Если у вас расстояние от чистого пола до верха подоконника не менее 300мм, то туда ещё могут встать радиаторы с минимальной высотой в 200мм. Понятно, что если подоконники выше, то туда поместятся и более стандартные и высокие радиаторы. Это самое недорогое и эффективное решение.
Если у вас окна в пол и нет теплых полов, то остаётся два решения по расположению отопительного оборудования, - либо внутрипольные конвекторы(что достаточно дорого и требует особых условий по установке), либо радиатор рядом с окном. Обычно с окнами ставят тоже достаточно дорогие дизайнерские трубчатые и высокие радиаторы, стоимость которых не менее 20т.р. Но можно поставить и обычные панельные, что снизит цену, но, возможно, отразится на эстетике.
В данном случае высота подоконника в 280мм позволила на установить радиаторы под окнами на 2 этаже, сделав расстояние от чистого пола не стандартные 100, а 80мм, что тоже допустимо.
Водоснабжение выполнено коллекторно-лучевой разводкой с рециркуляцией ГВС до каждого потребителя. Ожидание горячей воды составит 1-2 секунды.
Показать полностью
9
5
БОРИСОВО
Просто котельная в сочетании:
♨отопление - полипропилен,
💦водоснабжение - полипропилен.
09 июля 2023 года. КП ОТРАДНАЯ БУХТА, часть 2
Выполнен монтаж котельной дома площадью 240кв.м.
Первая часть тут - 29 июня 2023 года.КП ОТРАДНАЯ БУХТА, часть 1
Очередная мощь от Серёги. Тут всё по полной, - два котла(основной газовый и резервный электрический) - обвязаны/соединены с внутренними системами отопления и водоснабжения дома и бани нержавеющими трубами. Жаль, что, сука, китайскими(, а не отечественными.
Надеемся и ждём.
Что касается данного нашего гидравлического изделия, то здесь всё проще простого, - один из котлов подаёт нагретый теплоноситель по максимальным параметрам, которые задают радиаторы(так как в них температура подаётся 40-60 градусов, а в теплые полы 25-35), в гидравлический разделитель, откуда каждый потребитель(радиаторы или теплые полы) забирает требуемое для своей системы.
В теплообменник бойлера теплоноситель подаётся с максимальной температурой(70-80 гр.) по приоритету, так как задача котла максимально быстро нагреть горячую воду до заданной заказчиком температуры и вернуться на поддержание системы отопления.
Показать полностью
10
Посоветуйте, пожалуйста
Господа сантехники. А посоветуйте совет, пожалуйста. Хочу убрать стиральную машинку в коридор, стена смежная с ванной. Соответственно, в этом случае слив будет в канализационную трубу, где слив самой ванны. Ванна 170. Вроде перенос можно, но прочитала, что не рекомендуют делать так из-за того, что слив ванны слишком низко от пола, а это для машинки не очень.
Вопрос: можно или нельзя?
