Всем доброго дня, столкнулся с проблемой при решении задачи по схемотехнике.

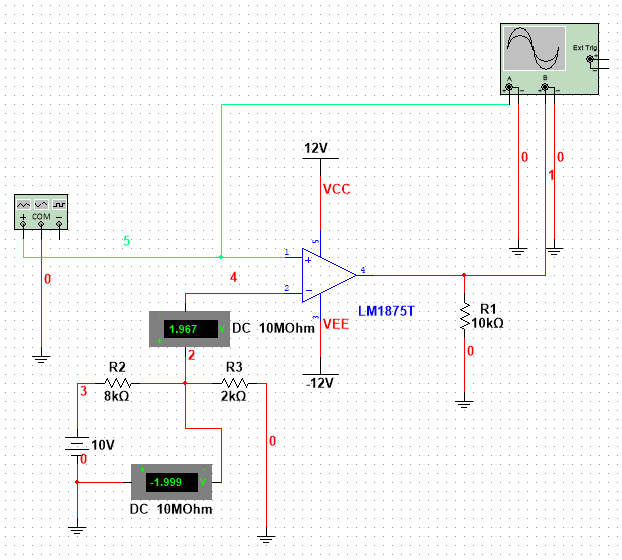

Задача: составить схему по примеру (сделано)

Зарисовать характеристику выход – вход и определить по ней значение порогового напряжения. Uвых пор = 10,896 В (не уверен, что правильно)

Перевести осциллограф в режим Y/T. Включить питание. Зарисовать полученные осциллограммы входного и выходного напряжений. Определить значение выходного напряжения и пороговое значение входного напряжения по формуле ((U1= E R2/(R1+R2))
где Е – напряжение ограничения ОУ) и сравнить его со значением, определенным в предыдущем пункте. Uвх пор = 9,993 В (вот тут совсем потерялся)

Не могу произвести расчет U1, так как не понимаю, в схеме три резистора. Кого с кем перемножать и делить?

Единственное до чего дошел, так как я пытаюсь рассчитать Uвх то мне нужны R2 и R3
и получается 10В * 8кОм /(8кОм + 2кОм) = 80000 В*Ом / 10000 Ом = 8В
Вот не знаю, правильно посчитал или нет
