Мы наконец-то закончили путь длиной в три года, доделав игру "Наследие Истбрук-Хиллз". Две недели назад она вышла на этап предзаказов, который можно признать вполне успешным. Пока отдыхал, захотелось несколько сюжетиков нарисовать.

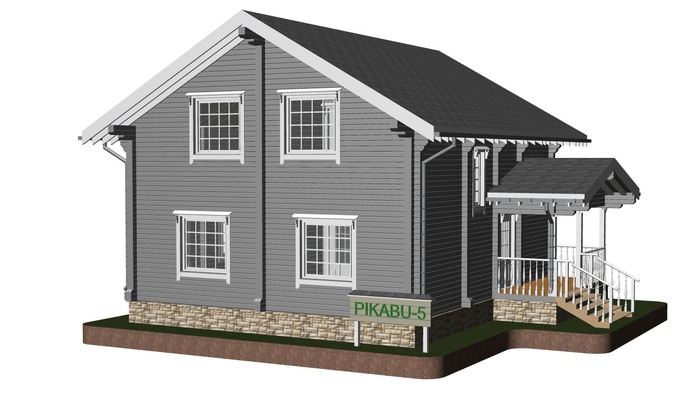

Давно ничего не выкладывал, ибо был погружён в работу. Причём, не в ту, о которой можно подумать, видя в посте проект дома. Позволю себе рассказать и о той своей работе, но позже, а сперва о проекте. Дом по данному проекту, площадью 150 м2, в разных вариациях был заказан более полутора десятков раз, что делает его одним из самых популярных в моей практике. Его планировки просты, что важно при использовании бруса, а соотношение полезной площади к общей очень высокое (в нём минимум бесполезных проходных зон). Уверен, что кому-то он может очень пригодиться, так что вот.
Дом имеет простую двускатную крышу, что позволяет применять скользящие крепления стропил и максимально удешевляет кровлю и упрощает её монтаж. Габаритные размеры 10,1 х 9,9 м даны по центрам стен. Для понимания, гостиную и кухню разделяет проём размером 2,9(ш)х2,47(в) м.
Санузел на 2 этаже в разных вариациях был разным. Некоторые заказчики делили это помещение, создавая в нём дополнительную гардеробную зону. Но я привёл вариант с большим помещением, которое при желании можно будет разгородить каркасными перегородками по факту.
Высота первого этажа 2,7 м в чистоте, мансарды после отделки потолка получится 1,8 м в самой низкой точке и 4,1 возле конька. Вообще, можно сделать дом и ниже, убрав пару венцов, но я привожу вариант, который делал бы, если бы строил себе.
При использовании бруса 140х190 мм его потребуется 82,17 м3 (514 заготовок). Чистая кубатура получилась красивая: 77,77 м3. Количество отходов, таким образом, умеренное и составляет 5,4%. Я не стал проводить дополнительную оптимизацию, чтобы не резать детали слишком сильно.
Проект дома можно забрать отсюда: https://drive.google.com/file/d/1s3KQhc0byzwX1iLZKZwcGhrc1Zu...
А теперь, если вы дочитали, то позвольте поделиться с вами радостью. Последние три года я работал над новой настольной игрой (некоторые подписчики, вероятно, знают об этой моей деятельности) и буквально неделю назад работа наконец-то была завершена. Игра "Наследие Истбрук-Хиллз" вышла на предзаказ, что знаменует финал разработки. Игра в жанре приключенческого детектива в атмосфере мистики и паранормальщины. По ощущениям напоминает мистический сериал в духе "Очень странных дел" или "Настоящего детектива". Игровой проект действительно грандиозный, так что всем любителям игр и мистических триллеров категорически рекомендую поглядеть, что же такое мы там за три года зафигачили. Почитать об игре и найти ссылки на её обзоры можете в группе издателя: https://vk.com/lavkaigr
Вот так будет выглядеть лицевая сторона коробочки...
Небольшая беседка в не самом обычном стиле. Кому не нравится - проходите мимо, это не для вас. Такие, но чуть меньшего размера мы использовали в качестве стендов для выставок и такие же нередко спрашивали в качестве беседок проходящие мимо посетители.
Причём конструкция позволяет в некоторой мере менять конфигурацию. Например, можно убрать угловой сегмент, но добавить брус между фронтальными столбами, таким образом получится беседка с заходом с угла. Такой конфигурации стенды мы на выстаках тоже использовали, так что заявляю ответственно - это тоже удобно.
Высота не большая, но вполне может быть увеличена простым добавлением высоты стоек и 1-2 венцов по задней стене.
Затраты материалов не велики, бруса на неё уйдёт всего 3,9 м3, остальных пиломатериалов ещё куб.
Минусом можно считать невозможность нормального остекления, так что это однозначно вариант для открытой беседки.
Скачать чертежи можете отсюда: https://drive.google.com/file/d/13-G29kodu1rWbmBvw1oX-YPSH0A...
P.S. Обращаюсь к тем, кто заглянул сюда высказать своё "фи". Признаю, вы гораздо умнее меня, профессиональнее, начитанней, лучше разбираетесь в строительных нормах и, безусловно, сможете сделать всё то же самое, но намного качественнее и правильнее. Ваша документация безусловно будет полнее и обязательно включит в себя все расчёты нагрузок, разводку коммуникаций и спецификации до последнего гвоздя. Но до тех пор, пока вы не дадите всё это в открытый доступ, придётся мне, бестолочи, сгорая от стыда, иногда раздавать всем желающим свои ужасные, не полные и категорически не профессиональные чертежи.
В дополнение к ранее выложенному в свободный доступ вот этому проекту бани: Проект брусовой бани с верандой (бесплатно)
Сделал её вариант с единой крышей, как некоторые просили.
Подробно описывать не буду, баня почти ничем не отличается от своего первого варианта, за исключением того, что её высота уменьшена на 1 брус, поскольку нет необходимости поднимать высоко для разрыва уровней крыши.
Чертежи бани можете скачать отсюда: https://drive.google.com/file/d/1vyxH4Z4RLeDCExnFNM3iVkjvMj1...
Также по просьбе сделал вариант хозблока 6х3, но не в чашу с выпусками, а в лапу.
Ссылка на чертежи хозблока: https://drive.google.com/file/d/12-4FaM38_uQbtWaJRt-z0qARB8j...
P.S. Обращаюсь к тем, кто заглянул сюда высказать своё "фи". Признаю, вы гораздо умнее меня, профессиональнее, начитанней, лучше разбираетесь в строительных нормах и, безусловно, сможете сделать всё то же самое, но намного качественнее и правильнее. Ваша документация будет полнее и обязательно включит в себя все расчёты нагрузок, разводку коммуникаций и спецификации до последнего гвоздя. Но до тех пор, пока вы не дадите всё это в открытый доступ, придётся мне, бестолочи, сгорая от стыда, иногда раздавать всем желающим свои ужасные, не полные и категорически не профессиональные чертежи.
В комментариях было пожелание увидеть проект гаража на две машины, и мне сразу вспомнился один из самых популярных проектов гаражей (различные его вариации заказывали не менее 8 раз (столько файлов нашёл у себя в каталоге, но мог и пропустить ещё больше). Ну, и поскольку в это воскресенье делать было нечего, я решил сделать очередную версию того проекта для своей серии на Пикабу.
"Решётка" из брусьев над зоной навеса - это декоративный элемент, который просили оставить все без исключения заказчики данного проекта. Так что оставил его и здесь.
Размеры гаража в чистоте составляют 5,86 м (длина) х 3,66 м (ширина). В самой узкой части, там где выступают брусовые перерубы ширина заужена до 3,3 м. Хозблок имеет размеры 3,66 х 1,86 метра.
Высота в самой низкой точке 2,2 мера, в самой высокой 3,5 м.
При использовании для возведения стен бруса сечением 140х140 мм его потребуется 16,5 м3. Отходов при этом не много, всего 3,5%, но для достижения этого показателя я разрезал некоторые детали на видимой части стен. В домах такое для экономии бруса не практикуется обычно (только если хочет заказчик), но для гаража вполне приемлемое решение.
В общем, кому нужен гараж - хватайте и стройте. Проект можно скачать отсюда: https://drive.google.com/file/d/1iZ4ApKYKWaP_RFUodhZ8bNUhHCa...
Если хотите, чтобы я спроектировал чего-нибудь ещё - пишите, что именно. Будет время и силы - сделаю.
Просили - получайте. Сделал для вас довольно типовой вариант, близкие к которому бывали у меня в работе не один десяток раз. Небольшая и весьма экономичная баня размером 5,5 х 5,5 метров (с учетом выступающих частей 6х6 метров), предполагает использование цельных 6-ти метровых заготовок. Размер веранды также выбран для оптимального раскроя бруса 5,5 х 2,75 метра. Учитывая, что вариантов наполнения тут можно придумать сотню, всем не угодишь, но кому-то баня точно подойдёт.
Кровля над верандой и основной частью не единая, а имеет разрыв по высоте. Это сделано из эстетических соображений. Единая кровля смотрелась бы попроще, но зато вариант с нею был бы подешевле (материалозатраты уменьшились бы куба на 2). Но тут уж... Как и сказал, одним проектом всем не угодить.
Общий размер в итоге получается 8,25 х 5,5 метров (по осевым размерам). На самом деле в таких размерах вполне можно и жить, сделав вместо бани маленький домик.
Над парной и душевой зонами заложил небольшую антресоль, на таких обычно хранят всякие веники, хреники, половники и другую банную приблуду. Доступ на антресоль, соответственно, из комнаты отдыха по приставной лестнице.
Тамбур не предусматривал, чаще всего в таких банях его просят не делать. Туалет обозначил, но отгораживающие его стены в в проекте указаны только на планах. В конструктиве их не закладывал, поскольку они предполагаются каркасные, и мне, честно говоря, было лень их вычерчивать. Всё равно их надо будет возводить по прошествии некоторого времени после монтажа основной коробки.
Из-за того, что сделал крышу с разрывом по высоте, в бане высота получается чуть больше, чем делают обычно. Как и сказал, с единой крышей можно было бы сделать её пониже и подешевле, но зато не так симпатично.
Если строить из бруса 140х140 мм, то уйдёт его 18 м3. При этом благодаря оптимальным размерам, отходов при нарезке деталей будет всего 2,1%. Кстати, файл с раскроем заготовок также к проекту приложил. Как и спецификации на другие материалы, сопутствующие первому этапу работ (под стропильную систему), а также сборочные схемы для всей несущей части.
В общем, берите, смотрите и стройте, если хотите. Проект можно скачать отсюда: https://drive.google.com/file/d/1B46fwDFX6IKFSGleyHUAtZButY7...
Если же хотите, чтобы я спроектировал чего-нибудь ещё - пишите, что именно. Будет время и силы - сделаю. Также, могу в принципе сделать несколько близких вариантов этой бани, если кому-то нужно такую же, но с перламутровыми пуговицами - пишите, чего в ней изменить, постараюсь сделать.
Попался мне тут на глаза пост, в котором автор дарит обществу проект каркасного блока, весьма спорной конструкции. И вот подумалось мне, что кому-то может быть действительно нужен простой и недорогой вариант брусового хозблока, который в перспективе можно преобразовать и в баню. Проект набросал часа за полтора, так что "знатокам" того, как тут всё не правильно и не по ГОСТам, скажу - идите своей дорогой, сталкеры.
Заказчики нередко у меня просят что-то подобное в придачу к проекту дома, так что вещь востребованная. Берите, кому нужно.
Выступающие части внизу - чисто для украшения. Свесы кровли таковы, чтобы отступы от границ участка измерялись не до них, а до фундамента.
Размеры выбраны исходя из стандартной длины брусовых заготовок 6 метров. С учетом выступающих чашек как раз применены детали по 3 и 6 метров соответственно. Можно было бы сделать и вовсе без выступов (в тёплый угол), тогда пространства внутри получилось бы больше, но я предполагаю, что проект может быть использован для резки деталей на станках, а там почти всегда делают чашки с выпуском. В общем, если вдруг понадобится без выпусков - скажите, сделаю и вариант без них.
Всего на проект требуется 7 м3 стенового бруса, и ещё чуть меньше 2 м3 других пиломатериалов, так что цена выйдет весьма невысокая. Если брус будет профилированный, то и отделки почти не потребуется (покрасить снаружи, отшлифовать и покрасить изнутри).
Также могу помимо хозблока "запилить" на досуге и какой-нибудь маленький проектик дома или бани в размере 6х6.
Проект можете качать отсюда:
Специально для подписчиков и для тех, кто следил за серией комиксов приятная новость. Я собрался с силами, собрал все выпуски в одну книжечку, оформил её, снабдил каждый выпуск небольшим комментарием, отправил всё это дело на вычитку и выложил в свободный доступ. Можете забирать. Такой пост никогда не попадёт в горячеее, так что обладателей будут единицы! Можно сказать, эксклюзив только для своих. ;-)
https://rpgbook.ru/azbuka_rolevika_298
Этот гештальт закрыт, и можно порисовать и попридумывать что-нибудь ещё.
