Пилотный выпуск нашего нового проекта #кратко_ретро - коллаборация клуба "Контур" и медиацентра ГБОУ СОШ №8 "ОЦ" города Новокуйбышевска; в этом видео мы расскажем про первый массовый фотоаппарат СССР - Фотокор-1. Выпускался он в 30-х годах прошлого века, снимал на фотопластинки и имел складную конструкцию; всего было выпущено более одного миллиона экземпляров.
Позже сделаем пост (или видеопост) про непосредственно фотографию на него - готовим к нему пластинки ;)

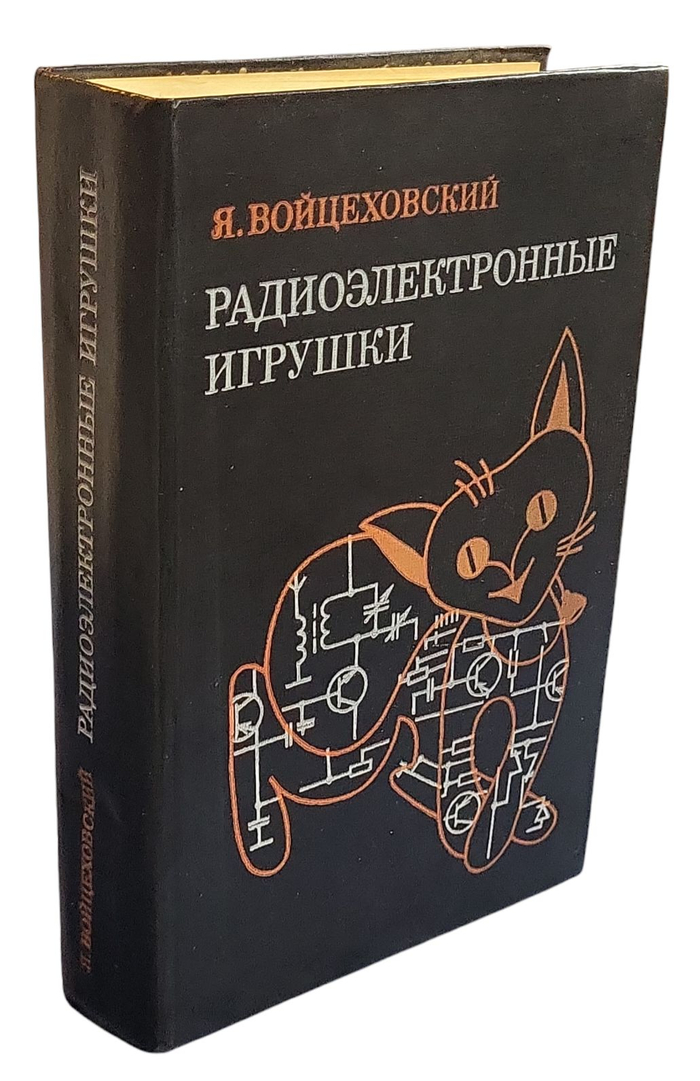

Была у нас в клубной библиотеке бумажная версия, но кто-то ее взял почитать и, кажись, не вернул... (электронная версия, конечно же, имеется, но бумага как-то лучше) Если найдутся радиолюбители, кому эта книга не сильно нужна - готов принять в библиотэку :) естественно, с оплатой пересылки. На Авито есть, если здесь не найду - куплю
Давненько не было постов от Клуба любителей электроники Контур, поэтому - исправляемся :)
Контур-бот вежливо отвечает на вопрос :)
Сегодня поведаем вам о решении одной насущной проблемы, которая заключалась в следующем: периодически нужно знать, открыт в данный момент клуб или нет (так как мы часто открыты вне расписания, а иногда закрыты по расписанию). Проблема решалась согласованием времени заранее либо вопросом в чат; однако это зачастую неудобно - человек может не увидеть/ не ответить вовремя, время может измениться и так далее. Поэтому в один долгий зимний вечер было написано следующее сообщение (орфография сохранена):
«Давно надо сделать что нибудь, чтобы без писания сюда было понятно открыто или нет. Типо фигулины которая при включении света начинает [сообщать] на сервер куда нибудь мол типо я в сети»
Во время проработки предложения возникло множество заблуждений о необходимости покупать домен, выделенный сервер, статический IP и прочие непотребства (вплоть до того, что за API ВКонтакте якобы тоже надо платить), которые быстро развеял один из активных участников нашего клуба и пообещал провернуть всё на одной только ESP8266 с подключением через имеющийся в клубе интернет.
После недолгих обсуждений выяснили, что самый оптимальный вариант реализации – это чат-бот для ВКонтакте с приёмом сообщений через Long Poll. Вскрыв исходники своих старых похожих проектов, дописав всё «как надо» и позанимавшись оптимизацией, человек довольно быстро представил клубу прототип системы с уже разведённой печатной платой:
Прототип. Контакты для слота под microSD зарезервированы на будущее…
И практически сразу начался этап альфа-тестирования системы.
Первое время статус зависел исключительно от нажатия кнопки при входе или выходе из клуба (с обратной связью в виде звуковых и световых сигналов), но затем, когда разработчику перестало быть лень, к системе добавился заранее обещанный датчик наличия 220В (что весьма полезно).
Для безопасности схему датчика решили распаять на отдельной плате
Который мы подключили к освещению:
И протянули выходной логический сигнал остатками телефонной лапши:
Хоть изначально мы и хотели полностью автоматизировать изменение статуса клуба, но вспомнили, что клуб не всегда открывается именно для приёма посетителей (что-нибудь взять/положить, например), поэтому кнопка осталась на месте, а датчик 220 сделали вспомогательным для определения наличия кого-либо в клубе.
Заодно и для отправки админам уведомления
Хоть система всё ещё требует некоторых доработок, она уже радует своего создателя (который часто подходил к клубу «на удачу» и очень расстраивался, когда было закрыто). Из-за относительной слабости ESP8266 бот может задерживать ответ на время до 10 секунд (это время тратится на «холодную» установку SSL-соединения), но для нас это некритично.
Конечно, в клубе нередко происходят перебои в Интернет-соединении (у нас YOTA), но разработчик постарался реализовать автовосстановление, добавил предупреждающие сигналы и («на всякий случай!») автоперезагрузку при долгой потере связи. Заходящие в клуб в момент оборванной связи имеют все шансы услышать звук SOS =)
А это про кратковременные обрывы. И так каждую ночь…
А чуть менее любопытные могут уже сейчас попробовать спросить нашего бота: «клуб открыт?» https://vk.com/konturbot. ESP8266 ответит вам лично =) Учтите, что мы сохраняем историю запросов!
P.S. автор системы - тот же человек, что занимался Dial-UPом в предыдущих постах :)
Сегодня, в первый день зимы, радиостанция Гриметон с позывным SAQ выходила на передачу. Примечательно то, что в этом году оборудованию исполнилось 100 лет! Ведь передатчик был запущен в далёком 1924 году. Основная сложность приема радиостанции - ее частота, равная 17.2 кГц. Это диапазон сверхдлинных радиоволн, который умеют принимать далеко не все радиоприемники :)
Часть антенного поля радиостанции Гриметон
Прием осуществлялся двумя наблюдателями, первый комплект оборудования содержал в себе ап-конвертер на 4 МГц, SDR Airspy HF+ Discovery и антенну с противовесом (два провода длиной 40 метров) с согласующим трансформатором.
Второй комплект повышал частоту уже на 10 МГц, в качестве приемника - отечественный Малахит. Антенна в этом случае представляла собой отрезок провода длиной около 25 метров.
Следующий выход в эфир передатчика (и, соответственно, попытка приема) намечен на 24 декабря, обычно в этот день передают рождественское сообщение. Присоединяйтесь :)
Давно ничего не выкладывали, поэтому - пора :) С 14 по 16 ноября проходил уже традиционные Всероссийские соревнования по перспективным направлениям радиосвязи "Радиофест-2024", правда, на этот раз они проходили в самом МИЭТе, а не в Алабушево. Вкратце - студенты-радиолюбители-программисты (типичный участник примерно так и выглядит) соревнуются в различных номинациях радиодела - радиоперехват, радионавигация и РЭБ. Задания каждый год меняются, поэтому просто заготовить код заранее и победить не получится - нужно именно понимать, как это работает. Все задания решаются при помощи Software Defined Radio (SDR, программно-определяемое радио) - эти железки объединяют в себе современнейшую электронику, радиоволны и программирование.
Задания на этот раз были максимально прикладные - нужно было и моделькой танка поуправлять, и трактора; а перед этим "перехватить" управление от пульта. С танка, кстати, еще и стрелять нужно было по определенным мишеням! Не изменился только радиоперехват - все то же декодирование модуляции пакетов.
От нашего клуба туда, конечно же, поехали (правда, в основном состав самарских команд наполнили люди нашего выпускника); если захотят - оформят впечатления от соревнований и разбавят технической составляющей в отдельном посте. Но этот пост только про итоги, поэтому вот вам список победителей по университетам: В номинации «Радиосвязь»:
– 1 место – xi_C, ФУМО ВО ИБ – 2 место – ТОР ТУСУР, Томский государственный университет систем управления и радиоэлектроники – 3 место – xi_A, ФУМО ВО ИБ
В номинации «Радионавигация»:
– 1 место – fantasmagoria, МИЭТ – 2 место – naGNU_Radio, МИЭТ – 3 место – rezon_academic_Korolyov, Самарский национальный исследовательский университет имени академика С.П. Королева
В номинации «Радиоперехват»:
– 1 место – rezon_academic_Korolyov, Самарский национальный исследовательский университет имени академика С.П. Королева – 2 место – volzhsky_fiziki, ПГУТИ – 3 место – rezon_vic, Самарский национальный исследовательский университет имени академика С.П. Королева
Специальные призы от спонсора соревнований и организатора бонусного конкурса в области радиоперехвата АО НПЦ «ЭЛВИС» получили команды:
– 1 место - rezon_ance, филиал МГУ им. М.В. Ломоносова в г. Сарове – 2 место - rezon_vic, Самарский национальный исследовательский университет имени академика С.П. Королева – 3 место - rezon_academic_Korolyov, Самарский национальный исследовательский университет имени академика С.П. Королева и reson_gamma
Специальный приз от Фонда перспективных исследований за лучшее инновационное решение получила команда ТОП ТУСУР.
P.S. первые три года у организаторов была присказка "Самара в огне"; теперь участников пугают словами "вот там сидят самарские монстры" - в целом, есть за что ;)
P.P.S. заранее вижу вопрос про смысл поста - смысл показать, что такие соревнования не только проводятся, но еще и выигрываются. Лично я давно не ездил на них, но по технической составляющей могу ответить на некоторые вопросы, если таковые появятся
Один из наших активных членов клуба записал радиосигнал от аппарата МРТ Siemens на приёмник RTL-SDR, а также сопоставил диктофонную запись звуков аппарата (посредственного качества) с этим сигналом (к слову, исследовали другого члена клуба :)
В аппаратах МРТ радиочастотное излучение используется для возбуждения протонов и дальнейшего получения отклика, когда они, условно говоря, высвобождают энергию после прекращения этого излучения. Явление имеет место при воздействии в том числе и магнитного поля, причём от силы этого поля напрямую зависит резонансная частота протонов. В магнитном поле с силой 1.5 Тл (было известно заранее) эта частота равна 64 МГц – на неё и был настроен SDR-приёмник. На полученном радиоспектре оказалось, что в процессе сканирования, как правило, происходил последовательный перебор частот излучения вокруг частоты в 63.7 МГц. Вероятно, реальная сила магнитного поля немного ниже 1.5 Тл, что сдвинуло «центральную» резонансную частоту, а перебор частот синхронизирован с работой градиентных катушек, которые линейно искажают напряженность магнитного поля внутри аппарата, а значит и резонансные частоты протонов. Так МРТ получает сигнал не от всех протонов сразу, а посрезово.
Из полученного сигнала нельзя восстановить изображение, так как это излучение самого аппарата, а ответный сигнал крайне слаб и может быть принят только с помощью приёмной катушки, максимально приближенной к объекту исследования. Также из радиосигнала нельзя восстановить звуки аппарата, поскольку их создают градиентные катушки, а не радиочастотная.
Совсем недавно прошел наш очередной конкурс ручной пайки, приуроченный ко Дню Радио; и поэтому пришла мысль сделать пост-воспоминание о том, как это было не только вчера, но и год назад, и два... Недолго думая, поехали! :)
С чего все началось
Сама идея провести конкурс пайки на базе нашего клуба в родном Самарском университете (тот самый аэрокосмический) пришла после посещения выставки ЭкспоЭлектроника-2017 и непосредственного участия в конкурсе там. Основная фишка того конкурса - проверка навыков радиомонтажа в соответствии со стандартом пайки IPC-610, а сама плата выглядит так:
Стандартная плата для проверки навыков пайки по IPC610
Регламент выполнения - 40 минут. Я, как студент третьего курса на тот момент, паял не то чтобы много, но и не мало - однако еле уложился в это время, и конечно же занял никакое место :) Есть ли среди пикабушников еще участники этого конкурса? пишите ваши воспоминания в комментариях!
После возвращения в родные пенаты мысль о проведении похожего ивента прочно осела в голове, и уже через год провели собственный конкурс ручной пайки. Не буду сильно расписывать процесс подготовки (который включает в себя поиск помещения, оформление документов на мероприятия, закупку оборудования и призов и т.д.), а просто вкратце расскажу про само проведение каждый год.
КП-2018
Самый первый конкурс пайки, который дал понятие, как делать надо, и как не надо (хоть и не сразу :) Проводить его мы решили ко Дню Радио, и вот, седьмого мая две тысячи восемнадцатого года...
Кто здесь был? :)
Основная фишка нашего клуба любителей электроники - наше увлечение ретро-тематикой, поэтому обычно мероприятия совмещают в себе еще и выставки раритетной техники. В тот раз проведение конкурса выглядело так: пять столов с паяльными станциями и оборудованием (это число было ограничено количеством паяльников), и три волны участников, паяющих сначала первый тур, затем те, кто отличился - второй. Соответственно, все мероприятие заняло около шести часов, и это был главный косяк с нашей стороны, с которым мы в целом никак иначе и не справились бы.
Первый тур представлял собой самодельную плату мультивибратора, и это являлось вторым косяком мероприятия, но тут мы смогли превратить баг в фичу - на плате не хватало одного отверстия, однако это было представлено участникам, как вполне обычная ошибка при производстве плат. Каждый решал эту задачу по-своему :)
Регламент был как и в Москве - 40 минут, но так как отбора по профессиональности не проводилось, некоторые участники не уложились - это тоже внесло лепту в длительность конкурса.
Найдете ошибку?
Плата второго тура была каким-то заброшенным проектом с работы одного из членов жюри, фотографию нашел только такую
Платы конечно же отмывались перед оценкой жюри
Жюри не только оценивало пайку, но еще и давало советы и наставления - поэтому даже те участники, кто не получил призовое место, получили опыт. Многие положительно отзывались в целом о возможности участия в таком мероприятии.
Ну а мы со стороны организаторов увидели, что в целом организация такого мероприятия вполне посильная задача.
Некоторые из участников конкурса
Дабы не засорять пост огромным количеством фото, буду прикладывать ссылку на альбомы Вконтакте. КП-2018 лежит здесь
КП-2019
Следующий конкурс ручной пайки снова приурочен ко Дню Радио, и проводился в том же самом месте... по тому же самому принципу, потому что паяльных станций к тому моменту больше не стало :(
Так как организационные моменты те же самые, приведу только фотографии конкурсных плат:
Первый тур
Второй тур
На этом конкурсе был примечателен второй тур - здесь нужно было внимательно читать схему, так как на данной плате светодиод используется как фотодиод и включен обратной полярностью. Не все обратили на это внимание, поэтому и схема заработала не у всех :)
Так же отличием от предыдущего конкурса стало наличие третьего тура, который являлся верхом сложности для тех времен: нужно было припаять микросхему в корпусе LQFP256. В этот тур прошли пять лучших участников. Фотографий к сожалению не смог найти, но если будет интересно - найду в клубе плату тех времен :)
КП-2020 не проводился, сами знаете почему :) в онлайне провести конкурс пайки было немного проблематично
КП-2021
Вроде бы традиционно приуроченный ко Дню Радио конкурс был проведен сильно позже из-за больших выходных - аж 22 мая. Нововведением стал формат проведения - нам приехала часть новых паяльников + помогло местное КБ, поэтому мы смогли обеспечить оборудованием всех участников сразу. Это очень сильно ускорило конкурс, однако оптимизация на этом не закончится ;)
Первый тур представлял собой разработку соседнего клуба и являлся светодиодным кубом. Куб целиком паять очень долго, поэтому паялся только "первый этаж".
Кто-то спаял очень быстро, а кто-то не очень...
Вторым туром являлся аналогичный предыдущему году вариант платы с фотосветодиодом, поэтому фото не прикладываю. Равно как и третий тур был аналогичен 2019 году :)
За счет одновременного участия всех заявившихся мы закончили аж за три часа, что было уже успехом.
Локация проведения была аналогична предыдущему году, и нам так же помогли с оборудованием - поэтому формат проведения остался прежним. Изменились только конкурсные платы:
Первым туром являлась "мельница", которую мы использовали уже неоднократно в мастер-классах по пайке для детей в центре одаренных детей "Вега"
Фотография как раз с одного из таких МК
А вот второй и третий тур был с уклоном в "ремонтную" пайку - нужно было сначала отпаять определенный набор деталей феном, а затем припаять их обратно паяльником. Благо у нас нашлось нужное количество одинаковых плат
Кто угадает, от чего плата?
В целом, такой формат конкурсного задания имеет место быть и периодически мы его применяем.
В этот раз ВСЕ (почти) было по-другому :) Во-первых, нам надоело каждый раз таскать оборудование туда-сюда (а между нашим клубом и традиционной площадкой проведения три трамвайных остановки). Во-вторых... внимательный читатель заметил, что первый тур конкурса всегда содержал выводные детали. И мы наконец поняли, что именно это и тормозит проведение конкурса - на платы с отверстиями у участников редко уходило меньше получаса (а в среднем это был час), а на SMT платы - 10-20 минут. Поэтому мы решили оптимизировать именно эту часть конкурса и посмотреть, что будет. Нашим куратором (@Folk87, привет!) была разработана двусторонняя плата, содержащая два тура конкурса и оба SMD:
1/2
Первый тур - бегущий огонь, второй - просто набор деталей
Потом эти платы были заказаны по спонсорской программе в отечественной компании Резонит (большое им спасибо, не знаю, есть ли здесь представители, чтобы сделать ссылку).
А по первой части оптимизации - конкурс было решено проводить в нашей кибербомжатне :) именно в той, в которой обычно мы делаем последнее время выставки ретро. И знаете - это получилось вполне хорошо! Единственное, над чем нужно работать - над общим освещением в помещении, благо настольных ламп нам хватило.
Одна из плат со стороны второго тура
В целом, конкурс удался, несмотря на слегка колхозный вид. Удручает одно - с каждым годом среднее количество участников падает.
Вот мы и добрались до конкурса, который был проведен вчера, 8 мая 2024 года (7 мая было слишком неудобно проводить его, но он все еще приурочен ко Дню Радио :)
В общем и целом, формат проведения и конкурсные задания были аналогичны 2023 году, потому что это оказался наиболее удобный вариант для всех (даже бумажных согласований нужно делать меньше), к тому же физически подготовить помещение можно заранее. В этот раз было 8 заявок (7 фактических участников, среди которых две девушки), и самое интересное случилось при определении победителей - целых два человека претендовали на второе место одновременно. Тут-то мы и вспомнили опыт "ремонтной" пайки - вручили участникам две платы с одинаковой микросхемой памяти, которую нужно было отпаять и припаять обратно быстрее своего оппонента.
И снова на фотографии не все участники конкурса. А на заднем плане реквизит со сьемок минифильма
Сегодня нашел на барахолке почти всю серию книг «Технология полупроводниковых приборов и изделий микроэлектроники» в 10 "томах", но не хватает 3, 8 и 10 выпуска. Вдруг у кого завалялось? готов принять в дар или обменять на деньги :) Как выглядят недостающие экземпляры:
1/3
В электронном варианте они у меня давно есть, но я люблю собирать книжки по технологии электроники в бумажном - такой уж мы клуб, имеем шкафы с литературой)
