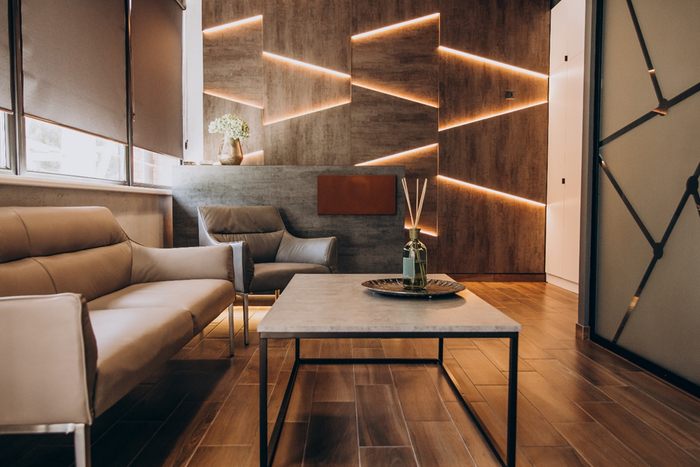

Светодиодная лента – популярный элемент современных интерьеров. С её помощью дизайнеры создают эффектную подсветку, стильные световые эффекты и выделяют элементы декора. В одной из прошлых статей мы уже рассказывали, на что обращать внимание при выборе светодиодной ленты, осталось разобраться, как её подключить.
Прежде всего вспоминаем технику безопасности
Монтаж светодиодной ленты не слишком опасен, но базовые правила работы с электричеством важно помнить:
· Перед монтажом убедитесь, что на ленте и комплектующих нет механических повреждений, а провода надежно заизолированы. Если целостность оборудования нарушена, замените его!
· Все работы проводите при отключённом напряжении сети.
· Соблюдайте полярность при подключении ленты к блоку питания.
· Разрезайте ленту исключительно в специально обозначенных местах и нигде больше.
· Монтируйте ленту только в специальные профили, отводящие тепло.
Обязательно соблюдайте эти простые правила, чтобы избежать травм и поломки ленты.
Подключаем низковольтную одноцветную ленту
Напряжение низковольтной светодиодной ленты – 12 или 24 В, напряжение домашней сети – 220 В. Следовательно, подключать такую ленту напрямую к сети нельзя: необходим драйвер (блок питания), который продаётся отдельно.
На какие параметры нужно обратить внимание при выборе драйвера?
1. Выходное напряжение драйвера должно совпадать с рабочим напряжением ленты.
2. Мощность обязательно нужно рассчитать. Умножьте мощность одного метра светодиодной ленты на общую длину и коэффициент запаса 1,25. Полученное число нужно округлить в бо́льшую сторону.
3. Степень защиты драйвера от пыли и влаги должна соответствовать помещению: для гостиной или спальни подойдёт IP20, а вот для ванной или кухни необходимо выбирать блоки питания со степенью защиты IP44 и выше.
Возвращаемся к монтажу. Для начала подключите блок питания к сети 220 В. Для этого вам понадобится питающий кабель сечением 2х1,5 мм с зачищенными проводами на конце. Подключаем провода к клеммам L(фаза) и N(ноль) блока питания. Соблюдать полярность необязательно – главное, обеспечить надежный контакт.
Далее подключаем ленту к контактам, промаркированным –V и +V. Здесь соблюдать полярность строго обязательно, иначе источник света выйдет из строя: черный провод подключаем к –V, а красный – к клемме +V.
Если вы используете 12-вольтную светодиодную ленту, к одному блоку питания можно подключать до 5 метров. С лентой напряжением 24 В будет проще: её можно соединять в цепь до 10 метров, как правило, этого хватает на целую комнату. Отрезок ленты, превышающий максимально допустимую длину, придётся подключать к драйверу отдельно (параллельное подключение), либо использовать дополнительный блок питания.
Подключение светодиодных лент на 12 и 24 В.
Мы рекомендуем использовать параллельное подключение для максимально яркого свечения ленты.
Монтируем светодиодную ленту 220 В
С лентой, работающей от напряжения 220 В, всё немного проще: блок питания для неё не нужен. Необходим только драйвер, преобразующий переменное напряжение в постоянное: иногда он есть в комплекте, но чаще приобретается отдельно. Шнур драйвера присоединяется к светодиодной ленте с помощью коннектора.
Зачастую лента с напряжением 220 В устанавливается на улице и имеет высокую степень защиты, которая обеспечивается силиконовым покрытием. Это стоит учитывать при разрезании ленты: чтобы сохранить IP, на место отреза необходимо нанести герметик.
Создаём RGB-подсветку
С многоцветной светодиодной лентой придётся повозиться чуть больше, ведь вам потребуется и блок питания, и контроллер такой же мощности для управления цветом. Вывод блока питания подключаем к контроллеру, обязательно соблюдая полярность.
Ещё одна особенность ленты RGB – 4 провода на выводе: по одному на каждый цвет и один общий. Их нужно подключить к клеммам контроллера с соответствующей маркировкой: красный – к R (red), зеленый – к G (green) и синий – к В (blue). Если клеммы перепутать, ничего страшного не случится, но цвет ленты будет непредсказуемым. Оставшийся чёрный провод предназначен для клеммы V+.
Подключение RGB ленты.
Всё подключили, но результат не устроил? Ищем ошибку
Если вы всё сделали правильно, лента будет гореть достаточно ярко, равномерно и долго прослужит. Если что-то пошло не так, возможно, допущена ошибка при выборе или монтаже. Вот самые распространённые из них:
´ Использована лента с некачественными светодиодами. Выбирайте ленту со светодиодами SMD 2835 или 5050 – они светят ярко и стабильно.
´ Лента закреплена на степлер или термоклей, из-за чего перегревается. Как правило, на всех лентах есть самоклеящийся слой, если нет – используйте двусторонний скотч или суперклей.
´ Светодиодная лента установлена в пластиковые кабель-каналы – это также грозит перегревом и быстрым выходом источника света из строя. Монтировать ленту можно только в специальные алюминиевые профили.
´ Лента приклеена на неровные поверхности (гипсокартон, дерево и т.д.) и поэтому быстро отклеится. Как раз в этих случаях профиль необходим.
´ Тень блока питания или проводов падает на подсветку. Все провода должны быть аккуратно спрятаны. Блок питания оставляйте в доступе, но всё же вдали от источника света.
´ Не рассчитано направление света, из-за чего лента в нише может слепить глаза. Рекомендуем перед креплением ленты приложить её к месту монтажа и убедиться, что подсветка для вас комфортна.
Светодиодная лента – стильный тренд в дизайне интерьеров. Внимательно подходите к её выбору и соблюдайте инструкцию по монтажу, тогда результат вас обязательно обрадует! Светодиодная лента IEK оснащена качественными светодиодами и отвечает современным требованиям. Ищите её у нас на сайте или у официальных дилеров IEK.
А у вас есть опыт монтажа светодиодной ленты? Делитесь лайфхаками в комментариях!
Если вам понравилась статья, ставьте лайк и подписывайтесь на наш канал – у нас много интересного!
В магазине предложили вот такой комплект для подсветки на кухне.
Подходит ли лента (12в) и блок питания (24в) друг к другу? В другом магазине сказали, что если лента на 12в, то и блок должен быть на 12в.
Длина ленты будет 1,6м. В интернете предлагают умножить длину на мощность 14,4. Тогда, получается, что действительно нужен такой блок. Смущают разногласия продавцов-консультантов.
Неожиданно, не правда ли? Вы не просили, а я продолжаю рассказывать свои всратые истории.
В этот раз постараюсь побольше рассказать про конкретное изделие, а история будет бонусом.
Для начала вопрос: как часто вы теряете ключи, и ищете их перед выходом?
Специально для таких людей, для кого это проблема, придумали ключницы. Если ключ повесил на крючок, он всегда перед глазами. В изготовлении технически ничего сложного, выжигается рисунок, вставляется в рамку, крепления для повешания, крючки.
Выглядят обычно примерно вот так:
Версия ключницы, совмещенной с правилами дома
Обычно.
Но не зря в названии поста упомянута музыка.
В моем рейтинге необычных людей музыканты занимают лидирующие позиции.
В предыдущем посте я благополучно отправил машину в СТО, и задержался у друга, у которого день рождения. День рождения был довольно веселый, запомнилось два момента:
Когда подали горячее блюдо, печеные курица с картофелем с аджикой. Вкусно, но в какой-то момент все начали кашлять, как будто слишком остро. Подумали, что именинник добавил слишком много острого, а он отпирался. Оказалось, в подъезде кто-то распылил перцовый баллончик, хз зачем, может баловались. Дальше все кашляли, ржали, и кашляли и ржали от того, что кашляли. Праздник с перчинкой, йопт :D
Когда пришел тот самый Музыкант, зовут Иван. Длинные волосы, татуировки, аксессуары, всё как с картинки. Ваня с ходу с хитрым видом попросил спрятать именинника куда-нибудь, чтобы подготовить подарок. С собой оказывается принес в подарок гитару, и коробку от укулеле. Сначала преподнес коробку от укулеле, именинник удивился. Открывает коробку - а там записка, что это шутка. Далее ему уже преподнесли гитару полноразмерную, он был доволен, как ребенок. Но играть ему еще надо учиться, и весь вечер Иван показывал мастер-класс.
Как оказалось, Ваня давно увлекается музыкой, может играть на гитаре даже ногой, и у него есть своя группа. Правда, виртуальная. Ну то есть, музыку пишет он, а исполнять на видеоклипах должны нарисованные персонажи. Группа называется Drunk Moth (в честь придуманного бара "Пьяный мотылёк"), можете, при желании, поискать треки в интернете.
Ну, я к музыкантам отношусь хорошо, ведь они делают музыку, под которую можно кататься в авто. И я сейчас не про всякое говно на полной громкости в спальных районах. Я предпочитаю ехать под рок на безлюдной трассе. NFS Most Wanted лучшая навсегда.
Но вернемся к изделиям из дерева. Пообщались с ним об искусстве, и его заинтересовала моя деятельность по изготовлению поделок. Сказал, что возможно у него будет ко мне заказ. На этом первое общение, можно сказать, завершилось. Далее все играли в настолки и игру "Лови именинника".
Пропустим пока ту часть, где мы с моей женой возвращались домой. Вот я дома, сижу, делаю свои дела, никого не трогаю. Пишет мне Иван, который музыкант. Прислал чертеж, описание где как сделать и рисунок.
Смотрю я на этот чертеж, и понимаю, что вечер перестает быть томным.
То, что мне прислали
Мне даже пришлось созвониться с ним, чтобы до конца понять, что он задумал.
В итоге получаем следующее:
При освещении
В темноте
Ключница-ночник. В ней сделаны отверстия, в которые вставлены разъемы для микрофонов, брелоками служат эти самые "штекеры" для микрофонов, и если вставляешь в определенный разъем штекер - то под ним включается светодиодная лента. Ну и рисунки соответственно в тематике группы Ивана Drunk Moth. Вверху логотип, а внизу бар, в честь которого название.
Со своей стороны я советовал бы очень тщательно подходить к подготовке потолочной поверхности, т.к. в дальнейшем любой камешек или мусор будет виден на полотне потолка.
У пользователя pikabu в процессе обсуждения возник именно этот вопрос, а что если и что именно делать, если надо? Попробую ответить. (Предупреждаю сразу: "Картинок много, текст и "вода"** присутствует.") С разрешения автора вопроса delyfunya, даю ссылку на пост: Установка диодной ленты в искусственном пруду
Итак дано: Дом, где будет смонтирован блок питания и блок управления (контроллер), траншея 40+метров от дома до пруда, который требуется подсветить. Оборудование: Контроллер - Bluetooth led controller ALS-009 Smart Electronics (5-12V, 144W) Светодиодная лента (точные параметры неизвестны) - Smart Electronics rgb 12v ip67 (SMD 2835 120 led - 9W/m??) Блок питания комплектый для RGB ленты 12V.
Для автора вопроса даю картинку приблизительных затрат (чтобы всё заработало), если не годится, то не терять время на прочтение. Для кого стоит вопрос (?) как сделать - читайте далее, этот и другие моменты присутствуют по ходу повествования:
Чтобы управлять и питать 12V оборудование на таком расстоянии (траншея ~40м + укладка в неё ~2-3м + разводка по дому ~10-15м + сама RGB лента 5м/п), приходим к необходимости подбора кабеля нужного сечения для питания оборудования и кабеля для коммутации оборудования, блока усилителя сигнала RGB, блока питания усилителя сигнала RGB (ниже описано почему).
Неоновая светодиодная лента SmartElectronics 5м, 8х16мм, 220В, 120 LED/m, IP 67, гибкий неон, разноцветный + блок питания (аналог или похоже) Заявленная мощность SMD 2835 120 led - 9W/m, но при подсчёте нагрузки использовал среднее значение из всех доступных (в ценовом диапазоне +-) светодиодных лент, так получилось среднее значение в 10,90В/м, т.е. лента длиной 5 метров примерно равна 54,5 ватта потребляемой мощности, что при 12В питания = 4,54А.
Многовато выходит при 12V, почти 50мм2 по меди, но этот расчёт верен для 2-х жильного кабеля и 12 Вольт напряжении, для 4-х и 5-и жильного кабеля питания RGB/RGBW/пр. требуемое сечение меньше, но не сильно, т.е. минимальное 8мм2 (да такие сечения есть в евро-зоне), а рекомендованное не менее 10мм2 на жилу медного кабеля. Это дорого и как потом коммутировать - проблема.
Прихожу к выводу, что надо уменьшать сечение кабеля в разы, а это значит - повышать напряжение, но у нас уже есть оборудование и оно рассчитано на 12 Вольт.? Тогда нужно подобрать такое напряжение, при котором будет компенсировано падение напряжения, за счёт уменьшения сечения кабеля, необходимое и достаточное (безопасное) для питания 12V RGB/RGBW/пр.. А также подобрать оборудование для передачи сигнала, согласования работы и питания этого хозяйства. Напряжение 15V, кабель 4х2,5мм2, лента- 10.9Вт/м:
Напряжение на светодиодной ленте RGB с учетом падения напряжения на соединительных проводах - 15V - 60м - 5м-лента- 10.9Вт/м - 4х1,5мм2
Казалось бы, вот оно решение и можно использовать кабель сечением 1,5мм2, а это экономия около 3000 рублей да и подключать проще. Тем более, что если использовать 12V RGB/RGBW/пр. ленту мощностью 9W/м напряжение будет:
Напряжение на светодиодной ленте RGB с учетом падения напряжения на соединительных проводах - 15V - 60м - 5м-лента- 9Вт/м - 4х1,5мм2
Тем более, что при использовании кабеля 4х2,5мм2 ленты 12V RGB/RGBW/пр. мощностью 9W/м напряжение будет:
Напряжение на светодиодной ленте RGB с учетом падения напряжения на соединительных проводах - 15V - 60м - 5м-лента- 9Вт/м - 4х2,5мм2
Но есть несколько "если": - Это в идеальных условиях, т.е. кабель моножила; - Если использован ПВС или подобный провод, жилы которого ещё не подверглись окислению, что неизбежно в процессе эксплуатации; - Условия хранения, перевозки, монтажа кабелей и/или проводов соблюдены; - Коммутация всех соединений выполнена надёжно и грамотно, герметично; - Тонкие проводники блока(ов), контроллера(ов) и светодиодной ленты переподлючены/перепаяны кабелем/проводом того же сечения, что и питающая линия; - Светодиодная лента подключена с обоих концов (в данном случае под вопросом) и на всей длине светодиодной ленты отсутствует падение напряжения (что исключено); - Стабильное напряжение в сети 50Гц 230V.
Кабель: ВВГ или ПВС какой использовать? - Оба. Оба кабеля будут эксплуатироваться как дома так и на улице, но провод ПВС нужен только для коммутации (из-за простоты и удобства монтажа), для стационарной укладки, а тем более в грунт, даже в закладной трубе - запрещен. Укладка кабеля ВВГ в грунт - допускается (ряд условий..отсыпка, ПЗК, сигнальная лента etc.). Второй момент - это срок службы кабеля: для ВВГнг - 25 лет, а для ПВС - от 5 до 10 лет. А гарантийный срок эксплуатации - это 5 лет ВВГ и 3 года ПВС. Пример: ВВГнг(А)-LS паспорт - Конкорд (.pdf) и ПВСнг(А)-LS паспорт - Конкорд (.pdf)
Срок службы кабеля при соблюдении условий хранения, транспортировки и монтажа - ГОСТ 31996-2012:
ГОСТ 31996-2012 Кабели силовые - срок службы кабеля
Т.е. нужен ВВГнг(А)-LS 5х2.5 ~55п/м и ПВСнг(А)-LS 5х2.5 ~5п/м.
Для укладки кабеля в траншею потребуется труба, пример: Труба для воды ПЭ100 25x2,0 SDR13,6 ГОСТ 18599-2001 бухта - 50 м. Обязательная герметизация концов закладной трубы, а также коннектора и его соединений (улица), обоих концов RGB ленты (т.к. у ленты и коннектора защита - IP67).
IP67
IP67 IP68 IP69
(Белый или прозрачный для свет. ленты) Компаунд, Герметик или Эпоксидная смола имеющие все свойства: Нейтральность, водостойкость, атмосферостойкость, УФ-стойкость.
Один из способов, главное не перегреть герметик и объект герметизации: "Светодиодная лента в силиконе герметизация колпачков" (видео честно экспроприировано с канала ALEXEY SUPRUN спасибо ему.).
Место установки, траншея (ссылка на .pdf файл высокого качества в конце поста)***
Радиус уверенного сигнала Bluetooth led controller ALS-009, примерно составляет, до 10 метров по месту установки внутри помещения и не более 6 метров снаружи.
Закладная ~L=40 метров одним цельным куском (в данном случае выйдет дешевле и надёжней); Важно: Кабель укладывать без натяжения! Лучше дополнительно протолкнуть в закладную трубу (желательно от 0,5 - 1 метр укладываемого кабеля) для того, чтобы при усадке и пучении (подвижки) грунта был запас кабеля. Закладную трубу не загибать до образования сужений или заломов.
Труба гладкостенная, прочная, внутренний диаметр не менее D>=20 мм.; Не более двух поворотов и углом изгиба не более 60° (необходимо для перетяжки/замены кабеля). Глубина укладки закладной трубы в траншею должна составлять не менее 700 мм. от верхнего уровня траншеи до верхней стенки закладной трубы и располагаться равноудалённо в 1500 мм. от кустарников, и деревьев. В последующем, высадка кустарников и деревьев вдоль траншеи и ближе 1500 мм в обе стороны от неё запрещена.
После монтажа кабеля и проверки исправности системы, произвести герметизацию обоих концов закладной, для предотвращения попадания внутрь: - воды; - мусора; - образования конденсата.
Т.к. рабочее напряжение указанное в рекламе, описании, на самом оборудовании, отличается от фактического рабочего напряжения указанного в ПАСПОРТЕ устройства!
Выбрал два усилителя сигнала имеющих гальваническую развязку и цену до 4000 руб. (есть и другие, но цена выше или значительно выше): 1). ARL-5022-RGB (12-24V, 3x10A, 360-720W) (Arlight, IP20 Металл, 3 года) - цена ~ 3000 рублей. 3 канала по 10 ампер. Инструкция 027140 (.pdf) 2). SMART-RGB (12-24V, 3x6A) (Arlight, IP20 Пластик, 5 лет) - цена ~ 3830 рублей. 3 канала по 6 ампер Инструкция 023830 (.pdf)
ARL-5022-RGB (12-24V, 3x10A, 360-720W) (Arlight, IP20 Металл, 3 года) - который и выбрал для примера.
Так же нужна распределительная коробка 100х100 (или больше, зависит от пожеланий) не менее ip67 или ip68. (Производитель: DKC; Schneider Electric; Legrand - других не советую, или дороже, или хуже). Для коммутации на улице.
Соединитель проводов зажим 4,0 кв.мм 2-х контактный WAGO Cu Клеммник 222-412 812; Соединитель проводов зажим 4,0 кв.мм 2-х контактный WAGO Cu Клеммник 222-412 812 (или другие наиболее простые (доступные) способы соединений жил кабелей и проводов.). Почему зажим клеммный 4,0 мм2.? Если взять 2,5 мм2 на max 2,5 мм2 то обжатый или лужёный проводник не влезет в клемму! (относится к данному случаю) Концы ПВС провода лудить или обжимать наконечниками - строго обязательно, при обжиме наконечниками крайне-очень-сильно желательно использовать контактную пасту (некоторые производители ещё называют токопроводящей (??) или сразу "токопроводящая контактная" паста). После лужения флюс смывать обязательно, даже нейтральный! (спиртом или любым растворителем/бензином/смывкой, только очень осторожно, чтобы ничего не повредить/растворить).
Расключение оборудования-1 (ссылка на .pdf файл высокого качества в конце поста)***
Как правильно подключить коннектор к контроллеру: Чёрный провод должен быть напротив стрелки (красной).
QR-code рабочий
Bluetooth led controller ALS-009 Smart Electronics (5-12V, 144W) (из комплекта с RGB лентой)
Этот контроллер можно догрузить ещё одной такой же или схожей RGB светодиодной лентой, но не более одной. Так как заявленные характеристики контроллера 144W, то он смог бы потянуть самостоятельно две таких же RGB ленты, но параметры родного блока питания (из комплекта) неизвестны, т.о. предполагаю,что родной блок питания рассчитан только на одну RGB ленту комплекта. Схема подключения двух RGB лент, одна от контроллера, а вторая от усилителя сигнала:
Расключение оборудования-2 (ссылка на .pdf файл высокого качества в конце поста)***
ТТХ и ссылки на приложение для Bluetooth led controller ALS-009 Smart Electronics (5-12V, 144W):
Bluetooth led controller (5-12V, 144W)
Bluetooth led controller ALS-009 Smart Electronics (5-12V, 144W) Рабочее напряжение: 5-12 В (можно запитать от USB) (5v; 12V!!!) Максимальный выходной ток: 4 А (не 12А!!!) Интерфейс: Bluetooth 4.2 Дальность действия: до 10 метров Управляющее приложение: бесплатное (совместимо с IOS 9.0/ Android 4.0 и выше) Ссылка на приложение для управления освещением по Bluetooth 4.2 подходит только для контроллеров этого типа (??), т.к. приложений много и они разные для различных устройств сканируйте QR-code для своего оборудования самостоятельно! Ссылка на страницу выбора источника загрузки приложения из QR-code Прямая ссылка на файл приложения андроид из QR-code - HappyLighting Приложение в Google Play — HappyLighting (для тех у кого этот "плей" работает) Приложение на APKPure App — HappyLighting Приложение на 4PDA — HappyLighting (для скачивания нужно зарегистрироваться), там же свежая версия HappyLighting [1.6.30].zip от 14.02.2024 сообщение №20
-------------------------------- Подобие ..бонус (испытания в конторке****): -------------------------------- От блока питания --- 75метров --- до недиммируемой светодиодной ленты.!!! (а работать будет?)
1). Блок питания НЕ импульсный Navigator ND-P60-IP20-12V Т.е. - 60 Вт - 5 Ампер - 12 Вольт.
Navigator ND-P60-IP20-12V
2). Использовалась одноцветная светодиодная лента LSR-3528W120-9.6-IP20-12V, т.е.: - Светодиодные модули тип 3528W(белый); - 120 модулей на 1 п/м; - Мощность потребления 9,6 Вт/м, что на 5 п/м составляет 9,6Wх5п/м=48 Вт или 4 Ампера при напряжении 12 Вольт (48W/12V=4A);
Но так как длина линии от блока питания 12V до светодиодной ленты 30+33+12=75 п/м, то падение напряжения составило 4,5 вольта (измерено) или 7,5V пришло на светодиодную ленту, поэтому ток вырос с 4 ампер (при нормальной длине проводников, т.е. без потерь) до рассчётных 6,4 ампера. (48W/7,5V=6,4A), а вот замер показал другую цифру - 6,7А.
но.. яркость заметно ниже, чем при прямом подключению к блоку питания (без 75п/м).
Для блока питания запас по мощности в процентах составил 1-48Вт/60Вт=20% (приемлемо для недиммируемой нагрузки с постоянным потреблением и мощностью, желательно иметь запас по мощности не менее 30% от номинальной мощности блока питания/контроллера/усилителя сигнала).
А вот по нагрузке вышел за пределы блока питания 6,7А-5А=1,7А (для блока смертельно опасно и не только для него..)
(Падение напряжения питания на RGB и RGBW лентах меньше, но незначительно меньше, по причине большего количества проводников в цепи.) Время непрерывного теста составило 10 минут в цепи 75 п/м и 20 минут напрямую от блока питания. В 10 минутном тесте произошёл заметный нагрев блока питания. После остывания (около 1,5 часов) был проведён 20 минутный тест, при прямом подключении светодиодной ленты к блоку питания (лента была полностью размотана с транспортной катушки!) напряжение составило 12,8 при запуске и 12,3V по окончанию теста - нагрев блока питания отсутствовал, т.е. в пределах температуры помещения.
