Складной гриль, по мотивам американского
Здравствуйте, все зашедшие.
Как и обещал, выкладываю файлы на лазерную резку складного гриля, похожего на гриль в посте Slot grill - The Collapsible BBQ Grill made in USA
Прорези в файлах адаптированы под толщину металла 3 мм. Все детали, кроме решётки красятся термостойкой краской, например Certa. Сама решётка изготавливается из нержавейки AISI 304. У кого-то может возникнуть соблазн использовать AISI 430, как более дешёвую, но для гриля - это не лучший выбор. AISI 430 в присутствии соли и нагрева начинает корродировать.
Вот некоторые данные, которые помогут вам сориентироваться:
Толщина металла - 3 мм.
Габариты, мм (Д*Ш*В) - 704*500*350
Вес, кг - 17,87 (по модели)
Вот несколько картинок, чтоб оценить, нужно это вам или нет:

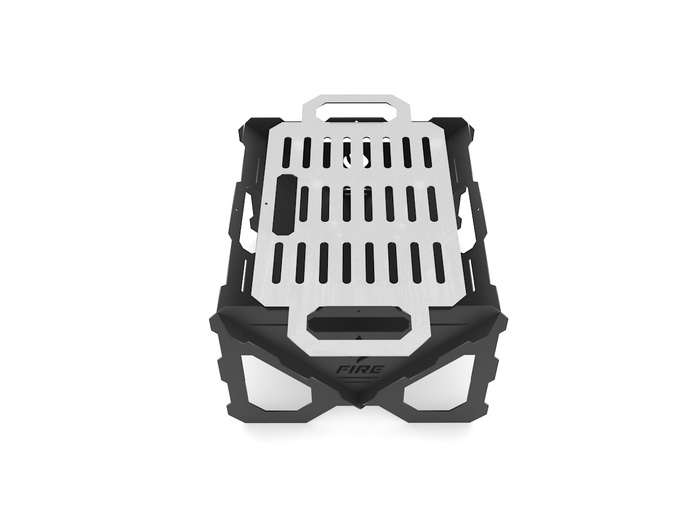

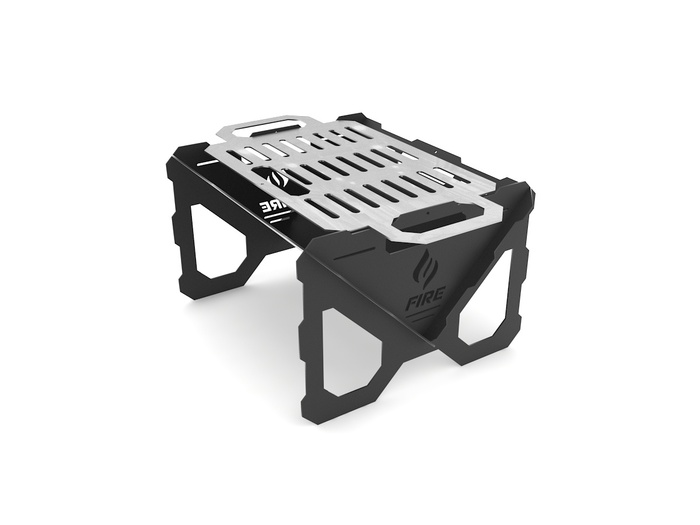

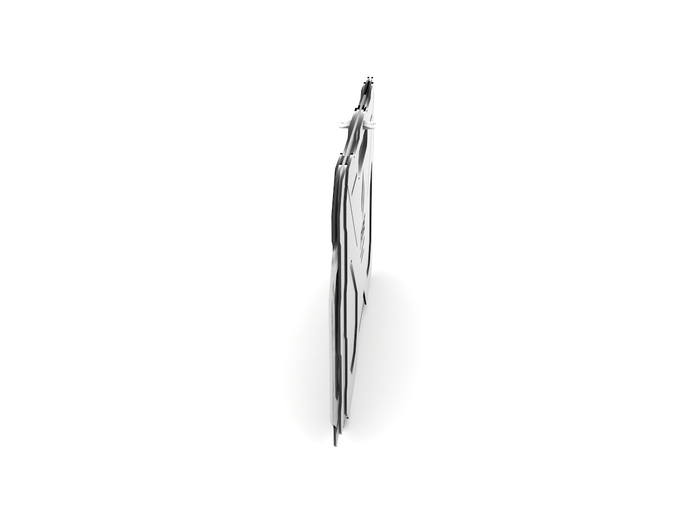

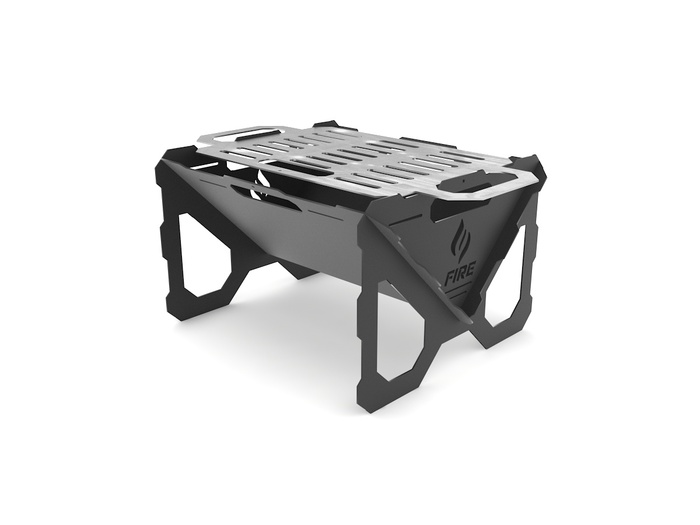

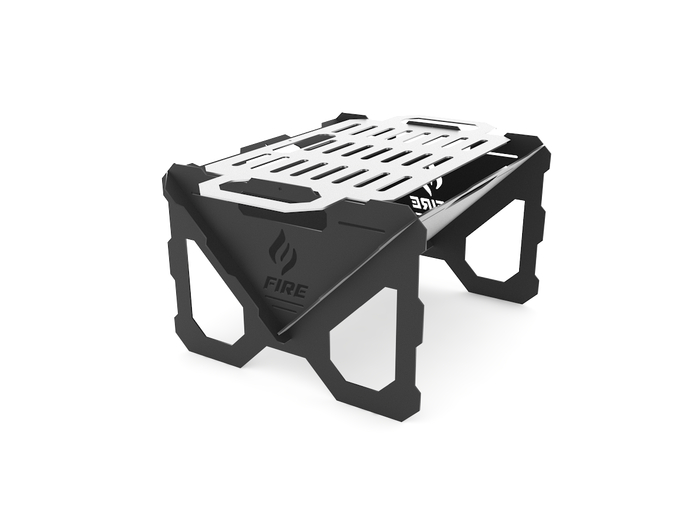

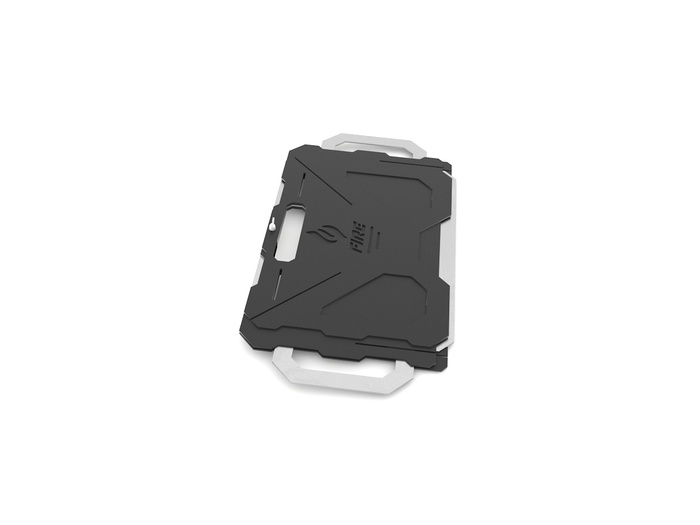

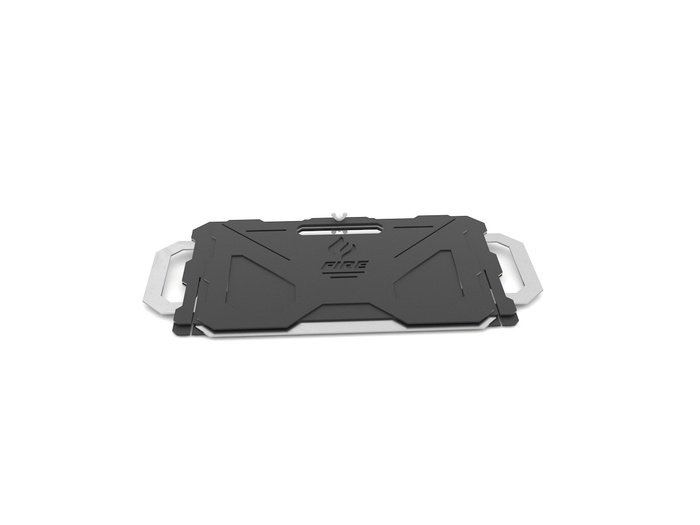

Внешний вид гриля. В сложенном положении скручивается барашковым винтом и барашковой гайкой из Леруа.
Отверстие под барашковый винт лучше увеличить. Там сейчас ровно 6 мм и есть сомнения, что М6 легко влезет (а М5 в Леруа нет в наличии). Поправить сейчас самому нет возможности. На крайний случай, можно будет рассверлить.
