Делал я когда то по просьбе одного хорошего человека термометр для бани

http://pikabu.ru/story/raznotsvetnyiy_lampovyiy_termometr_dl...

Задача была в следующем: термометр должен показывать температуру до 120 градусов. Подсветка ламп должна меняться в зависимости от температуры.

После того как проект был закончен, задумался, почему бы не сделать то же самое, только на два канала, смотреть температуру на улице и дома и точно так же менять подсветку?

Сказано - сделано. Но не быстро.

Решено было сделать 6 ламп. Показывать знаки плюс и минус будут лампы ИН-15, для цифр ИН-12А или ИН-12Б, в данном случае это не имеет значения.

Принял диапазон измерения от -50 до +59. Однако обещаю что жителям антарктиды и пустынь африки, где данного диапазона будет мало, переделаю в кратчайшие сроки :)

Плат будет две, все сделано в форме будерброда, так проще, к тому же легче поменять в случае чего на другие лампы, например ИН-4.

А это в процессе работы. Припаян микроконтроллер ATMega8A. Его возможностей для реализации данной задумки более чем достаточно.

Блестящее на плате - паяльный флюс. Он очень полезен, под флюсом паяется легче, припой скатывается в красивые шарики и не растекается по плате.

Ведется отладка подсветки.

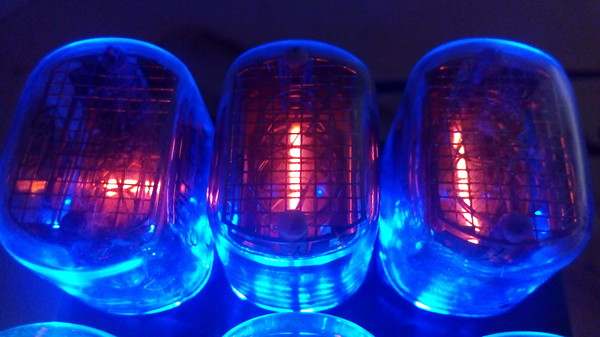

А вот и готовый термометр, все работает :) Дома достаточно жарковато. Температура на желтом. Чем жарче, тем ближе к красному.

Засунул датчик в холодильник. Там холодно, температура на синем.

Всем желающим скину плату и прошивку. Схемы к сожалению нет, но если кто поможет ее начертить, буду крайне благодарен.

Спасибо за внимание! С вами был EL Kotto. Как со мной связаться и получить плату и прошивку, напишу в комментариях.
