Господа,товарищи,друзья!

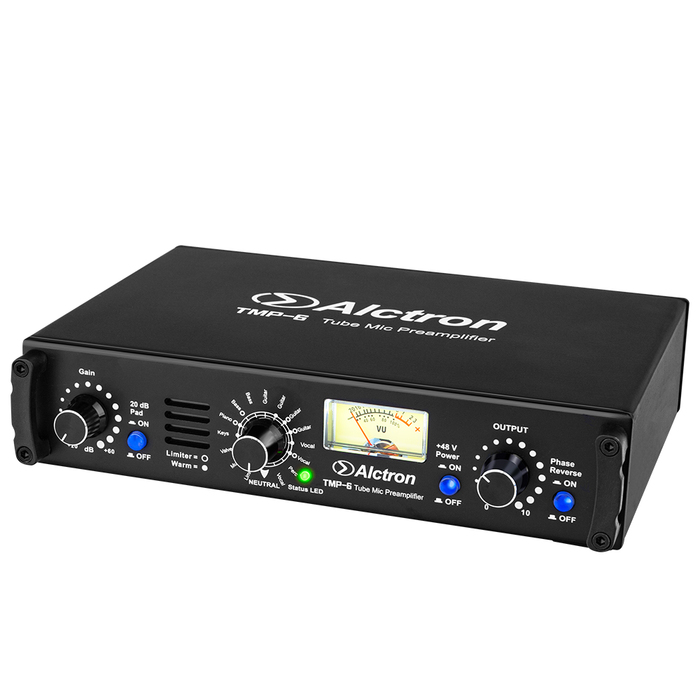

Ищу к покупке редкий (как оказалось) ламповый преамп Alctron TMP-6

Аналоги не интересуют, нужен именно этот.
Прозвонил все муз.маги страны - безрезультатно, авито тоже пусто.
Надеюсь хоть тут найдется.

Решил сделать себе подарок под новый год и приобрести для моего палёного Shure MV7-K усилительно сигнала для ленточных динамических микрофонов в формате Plug&Play.

Характеристики:

Трансформатор 1:4, выполнен на основе сердечника из аморфного сплава.

1. Тумблер для выбора усиления (40дБ, 30дБ, 20
   дБ).
   На входе предусилителя два положения переключателя.

2. Положение I для микрофонов с бестрансформаторным выходом

3. Положение II для микрофонов с трансформаторным выходом

Тумблер, с помощью которого выбирается наиболее выгодное входное сопротивление для динамического микрофона: Lоw , Мid , Нigh, ТНD = 0.01%, частотный диапазон: 20 Гц - 20 кГц

Ниже приложу запись в облаке на необработанную дорожку во время записи которой я переключал тумблеры профилей, дабы вы услышали разницу.

https://disk.yandex.ru/d/SOMrw0sNakHnDA

Усиление с карточки +25 дБ, без компрессии, без частотных фильтров. Карта GoXLR mini.

О том как я купил палёный Shure MV7 я напишу отдельно :) Вы удивитесь!

Аудиофилы и просто шарящие в этом люди, помогите определить примерную стоимость предусилителя/ фонкорректора, нужно продать, а не знаю за сколько (((( к электронике был близок, но тут слишком уж профильно- не знаю! Помогите советом, всем печенек и добра!!))))

Доброго времени суток граждане ремонтеры и случайно зашедшие. В предисловии можно сказать что данный ремонт является по сути рекордсменом в нескольких номинациях ремонтируемых мною аппаратов, а именно:

1)Самый дорогой преамп

2)Самое большое количество мертвых деталей

3)Самый живучий аппарат

Итак сегодня у нас в ремонте AVALON 737SP

Из заявленных неисправностей тихо работает микрофонный канал. Начинаем диагностику. Сначала проверили аппарат по разным входам, а именно инструментальный, линейный, микрофонный. После этих проверок был выявлен ещё и низкий уровень сигнала по инструментальному входу. Сразу была найдена диаграмма SIGNAL FLOW, что по нашему схема прохождения сигнала. Вот и она кстати.

Получается что сигнал плохо проходит через первую лампу которая и отвечает за эти два входа. Дабы проверить меняем местами V1 и V4, картина не изменилась. соответственно либо дело в селекторе входов либо в чём то ещё. Как оказалось в "чем то ещё". Первым делом мне бросилось в глаза отсутствие свечения от накала ламп, замер напряжения накала показал на постоянке 3.15 вольта, а на переменке что-то около 0.75 вольта, у этих ламп напряжение накала должно быть в районе 6.3 вольта(переменки или постоянки не суть). Вот это уже что-то. Плюс к этому замерил анодное напряжение которое в свою очередь составило 180 вольт. Далее присединил провода параллельно к родным и в соответствии с полярностью подцепил лабораторный блок питания. При напруге в 6.3 вольта ток составил 1.8 ампер, и это в паралель с внутренним блоком питания (далее БП). Тут пришло осознание того что надо лезть в БП. Кстати вот фото внутрянки

Раз у нас неисправен БП, не будет лишним проверить и остальные блоки, как оказалось данное решение было абсолютно оправдано.

Далее провел дефектовку всех блоков, и выяснил что 47  электролитов из 54 возможных или вообще не имели ёмкости или она была сильно занижена. Вот фотка дефектуемого БП, черным маркером помечаю мёртвых.

Ну а далее ничего интересного, снимаем старое, ставим новое.

Далее собираем всё в обратном порядке. Также в процессе рабора обратил внимание на перегоревшие лампочки подсветки индикации, их также заменил. Вот преамп почти собран и на проверке.

Ну и немного ламповых фото)

А вот и наши виновники торжества

Всем спасибо за внимание, расходимся, тут больше не на что смотреть.
