Новобранец «Ярыгин». Пистолет Ярыгина (6П35)
22 года назад на вооружение Министерства обороны был принят 9-мм пистолет Ярыгина (ПЯ)
Первая статья в русскоязычных СМИ о новом пистолете была опубликована в июньском выпуске нашего журнала за 2003 год. Это были времена, когда в российских тирах любителям оружия приходилось довольствоваться малокалиберными пистолетами Марголина...
Автор - научный редактор журнала «Калашников» Юрий Пономарёв
Эта статья посвящена первенцу – 9-мм пистолету Ярыгина (ПЯ), которому в наследство от темы «Грач» по праву достался индекс 6П35. В предыдущем номере «КАЛАШНИКОВА» подробно описана история выполнения ОКР «Грач», завершившая 21 марта 2003 г. принятием на вооружение ВС РФ трёх 9-мм пистолетных комплексов. Итак, «Грачи» стали достоянием истории, а пистолетные комплексы под собственными именами только «оперяются».
Текущий, 2003 год, стал этапным в истории Ижевского механического завода. На 61 году с момента основания предприятия на вооружение ВС РФ был принят первый пистолет собственной разработки. Конструктор пистолета ПЯ – В. А. Ярыгин до участия в ОКР «Грач» был известен только в кругу стрелков-спортсменов, как конструктор произвольных ИЖ-34(М) и стандартных ИЖ-35(М) пистолетов. Несомненно, опыт работы над высокоточным оружием и послужил той базой, которая помогла В. А. Ярыгину первым «довести до ума» (удовлетворить всем требованиям ТТЗ) свою конструкцию пистолета. Что же представляет из себя ПЯ?
Общий вид пистолета Ярыгина (ПЯ), принятого на вооружение Российской армии и применяемый боеприпас
Владимир Александрович Ярыгин
Автоматика пистолета работает на принципе отдачи затвора при коротком ходе ствола. Запирание (отпирание) канала ствола осуществляется сцеплением (расцеплением) ствольной муфты с передней плоскостью окна для отражения гильзы в результате взаимодействия кулачкового паза на выступе ствольной муфты с замыкателем при накате (откате) затвора. Ударно-спусковой механизм куркового типа с открытым курком позволяет вести стрельбу только одиночными выстрелами как самовзводом, так и с предварительным взведением курка. Безопасность обращения с пистолетом обеспечивается за счёт наличия двустороннего флажкового предохранителя, блокирующего затвор и ударно-спусковой механизм как в спущенном, так и во взведённом положениях, а также за счёт предохранительного взвода курка, исключающего удар курка по ударнику при падениях и срыве курка во время его взведения.
Для исключения возможности инерционного накола капсюля-воспламенителя, досылаемого в ствол патрона, ударник подпружинен.
Взаимное расположение частей пистолета после израсходования всех патронов. Затвор находится в крайнем заднем положении на затворной задержке

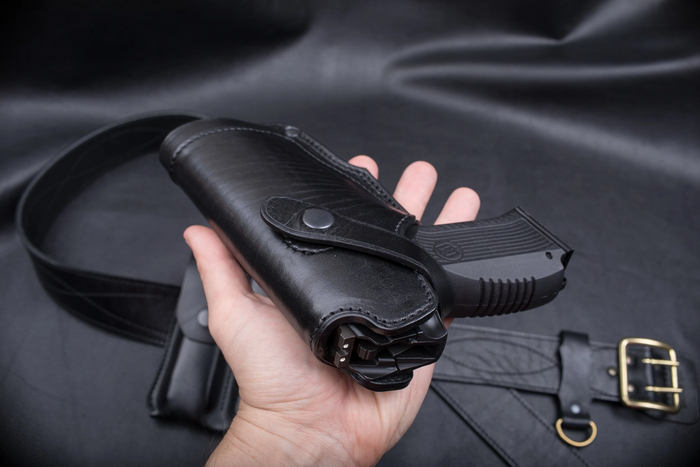

Расположение кобуры с пистолетом и запасного магазина в отдельном подсумке на ремне
Курок взведён, пистолет снят с предохранителя, патрона в патроннике нет (выбрасыватель не выступает за верхнюю плоскость затвора). Хорошо видны пластмассовые вставки на целике и мушке пистолета
Приведение пистолета к нормальному бою осуществляется перемещением целика (по горизонтали) и заменой целика (по вертикали).
Стрелкой на фото показан боевой упор ствольной муфты
Экстракция стреляной гильзы или осечённого патрона производится двуплечим подпружиненным выбрасывателем, смонтированным в пазу верхней плоскости затвора посередине задней кромки окна для отражения гильз.
При заряжании пистолета передний конец выбрасывателя выступает за верхнюю плоскость затвора, выполняя роль указателя наличия патрона в патроннике как визуально, так и на ощупь.
Снятие затвора с затворной задержки
Включение предохранителя. Хорошо видна кнопка защёлки магазина
«Спортивное» прошлое В. А. Ярыгина просматривается при рассмотрении отдельных узлов и деталей пистолета. Так, по-моему, чрезвычайно усложнена конструкция защёлки магазина, да и наличие мелких пружин, например шептала, тоже атрибут скорее спортивного, чем боевого оружия. Тем не менее, конструкция работает без поломок с допустимым количеством задержек в стрельбе и на африканской жаре, и в условиях арктических морозов, при тропических ливнях и максимально возможном запылении.
Несомненно, конструкция отдельных деталей (например, рамка чрезвычайно сложной формы) «затачивалась» под технологии «Ижмеха», и вряд ли какой либо оружейный завод России взялся бы за изготовление ПЯ.
Однако конструкторская мысль не дремлет, и коллектив В. А. Ярыгина подготовил модификацию ПЯ с полиамидной рамкой, существенно снизив при этом массу пистолета и его себестоимость.
Для отделения пластмассовой рукоятки необходимо острым концом шомпола выдавить ось
Для завершения полной разборки после отделения рукоятки пистолета необходимо извлечь из рамки детали УСМ и защёлку магазина
a – регулировочные штифты зеркального зазора узла запирания, b – фаски для обеспечения подачи из левого и правого ручьёв магазина, с – паз под выбрасыватель
