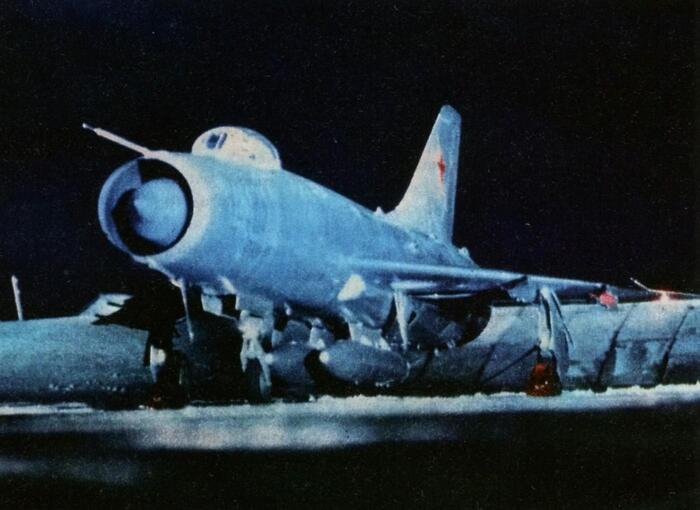

Перехватчик Су-9 строевого авиаполка ПВО, 1970-е годы. К началу 1980-х годов Су-9 как авиационный комплекс перехвата воздушных целей устарел, на смену ему пришли более совершенные перехватчики Су-15 и МиГ-23П
Впервые публично перехватчик Су-9 был показан на воздушном параде в Тушино, состоявшемся летом 1981 года. Настоящее обозначение самолета стало известно лишь спустя многие годы. Су-9 являлся одним из самых секретных советских истребителей.
Девятого июля 1961 г. московское небо содрогалось от грохота проносившихся на небольшой высоте десятков новейших сверхзвуковых самолетов. Шел традиционный воздушный парад в Тушино. Среди впервые представленных образцов авиационной техники был прототип сверхзвукового дальнего двухместного барражирующего перехватчика.
В 1957 г. в туполевском ОКБ-156 практически в инициативном порядке под началом ведущего инженера В.Бабанова началась разработка эскизного проекта дальнего перехватчика и изучение боевых возможностей комплекса в целом. Эти работы велись под шифром "128" под общим руководством Егера. Первоначально рассматривался истребитель-перехватчик Ту-28 с ракетами К-24 в составе комплекса Ту-28-24. В этом проекте общая конфигурация самолета была близка к проектам "98" и "122". Однако в ходе работ вид перехватчика изменился: увеличилась стреловидность передней кромки корневой части крыла, а ее задняя кромка стала прямой. В дальнейшем обводы носителя практически не менялись.
В ОКБ Туполева все работы по самолету-носителю и комплексу велись под шифром "128". После выхода правительственных постановлений тему "128" возглавил Д.С.Марков. Но из-за огромной его загруженности по Ту-22 и ряду гражданских машин летом 1959 г. главным конструктором дальнего перехватчика назначили И.Ф.Незваля - одного из самых способных организаторов проектирования и производства целого ряда самолетов "Ту". Сложность работы состояла не только в создании самого носителя, но и в организации взаимодействия различных предприятий, участвовавших в создании комплекса.
В июне 1959 г. заказчику предъявили эскизный проект, разработанный с учетом результатов продувок моделей в аэродинамических трубах, а также других экспериментальных и расчетных работ, выполненных бригадами ОКБ. В проекте четко сформулировали возможности комплекса Ту-28-80 в системе ПВО страны. Для повышения его боевой эффективности две ракеты К-80 оснащались полуактивными радиолокационными головками самонаведения (для атаки из передней полусферы), а две другие - тепловыми головками самонаведения (для атаки из задней полусферы, а также в условиях радиотехнических помех).
По предварительным расчетам, вероятность поражения цели при стрельбе двумя ракетами должна была составлять 76-77%. Особенностью комплекса являлось то, что в воздушном бою самолет-носитель не совершал маневра для достижения высоты полета цели, как это делалось в большинстве других авиационных комплексов перехвата. Большая дальность полета ракет К-80 и возможность поражения ими объектов, летящих со значительным превышением, позволяли самолету-носителю летать на значительно меньших высотах. Благодаря этому удалось значительную часть маневра перенести с перехватчика на ракеты и рассчитывать самолет на эксплуатационную перегрузку в 2,0-2,5д, а ракету - на перегрузку в 15д.
Еще одной особенностью комплекса стал большой радиус действия самолета-носителя. Это позволяло вынести рубеж перехвата на расстояние до 1500 км, не допуская пересечения бомбардировщиками или самолетами-снарядами границы страны. В зоне ожидания воздушных сил противника перехватчик мог барражировать 3-3,5 часа. Благодаря большой дальности обнаружения бортовой РЛС не требовался точный вывод самолета на цель с помощью наземной системы наведения, он мог перехватывать цель и самостоятельно. При автономных действиях требовались лишь отдельные данные о положении воздушных целей. Это позволяло применять его в районах, где не было систем автоматизированного наведения.
Опытный перехватчик "128" передали на заводские испытания 23 января 1961 г. 27 февраля начались рулежки. Всю первую половину марта прототип накатывал сотни километров по аэродрому ЛИИ. 18 марта М.Козлов и К.Малхасян подняли машину в первый полет, продолжавшийся 30 минут. 21 марта после второго полета заменили один из двигателей. На седьмом полете к испытаниям подключился летчик-испытатель А.Бессонов. На опытной машине проверялись поведение перехватчика в воздухе, его взлетно-посадочные свойства. 20 апреля на восьмом полете самолет на высоте 11000 м вышел на скорость, соответствующую числу М=0,98. 24 апреля опытный "128" достиг скорости М=1,06.
23 июня на 20 полете начались тренировки перед традиционным парадом в Тушино. Демонстрация машины с двумя макетами ракет К-80 во время авиационного праздника прошла успешно. Это был 31-й полет опытного перехватчика. В советских газетах самолет назвали "сверхзвуковым и многоцелевым". Западные комментаторы и специалисты дружно приняли обтекатель КЗА за многофункциональную РЛС. Однако внешний вид подвешенных снарядов не позволял сомневаться в их предназначении, и в НАТО машина получила "истребительное" обозначение "Fiddler" ("Скрипач").
После окончания заводских опытный экземпляр участвовал в государственных испытаниях. С него сняли обтекатель КЗА и подфюзеляжные гребни, установили внешние подкрыльевые пилоны. В 1967 г. опытный перехватчик испытывали на грунтовой полосе ЛИИ. Кроме того, на самолете исследовался режим посадки с невыпущенными закрылками, а также испытывались высотное оборудование и спасательный костюм-скафандр ВМСК-2. В настоящее время эта машина выставлена в музее ВВС в Монино.
С конца 1959 г. параллельно с постройкой опытного самолета, не ожидая результатов летных испытаний, началось строительство серийных перехватчиков (изделие "И") на Воронежском авиационном заводе (ВАЗ) No.64. В производство запустили сразу четыре самолета. Постройку первой серийной машины (No.0101) завершили в начале 1961 г. В конце апреля начались рулежки, а 13 мая летчик-испытатель Вобликов совершил на ней первый 30-минутный полет. 10 июня на шестом полете самолет перегнали в Жуковский, где с 17 июня М.В.Козлов, А.Д.Бессонов и другие пилоты стали выполнять на нем регулярные испытательные полеты. С начала июля для подстраховки его также начали готовить к параду. Серийный перехватчик на тренировках постоянно сопровождал прототип. На параде, однако, показали только опытную машину, хотя серийная также находилась в воздухе.
Тем временем со стапелей завода No.64 продолжали сходить серийные Ту-28. 16 августа 1961 г. совершил полет первый самолет 2-й серии (No.0201), принявший участие в испытаниях в Жуковском, 13 марта 1962 г. - второй самолет 2-й серии (No.0202), 10 августа - первая машина 3-й серии (No.0301), в мае 1963 г. -первая машина 4-й серии (No.0401), в октябре - второй самолет 3-й серии (No.0302). Все изменения и доработки оперативно учитывались в серийном производстве. Уже на самолете No.0301 изменили расположение блоков радиоэлектронного оборудования и переместили противопомпажные створки в среднюю часть фюзеляжа. Доработали и среднюю часть крыла, пилоны с АПУ-128 и многие другие элементы самолета.
18 сентября 1964 г. главком ВВС маршал К.А.Вершинин подписал Акт совместных государственных испытаний комплекса с положительной оценкой. (Дело в том, что за техническое оснащение авиации ПВО отвечают ВВС) Постановлением ЦК КПСС и Совета Министров СССР No.361 -132 от30 апреля 1965 г. и приказом Министра обороны No.0040 от 8 июня этого же года комплекс Ту-128С-4 был принят на вооружение.
Работы по совершенствованию Ту-128 не прекращались в течение всего его серийного производства. Были проработаны несколько вариантов модернизации самолета и комплекса. Часть работ не вышла из стадии эскизных проектов или технических предложений, но некоторые идеи удалось внедрить в серию или использовать при модернизации самолета в строю.
Важными направлениями развития Ту-128 считались совершенствование системы вооружения и силовой установки. В качестве альтернативных рассматривал и двигатели АЛ-7Ф-4 ОКБ A.M.Люльки с форсажной тягой 11100 кгс, Р-15Б-300 разработки ОКБ-300 С.К.Туманскогостягой 15000 кгс, РД-15стягой 13000 кгс и РД-19Р-2 разработки рыбинского ОКБ-36 (В.А.Добрынина, затем П.А.Колесова) с тягой 14200 кгс, а позднее и другого двигателя этого ОКБ - РД36-41, который разрабатывался для дальнего ударного и разведывательного комплекса Т-4 ОКБ П.О.Сухого. Предусматривалась также установка ракетных ускорителей, применяемых на Ту-22 и дальнем беспилотном разведчике "Ястреб".
После тщательного анализа задач первого этапа конструкторы ОКБ А.Н.Туполева пришли к выводу, что расширение диапазона боевого применения комплекса Ту-128С-4 вполне возможно. В 1968 г. командованию ВВС и ПВО было представлено техническое предложение по модернизации комплекса, причем отмечалось, что выпускать новые самолеты не требуется, их можно получить путем доработки уже построенных Ту-128 силами ремзаводов авиации ПВО. В апреле 1968 г. было подписано совместное, решение МАП, МРП и ВВС о модернизации комплекса, а 17 июля - соответствующее решение ВПК No.182. 26 декабря 1968 г. вышло постановление ЦК КПСС и Совета Министров СССР No.1044-381 по новому модернизированному комплексу Ту-128С-4М, согласно которому конструкторским коллективам Туполева, Волкова и Бисновата ставились задачи по модернизации стоящих на вооружении перехватчиков Ту-128 вТу-128М. На усовершенствованном самолете должны были устанавливаться новые РЛС РП-СМ "Смерч-М" и ракеты Р-4РМ и Р-4ТМ.
Первыми в ПВО к освоению Ту-128 в 1964 г. приступили на аэродроме Савостлейка (Горьковская обл.) в 148-м ЦБП и ПЛС (Центр боевого применения и переучивания летного состава). С 5 октября 1965 г. семь серийных самолетов (No.No.0402, 0502, 0602, 0702, 0801, 0802 и 0901) были выделены для проведения войсковых испытаний. В октябре 1966 г. Ту-128 поступили в расположенный в Талагахи входивший в состав 10-й армии ПВО (т.н. архангельская армия) 518-й ИАП.
Здесь же с 18 мая 1967 г. по 29 октября 1968 г. на вышеуказанных машинах провели войсковые испытания комплекса Ту-128С-4. С началом поступления самолета в части в ОКБ Туполева была создана специальная бригада по эксплуатации перехватчика, которую : возглавил А.Залесский. Одновременно для этой' же цели выделили группу конструкторов и в воронежском филиале ОКБ. С 3 марта 1970г. на девяти серийных машинах (No.No.1301, 1305, 1702, 1202,' 1204, 1402, 2001, 2002 и 2203) начали проводить лидерные испытания Ту-128. Изучение технического состояния двух лидеров (No.2001 и No.1305) проводилось на воронежском заводе с 15 мая по 25 сентября 1970 г. Войсковые испытания модернизированного комплекса Ту-128С-4М проводились летом 1977 г. на полигоне ПВО Сары-Шагал в районе озера Балхаш. В них участвовали экипажи 356-го АП на шести Ту-128М своей части. Эту группу возглавлял полковник Е.И.Костенко. В полетах участвовало не более трех машин, на которых отрабатывались пуски ракет на высотах 300-500 м по радиоуправляемым мишеням Ла-17.
В период создания комплекса Ту-28-80 предполагалось развернуть вдоль границ СССР (по северному, восточному и юго-восточному направлениям) более двадцати пяти полков, вооруженных Ту-128. Реально удалось сформировать шесть полков трехэскадрильного состава по 9-12 самолетов в эскадрилье. В 1967 г. Ту-128 поступили в 445-й ИАП (аэродромы Саватия и Котлас, 10-я армия ПВО). Перехватчики этой части и 518-го ИАП в июле приняли участие в воздушном параде в Домодедово. На 1 августа в частях числились уже шестьдесят четыре Ту-128. До 1970 г. на "сто двадцать восьмые" были перевооружены 72-й Гвардейский Полоцкий ордена Суворова ИАП (аэродром Андерма, 10-я армия) и три полка 14-й (новосибирской) армии ПВО: 356-й ИАП в Семипалатинске, 64-й ИАП, дислоцированный на аэродроме Омск-северный, 350-й ИАП, расположенный в то время на аэродроме Белая, а с 1984 г. перебазированный в Братск. При перевооружении на Ту-128 из названия полков убиралось слово "истребительный".
Надо отметить то, что по тем временам система вооружения Ту-128 превосходила по всем параметрам системы всех других самолетов авиации ПВО: это и дальность пуска ракет, и высота поражаемых целей, всеракурсность атаки, дальность захвата и обнаружения целей. Плохо было с малыми высотами, но этот недостаток был впоследствии ликвидирован в ходе модернизации Ту-128 в Ту-128М.
Боевое применение Ту-128 предполагало несколько типовых вариантов. В одном из них обнаружение целей и наведение перехватчика осуществлялось с помощью наземных станций или самолетами ДРЛО Ту-126. Следует отметить, что при взаимодействии с последними экипажам Ту-128 нередко приходилось работать и в полуавтономном режиме. Дело в том, что диаграмма направленности антенны Ту-126 имела значительную "мертвую зону", представляя собой кольцо, которое цель проскакивала довольно быстро. К тому же, высота полета цели определялась весьма приблизительно, по положению относительно самого Ту-126. Оператор самолета ДРЛО давал только курс и состав цели. Получив эти данные, экипаж Ту-128 вел дальнейший поиск самостоятельно.
С самого начала несения боевого дежурства Ту-128 заняли свое место в системе ПВО СССР. В те годы она строилась следующим образом: передовой авиационный эшелон - по 10 Ту-128 из каждого полка, которые при необходимости перелетали на аэродромы передового базирования (предполагалось их взаимодействие с самолетами ДРЛО Ту-126); 1-й эшелон - силы и средства ПВО приграничных районов; 2-й эшелон - силы и средства ПВО внутренних округов. Использование в этой системе Ту-128, способных с полным вооружением "висеть" в воздухе более 2,5 ч, позволило вынести рубеж перехвата воздушных целей до 1100 км от границ СССР.
Наиболее напряженный режим дежурства был на Севере. Здесь экипажи Ту-128 постоянно поднимались в воздух на перехват разведывательных и патрульных самолетов НАТО, однако случаи их сбития неизвестны. Следует отметить, что вообще реальные пуски ракет даже по учебным целям проводились нечасто, и редко кому из летчиков за всю карьеру удавалось выполнить более десятка стрельб. Значительное беспокойство экипажам Ту-128 доставляли стратегические самолеты-разведчики SR-71, которые регулярно появлялись у советских границ, особенно досаждая при выдвижении перехватчиков на передовые аэродромы.
Еще одним видом реальной боевой работы для Ту-128 стала борьба с автоматическими дрейфующими аэростатами (АДА), начиненными разведаппаратурой. Захват такой цели РЛС и последующий пуск ракет производился по контейнеру АДА. Например, в конце 70-х гг. экипаж 518-го АП в составе командира корабля майора В.Сироткина и штурмана Е.Щеткина записали на свой счет два сбитых шара. Один они "завалили" в районе острова Колгуев, другой - в районе Нарьян-Мара, причем во втором случае пришлось выпустить четыре ракеты. 19 июля 1985 г. отличился экипаж 350-го АП (командир корабля майор Н.Савотеев, штурман майор В.Широченко), который уничтожил АДА в районе Якутска. Иногда приходилось сбивать и свои аэростаты, сошедшие с установленного курса. Так, в июне 1974 г. шесть советских АДА по прихоти воздушных потоков изменили направление своего движения и стали приближаться к китайской границе в районе Кустаная. Первым на их перехват поднялся стоявший на боевом дежурстве экипаж 356-го АП во главе с подполковником Н.Гайдуковым, который поразил одну цель. Атаковать медленно плывущий шар на сверхзвуковом тяжелом самолете далеко не просто: шесть молодых экипажей пытались повторить успех своих старших коллег, и все тщетно. В дело пришлось вмешаться командиру полка полковнику Е.И.Костенко, который с первого захода прервал цепь неудач своих подчиненных. Следующие четыре перехватчика последовали его примеру, и со строптивыми АДА было покончено.
В целом Ту-128 пользовался у летчиков высокой репутацией. Обратимся еще раз к воспоминаниям полковника Евглевского. "Если говорить о моем личном впечатлении об этом самолете, то я хочу сказать, что с этой прекрасной машиной я прошел очень большой отрезок жизни, который ни вычеркнуть, ни забыть нельзя. Меня с первой минуты освоения этого "Скрипача", как его называли американцы, восхитила мощность его движения, ощущение силы, массы, послушной движению твоих рук и мысли. Мощные ускорения на взлете и стремительный набор высоты. На сверхзвук Ту-128 переходил на высоте 10-11 км без включения форсажа. В авиации ПВО самолет Ту-128 и далее Ту-128М воспитал плеяду славных боевых летчиков, которые по праву могут гордиться своим летным мастерством и тем, что впервые на этом самолете они решили задачу полного прикрытия объектов страны от ударов с воздуха на необъятных просторах северных рубежей".
Однако при общем положительном мнении о Ту-128 замечаний по нему все же хватало. Как уже отмечалось, машина была весьма строга на посадке. Тщательное "прицеливание"начиналось где-то за 20 км до ВПП, и если дальний привод (4 км) самолет проходил с курсовой ошибкой более 3 градуса, то посадка запрещалась, и заход повторялся. На предпосадочном планировании при скорости 450 км/ч перехватчик вяло реагировал на отклонение элеронов. Это иногда приводило к авариям и катастрофам, которые чаще всего происходили с молодыми летчиками.
Еще об одной опасности, подстерегавшей экипажи Ту-128, рассказывает В.И.Анохин: "Самолет имел ограничения по крену на виражах. При крене более 60 градусов он резко опускал нос, быстро разгонялся и на скорости 800 км/ч становился нейтральным по элеронам. На 1000 км/ч происходила полная "потеря" элеронов, и начинался их реверс. Самолет входил в глубокую спираль, из которой вывести его было почти невозможно. В очень редких случаях опытным летчикам удавалось справиться с ситуацией. Но при этом конструкция подвергалась значительным деформациям (в первую очередь крыло), обшивка становилась "гармошкой", и самолет списывался ввиду непригодности к дальнейшей эксплуатации".
Серьезные трудности в пилотировании могли возникать из-за топливной системы. Дело в том, что каждый двигатель Ту-128 питался от своей группы баков, неравномерная выработка топлива из которых приводила к кренению самолета в ту или иную сторону, возникновению моментов на кабрирование или пикирование. В кабине летчика имелись органы управления топливной системой, однако сбалансировать самолет с их помощью было весьма сложно. Поэтому иногда приходилось лететь с до отказа вывернутым штурвалом.
К концу 70-х гг. карьера туполевских перехватчиков вошла в завершающую стадию. Им на смену должен был прийти самолет нового поколения МиГ-31, испытания которого проходили в том числе и в Арктике. Так как еще "сырой" навигационный комплекс МиГа нередко преподносил сюрпризы, в дальних полетах опытную машину сопровождала пара Ту-128 из 72-го Гв.АП. Перевооружение полков ПВО на МиГ-31 завершилось только к концу 80-х гг. В то время многие Ту-128М считались еще пригодными к эксплуатации и были перегнаны на базу хранения во Ржев. Там на апрель 1994 г. находилось около 50 таких самолетов. Одну машину оставили в Савослейке, большинство же строевых Ту-128 ждала печальная участь. Так, в Братске осталось девять Ту-128М, один из которых хотели сохранить, но к концу 1996 г. глазам пожелавших его увидеть представал только "разбарахоленный" планер, покоящийся на шасси. Остальные восемь перехватчиков сначала попытались резать автогеном, но потом нашли более эффективный способ: достали у геологов взрывчатку и быстренько утилизировали былую мощь. В Андерме с Ту-128 "разобрались" еще круче. Зимой их выкатили на прибрежную акваторию замерзшего Карского моря, и взорвали лед. Очевидцы утверждают, что и по сей день во время отлива из-под воды появляются останки этих самолетов.
Технические характеристики
Экипаж:
2 человека:
командир корабля
штурман-оператор
Размах крыла: 17,53 м
Длина: 30,06 м
Высота: 7,15 м
Площадь крыла: 96,94 м²
Масса:
пустого самолёта: 24 500 кг
нормальная взлётная: 40 000 кг
максимальная взлётная: 43 700 кг
Масса топлива: 15 000 кг
Двигатели:: 2× ТРД АЛ-7Ф-2 ОКБ А. М. Люльки
Тяга, кгс: 2× 10 100
Лётные характеристики
Скорость:
максимальная с четырьмя ракетами, км/ч: 1655
максимальная без нагрузки, км/ч: 1910
Практическая дальность, км: 2565
Практический потолок, м: 15 600
Вооружение
Ракетное вооружение: четыре ракеты класса «воздух — воздух» на внешней подвеске к консолям крыла
Р-4Р — две единицы с полуактивными радиолокационными головками самонаведения на наружных пусковых устройствах;
Р-4Т — две единицы с тепловыми головками самонаведения на внутренних пусковых устройствах.
МиГ-31 на стоянке
Также, как сообщалось, МиГ-31 имеет новый, более мощный бортовой компьютер и цифровые линии передачи данных. Данный самолёт назывался Перспективный авиационный комплекс дальнего перехвата. РЛС «Заслон» с фазированной решёткой типа PESA (пассивной антенной с электронным сканированием) обеспечивает возможность стрельбы ракетами дальнего действия «воздух-воздух».
Российские представители заявили, что максимальный радиус действия данного самолёта по целям типа «истребитель» составляет 200 километров. РЛС может сопровождать до 10 целей одновременно, а самолёт может вести одновременный обстрел 4 целей ракетами «Вымпел Р-33». Однако, в конечном итоге РЛС способна одномоментно отслеживать 24 находящиеся в воздухе цели и одновременно вести огонь по 6 целям.
В то время фактический статус разработки РЛС нам был неизвестен. Усовершенствованная, более мощная РЛС «Заслон-М», должна была иметь дальность обнаружения около 400 километров в варианте установки на самолёты типа ДРЛО (дальнего радиолокационного обнаружения).
Также данный самолёт имеет ИК систему поиска и сопровождения, расположенную в выдвижном обтекателе, расположенном под носом. Дальность сопровождения у этой системы составляет 56 километров. Конечные варианты этого самолёта должны были в штатном исполнении нести различного типа ракеты класса «воздух-земля», включая 6 противорадиолокационных либо противокорабельных ракет, либо 6 высокоточных бомб типа КАБ-1500 с лазерным/телевизионным наведением.
Максимальная масса груза на внешней подвеске у этого самолёта составляет 9 000 килограммов. Основное вооружение МиГ-31 включает 4 ракеты Р-33 класса «воздух-воздух». Как сообщалось ранее, под фюзеляжем данного самолёта возможно разместить 4 ракеты Р-33, либо 6 ракет Р-37.
На 4 подкрыльевых пилонах возможна установка ракет различного типа, либо сбрасываемых топливных баков, или дополнительного вооружения. МиГ-31БМ также может вооружаться гиперзвуковым ракетным комплексом Х-47М2 «Кинжал», способным нести ядерную боеголовку. Ракета этого комплекса является «аэробаллистической», заявленная дальность составляет свыше 2 000 километров при скорости 10 Махов.
МиГ-31 имеет цифровые защищенные каналы передачи данных. Подробная информация не разглашалась, но нам сообщили, что изображение с РЛС может передаваться на борт стоящих на вооружении ВВС Индии Су-30 и МиГ-29.
Также, МиГ-31 способен получить изображение с наземных РЛС и передавать электронные изображения другим самолётам, обеспечивая, таким образом, атаку целей в режиме молчания РЛС.
У МиГ-31 появилась возможность менять траекторию пуска ракет и линии огня по каналу передачи данных, основываясь на исходных данных от других самолётов. МиГ-31 имеет системы радиопротиводействия. Подробности не разглашались.
Бортовые навигационные и ударные системы содержат 2 инерциальные системы, работа которых обеспечивается цифровым компьютером.
Сначала российские проектировщики провели подробный инструктаж по самолёту, далее, пилот самолёта провёл предполётный инструктаж. Проектировщики сообщили нам о том, что, несмотря на то, что МиГ-31 – это дальнейшее развитие МиГ-25, изменения по сравнению с МиГ-25 были достаточно значительными. Фюзеляж самолёта имеет бОльшую длину, чтобы разместить кабину оператора РЛС, также в данном самолёте применены и другие, новые проектные решения. Крылья и фюзеляж МиГ-31 более прочные, чем у МиГ-25.
На МиГ-31 установлена усовершенствованная РЛС, способная выполнять обнаружение целей в верхней / нижней полусфере, а также обеспечивать поражение цели из нижней полусферы. МиГ-31 имеет более современные датчики и системы вооружения. По словам пилотов, РЛС этого самолёта имеет гораздо более лучшие характеристики и работает стабильно даже в условиях постановки помех.
Мои собеседники отметили возможность совместной работы группы из 4 перехватчиков МиГ-31. Используя каналы передачи данных, эти «МиГи» могут контролировать большой фронт и объём воздушного пространства общей длиной 900 километров. Максимальная дальность радиолокационного обнаружения составляет 200 километров.
Они сообщили, что РЛС этого самолёта в сочетании с его системами вооружения способна перехватывать крылатые ракеты, летящие на низкой высоте, а также их самолёты-носители.
Таким же образом МиГ-31 способен перехватывать БПЛА и вертолёты. Дальность автоматического сопровождения бортовой РЛС составляет 120 километров. Самолёт способен выполнять роль истребителя сопровождения стратегических бомбардировщиков дальнего действия. МиГ-31 не создавался для ближнего боя, как и для разворотов с большими перегрузками.
Собеседники также сообщили, что пилоты ВВС России уже летают на МиГ-31, и несколько сотен этих самолётов уже покинули цеха завода «Сокол». ВВС Казахстана также получили несколько самолётов после развала Советского Союза. Мои собеседники с гордостью сообщили, что МиГ-31 являются одними из самых быстрых самолётов в мире. Этому самолёту предстоят долгие годы строевой службы. Россия, остро нуждавшаяся в деньгах, была очень заинтересована в приобретении перехватчиков МиГ-31 Военно-воздушными силами Индии.
С января 1956 г. страны НАТО стали использовать для разведки территории СССР автоматические дрейфующие аэростаты — АДА. Для обычных перехватчиков и зенитных ракет это была очень трудная цель, и в 1967 г. перед вновь созданным Экспериментальным машиностроительным заводом была поставлена задача создать самолёт М-17, способный сбить АДА, медленно движущийся на высоте до 20 000 м. Разработку возглавил руководитель ЭМЗ В. М. Мясищев.
Ракеты стоили дорого, а вероятность их попадания в шар была низкой, потому он выбрал пушку ГШ-23. Но чтобы лётчик успел прицельно расстрелять АДА, самолёт должен двигаться с минимальной скоростью и при этом сохранять устойчивость, что на такой высоте очень сложно. Надо уменьшать нагрузку на крыло, увеличивая его площадь, но в стратосфере в общем сопротивлении самолёта растёт доля сил трения, это ведёт к потере дальности. Хорошее отношение подъёмной силы и сопротивления у планеров, но они не летают на таких высотах. Для М-17 потребовалось создать новый сверхкритический профиль крыла, который разрешал это противоречие. Сопротивление трения с подъёмом на высоту растёт с ростом вязкости воздуха, что ведёт также к потерям давления в воздухозаборнике и в сопле двигателя. Это заставило сделать входные устройства боковыми, а фюзеляж превратить в короткую гондолу, сократив воздушный тракт до минимума. Так родилась редкая у нас двухбалочная схема самолёта. Рыбинское КБ машиностроения для М-17 на базе бесфорсажного одновального турбореактивного двигателя сверхзвукового лайнера Ту-144 создало высотный РД36-51В со взлётной тягой 6000 кгс. Хотя на высоте 21 км она падала в 10 раз, высокое аэродинамическое качество позволяло самолёту устойчиво лететь.
Постройку машины поручили авиазаводу в Кумертау, который выпускал вертолёты Камова и беспилотные разведчики Ту-143. Ещё одно изделие оказалось непосильной нагрузкой для предприятия, и на испытания М-17 передали только в 1978 г. Ни дирекция завода, ни руководство ЭМЗ не обеспечили условий для их проведения, и при незапланированном взлёте 27 декабря лётчик Чернобровкин допустил ошибку и разбился.
К тому времени были найдены другие способы борьбы с АДА, противник применял их всё реже, и встал вопрос, что делать с М-17, производство которого передали в Смоленск. Там совместно с ЭМЗ построили ещё два самолёта — первый использовали для испытаний, а второй, названный «Стратосфера», — в научных исследованиях. Но, даже сняв пушку, места под аппаратуру не нашли.
В начале 1980-х гг. появилась идея ударного комплекса в составе высотного самолёта-целеуказателя, способного обнаруживать малоразмерные замаскированные цели на линии фронта и в ближнем тылу врага, и оперативно-тактических ракет сухопутного базирования. Для этого предполагалось создать модификацию М-17РМ, но компоновка не позволяла разместить требуемую аппаратуру весом 1500 кг с её датчиками и антеннами. Тогда в той же схеме был сделан новый самолёт М-55, отличавшийся пропорциями, увеличенной гондолой фюзеляжа и двумя двухконтурными двигателями Д30В-10.
Боевые системы были размещены в съёмных модулях в гондоле фюзеляжа, хвостовых балках и контейнерах под крылом. Опытный самолёт М-55 был построен Смоленским авиазаводом и ЭМЗ и совершил первый полёт 16 августа 1988 г. Хотя он успешно прошёл испытания и показал очень высокие лётные данные, на вооружение его не приняли — в 1991 г. СССР распался, в России началось поспешное сокращение вооружённых сил. Смоленский авиазавод успел построить четыре серийных разведчика-целеуказателя М-55, но один из них разбился, а два других переоборудовали для научных исследований. Они участвовали в полётах в Арктике по программе «Глобальный резерв озона» и показали, что с этим нужным для жизни на Земле газом не так всё плохо, как кажется некоторым экологам. Перед подобным американским ER-2 самолёт М-55 «Геофизика» имел преимущества в продолжительности полёта и способности выдерживать турбулентность, но спрос на такие исследования оказался ограничен. Проект «Геофизика-2» не нашёл своего заказчика, как и воздушно-космическая система М-55Х для запуска туристического космолёта C–XXI «Клипер», и ряд других интересных предложений.
И всё же М-17 и М-55, установившие 30 мировых рекордов высоты, скороподъёмности и скорости полёта, дали бесценный материал для создания высотных самолётов будущего — сейчас эта задача вновь стоит на повестке дня. Они не встали в строй, но дали важнейшие научные результаты, необходимые для движения вперёд. Такой подход к делу — самая яркая черта авиаконструктора Владимира Мясищева и его последователей.
ТТХ самолётов М-17/М-55
Двигатели — 1×РД36-51В/2×Д30В-12, 6000/4500 кгс на взлёте, 600/670 кгс на высоте 21 км
Взлётный вес — 18 400/24 000 кг
Скорость на высоте 21 км — 743/750 км/ч
Потолок — 21 550/21 000 м
Дальность максимальная — 1315/4965 км.
Время патрулирования на высоте 20 000 м — 2,2/4,2 ч
Длина разбега — 340/900 м
Длина пробега — 950/780 м
Целевая нагрузка — пушка ГШ-23/до 1500 кг спецаппаратуры
Экипаж — 1 чел.
Сергей Георгиевич Георгиев
«Экспериментальные самолёты СССР», Историческая серия «Техника Молодежи»
У этой машины благодаря дилетантам сложилась незавидная репутация. Когда в прессе появились ее первые фотографии, то часто можно было услышать, что это советский Me-262. Поэтому сразу же хочу пресечь подобные разговоры. У самолета «К», будущего Су-9, общими с немцем были только схема и двигатели. Схема двухмоторного самолета давно известна, а турбореактивные двигатели (тут уж ничего не поделаешь) заимствованы у немцев. Все остальное - отечественное.
На возможность создания самолетов с газотурбинными двигателями советские инженеры обратили внимание еще до войны, но решение о развертывании полномасштабных работ в этом направлении должно было принять правительство. Однако чиновникам и политикам было не до этого: в мире уже бушевала Вторая мировая война. Спохватились весной 1944 года, когда появились первые сообщения об испытаниях новой техники за рубежом.
22 мая 1944-го вышло Постановление правительства «О создании авиационных реактивных двигателей», в соответствии с которым начальнику НИИ-1 П. И. Федорову и конструктору А. М. Люльке предписывалось построить экспериментальный газотурбинный ВРД тягой 1250 кгс и предъявить его на заводские испытаний к 1 марта следующего года. В начале 1945 года на Московском механическом заводе штампов и приспособлений № 165, где развернули опытно-конструкторскую базу по созданию реактивных двигателей, изготовили первый экземпляр экспериментального ТРД С-18, спроектированного под руководством А. М. Люльки.
Под эти ТРД в ОКБ П. О. Сухого, сначала в инициативном порядке, а затем и по плану НКАП, и началось проектирование самолета-истребителя. Разработка машины была сопряжена с рядом трудностей, и прежде всего с отсутствием самого двигателя, что вынудило конструкторов использовать трофейный ТРД Jumo-004.
В октябре 1945 года эскизный проект самолета под обозначением «Л» был утвержден в Наркомате авиационной промышленности, а в середине декабря и главным инженером ВВС.
Самолет предназначался для борьбы с истребителями и бомбардировщиками противника в прифронтовой зоне и представлял собой цельнометаллический среднеплан с трехколесным убирающимся в полете шасси. Двухлонжеронное крыло имело в плане трапециевидную форму. Фюзеляж - полумонокок, овального сечения с уширенной нижней частью - был выполнен без технологических разъемов. Так, что конструкция планера существенно отличалась от Me-162. Единственное, что объединяет Су-9 и Me-262, так это схема самолета, двигатели и размещение бомб под носовой частью фюзеляжа.
Вооружение, состоявшее из 37-мм пушки (45 патронов) и двух 23-мм орудий с общим боезапасом 300 патронов, располагалось в носовой части фюзеляжа.
Летчик спереди защищался 12-мм бронеплитой и 64-мм бронестеклом, а сзади - бронеспинкой и бронестеклом толщиной 10 и 50 мм соответственно.
Проект заинтересовал военных, поскольку ожидаемые летно-тактические характеристики были выше немецкого Me-262 с аналогичными ТРД. Правда, заказчик пожелал внести в проект ряд изменений в бронезащиту, вооружение, оборудование и топливную систему, а также сделать кабину пилота герметичной. Кроме того, высказалось пожелание проработать установку на самолете ракетных ускорителей для сокращения разбега.
Особое мнение высказал главный инженер ВВС генерал-полковник А. К. Репин, посчитавший, что скорость самолетов необходимо повысить до 900 км/ч, а гермокабина необязательна.
16 февраля командующий ВВС КА А. А. Новиков утвердил макет самолета, и спустя десять дней машину включили в план опытного самолетостроения на 1946–1947 годы. В соответствии с этим документом главного конструктора и директора завода № 134 П. О. Сухого обязали создать одноместный истребитель с двумя двигателями Jumo-004. При этом оговаривались максимальная скорость на высоте 3000 метров - 880 км/ч и дальность полета на этом режиме - 880 км, а на режиме 0,8 максимальной скорости - 1000 км (продолжительность полета - 85,5 минуты). Время подъема на высоту 5000 метров задавалось не более 5,7 минуты, практический потолок - 12 500 метров. Вооружение: пушка калибра 37 мм и два 23-мм орудия.
Самолет предписывалось построить в двух экземплярах, и первый из них предъявить на летные испытания 1 ноября 1946 года.
В ОКБ самолет получил обозначение «К», а у военных - Су-9. Как и прежде, конструкторы тесно сотрудничали со специалистами ЦАГИ, которые лишь с третьей попытки смогли предложить необходимый скоростной, как тогда говорили, махоустойчивый профиль для крыла.
Сборку самолета «К» завершили 18 сентября, и 5 октября его перевезли на аэродром ЛИИ. Приказ о проведении заводских летных испытаний был подписан 31 октября 1946 года. Ведущими по машине в ходе заводских испытаний были летчик Г. М. Шиянов, инженеры С. С. Фаллер (ЛИИ) и М. И. Зуев (от завода № 134).
Первый полет Су-9 состоялся 13 ноября 1946 года, когда был решен вопрос с серийным производством истребителей Як-15 и МиГ-9.
Низкая надежность первых ТРД и их небольшой ресурс вынудили несколько раз менять на Су-9 двигатели, что затягивало испытания. Много усилий затратили на доводку системы управления в канале элеронов. Случались отказы и гидросистемы. Например, на 8 января 1947 года было сделано лишь 11 полетов.
Вдобавок на скорости, близкой к максимальной, дали о себе знать недостаточные запасы путевой и поперечной (раскачивание) устойчивости. Первый дефект устранили, изменив форму зализов между крылом и задней частью мотогондол, а второй - увеличив площадь вертикального оперения.
В конце марта 1947 года на Су-9 установили катапультное кресло, разработанное под руководством А. М. Роднянского на базе немецких, применявшихся на истребителях He-162 и He-219. Из-за этого пришлось расширить кабину пилота и заменить откидную часть фонаря.
В итоге заводские испытания Су-9 затянулись до 25 июля. На этом этапе в испытаниях самолета помимо Г. М. Шиянова участвовали летчики С. Н. Анохина (ЛИИ) и А. Г. Кочетков (НИИ ВВС), готовившийся к параду.
18 августа 1947 года Су-9 передали в НИИ ВВС. Ведущими по машине были инженер И. Г. Рабкин и летчик А. Г. Кочетков. Самолет облетали также П. М. Стефановский, А. Г. Прошаков, В. М. Хомяков и Г. А. Седов.
Испытания показали, что самолет соответствует требованиям, изложенным в постановлении правительства.
Государственные испытания, за время которых выполнили 53 полета (с начала эксплуатации - 123 полета с налетом 53 часа 15 минут), завершились 18 декабря 1947 года. В акте по их результатам, в частности, отмечалось, что Су-9 «…имеет следующие преимущества по сравнению с однотипными отечественными самолетами, находящимися в серийном производстве:
- более легкая летная эксплуатация и более простое наземное обслуживание;
- применение ускорителей взлета и тормозного парашюта позволяет эксплуатировать его на аэродромах вместе с самолетами, имеющими поршневые моторы;
- мощное вооружение, полностью используемое во всем диапазоне высот и скоростей;
- достаточный объем спецоборудования, средств связи и аэронавигации;
- допускает путем простой модификации установку поискового радиолокатора «Торий», что обеспечивает переделку его в перехватчик…»
В то же время государственные испытания Су-9 сопровождались постоянными его доработками. В частности, на самолете впервые в отечественной практике установили тормозные щитки, стартовые ускорители У-5 (КБ-3) и тормозной парашют, правда, заимствованный с трофейного бомбардировщика «Арадо-234». Эти новшества позволили сократить разбег почти в два раза, а пробег - с 1080 до 660 метров. Помимо этого, испытали доработанную 37-мм пушку Н-37.
Проработка варианта перехватчика со штатными двигателями под РЛС «Торий» и два 37-мм орудия началась еще весной 1947 года. В перспективе их планировалось заменить на ТРД РД-14 тягой по 1500 кгс, создававшийся в Уфимском ОКБ Н. Д. Кузнецова.
Увеличение суммарной тяги на 1000 кгс позволяло самолету развивать скорость до 925 км/ч, подниматься на высоту 10 000 метров за 7,1 минуты, повысить взлетный вес, а значит, и запас топлива, которое, в свою очередь, увеличивало дальность и продолжительность полета. Но в 1948 году в связи в началом производства английских двигателей «Дервент V» (советская копия - РД-500) Уфимское ОКБ расформировали и все работы по РД-14 прекратили.
Несмотря на то что заказчик настаивал на принятии на вооружение истребителя Су-9, правительство молчало. Одним из главных препятствий на этом пути, как ни странно, было руководство МАПа во главе с М. В. Хруничевым. Не поддержал командование ВВС и министр Вооруженных сил Н. А. Булганин.
В итоге Су-9 так и остался невостребованным, несмотря на то что на нем впервые в отечественной практике внедрили катапультируемое кресло пилота, тормозные щитки, стартовые ускорители, тормозной парашют, гидроусилители в системе управления самолетом и бомбовое вооружение.
Похожая ситуация сложилась и на заводе № 21 в Горьком, где под руководством Алексеева создавали двухдвигательные истребители И-211 и И-215.
В феврале 1948 года П. О. Сухого за создание Су-9 по инициативе МАП включили в список кандидатов на Сталинскую премию. Это предложение одобрил главком ВВС К. А. Вершинин. Но в Комитете по Сталинским премиям думали иначе, сочтя главного конструктора недостойным этой награды.
В дальнейшем никто из советских авиаконструкторов к подобной схеме истребителя не возвращался. Исключение составил лишь коллектив ОКБ А. С. Яковлева, создавший целое семейство довольно успешных самолетов различного назначения, начиная с Як-25.
«Реактивные первенцы СССР – МиГ-9, Як-15, Су-9, Ла-150, Ту-12, Ил-22 и др.», Николай Васильевич Якубович, 2015г.
Точно не скажем, но в нашем проекте с этим можно справиться буквально за минуту одной левой!
Миг 41 перехватчик 6-го поколения: что известно на сегодняшний день
Самолетостроительная компания «МиГ» приступила к реализации проекта перехватчика МиГ-41 в 2013 году. Исследовательские работы касательно внешнего вида самолеты были завершены в конце 2019 года, первый полет испытательного образца назначен на 2025 год, а поступить на вооружение он должен в 2028 году. МиГ-41 является преемником МиГ-31.
МиГ-41, как утверждает разработчик, будет способен развивать скорость до 10000 км/ч и выполнять задачи в суровых условиях в Арктике, а также в Ближнем космосе. Наряду с пилотируемым вариантом этого самолёта также рассматривается создание и беспилотной версии
