Дисплей - Hard oled, а это значит, что обращаться с дисплеем нужно осторожно. При малейшем изгибе он может лопнуть.

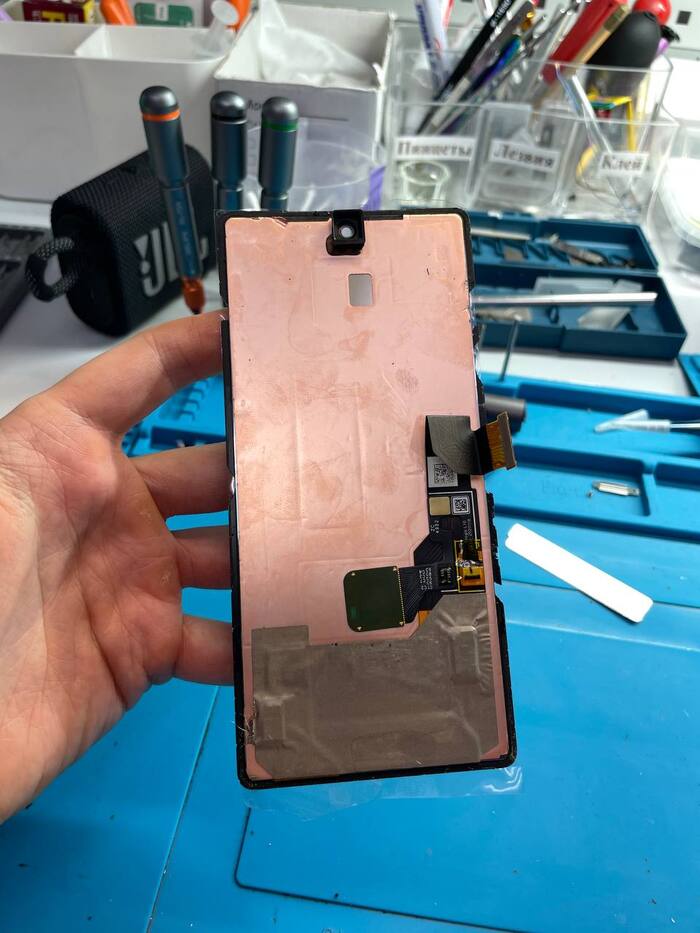

Pixel 7A разбирается через дисплей, но есть одно "но". Он не приклеен на пластиковую рамку, как большинство моделей, а вклеен сразу к металлическому корпусу. Про толщину рамки даже комментировать не буду)

1 этап - осторожно подлезаем лезвием сбоку, чтобы не повредить корпус. Прорезаем дубовый клей спиртом, пленкой и вытаскиваем дисплей.

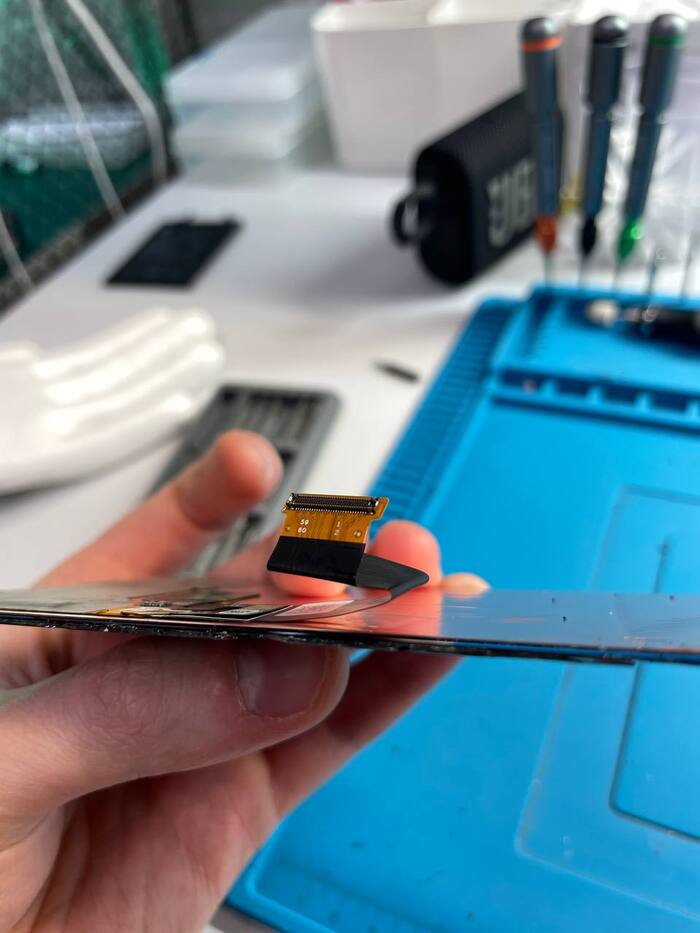

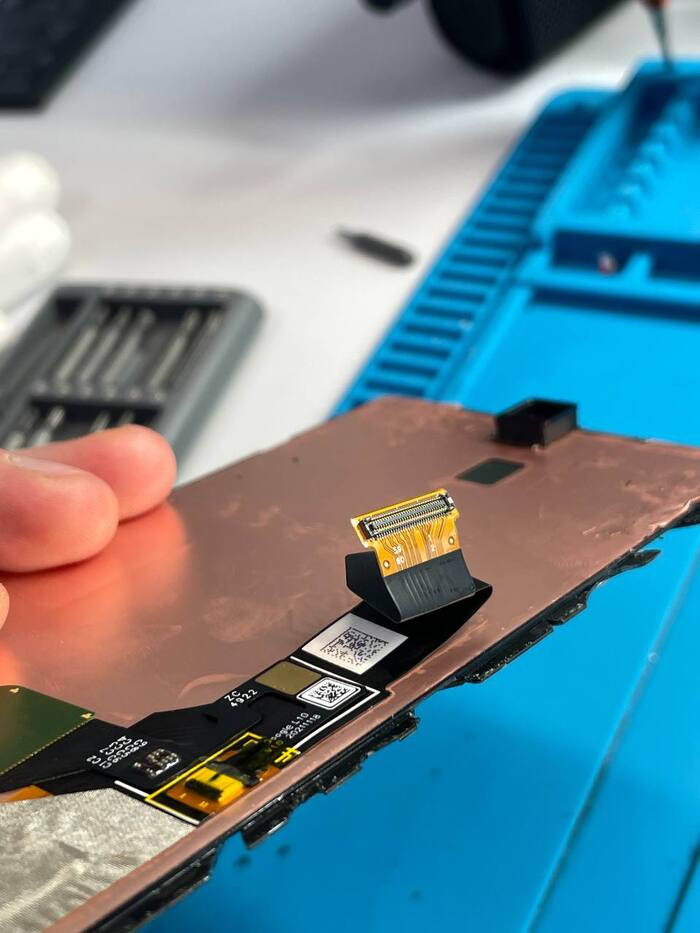

Из необычного - шлейф дисплея сложен 2 раза. С таким сталкиваюсь впервые. Инженерное решение и упрощение сборки? Что думаете?

Но из-за этого есть риск, что в каком-то месте изгиба может лопнуть дорожка. Зато нет многострадальных штырьков, как на pixel 8, есть только мягкие подушки которые держат дисплей.

2 этап - фиксирую осколки скотчем и срезаю струной дисплей. Остатки OCA-пленки с дисплея убираем бор-машиной и до блеска зачищаем меламиновой губкой.

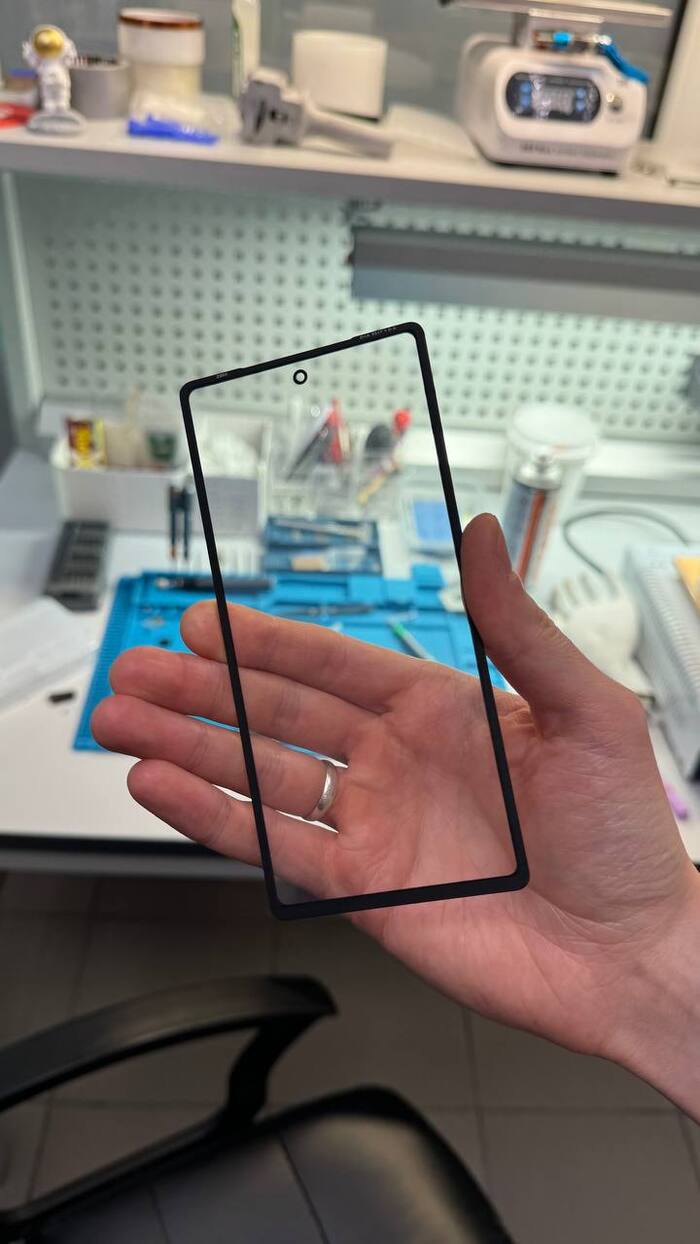

Стекло для переклейки идет вместе с OCA пленкой, но пленку я буду убирать. Зачем это нужно?

На новом стекле есть "нарисованная" рамка камеры, а на заводском стекле ее нет. Очень редко встречаются идеальные стекла под эти модели. Поэтому нужно их "подстраивать" под модель телефона.

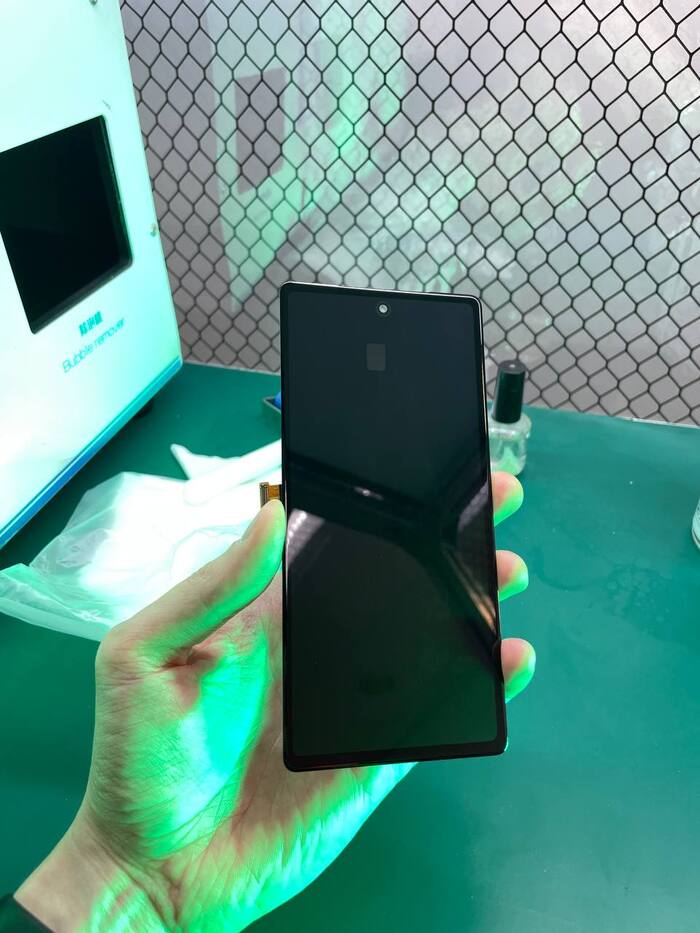

Стираем глазок камеры лезвием и капаем на него жидкий оптический гель, чтобы не было пустот. Накатываем универсальную OCA-пленку на дисплей в беспылевой камере. Далее скальпелем вырезаем под размер самого дисплея.

Сенсор проверку прошел, поэтому двигаемся дальше.

4 этап - зачищаем рамку от старого клея и устанавливаем дисплей на полиуретановый герметик. Клей при подогреве схватывается за час, а полное застывание происходит через 24 часа.

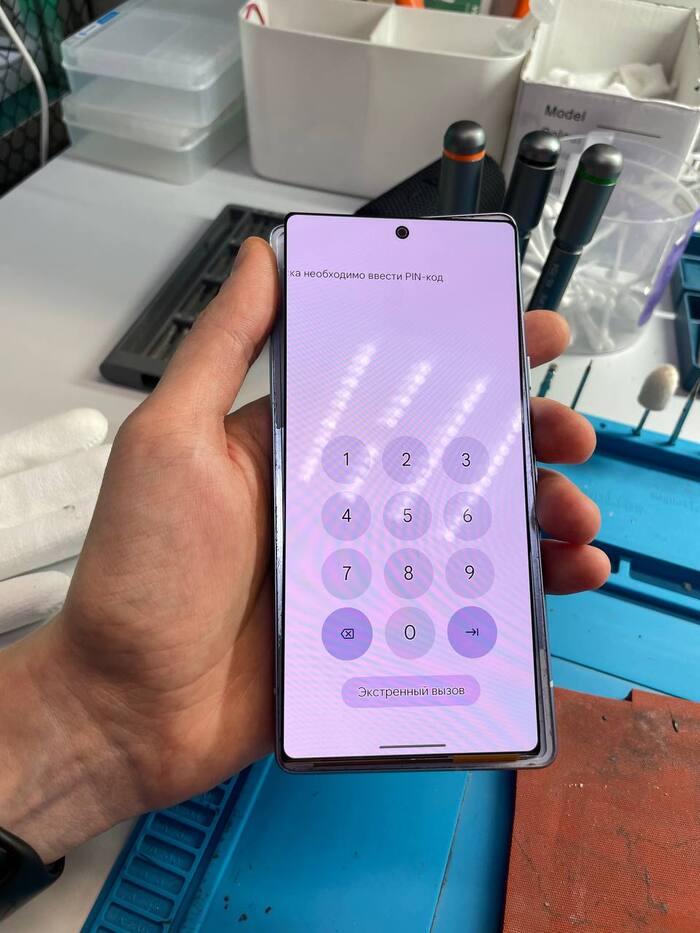

Итоговый результат

На данный момент стоимость оригинального дисплея на Pixel 7A - около 10000 руб (не включая работу). Замена стекла обойдется в 6500 руб.

Я нахожусь в Питере, сервис "My Display"

Принимаем устройства из других городов через СДЭК

Контакты:

Группа ВК

Telegram

Сайт

YouTube канал

отзывы на Яндекс картах

Привет, друзья!
Кстати
Меня легко найти на популярной площадке товаров по запросу "Ремонт шлейфа и чистка шарниров Galaxy Fold и Flip"
Там куча отзывов от довольных клиентов😉

Сегодня я покажу вам, как я делаю ремонт на Samsung Galaxy Z Fold. Изначально дисплей с нерабочей матрицей, и я решил разобрать его, чтобы продемонстрировать, как он выглядит внутри, а заодно, какие расходники я использую.

И помните - не пытайтесь это сделать самостоятельно, так как риск повреждения матрицы очень высокий.

Для начала мы снимаем пластиковые рамки. Я прогреваю их на печке, затем аккуратно подливаю спирт, чтобы легче было отклеить. Это позволит сохранить рамки в целостности, ведь потом их нужно будет установить обратно, и нам важно, чтобы они остались целые.

Давайте начнём!

После того как мы сняли рамки, мы приступим к удалению FLEX-дисплея.

Не пугайтесь, все снято для только для информации.

В первую очередь я начинаю с уголка, где нет шлейфа и дештфратора, чтобы избежать их повреждения. Подливаю спирт, чтобы облегчить процесс.

Хочу сразу отметить, что устройство является герметичным и было опресованно на заводе, поэтому есть риск повреждения матрицы. У меня уже набита рука, и как правило, я не допускаю брака. Если я всё же повредил дисплей, я, конечно же, возьму все расходы на себя. Хотя это принесет финансовые потери, я предпочитаю оставить о себе положительное впечатление.

После извлечения дисплея мы получаем доступ к винтам и шлейфам устройства.

Важно отметить, что в этой модели есть конструктивная особенность: щётки на корпусе могут отрываться и попадать в петли. Я всегда их удаляю, поскольку если установить их обратно, есть вероятность, что вы снова обратитесь ко мне за помощью.

После того как мы зачистили дисплей от старой проклейки, я наклеиваю новые. Я не использую жидкий клей, чтобы избежать грязи, времени на высыхание и просто потому, что он меня раздражает. 😄 Этот "колхоз" мне не по душе.

Я заморочился и заказываю оригинальные проклейки. Также я всегда использую новые шлейфа — найти их несложно, но ждать приходится долго. Наши китайские друзья обо всем позаботились!

Далее мы переходим к установке дисплея.

Необходимо отцентровать окошко для камеры относительно корпуса. Будьте осторожны, так как на корпусе установлены магниты – дисплей может выскользнуть из рук и примагнититься.

После того как мы аккуратно вклеим дисплей, следует тщательно прогладить его, чтобы скотч приклеился равномерно и надежно.

Матрица установлена! После завершения всех этапов нам осталось приклеить рамку. И затем дисплей будет готов для сборки, чтобы снова радовать своего владельца!

Друзья, надеюсь, вам понравилось! Да, это не получилось слишком подробно, но моя цель заключалась в том, чтобы продемонстрировать весь процесс.
Обращайтесь, а так же присылайте свои устройства на ремонт👍🤝

Контакты для связи:
Telegram:@Lifestylevisualizer

Замена часового стекла с втулкой

Заказ оригинального стекла с доставкой в кратчайшие сроки (3 дня).

При замене продул механизм от осколков (благо их было мало и чистка не потребовалась) и проверил на водонепроницаемость после установки стекла.

Более актуальные посты на странице ВК https://vk.com/remontuaro

Сегодня я расскажу, как заменить стекло на Samsung S24 Ultra и сэкономить нервы своей внутренней жабе)

Недавно я написал пост о таком же S24 Ultra, дисплей на котором от удара отлетел в вальгалу без вариантов на восстановление и его пришлось менять на новый.

Тогда же мы попробовали срезать стекло с мертвого дисплея, чтобы посмотреть реально ли это вообще. Как оказалось это вполне реально, хоть и поляризационный слой так же царапается от любого чиха как на S23 ultra.

И вот теперь нам принесли на ремонт телефон, которому повезло чуть больше: дисплей побит, но не сломлен.

Вот так выглядит Samsung S24 Ultra, на котором разбилось стекло.

Вот вам и новое стекло Corning Gorilla Glass Armour, а разбивается так же как старый добрый Victus)

Стекло повреждено прилично, часть пикселей в месте разбития расплылась в радугу, но даже такой дисплей можно попробовать переклеить.

Правда, такое разноцветное пятно от удара уже не убрать, потому что это уже повреждение матрицы, но владельца это сильно не беспокоит.

Для начала нужно снять заднюю крышку.

Крышка сидит на двухстороннем скотче и снимается только с помощью нагрева и изопропилового спирта и пары православных матерных слов)

Важно сохранить родную влагозащитную проклейку на крышке, так что снимаем ее максимально аккуратно)

Затем полностью разбираем телефон.

Заклеиваем объективы камер специальными стикерами, откручиваем все винты и вынимаем шлейфы, материнскую плату и аккумулятор.

Затем начинаем срезать стекло с матрицы.

Для этого кидаем дисплей в раме на 100 градусный сепаратор и продолжаем издеваться над самсунгом.

Отпиливаем угол стекла, заводим струну между стеклом и матрицей и срезаем разбитое стекло)

Чистим матрицу от клея и проверяем, что осколки не добили матрицу окончательно. Видим что радужное пятно на месте и новых дефектов не появилось, так что едем дальше)

Достаем новое стекло для замены.

Новое стекло с уже наклеенной оса пленкой. Выглядит 1в1 как оригинал. Возможно украдено с завода самсунга, но это не точно)

Теперь склеиваем матрицу с новым стеклом в антипылевой комнате.

Пресс форм на этого корейца нет, так что нужно отцентровать стекло относительно матрицы вручную силами узбекского Сталлоне и закинуть все склеиваться в вакуумный пресс)

Удаляем пузыри в барокамере, проверяем что под стеклом ни единой пылинки и сушим готовый дисплей в ультрафиолетовой камере.

Далее собираем телефон в обратном порядке.

Дисплей остался на родной влагозащитной проклейке. Осталось собрать все обратно используя праймер для усиления адгезии. На низ рамки наносим дорогущий термоклей)

После сборки полностью проверяем телефон, чтобы удостовериться, что всё отлично работает.

Телефон теперь как новый, не считая битых пикселей. Но этот дефект был до ремонта)

Проверяем олеофобное покрытие на новом стекле перед выдачей.

Капаем немного бензина, весело размазываем по стеклу получая ровные капли и эстетически кайфуем.

Выдаем готового радужного корейца обратно и обмениваем его на деньги.

Стоимость замены стекла составила 9900 рублей вместо 27900 за замену дисплея.

Всем удачных ремонтов!

г. Санкт-Петербург

У нас есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

И кстати мы допилили наш крутой сайт. Теперь смотреть цены стало ещё удобнее)

Самый крутой сайт с ценами

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Неграми)

Беречь и лелеять экран - вот, что я бы рекомендовал делать при покупке Samsung S23 Ultra. Впрочем это касается многих экранов с изогнутыми краями.

Хрупкий, ОЧЕНЬ дорогой, но с хорошей цветопередачей.

Этот счастливчик упал не очень удачно, разбилось стекло, но дисплей остался жив.

Сэкономим клиенту много долларов. Дисплей стоит около 25000 руб, замена стекла (вместе с работой) - 10500 руб.

Итак, поехали

1 этап

Для того, чтобы добраться до дисплея, нужно снять заднюю крышку и всю внутрянку: акб, материнскую плату и камеры. Кладем устройство на сепаратор (нагревательную платформу) и устанавливаем температуру 80 градусов.

2 этап

Оставляем только дисплей в рамке. Громко вздыхаем и приступаем к "прорезыванию углов" для захода струны. Главное - не перестараться, иначе дисплей подохнет. Тот самый нюанс гнутых дисплеев, по-другому добраться до стекла дисплея невозможно.

3 этап

Важно видеть процесс срезки дисплея. Поэтому укладываем его дисплеем вверх, а не вниз, как обычно. Осторожно срезаем стекло металлической струной. После срезки обязательно проверяем работу сенсора, счищаем остатки клея с поверхности и вытаскиваем с рамки. Далее кидаем устройство с новым стеклом в пресс.

4 этап.

Беспылевая комната делает свое дело, так что под стеклом нет ни единой пылинки. Собираем устройство, предварительно очистив поверхность от клея. Устанавливаем оригинальную проклейку и получаем идеальный результат.
