Без преувеличения - это самая правильная таблица выбора автоматов во всём интернете. Я её уже публиковал, но сейчас по просьбам читателей дополнил эту таблицу выбора пары "Кабель-Автомат" значениями 6 и 10 мм2.

Таблица продвинутая, поскольку в ней учитываются:

👉 длительно допустимый ток кабеля (ДДТ, ГОСТ 31996-2012, Табл 19), для наихудшего случая (прокладка многожильных кабелей на переменном токе);

👉 запас по току перегрузки кабеля (+16% к ДДТ, ГОСТ 31996-2012, п.10.9), такая перегрузка допускается в течение часа, при этом не происходит необратимая деградация изоляции кабеля;

👉 условный ток расцепления автомата (+45% к номиналу, ГОСТ 60898-1-2020, Табл.7). При этом токе автомат обязан сработать за время менее 60 минут.

Итак, обещанная

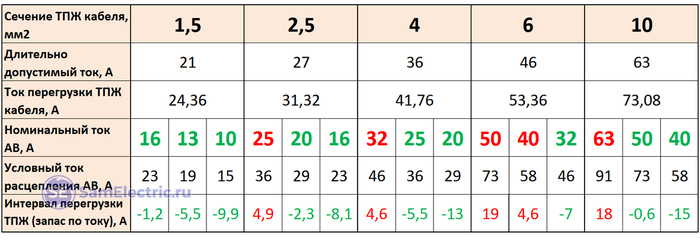

Подробная таблица выбора автомата защиты по сечению жилы кабеля

В результате, выбирая автомат для кабеля по этой таблице, вы можете быть совершенно точно уверены, что он никогда не перегреется, даже в самых тяжелых условиях - многожильных, при прокладке в воздухе, пучками, и т.д.

В некоторых пределах учитывается и "контрафактность" кабеля (недобросовестность производителя).

Пояснения по таблице выбора автоматических выключателей

Таблица допустимых токов ТПЖ кабеля, откуда я брал данные:

Таблица срабатывания АВ при токе расцепления:

Надеюсь, все понимают, почему в данной статье не упоминаются буквы В, С, D и электромагнитный расцепитель?

Теперь детально по сечениям. Если коротко, чтобы кабелю не было жарко ни при каких условиях, нужно выбирать для кабелей такие автоматы:

1,5 мм2

16А катит везде. Но я бы посоветовал тут прислушаться к ПУЭ 3.1.4.

ПУЭ 3.1.4 Номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей, служащих для защиты отдельных участков сети, во всех случаях следует выбирать по возможности наименьшими по расчетным токам этих участков или по номинальным токам электроприемников, но таким образом, чтобы аппараты защиты не отключали электроустановки при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т.п.).

Перед тем, как использовать сечение 1,5 мм2 в квартирной проводке, рекомендую посчитать мощность на групповой цепи. Как правило, такой кабель питает цепи освещения, которые сейчас весьма маломощные. Поэтому в бытовых условиях на 1,5 мм2 автомата 10А хватит с головой. А лучше - воспользоваться случаем и сделать запас 300% и использовать автоматы 6 и менее ампер.

2,5 мм2

Оптимальный вариант - 16 А, говорил об этом неоднократно (все ссылки будут в конце). Да, согласно моей таблице можно поставить 20 А, кабель будет защищён тоже. Но делайте это только в обоснованных случаях - например, когда вы хотите питать этим кабелем нагрузку 3,5-4 кВт.

Разумеется, нужно учитывать длину (если линия более 20 м, то потери могут быть критическими) и номинал розетки.

Жду комментариев в стиле "я ставлю на 2,5 мм2 25 А, и всё работает". Ответьте только на один вопрос: "Зачем?" Неужели у вас в квартире так много нагрузок более 3 кВт? Или вы уверены, что гирлянда розеток, висящая на этом автомате, всегда будет нагружена равномерно?

4 мм2

Оптимальный автомат - 25А. Хочется поставить 32, чтобы увеличить "пропускную способность" кабеля и сэкономить? Открывайте указанные таблицы и пункты, корректируйте условия и берите ответственность на себя.

Кабель может пропустить больше, если сможете обеспечить ему охлаждение, проложив его в земле или штукатурке.

Как вариант для экстремалов - проложив кабель 4 мм2 в неотапливаемой избушке за Полярным кругом, где температура всегда ниже нуля, вы обманете систему (но не физику). В таких условиях через 4 мм можно пропустить более 50А. Но с защитным автоматом тоже будут нюансы - при хорошем минусе номинал 25А сработает при токе под 50А.

6 мм2

Оптимум - 32А. Хочется больше - меняйте условия прокладки, чтобы гарантировать охлаждение, читайте выше про землю, штукатурку и избушку.

10 мм2

Тут автомата на 50А хватит, но впритык, на уровне погрешности.

-------

Какой автомат будет теоретически максимальным?

Ещё из области фантазий: чтобы выжать из кабеля максимум, но при этом не перегреть его, можно применить автоматы с регулируемой уставкой.

Согласно таблице, используя ток перегрузки ТПЖ и коэффициент расцепления АВ 1,45, получаем уставки фэнтезийных автоматических выключателей, которые защитят наши реальные кабели:

• 1,5 мм2 - 16,8 А,

• 2,5 мм2 - 21,6 А,

• 4 мм2 - 28,8 А,

• 6 мм2 - 36,8 А,

• 10 мм2 - 50,4 А.

Разумеется, таких автоматов нет (АЗД и АП не в счёт, поскольку там уставка не калибруется), а использовать в быту регулируемую уставку - так себе идея.

Ссылка на статью про защиту кабеля, там подробно рассказано, как появилась эта таблица:

Ссылки не будет, из-за правил Пикабу. Кому действительно интересно, скопируйте в поисковик запросы:

Как защитить кабель? Грамотный подход

Защищаем кабель грамотно. Изучаем ГОСТы

Как выбрать автомат, чтоб не переживать за кабель. Публикую таблицу

Буду рад, если поделитесь в комментариях своим мнением по теме правильного расчета и выбора автоматов!
