Ремонт хрущевки. Часть 3. Проводка⁠⁠

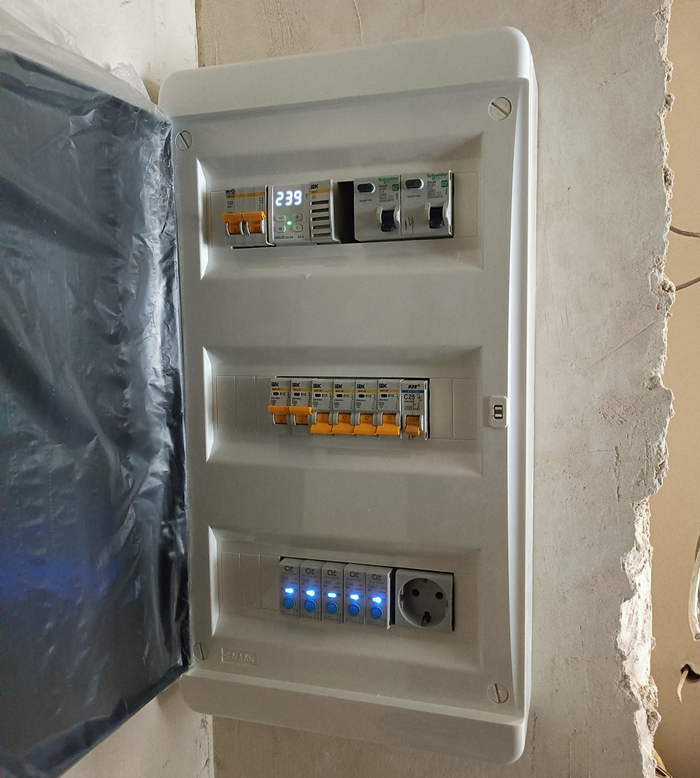

Щиток, почти финальная версия. Дифф. автоматы на "мокрые" группы. Снизу wi-fi реле для света.

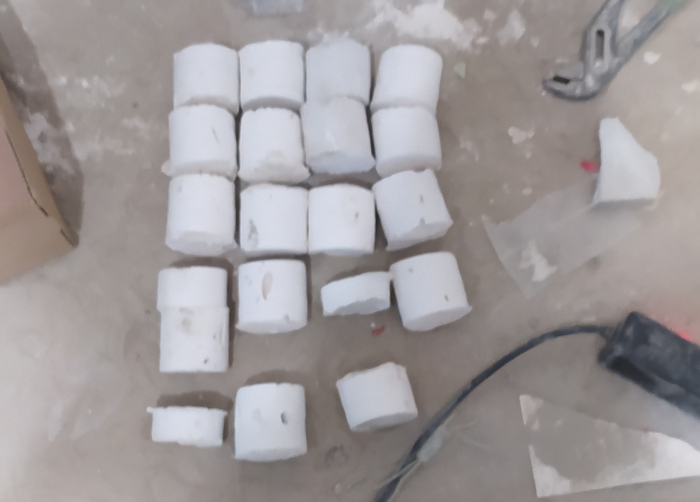

Гипсовые цилиндрики подрозетников. Красиво :)

Гостиная. Шаблон для сверловки слева-снизу. Советую подрозетники купить чуть дороже, т.к. там пластик будет потолще и они будут меньше изгибаться при "вмазывании". Можно и с этими если подобрать правильную вязкость раствора.

Гостиная. Сверху лунный пейзаж от газового пистолета тоя. Местами плита перекрытия рыхлая и гвозди из нее вываливаются.

Гостиная

Гостиная. Справа заштукатурены провода в панельном шве, удобно укладывать провода в швах.

Спальня. Выключатель тянем по старой схеме. Слева новые провода тянем в панельном шве. Справа провода под выключатель с старой трассе в бетонной плите. Тянуть провода по старой укладке тот еще квест, но это возможно.

Спальня. Стену не штробил для трассы кондиционера. Провода так же уложил в панельном шве.

Гостиная. Кстати. Турник все это время держался в гипсовой стене и не падал. А иногда я подтягивался на нем с отягощениями с общим весом в 110-120кг. Хороший гипс. :)

Коридор. Все жгуты сводим к щитку в коридоре

Провода опрессовываем в гильзы ГМЛ ручным прессом. Оставляем запас провода, что бы можно было исправить ошибки коммутации или некачественной опрессовки. И не зря, т.к. в одной коробке пережал гильзу на свет и обломил провод.

На этой фотографии видно кратер от попытки установить площадку.

Кухня. Прячем кабель в панельный шов.

На выключатели вешаем ваги, что бы проверить коммутацию и был свет в помещении.

Неинстраграмный щиток. Поставил реле защиты по напряжению, т.к. часто у кого-то отгорает нагрузка в подъездном щитке и там кто-то ковыряется. Иногда реле срабатывает по нижнему пределу на 90В.

Звонок-домофон. Вид на подъезд. Провода питания прячем в подрозетник за видеозвонком.

Слаботочный щит - неудачная китайская поделка из "пористого" пластика. Не советую, очень маркий и хрупкий. Щит вешаем аккуратно, что бы не повредить провода, смотрим фотографии :) На фотографии тестер ethernet-розеток.

Слаботочный щит с коммутационной розеткой. Тут будет расположен роутер + жесткий диск.

Накладные турецкие подрозетники. Просчитался с подрозетниками. Установились немного кривовато и с зазорами, т.к. взял из другой серии. У шнайдера есть спец. серия с такими подрозетниками, так что шнайдеровские розетки должны установиться аккуратно в такие.

Пленочный теплый пол под линолеум. Дополнительные 700Вт тепла в осенний период не помешают. :) Не советую его клеить к бетонному полу, т.к. у пленки адгезия никакая, клей наделал лишних бугров.

Провода под термостат советую укладывать заранее до штукатурки, т.к. протягивать их после очень неприятный квест.

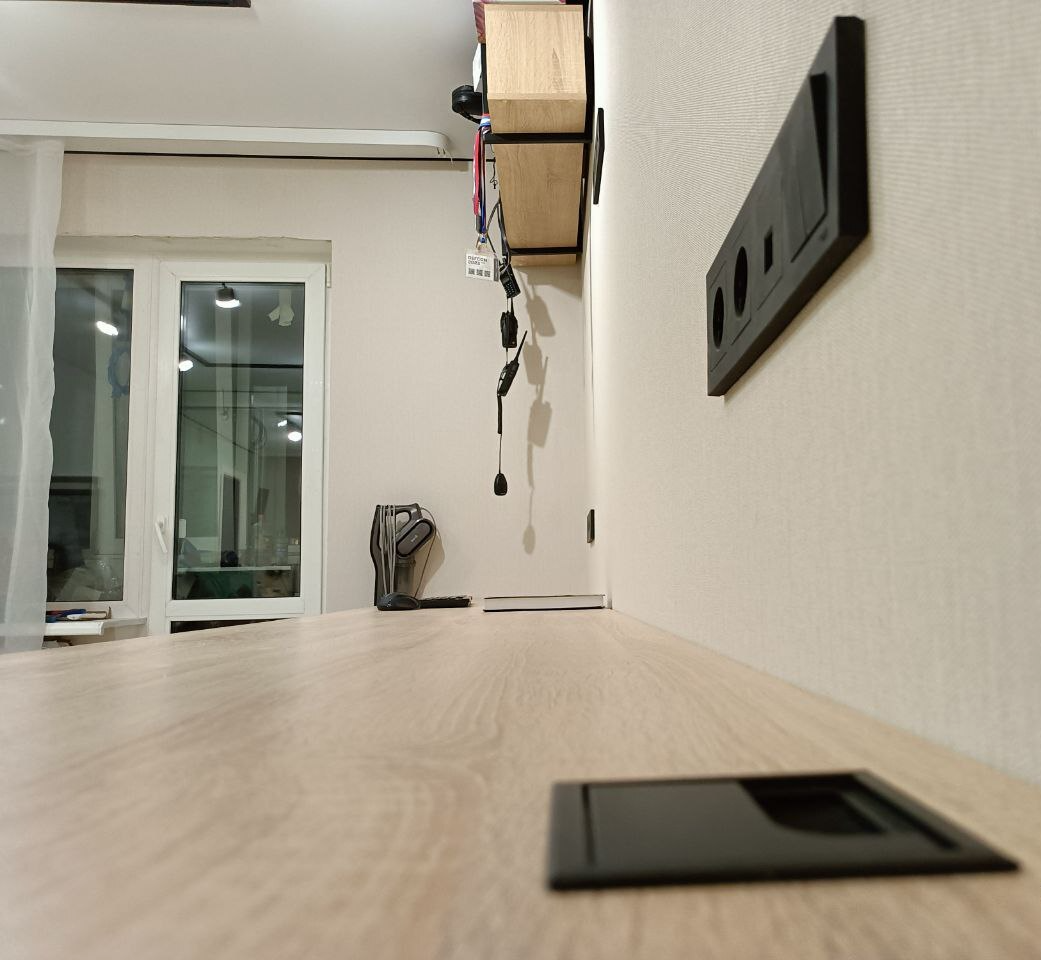

Вид на розетки.
