Приветствую. Помогите, пожалуйста, у сына FDM принтер глюканул. Z ось не понимает в какую сторону надо двигаться и ее кошмарит в припадке. Заменил Z мотор, но проблема осталась. Программный глюк или проводка? Или ещё какие варианты? Принтер Artillery Hornet.

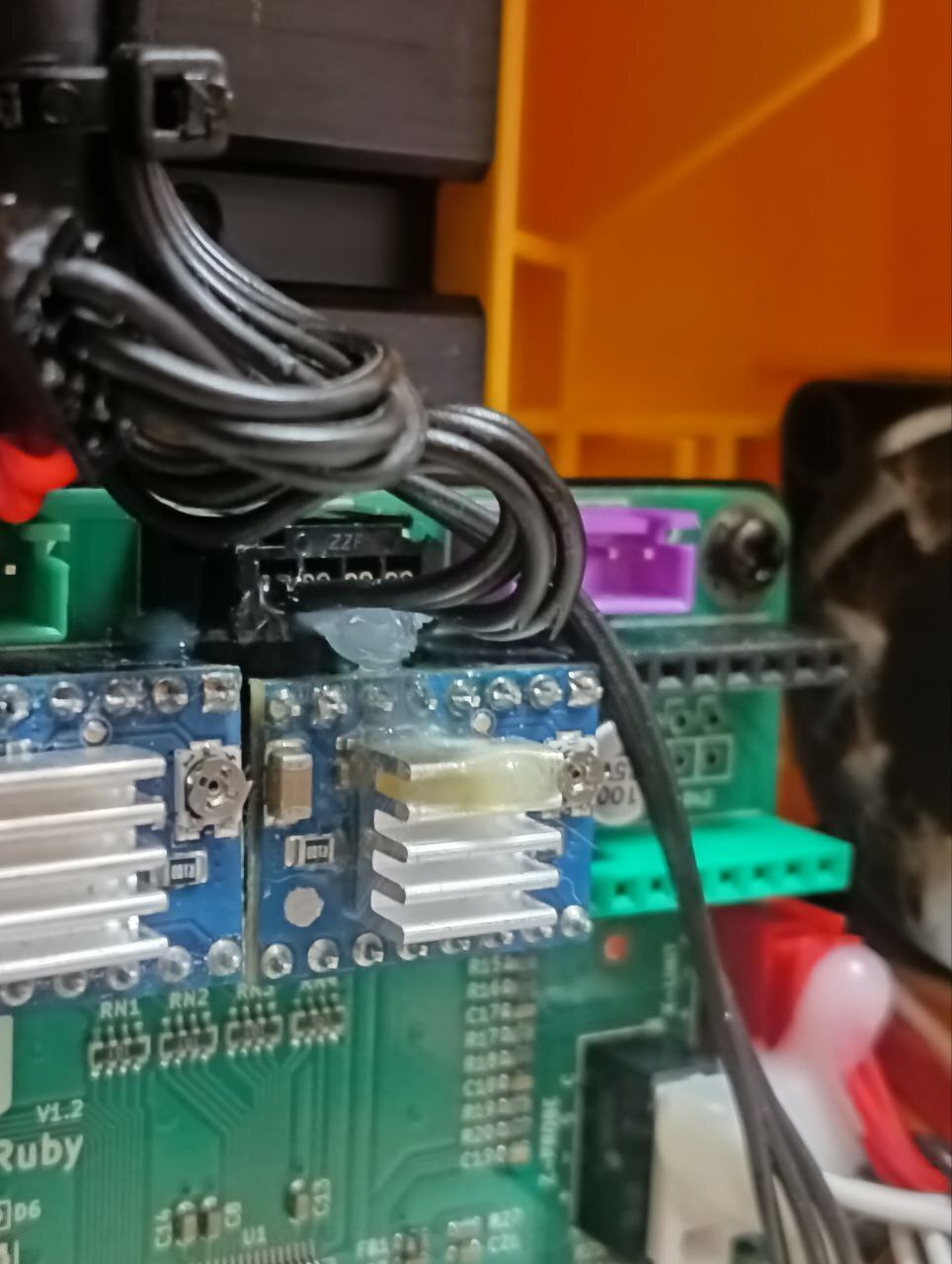

Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.
Можно поставить почти любой, но потребуются манипуляции (прошивка принтера, возможно пайка и установка перемычек)
Модель драйвера указана на плате или на чипе (под радиатором)
Тырнет подсказывает, что у вас:
FS31W01 (клон TMC2100)
Если установить его - потребуется минимум танцев с бубном
Такие в доступе нашел на алихе, но я особо не искал
Ещё, прошу заметить, что у вас скорее всего не программная регулировка вольтажа на драйверы. И перед запуском, потребуется ручная регулировка.
Потребуется мультиметр и маленькая крестовая отвёртка.
В интернете полно видео по настройке вольтажа драйвера, не стесняйтесь им пользоваться =)
Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.

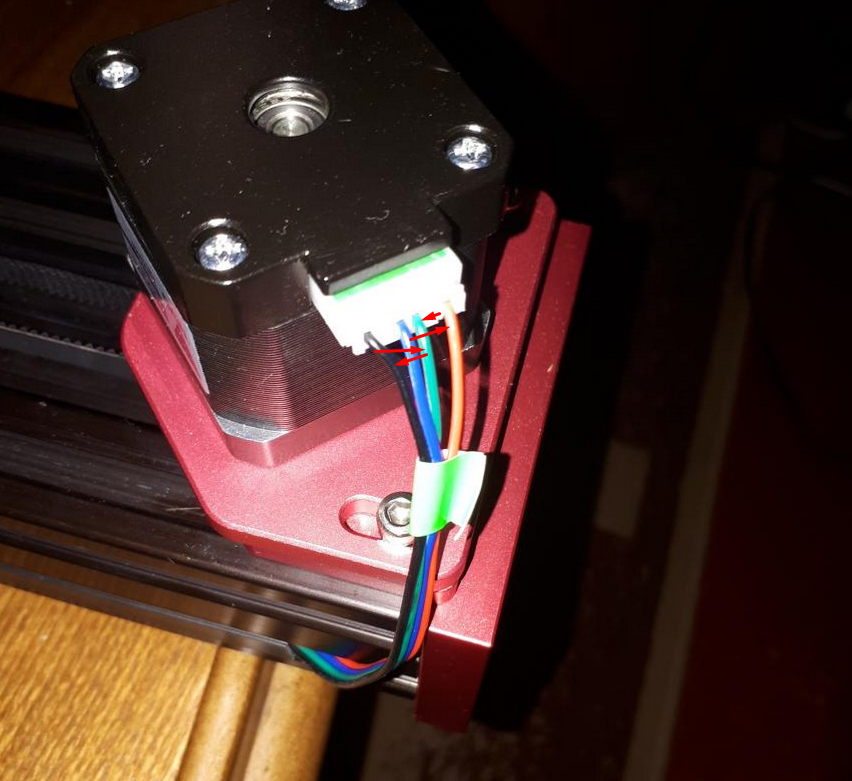

Проверьте распиновку мотора. Возможно надо перекинуть провода местами. У меня такое было, когда я менял мотор и драйвер экструдера.
Какое именно положение нужно - посмотрите в интрнете по модели мотора/драйвера/платы
Как бы сделал я, в таком порядке:
- взял мотор и подключил бы к другой оси. Крутит нормально - проблема в драйвере или шлейфе
- поменял шлефы моторов, на заедомо рабочий. Если не работает - проблем в драйвере
Ну и на последок
- поставил бы рабочий драйвер на ось Z, если они съёмные. Если всё ещё не работает - проблема мат платы.
Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.
Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.
Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.
Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.
Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.

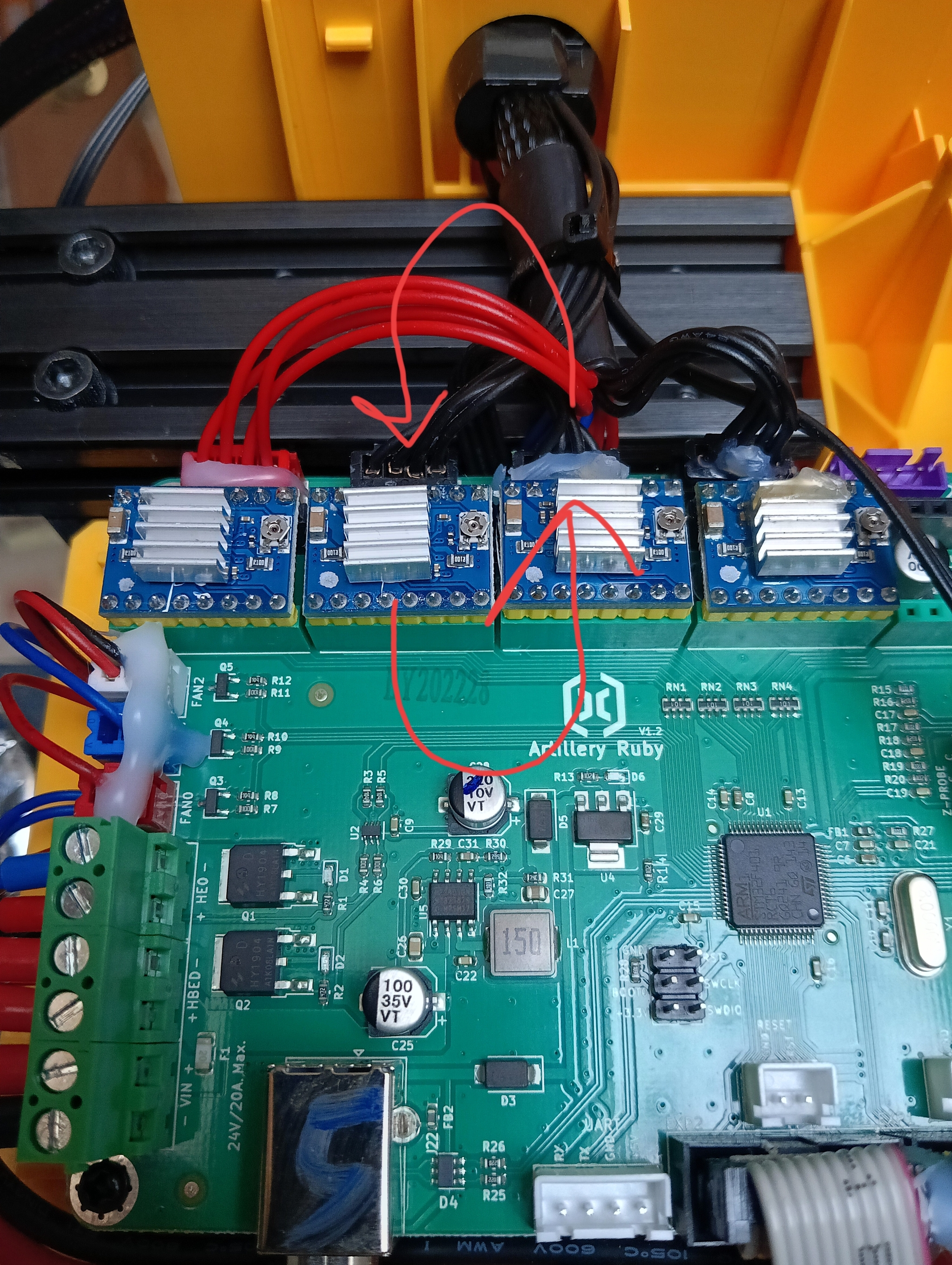

Они на штекерах просто в кроватку вставляются. Взять двумя пальцами и потянуть вверх. Можно драйвер с z оси с другой осью местами поменять, чтобы убедиться, что это не провода и не проблемы с платой
Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.
Проверьте распиновку мотора. Возможно надо перекинуть провода местами. У меня такое было, когда я менял мотор и драйвер экструдера.
Какое именно положение нужно - посмотрите в интрнете по модели мотора/драйвера/платы
Как бы сделал я, в таком порядке:
- взял мотор и подключил бы к другой оси. Крутит нормально - проблема в драйвере или шлейфе
- поменял шлефы моторов, на заедомо рабочий. Если не работает - проблем в драйвере
Ну и на последок
- поставил бы рабочий драйвер на ось Z, если они съёмные. Если всё ещё не работает - проблема мат платы.
Спасибо, если проблема в драйвере, то его просто заменить? Подскажите, плиз, порядок его поиска...

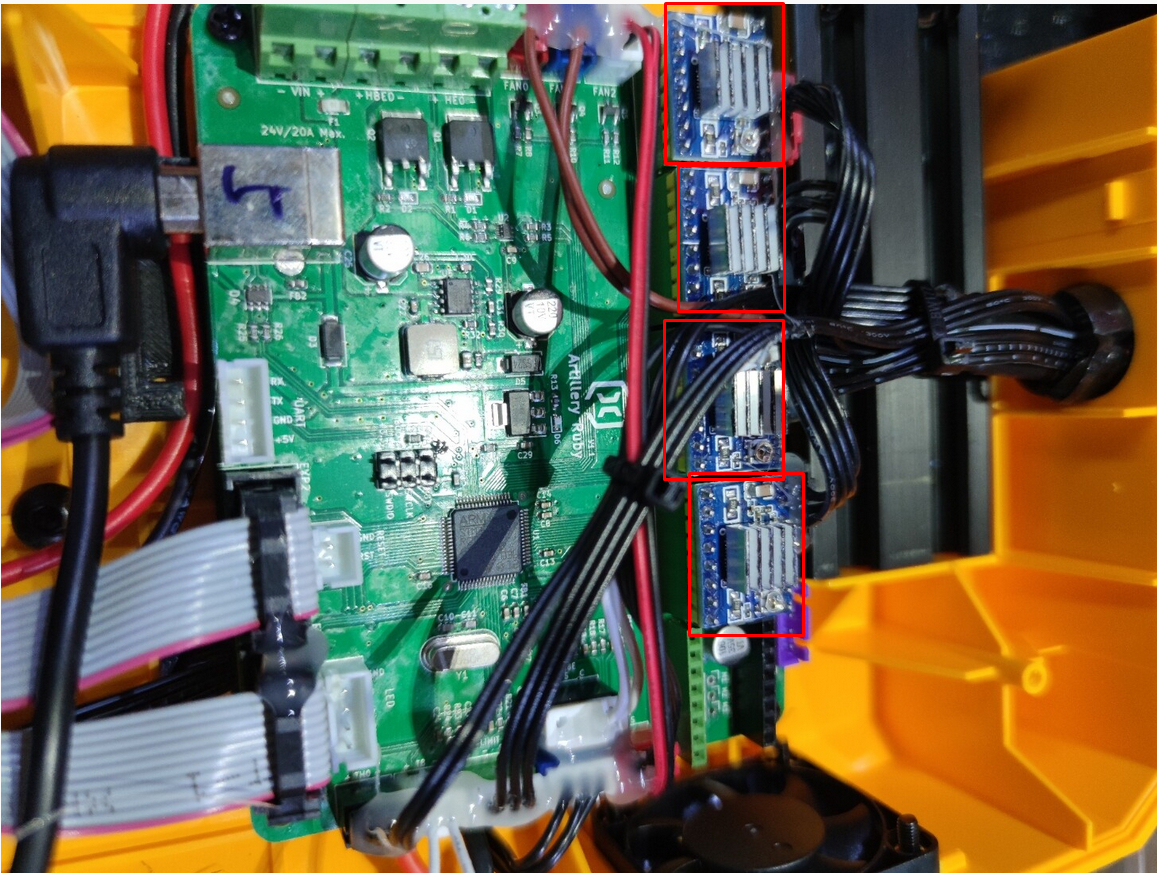

фото из тырнета (к том, что это не 100% информация, может отличаться)
Вот, плата вашего принтера
Выделены драйверы шаговых двигателей
На материнской плате должны быть подписаны разъемы двигателей
X - ось икс
Y - ось игрек
E - шаговый двигатель экструдера
Z - ось зет
Не нравится мне такое отношение топик стартера.
Ай спасите помогите
Накидали рекомендаций
Проходит 2 дня
И тишина
Ничего не помогло?
Выкинули принтер и купили новый?
Автор поста внезапно умерла?
Чем закончилось-то?
А если вдруг помогло можно же людям спасибо сказать, а @JBDesign?
Проводка и драйвер. можно мотор подключить к друному драйверу и проверить командами через терминал.
Обратите внимание, что на драйверах есть подстроечный резистор, который определяет ток через двигатель.
Запомните какой драйвер откуда снимали.
Если ток слишком большой, двигатель будет нагреваться сильно, если ток недостаточный, могут быть пропуски шагов
фото из тырнета (к том, что это не 100% информация, может отличаться)
Вот, плата вашего принтера
Выделены драйверы шаговых двигателей
На материнской плате должны быть подписаны разъемы двигателей
X - ось икс
Y - ось игрек
E - шаговый двигатель экструдера
Z - ось зет
Они на штекерах просто в кроватку вставляются. Взять двумя пальцами и потянуть вверх. Можно драйвер с z оси с другой осью местами поменять, чтобы убедиться, что это не провода и не проблемы с платой
Проводка и драйвер. можно мотор подключить к друному драйверу и проверить командами через терминал.
Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.
Всем еще раз спасибо, дело оказалось в термоклее, который от температуры растекся по контактам драйвера. После чистки всё заработало.
