1. Телефон

   У меня в руках оказался один из телефонов, с которого нужно достать информацию. Для начала проверим, какой процессор и операционная система в нём установлены. Просто вбиваем в поисковике модель телефона и смотрим характеристики

Система старая - Android 4.4.2, что нам подходит. Процессор — Mediatek MT-6582. Зачем же нам знать процессор? В мобильных устройствах используются несколько видов процессоров: Qualcomm, MediaTek, Unisoc и др. Для каждого из них существует своя программа для прошивки и восстановления файлов.

2. Файл из прошивки.

Из прошивки нам необходим файл с названием "scatter" — в нём указаны адреса, куда процессор записывает файлы. Чаще всего можно скачать этот файл отдельно, просто написав в поисковике, для какого процессора он необходим. Если этот файл не удалось скачать отдельно, то нужно скачать прошивку для телефона целиком (для программы SP Flash Tool), которую потом необходимо разархивировать и извлечь этот файл. Если не удалось найти прошивку для конкретного телефона, можно скачать прошивку для любого другого телефона с тем же процессором и извлечь нужный файл.

3. Питание телефона.

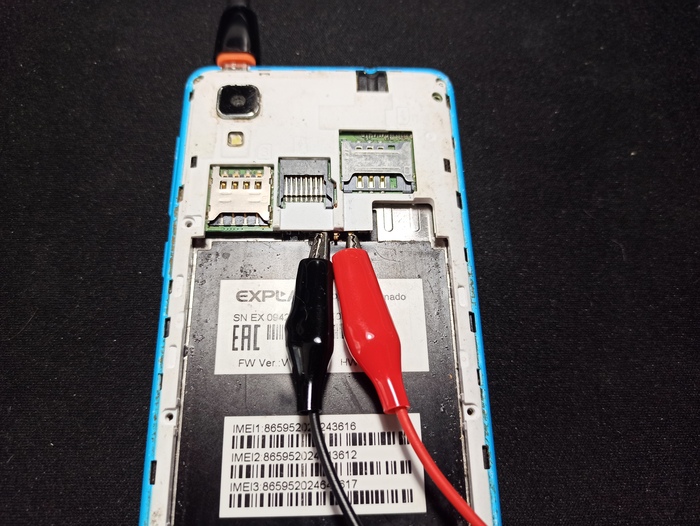

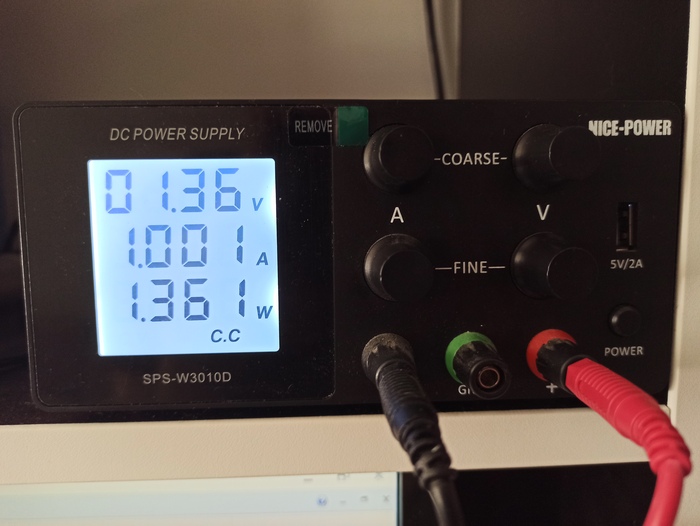

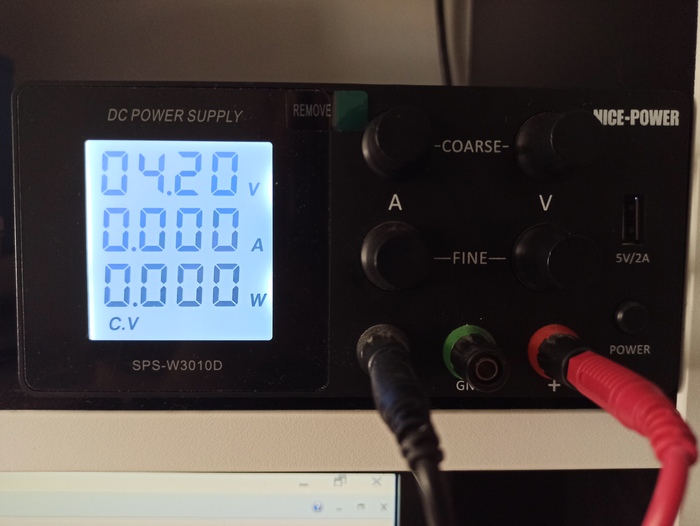

Если у нас есть аккумулятор, то мы заряжаем его либо с помощью самого телефона, если он ещё функционирует, либо с помощью зарядки "лягушка". Если же у вас есть блок питания, то можно воспользоваться им, предварительно выставив 4,2В и ограничение тока в 1А.

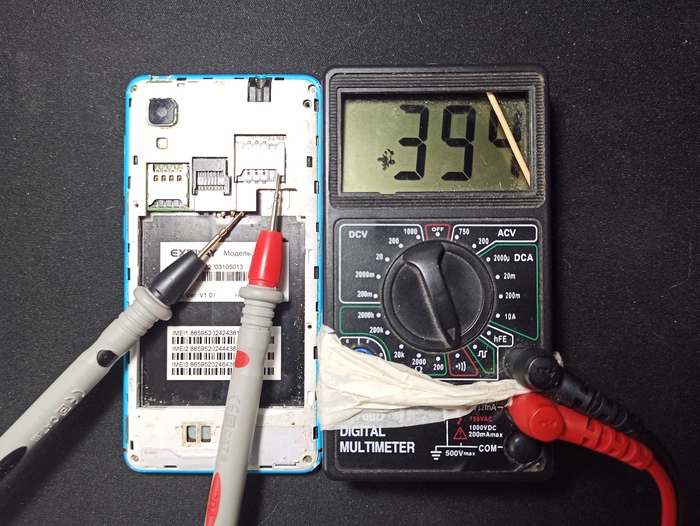

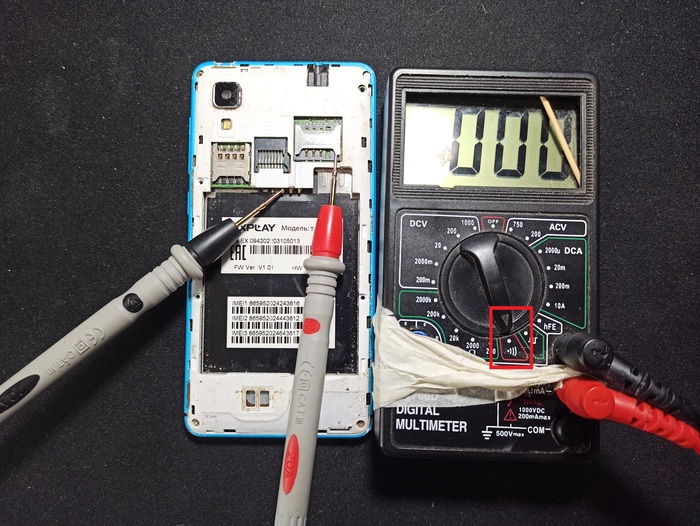

Далее необходимо определить, где + и - у телефона. Можно найти фотографию аккумулятора и посмотреть на нём, где какие контакты, или использовать тестер. Переведите тестер в режим прозвонки. Дотроньтесь одним щупом до металлической части, которая прикрывает SIM-карту (она почти всегда соединена с минусом телефона) и поочерёдно дотрагивайтесь к контактам разъёма аккумулятора. Где тестер показывает 0 или пищит, там минус. Где появляется значение от 250 до 500, там плюс (чаще всего около 400).

4. Установка драйверов и программ для извлечения данных.

Компьютер не сможет видеть наш телефон без специальных драйверов. Для нашего процессора это "MTK_USB_All_v1.0.8". Скачиваем и устанавливаем их. Далее понадобится программа, с помощью которой мы будем извлекать данные. В нашем случае это SP Flash Tool v.5.1924. Для себя я использую несколько версий и подверсий этой программы, так как нет универсальной версии, надо пробовать разные варианты. Скачиваем, устанавливаем и открываем её.

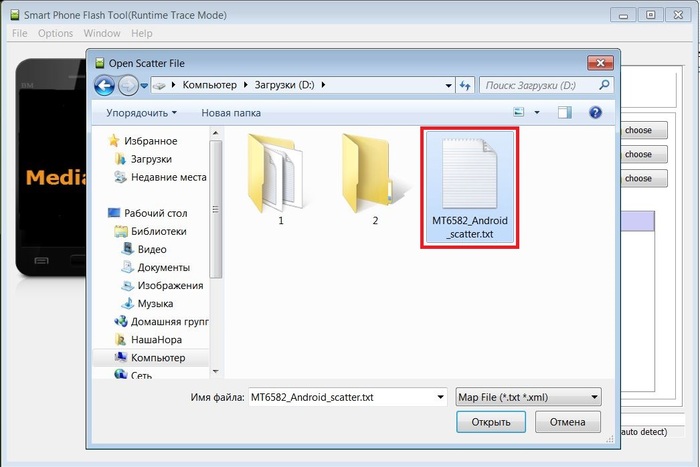

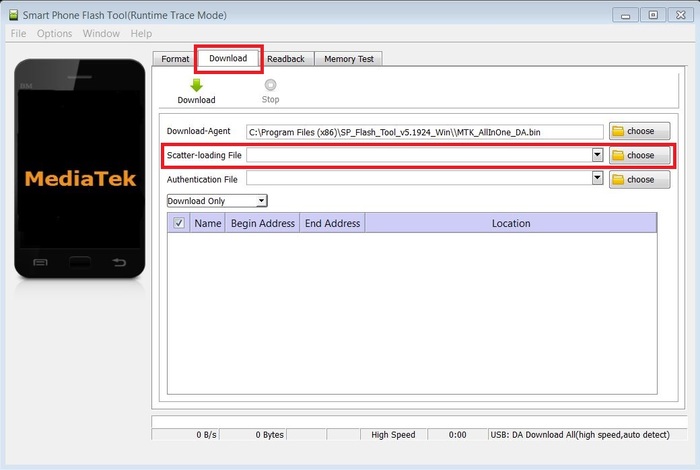

В программе переходим во вкладку "Download" и выбираем в строке "Scatter-loading File" наш скачанный файл "scatter".

Мы видим, что файл прочитался, ничего здесь не трогаем и переходим на вкладку "Memory Test".

Убираем все галочки, кроме "RAM Test" и "Data Bus Test", и нажимаем кнопку "Start".

Теперь вынимаем и заново вставляем аккумулятор в телефон (либо подключаем телефон к блоку питания) и подключаем телефон по USB-кабелю к компьютеру. Ничего на телефоне нажимать не нужно, просто подключите его. Процесс должен начаться автоматически. После завершения закрываем окно с галочкой.

Отсоединяем телефон от компьютера и пролистываем отчёт наверх. Копируем выделенное значение рядом с "EMMC_PART_USER".

Переходим на вкладку "Readback", нажимаем "Add" и дважды нажимаем на появившуюся строку. Выбираем, куда будет сохранён считанный файл.

Вставляем в "Length" скопированное значение и нажимаем "Ok".

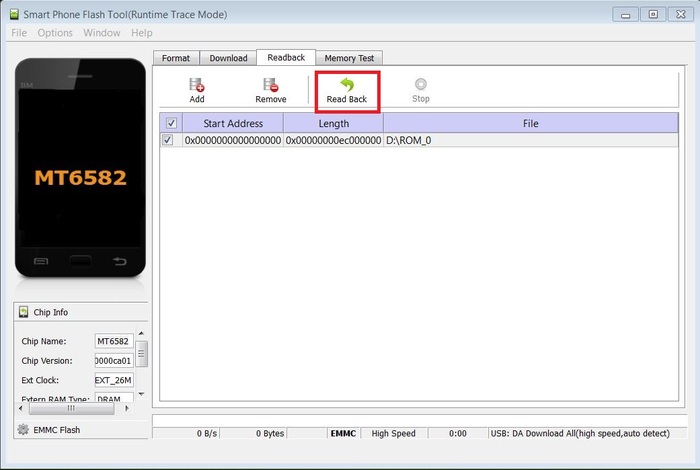

Нажимаем "Read Back". Опять вынимаем аккумулятор из телефона (или отключаем от блока питания), вставляем его обратно и подключаем телефон USB-кабелем к компьютеру. Процесс считывания должен начаться автоматически. Процесс будет идти медленно, это нормально. Главное, не трогайте телефон и провод, иначе придется начинать заново!

По завершении закрываем окно с галочкой, затем закрываем программу и отключаем телефон — он нам больше не понадобится.

Вот наш файл (у вас он будет расположен в выбранном вами месте), но просто так его не открыть. Необходимо скачать и установить программу.

5. Установка и использование R-Studio.

Скачиваем и устанавливаем R-Studio; у меня установлена версия 9.4. Запускаем программу. Нажимаем "Диск" и находим там "Открыть образ".

Меняем расширение на "Все файлы" и выбираем наш скачанный файл.

Выделяем файл ROM_0 и нажимаем "Поиск разделов".

Ждём, пока появятся распознанные разделы.

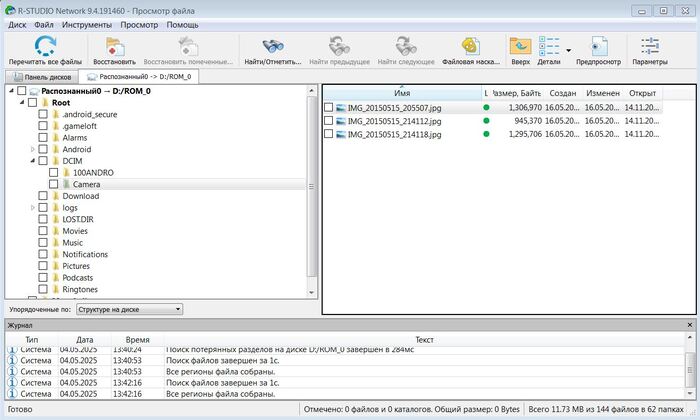

Теперь можно дважды нажать на раздел, и отобразятся файлы, которые там содержатся. Далее выделяем файлы и нажимаем правой кнопкой, затем выбираем "Восстановить помеченные", или выбираем весь раздел и нажимаем "Восстановить все файлы". Чаще всего данные пользователя хранятся в самом большом разделе и имеют файловую систему FAT32, а сама система, данные приложений и контакты хранятся на следующем большом разделе, но не всегда. Я предпочитаю восстановить все разделы и уже тогда смотреть что в них. Так же можно найти папки различных приложений (VK, WhatsApp и др.) и извлечь фотографии сохраненные в их кэше, надо лишь исправить их расширение на .jpg.

6. Извлечение контактов.

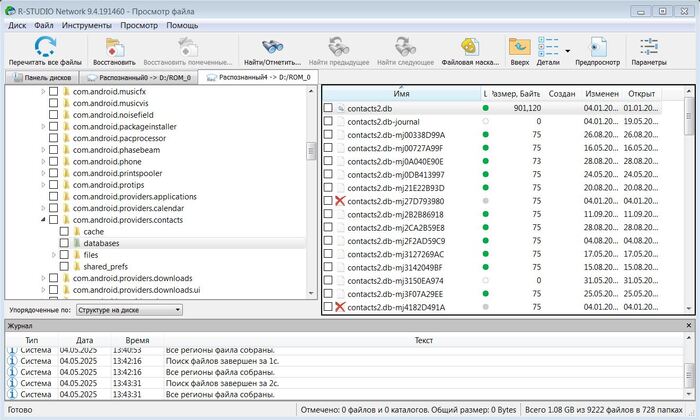

Файл с контактами называется "contacts2.db" и находится по адресу Root\data\com.android.providers.contacts\databases. Чтобы открыть этот файл, необходима ещё одна программа — DB Browser for SQLite. Скачиваем и устанавливаем её, запускаем и открываем файл "contacts2.db". Переходим во вкладку Execute SQL, вставляем в окно текст:

SELECT display_name,normalized_number FROM raw_contacts INNER JOIN phone_lookup ON phone_lookup.raw_contact_id = raw_contacts.contact_id;

И нажимаем кнопку воспроизведения.

После этого в программе должны открыться записанные контакты в удобном виде.

7. Заключение.

На этом всё. Хотелось бы отметить, что это не универсальный способ восстановления информации с нерабочего смартфона. Может не подойти версия программы, может быть указан один процессор, а на деле установлен другой, может быть повреждён USB-разъём, может быть отвал чипа или других необходимых элементов, может быть кривой файл scatter и т.д. В дальнейшем я попытаюсь рассказать о других способах восстановления данных для различных процессоров.
