Вопрос банных печей довольно не однозначный. В данном посте я покажу какие виды и типы банных печей бывают.

1. Традиционные банные печи периодического действия.

Проще говоря, камни располагаются над топливником, следствие чего получают много тепла. Камни становятся алым цветом, что говорит об их сильном нагреве.

Данная печь может быть не просто прямотоком, но и подключаемым щитком. Пример на фото.

Еще и водяной бак можно приделать, но не желательно, получается сложная конструкция.

Какой плюс данного вида печи:

+ очень сильный нагрев камней

Какие минусы:

-после протопки нужно дать постоять, нельзя топить в процессе парения

- регулярно перебирать камни

-большая вероятность распора камеры с камнями, вследствии чего появляются трещины, через которые проходит дым в парилку

Традиционную банную печь периодического действия в данное время делят еще на 2 типа:

А. Русская банная печь в каркасе

По сути это печь в печи. Сначала выполняют кладка шамотного ядра (преимущественно на ребро), рядом пристраивают отопительный щиток из того же шамота (также на ребро).

Далее выполняют так называемый бандаж уголками и шпильками только для шамотного ядра

Делают воздушный зазор 30мм для снятия тепла с ядра. Снаружи кладут обычный полнотелый кирпич плашмя.

Из характерной особенности – подача вторичного воздуха в зону факела.

В данной конструкции камни кладут на «чугунные кирпичи-болванки»

Плюсы данного типа:

+ длительный срок службы печи

+ более пожаробезопаснее

Минусы печи:

- больший расход дров (почти в два раза от традиционной печи)

- требуется печник с высоким уровнем кладки

- количество материалов больше чем в обычной печи

Б. Русская банная печь обращенного пламени в каркасе

Все почти тоже самое что у типа А. За исключением движения газа. Если в типе А, камни греются снизу вверх. То в типе Б, сверху вниз. Отсюда и краткое название ОБРАЩЕНКА.

Точно такой же отопительный щиток как в типе А, только чуть побольше.

Подача вторичного воздуха делается на самый край факела и в зону активного горения

Плюсы данного типа, такие же как у типа А, из минусов можно добавить «сырость» конструкции, ее нужно обкатывать и делать выводы

2. Печи постоянного действия.

Данный тип является самым распространенным, около 90% обьектов. Довольно неприхотливая печь, с длительным сроком службы и ремонтопригодностью. В данном типе печи, камни не имеют прямой нагрев от огня, а греются через металл. Это позволяет камням расширяться, трескаться как они хотят, без влияния на саму кирпичную печь.

Вот так выглядит разрез топки с баком для камней

А вот так разрез щитка

Щиток двухколпаковый, нижний колпак футерован шамотом, из-за высокой температуры выходящих газов

Плюсы данного типа:

+ Можно топить печь и одновременно париться

+ В сравнении с другими типами и видами довольно экономичная с высоким КПД

+ Не сложное выполнение

+ Ремонтопригодная конструкция

Минусы:

- Не подойдет любителям «настоящего пара» (под настоящим паром принято понимать нагрев камней непосредственно огнем, прохождения огня через камни с выжиганием сажи на камнях)

Резюме: типов и видов много. Каждый человек сам принимает решение о конструкции какая ему подойдет, печник должен рассказать про каждый вид, указать на минусы и плюсы. В любом случае не забывайте про то, что банные печи это самые опасные печи из всех. Межэтажные проходки нужно делать с хорошей изоляцией и регулярно следить.

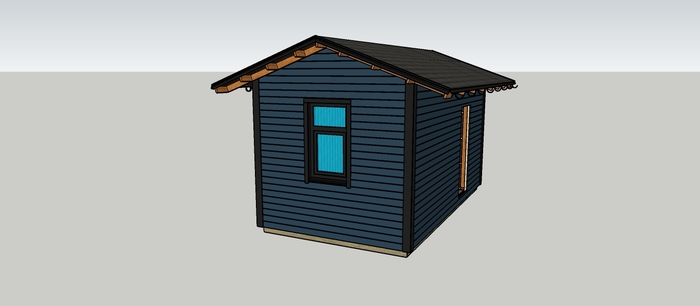

Начали проектировать с двухэтажного дома на УШП, 6х6х6 метров.
Закончили (надеюсь, что закончили) одноэтажным на сваях.
Всю эпопею см. в аккаунте.
Теперь вроде все размеры соблюдены.
Естественно найдутся те, кому что-то (или всё) не понравится. На всех не угодишь, особенно, когда мнения об одном и том же разнятся, и каждый мнит себя профи.
Я посмотрел уже около 500 проектов от 50 до 70 метров. Встречались и довольно необычные, не вписывающиеся в рамки общепринятого, в том числе в плане открытости/закрытости, логики и эстетики. И их делали известные архитекторы. А почему? Просто они слушали клиентов. И реализовывали чужие хотелки.

Прекращаю слушать советы :)

Спальня слева - по японскому типу, матрасы на полу. Весь пол мягкий.

Скачать (версия 100, скетчап)

UPDATE 1
Сантехника совмещена.
Детская расширена, добавлено рабочее место.
Холодный воздух в детской теперь дует не рядом с кроватью.
Обеденный стол - по центру.

Скачать (версия 101, скетчап)

Приветствую. Поступил как то мне на досуге заказ на русскую печь. Вроде бы должна подойти типовая, которая есть на сайте. Заказчик посмотрел ее характеристики и сказал, мол надо лежанку побольше и в угол хочу ее сделать, поэтому Pechnikovyarik "допили" ее пожалуйста под меня... Ну тут ничего сложного нет.

Берем готовый исходник. Размер у него 2160мм*2040мм.

Растягиваем заднюю часть, убираем справой стороны весь декор. Заказчик сказал, что примыкание к стене, поэтому проектируем так, чтобы внутрянка была более толстой, чтоб стены дома грелись по минимуму.

Конечно как профессионал, не согласен на угловое размещение печей, много противопожарных мер необходимо, и теряется  КПД печи.

Все ок, понравилось. Пока собрана модель ей можно придавать разную цветовую гамму. Поэтому подбираем несколько вариантов. Это слоновая кость + шоколад. Исходник в программе скетчап, рендер тем же скетчапом через v-ray

И второй вариант флеш.
