Доброго здравия тебе, друже!
В первой статье "Первый кош для себя, второй - для половинки" ,которую в сообщество "Кожевенное ремесло" накатал, публика восприняла положительно и проявила интерес к лазерному граверу, собранному практически из мусора. Я пообещал описать процесс рождения этого парня. Обещания нужно сдерживать. Присаживайся поудобнее, друже, явно получится длиннопост.

Предыстория создания гравера проста. Есть у нас на работе "Клуб Прокрастинаторов" со своим председателем, уставом и т.д. Заседает клуб дважды в день по пол часа - время кофе-брейков. Каждый прокрастинирует, как хочет. Мы отвлекается от основной работы тем, что рукодельничаем (делаем изделия из кожи например) либо собираем разные штуки-девайсы в основном из подручных ресурсов. Так было и в тот раз:  "Клуб Прокрастинаторов" одобрил проект "Лазерный гравер из говна из палок".

Подумали, написали список того, что есть:
- Желание что-то сделать.
- два "нерабочих" (по официальной версии) DVD+RW.

- лазер мы выдрали из DVD+RW. Вот прям родной без доработок.

- Кусок советского карниза. Ценник 3р 50к. В последствии взял на себя роль оси Y и место крепления электроники.
- Блок питания со свича Intel, который выдал нам +5В для питания лазера и +12В для питания платы Arduino CNC Shield (красная) и Arduino Uno (установлена под красной платой).
- Винтики-гаечки-болтики, коих у любого админа в избытке и они обязательно должны быть все разные.
- "уши" от свича, которые прикрутили к карнизу.
- Заглушка слота расширения корпуса PCI.
- магнитики с жестких дисков.

- кусок двп, который стал столиком для оси X.
- металлическая пластина, на которую позже мы кулер из ноута прикошачили.

- палочки для суши.

Чего мы в мусоре не нашли и что пришлось купить:
- Arduino Uno
- Arduino CNC Shield
- Драйвера шагового двигателя A4988 с радиаторами 2 шт
- Mini360 DC-DC понижающий преобразователь 4,75В-23В. Купили случайно. Выручил. Полезная хреновина. Кулер на обдув через него подключили.
- Корпус лазера с драйвером. Психанули и купили. Хоть можно было и без корпуса.
- Защитные очки, чтоб минимизировать эффект Суворова Михал Кутузыча.. Самая дорогая деталь получилась.

Суммарные затраты получились до 20$, уже точно и не вспомню.

Пока заказанные деталюги ехали из Поднебесной, начали сборку основания, корпуса и т.д.

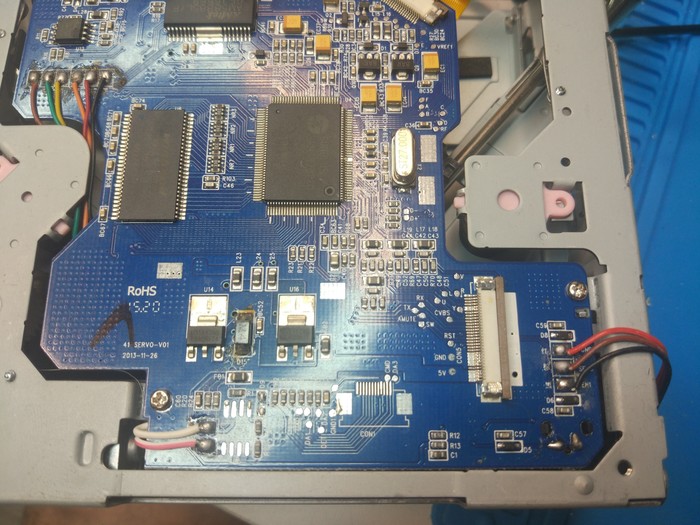

Выпотрошили DVD+RW приводы. Достали лазеры. К шаговым двигателям припаяли провода (взяли по четыре проводника со шлейфа дисковода).
Основанием для гравера выступил корпус привода. Одну рамку dvd-привода прикрутили к крышке корпуса (ось Х), вторую - к куску карниза (ось Y) через "уши" свича. Собрали всё в кучу, просверлили отверстий под провода.

Блока питания под рукой не оказалось, но на глаза попался старенький дедушка-свич Intel. Он любезно согласился поделиться потрохами. Решили запихать БП из него тоже в корпус привода.

Вот сейчас, друже, самое время тебе воскликнуть: "Колхооз!". И ты, конечно, будешь прав, но вспомни, что концепт проекта - "из говна и палок". Ну палки на фото ты точно найдешь. Собираем дальше...

Затолкали мы всё это хозяйство в корпус от привода. Приклеили из дсп столик на ось Х. Из Китая доехал нам корпус для лазера с драйвером. Запаяли лазер (тут главное его статикой не загубить. Мы ноги лазеру медной проволокой скрутили, чтоб не убежал, а после пайки раскрутили).
Способ крепление лазера к оси Y выдал нам коллективный инженерный мозг! Мы приклеили корпус лазера к заглушке слота расширения корпуса PCI (серенькая с отверстиями), к подвижной части оси Y приклеили неодимовый магнит из жесткого диска. Такая конструкция позволила нам без проблем перемещать лазер вверх-вниз, тем самым обеспечив безпроблемную простейшую перефокусировку лазера. Гравируем на тонком изделии - опустили ниже, толстое - подняли выше.
Может, друже, ты бы и предложил способ лучше, но согласись, получилось шикарно!

А тут и ардуинки из Поднебесной доползли. Начали собирать электронику, прошивать ардуину (прошивка grbl), припаивать шаговики к  драйверам... Зелёный провод - управляющий лазером, красно-белая пара - кулер с ноута для обдува, а так плата популярная, схему подключения найти не проблема. Если нужна будет - в комментах поделюсь, хотя на фото и так всё видно.

Собрали весь организм воедино.

Установили на ноут софтину laserGRBL и погнали тестировать наше детище! Не всё было гладко, не все настройки дефолтные нас устроили, методом проб, ошибок и гугления подобрали оптимальные.

А вот теперь, друже, смотри что этот малыш умеет.

Кожа crasy horse. Настройка: сглаживание 1бит.

Дсп. Настройка: диагональная штриховка с контуром.

Еще кожа. Шил для ребёнка кошель. Сглаживание 1бит для кожи самый оптимальный режим у нас получился.

На закуску видео работы парня.
Как раз гравирую свой кошелек.

И кошелёк половинки.

В следующем посте покажу фотки кошельков и прочих изделий, которые шил на подарки, а украшать их узорами помогал как раз этот парень.

На этом всё, благодарим за внимание! Спасибо всем, кто осилил сей рассказ.

p.s.
Ну а у "Клуба прокрастинаторов" назревают новые проекты: лазерный гравер формата a3 и 3d принтер. Поживём-увидим...
