В прошлую пятницу многие жилые дома подмосковного города Дубны остались без электричества, воды и отопления. Закрылись некоторые магазины, перестал работать сайт местного Объединенного института ядерных исследований. Дубненский «конец света» не стал сюрпризом для тех, кто обратил внимание на листовки, которые появились в городе накануне. Те предупреждали, что с 10 до 12 часов «будет осуществляться перемещение магнита MPD для проекта NICA от причала на реке Дубна до площадки Лаборатории физики высоких энергий ОИЯИ».

Магнит для детектора MPD в путешествии по Дубне.

Дубненский коллайдер

Коллайдер — это один из типов ускорителей, в котором разогнанные заряженные частицы — электроны, протоны, ионы и так далее — сталкиваются с другими такими же частицами. Коллайдеров в мире много: прямо сейчас работает семь, а самый известный из них — Большой адронный коллайдер — использует в качестве снарядов протоны (на нем проводятся и эксперименты с ионами свинца, но это не основная часть его рабочего времени), и предназначен для поиска новых частиц и «новой физики».

Коллайдер NICA, который уже давно строится в Дубне, будет сталкивать тяжелые ионы и изучать экстремальное состояние вещества — кварк-глюонную плазму. Ее температура и плотность настолько высока, что осколки элементарных частиц, кварки, не «склеиваются» в адроны, частицы привычной для нас материи (глюоны, соответственно, это тот самый «клей», калибровочный бозон, который отвечает за сильное взаимодействие кварков друг с другом).

У кварк-глюонной плазмы, как у любого другого вещества, есть фазовая диаграмма. В случае воды эта диаграмма показывает, как на координатной плоскости «температура — давление» проходят границы между тремя агрегатными состояниями — жидкостью, газом (паром) и твердым состоянием (льдом). На этой плоскости есть критические точки, например, тройная точка воды, где все три ее состояния могут существовать одновременно. Ученые рассчитывают с помощью «Ники» выяснить, как выглядит фазовая диаграмма кварк-глюнной плазмы, и где на ней находятся критические точки.

Фазовая диаграмма адронного вещества. По оси x отложена плотность вещества, по оси y — температура. Источник: nica.jinr.ru

Для того, чтобы получить кварк-глюонную плазму и разобраться в том, что в ней происходит, недостаточно просто столкнуть ионы в коллайдере. Нужно еще собрать данные о результатах этого столкновения. Для этого, помимо ускорителя и источника частиц нужны детекторы в точках столкновения пучков ионов.

Зачем нужен магнит?

В сентябре 120-тонный саркофаг ярко желтого цвета погрузили в порту Генуи на корабль, который отправился в Петербург. 28-го октября его пересадили уже на речной транспорт, и неделю спустя баржа встала на рейд строго на границе между Тверской и Московской областью — на реке Дубна. На следующий день к ней подогнали плавучий кран, тот перегрузил итальянскую посылку с баржи на автомобильный тягач, и тот отправился с берега Дубны в Лабораторию физики высоких энергий. Под эту трехкилометровую поездку пришлось обесточить несколько районов города: саркофагу высотой семь метров надо было проехать под линиями электропередач, которые висели слишком низко — поэтому линию отключили а провода приподняли краном, чтобы пропустить под ними грузовик. Поскольку водоснабжение и вышки сотовой связи тоже нуждаются в электричестве, часть жителей города осталась без воды и связи.

Внутри «коробки», проделавшей этот путь — главный элемент детектора MPD (Multi-Purpose Detector). В центре этого детектора, похожего по форме на гигантскую металлическую бочку, и будут сталкиваться пучки тяжелых ионов. Детектор будет определять массу и скорость всех получившихся при столкновении осколков и новых частиц. А физики, анализируя эти данные, будут реконструировать физические процессы, возникающие при столкновениях. Точно так же данные о столкновениях собирают детекторы Большого адронного коллайдера CMS и ATLAS, которые почти десять лет назад засекли следы рождения бозона Хиггса, существование которого было предсказано за полвека до того.

«Если речь идет о столкновениях ядер [атомов] золота с прицельным параметром (максимальным отклонением от центра), скажем, пять фемтометров, то при каждом столкновении будет рождаться около двух тысяч заряженных частиц. Частота таких столкновений при проектной светимости коллайдера будет около 7 тысяч в секунду, то есть 7 килогерц. Детектор должен каждую из таких частиц зафиксировать, то есть определить, что это за частица, измерить ее траекторию», — объясняет Кекелидзе.

Сборка детектора MPD

Роль главного «чувствительного элемента» в MPD играет камера TPC (Time Projection Chamber — «времяпроекционная камера»). Это тоже бочка — диаметром 2,6 метра и длиной 3,4 метра, которую посередине пересекает «перепонка»-катод, подключенная к источнику высокого напряжения. «Дно» и «крышка» бочки — это аноды. Пространство в бочке заполнено инертным газом (90 процентов аргона и 10 процентов метана). Когда заряженная частица пролетает сквозь него, она ионизирует его и получившиеся электроны начинают дрейфовать к анодам, где их встречают позиционные детекторы, которые определяют не только точку прихода этих электронов, но и время их прихода.

Схема TPC-камеры

«Точка определяет позицию X-Y, а время — если знать скорость дрейфа электронов с учетом напряжения — определяется расстоянием вдоль оси этого цилиндра», — говорит Кекелидзе.

Помимо TPC в детекторе есть еще несколько чувствительных элементов: времяпролетная камера (TOF), которая восстанавливает траекторию полета, калориметры, осевые детекторы — все они призваны собрать достаточно данных, чтобы восстановить трехмерную картину разлета «осколков» с помощью дубненского суперкомпьютера «Говорун».

Однако вся эта машинерия будет бесполезной, если не будет выполнено главное условие: в камере детектора должно было постоянное магнитное поле определенной конфигурации. Магнитное поле играет роль той «руководящей и направляющей силы», благодаря которой заряженные частицы летят не в случайных направлениях, а по траекториям, которые определяются их скоростью и массой.

TPC-камера в процессе сборки

В однородном магнитном поле заряженные частицы летят по криволинейной траектории, поворачивая поперек силовых линий. На этом эффекте построен принцип действия масс-спектрометров: чем круче поворачивает частица в магнитном поле, тем меньше ее масса.

«По радиусу траектории и величине магнитного поля можно однозначно определить импульс частицы. Если вы знаете импульс, вы можете измерить ее массу. Если у вас будет время пролета, оно даст вам скорость. Зная скорость и импульс, вы можете посчитать массу и восстановить всю кинематику миллионов рожденных при столкновении частиц», — говорит Кекелидзе.

Чтобы эта восстановленная картина была достаточно точной, нужно, чтобы магнитное поле было очень, очень однородным. «Перед разработчиками магнита была поставлена задача, чтобы во всем объеме TPC-камеры — 2,6 метра на 3,4 метра — поле было идеально, чтобы силовые линии были точно параллельны оси. Мы потребовали такой однородности, которой еще ни в одном эксперименте я не помню», — говорит ученый. Магнитное поле MPD не слишком велико — 0,5 теслы, максимум — 0,65 теслы. Похожий соленоид детектора CMS рассчитан на поле 4 теслы. Однако здесь самое важное не «сила» магнита, а его «точность».

Конфигурация магнитного поля в детекторе MPD

Отношение поперечной составляющей поля к осевой должно быть не более, чем 3*10⁻⁴ Любое отклонение будет означать, что вся установка будет бесполезна для ученых. Если поле будет неоднородным, у вас будет ошибка измерений параметров, а значит научный результат вы получить не сможете.

Как строили магнит

Итальянская компания ASG Superconductors специализируется на производстве мощных сверхпроводящих магнитов, именно здесь делали значительную часть магнитов как для Большого адронного коллайдера и его детекторов CMS и ATLAS, так и для его предшественника — электрон-позитронного коллайдера LEP.

Магнит для детектора MPD устроен примерно так же, как магнит детектора CMS. Это два вложенных друг в друга цилиндра из нержавеющей стали диаметром 5,4 метра и 4,6 метра. Торцы закрыты фланцами. В пространстве между ними — катушка с намотанным на нее сверхпроводящим кабелем общей длиной 27 километров и массой 6,4 тонны, и трубки системы охлаждения. В пространстве между цилиндрами должен поддерживаться вакуум (10−5 торр — примерно одна десятитысячная доля миллиметра ртутного столба).

Несмотря на сходство с магнитами для Большого адронного коллайдера, магнит для MPD — штучное изделие. По словам Кекелидзе, только для того, чтобы создать инструменты и оснастку для постройки, понадобилось два года. Пришлось повозиться и со сверхпроводящим кабелем. Первоначально планировалось заказать его компании из Бразилии, но кабель был забракован, потом из Америки — тоже не пошел. В конце концов японский вариант подошел. Только работа с кабелем заняла полтора года.

Сверхпроводящий кабель сделан из собственно сверхпроводящего провода (сплав ниобия и титана), и матрицы из сверхчистого алюминия, в которую он внедрен. Для того, чтобы намотать получившийся кабель на катушку, потребовалась построить намоточную машину высотой с трехэтажный дом, — сложное инженерное сооружение, с электромоторами, точной подачей, с контролем намотки. После намотки катушку залили густой жидкостью на базе эпоксидной смолы и запекли в специально построенной печи. Нельзя было допустить, чтобы даже один пузырек воздуха остался в этой смоле. Пришлось бы все делать заново.

Соленоид с системой труб системы охлаждения поместили в вакуумный криостат и примерно год испытывали и проверяли. Затем магнит уложили в специально построенный семиметровый саркофаг, оснащенный датчиками ускорений, и 18 сентября отправили морем из Генуи в Петербург. Всего постройка магнита заняла почти пять лет — переговоры российских физиков с подрядчиками начались еще в 2014 году, а формальный контракт подписан в 2016 году.

Что дальше?

Пока саркофаг будет стоять на специальных опорах в экспериментальном зале детектора MPD. Вскроют его только после того, как в Дубну приедут итальянские специалисты. Те должны будут, в частности, проверить датчики ускорений: нужно убедиться, что в процессе перевозки магнит нигде не «приложили». «Надеюсь, что пандемия не задержит их приезд», — говорит Кекелидзе.

После того, как саркофаг будет вскрыт, криостат установят в железное «ярмо» детектора. Оно собрано пока что лишь наполовину и стоит в экспериментальном зале на рельсах, в стороне от линии, по которой в будущем будет лететь поток тяжелых ионов. Когда коллайдер начнет работать, детектор нужно будет просто подкатить к этой линии.

Сборка ярма детектора MPD

Сложность заключается в том, что точность размещения криостата, точность самого ярма должна быть очень высокой. Несмотря на большие размеры и вес, речь идет о «сотках», то есть точность позиционирования составляет 300-400 микрон. От этого зависит качество магнитного поля.

Потом начнется процедура подключения. «Туда надо вести криогенные линии с гелием, с азотом, коммуникации, и все это надо подключить к большой криогенно-компрессорной станции, которая сейчас еще строится. Это крупнейшая в России криогенно-компрессорная станция по сжижению жидкого гелия наработке жидкого азота. Туда подключаются все силовые линии, источники питания, коммуникации. Мы надеемся, что все это будет закончено где-то к весне», — говорит ученый.

Криостат с магнитом после установки в ярмо детектора MPD

Когда все линии будут подключены, специалисты начнут тестировать магнит, чтобы убедиться в устойчивости магнитного поля, что все сооружение в целом выдерживает нагрузки. Начнутся измерения магнитного поля. Для этого в ЦЕРНе специально по заказу ОИЯИ изготовили измеритель магнитного поля. Похожий измеритель на базе датчиков Холла использовался для измерения поля на детекторах Большого адронного коллайдера.

По словам Кекелидзе, специально для измерений в Дубну приедут специалисты ЦЕРНа. «Часть из этих ребят из ЦЕРНа уже вышла на пенсию в этом году, мы должны будем извлечь их из пенсионного отдыха во Франции и Швейцарии. Но они сами переживают за нас и готовы помочь, приехать. Месяц-два будем измерять магнитное поле. Когда магнитное поле будет измерено, только тогда закончится наш контракт с итальянцами, потому что они отвечают за параметры магнитного поля, которые там должны быть достигнуты».

Углепластиковая ферма для детектора MPD, желтым показаны гнезда для калориметров

Только после этого сборка детектора продолжится: внутрь криостата будет установлена углепластиковая ферма, которую создают в подмосковном ЦНИИ специального машиностроения. В эту раму будут помещены электронные калориметры, TPC-камера и другие «чувствительные элементы» детектора.

«Мы надеемся, что сборка закончится в середине 2022 года, — говорит Кекелидзе. — Тогда начнется калибровка и тесты, подключится весь компьютинг и онлайн-системы, все кабели, коммуникации. Начнем испытывать это все на космиках (частицах космических лучей) и проводить калибровки с тем, чтобы к концу 2022 года, когда появятся первые пучки, закатить на место и начать набор данных. Такой план».

Источник: https://nplus1.ru/material/2020/11/09/coldmass

Пришел ко мне недавно с али маленький 12 Вольтовый электромагнит (соленоидный актуатор) Стоит какие-то копейки там. А поскольку недавно я починил трансформатор 12 Вольт, то я решил их скрестить :) Вот ссылка на пост про починку трансформатора - MAXIM ещё поработает, или как я за 5 мин трансформаторный БП починил. Инструкция для гуманитариев

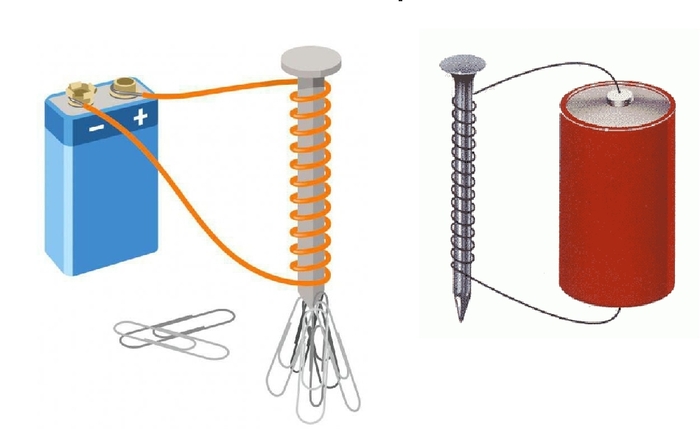

Кстати, намотать катушку и сделать сердечник можно и самому, но пост не предполагает таких навыков у читателей.

Кроме электромагнита и транса также понадобятся: швейная иголка потолще (или вольфрамовый электрод), провода, зажим "крокодил".

У электромагнита есть 2 провода. Один из них мы гаечкой крепим прямо к штоку. Второй провод соединяем с одним из выводом с трансформатора. Проводок с зажимом "крокодил" цепляем ко второму выводу трансформатора. И вставляем (я просто запрессовал пассатижами) иглу в шток.

Берем металлический предмет, который собираемся гравировать, и цепляем к нему "крокодил". Включаем трансформатор в сеть. И гравируем.

Вот видео с процессом сборки и гравировкой.
