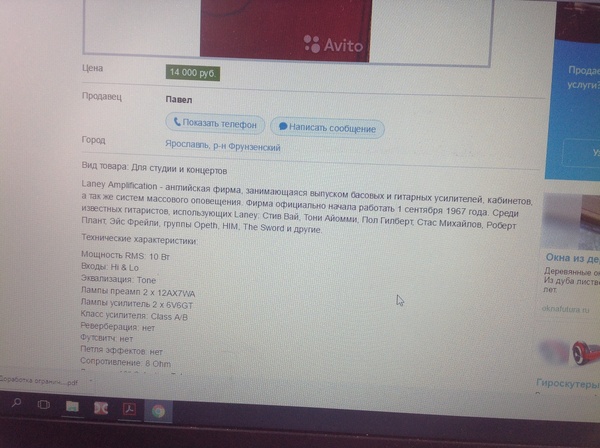

Лучшие гитаристы мира
знакомимся с лучшими пользователями усилков Laney
Изготовление домашней аудиосистемы - часть 2
Первая часть для ЛЛ - http://pikabu.ru/story/izgotovlenie_domashney_audiosistemyi_...
После небольшого перерыва я снова тут)) Сегодня давайте поговорим более подробно о самой важной вещи в любом усилителе, о том, с чего начинается звук. Блок питания. От качества этого узла зависит очень многое, и по этому тут не стоит брать что попало.
Есть два варианта блоков питания для усилителей - импульсный и трансформаторный БП. Оба варианта имеют свои плюсы и минусы. Но обо все по порядку.
В ходе проектирования усилителя я закладывал питание от импульсного блока питания, ибо он имеет малый вес, компактен и при всех этих бонусах обладает большой мощностью. Самое главное отличие импульсного блока питания от обычного сетевого - это частота) Сетевой блок питания работает на частоте 50 Гц, по этому что бы передать нужную мощность в единицу времени нужна большой габарит железа этого самого трансформатора, что бы так сказать насытится энергией (это если очень упрощенно), а у импульсного блока питания все гораздо интереснее, он преобразовывает сетевую частоту 50 Гц в в частоту выше в 1000 раз! Что позволяет уменьшить габариты трансформатора (да, внезапно в ИБП тоже есть трансформатор, не во всех конечно) в десятки раз, при той же мощности) Вот такая замечательная штука этот ИБП. Типов ИБП бывает большое количество, я для своего усилителя взял зарядку от ноутбука, и она неплохо подошла для этих целей) Если усилитель, который вы захотите собрать будет питаться от однополярного напряжения, то зарядка вам тоже подойдет.
Если у вас нет никаких требований к габаритам и весу усилителя то есть дешевый, даже почти бесплатный вариант для питания усилителя. Причем он валяется под ногами, вернее стоит.
Вот такое замечательное устройство, которое имеет внутри не менее замечательный и при этом мощный трансформатор, который просто отлично подходит под наши цели.
Если раздраконить коробку, внутри найдете вот такой вот агрегат
Этого трансформатора хватит, что бы запитать усилитель мощностью в 100 ватт, что очень даже неплохо!)
Провода, которые с клеммами - это те, которые идут в розетку. Нам надо черный и желтый провод, их через предохранитель в 1 Ампер мы подключим к розетке. А напряжение для питания будет снимать с другой стороны трансформатора, с синего и коричневого провода. Дальше все просто) Совершенно обычная схема выпрямления переменного напряжения. В качестве конденсаторов фильтра берем электролитические конденсаторы на 63в и 10000мкФ их нам хватит за глаза. Диодный мост надо брать на 20А, больше не меньше))
Внимание, действуйте очень аккуратно, сетевое напряжение крайне опасно! Если шандарахнет, я предупреждал!
Схема очень простая и при этом достаточно эффективная.
Таким образом у меня все запихалось в корпус блока питания. Обязательно нужно в первичной цепи и вторичной ставить предохранители, мощность то не самая маленькая, если что-то пойдет не так, они вас хорошо выручат)
Так же не могу сказать про один момент, иногда бывают странные трансформаторы, которые достаточно греются, я собирал уже три усилителя на этих блоках, и только один такой мне попался. Так что я скорее всего это приведу к особенностям, чем к закономерности. Небольшой вентилятор в корпусе был бы очень хорошим дополнением к вашему блоку)
А вот еще как можно использовать целиком старый ИБП. Собрать в нем четырехканальный усилитель)
Данный блок питания в целом простой и надежный, а что самое главное дешевый и буквально под ногами валяется) Данный пост конечно весьма поверхностный, но большую часть основной информации я изложил.
Если будут вопросы, с радостью отвечу в своей группе ВК - http://vk.com/lumenus.indi
Показать полностью
9
Описание товара
В поисках усилителя для авто, я решил загуглить информацию об одном из предложенных мне усилителей. Перешел на сайт из первых позиций гугла, вот такое описание я увидел.
Изготовление домашней аудиосистемы - часть 1
Привет всем! Я наконец получил фотографии усилителя) Но фоток блока и его внутренностей пока нет, но оно и к лучшему, сделаю отдельно пост по блокам питания, будет больше полезной информации, чем в рамках одного поста о аудио системе =)
Вернемся к нашим системам. Изначально была задумка сделать что-то компактное и крайне функциональное на замену старому усилителю "Амфитон", который не выдержал профилактики потенциометра и безвозвратно почил. Ну оно и к лучшему.
Сейчас, в эпоху общедоступности разных наборов и китов в разных интернет магазинах, вопросов на тему, что взять за основу фактически и не было) Чуток пошарив по общеизвестному ресурсу подобрал подходящие элементы.
Основой много функциональности послужила автомобильная магнитола. Из бонусов поддержка блютуза (так же есть модели без оного, дешевле), радио, флешки и карты памяти. Ну и естественно линейный вход.
Магнитолка вполне неплохая, но ее обязательно нужно довести до ума, потому что в исходном виде она плохо работает.
Я остановился на таком варианте. Так же есть другие, но с тем же функционалом.
В качестве усилителя мощности я использовал готовый на микросхеме TDA7492 с выходной мощностью 2х50 ватт. Этого для дома за глаза достаточно, но если у вас есть желание получить больше мощности, то можно взять усилитель 2х100 ватт, который совсем чуток дороже. При выборе усилителя следует обратить на то, какое питание он требует, для простоты изготовления блока питания, лучше всего брать усилители с однополярным питанием, как я собственно и сделал.
Корпус прибора можно сделать из любого материал, что найдете под рукой, главное что бы была достаточная прочность. Я выбрал фанеру, из нее с помощью лазерной резки были изготовлены детали и нанесены гравировки. Если хотите тоже повторить из фанеры, ищите рекламщиков в своем городе, у них часто есть нужное оборудование.
Из фишек усилителя - возможность сразу подключить две пары колонок. Тут они подключены парами 1 или 2 пара, и средний режим, когда колонки отключены от усилителя.
На усилитель так же поставил предохранитель и тумблер, если будет подключен другой блок питания, вместо штатного.
Как я говорил, у магнитолы есть проблемы. В частности это писк при работе блютуза. Ковыряние у гугле привели к совету разъединить аналоговую и цифровую землю на плате. А так же я добавил по питанию преампа дополнительный фильтр. На фотке платы видна канифоль, в этом месте была перемычка.
Путем таких нехитрых манипуляций, блютуз полностью излечивается от неприятных звуков и работает очень чисто. Так же скажу, что между магнитолой и усилителем я поставил ручку громкости, что бы можно было без помощи пульта ДУ управлять громкостью.
Вот еще краткие характеристики прибора.
Если убрать все дизайнерские изыски, в виде корпуса с лазерной резкой, то ценник устройства получится доступный, при этом путем минимальных доработок звук получается приличного качества и для дома вполне подойдет.
Так же в ближайшее время сделаю большой пост про блоки питания, которые можно использовать с этим или другим устройством, чтобы полностью раскрыть эту тему.
Если у вас будут вопросы по схеме или сборке устройства, то прошу в мою группу -
http://vk.com/lumenus.indi отвечу на все вопросы и постараюсь помочь собрать свою домашнюю систему =)
Ну и обещанные ссылочки
http://ru.aliexpress.com/item/A25-hot-selling-USB-TF-Radio-B...
http://ru.aliexpress.com/item/2015-Digital-Amplifier-AMP-Boa...
Показать полностью
9
Домашняя медиа система из дешевых комплектующих
Крутая многофункциональная аудиосистема. Может воспроизводить музыку через блютуз, линейный вход, карту памяти и флешку. Ну и еще есть радио. Если будет интересно, сделаю длиннопост про изготовление.
Hi-End качество звука на PC за малые деньги
Многие из нас слушать музыку предпочитают на своем домашнем компьютере. И чтобы это делать на самом качественном уровне рано или поздно все догадываются, что необходимо иметь хороший Цифро-Аналоговый Преобразователь (или сокращенно ЦАП). Но что если Hi-end ЦАПа нет, также как нет и возможности приобрести какой-либо из брендовых ЦАПов, стоимость которых запредельно дорогая, в то время как их начинка совсем не эквивалента их стоимости. Если обзавестись ЦАПом с Hi-End звучанием хочется, но нет желания дичайше переплачивать за лейбл, то выход есть благодаря Китаю! Приведу вам пример как мне знакомый аудиофил из Бреста продал ЦАП с Hi-end качеством звука (изначально заказанный из кетая и немного "подшаманенный") и обошелся он мне очень дешево по сравнению со стоимостью фирменных ЦАПов аналогичного качества.
Данный ЦАП выполнен на микросхеме преобразователя Burr-Brown PCM1794A (самый топовый у Texas Instruments и в целом один из лучших в мире). Звук выдает поистине сверхкачественный - очень детальный и напористый, при этом с натуральными тембрами. Из других достоинств ЦАПа:
стоит лучший лучший usb-чип - XMOS (нативно поддерживается по USB компьютерами Apple даже без необходимости установки драйвера, а на Windows нужно всего 1 раз и навсегда установить драйвер и не париться).
Большим преимуществом этого ЦАПа также является встроенный в него усилитель для наушников (как известно, он просто необходим для наилучшего раскрытия звучания наушников). Тут используется схема ОУ+buf634 (чуть ли не "классическая" аудиофильская схема, такая же используется в дорогом аудиофильском плеере FiiO X5 II). Способен раскачать этот усилитель любые наушники с сопротивлением до 600 Ом. И в отличии от портативных аудиофильских плееров (таких как FiiO, HiFiMan, iBasso...) в ЦАПе имеется полноценное питание от сети, ведь упомянутые плееры из-за их мобильности лишены нормального питания, которое позволило бы получить более качественный звук и в целях большей компактности много чего сделано попроще, чем в этом цапе (тут тебе и куда более лучшая обвязка выходного фильтра и очень важный для звука встроенный линейный блок питания и пр.). Все детали в цапе - высокого качества:
потенциометр ALPS (Япония) с дискретной регулировкой;
позолоченные разъемы от CMC (USA);
операционные усилители заменены на топовые сменные ОРА1612, чтобы цап звучал еще лучше. И все это добро внутри литого металлического корпуса.
Есть даже встроенная защита наушников, которую во многие Hi-End девайсы не удосуживаются ставить (например в усилитель Lehmann стоимостью 600 ойро), это лишний раз подтверждает мои слова о том, что ценник Hi-end товаров в первую очередь зависит от лейбла, а потом уже от начинки. Так что не имеет смысла щедро одаривать "Ылитных" производителей Hi-end аппаратуры, приобретая их товары. Как видите, Hi-end продуктом ничуть не худшего качества можно обзавестись за куда более скромную сумму денег.
