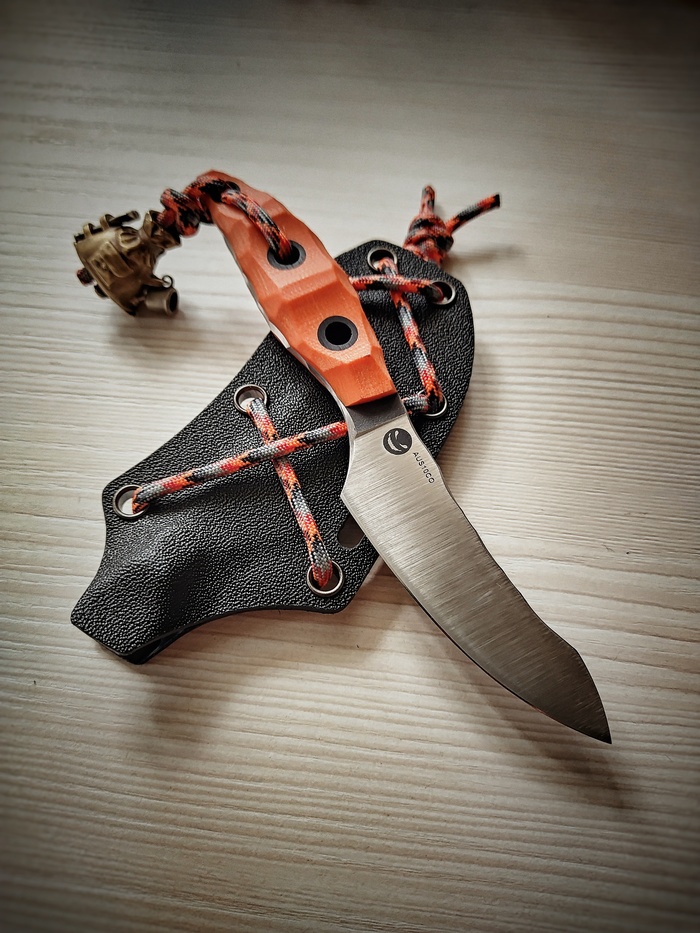

Приветы. В коллаборации с мастерской КОНТ делаем прикольный проект EDC- фикса, рабочее название "Сидор".
По ножу:
Сталь AUS10CO, рукоять G10, карбон, общая длина 175, клинок 90х26х3мм, позиционируется как шейник/EDC;
По бусине:
Биметалл, рюкзак жёлтый, топор и кружка белые, кружка выполнена как подвижный элемент.

Всем привет, и вот снова бусина на темляк из серебра

После отливки вот такой результат

Откусываем литники, отжигаем в растворе флюса

Потом все это отбеливаем в лимонной кислоте

Чернение изделия

Полировка, отмываю полировочную пасту в ультразвуковой ванне

Сплел такой темляк вроде не плохо получилось

спасибо за внимание)

Подписывайтесь на тг там много интересного https://t.me/RCMetal

Ну чтож, вот продолжение той самой бусины которая не получилась с первой отливки идеально, теперь все в порядке

Кто хочет что-то уникальное обращайтесь всегда буду рад

Мой телеграмм https://t.me/RCMetal

Всем привет, продолжаем лить бусины, когда я сказал что можете предлагать свои варианты одним человеком был предложен вариант, сделать бусину в форме шлема из игры Fallout 2 именно анклава, мне это показалось интересным вариантом и я начал искать

3д модель нашлась после некоторого времени поиска, и пошёл работий процесс печать на принтере была сделана достаточно быстро

Вот такая она получилась, довольно не плохо подумал я

Дальше была вормовка в двух компонентный силикон, и вроде бы я понимаю что тут не чего сложного нет, смешал компонент А и Б жд
и пока застынет разрезай и делай восковку

Вот эта форма застыла часов через 10, разрезал её, и все хорошо, но это я так думал дальше будет интересней, день я потратил на то чтоб сделать в эту резинку хоть одну удачную восковку, и вроде бы одна получилась, ну ладно подумал я, посмотрел и понял что она требует доработки, взял термошпатель и начал её доделывать, получалось так себе но я думаю это в опыте дело

И вот она уже доработанная смотрю на её и мне не нравится, но думаю попробовать то стоит что просто так все эти мучения, было решено довести дела до конца

Как все делается показывал в другом посте, ну значит все сделалось и отправилось на прокалочный цикл, все удачно завершилось, опока вышла на литевую температуру и я поставил греть печку.

В это раз решил лить из латуни, разогреваю её до 1000° незнаю что за латунь, у нас через дорогу находится металоприемка там взял латунный кран

Все по отработаной ранее технологии опрокинул тигель с металом в опоку которая стоит в вакуумном стакане, смотрю вроде бы все нормально, прогресс заливную горловину там есть кое какие тонкости с литьем но это мелочи

Подождал чтоб метал чуть чуть остыл и опоку в воду размывать смотреть что получилось при размытии немного почистил все жто дело щёткой и вот такой промежуточный результат, ну смотрю где-то выступила медь, где-то прикипела формомасса, ну думаю отмоетчся

И действительно отмылост все только после кипячения в лимонной кислоте.

Срезал литник отжег бусину в буре снова прокипетил в лимонной кислоте, и тут вот что вижу,

Три очень сильном увеличении видно что было домэпущено очень много ошибок, от решения заформовать более менее нормальную отливку из воска до температуры опоки, так вот что тут я думаю получилось, я не убедился что нет пузырьков в воске и при вакуумации восковке пузырёк который там был расширился и вышел наружу, а это место заняла формомасса. Ладно подумал я, полировка черчение и шлифовка может это скроет, но нет.

Отполировал сплел темляк и вроде даже не плохо под определённым углом) а если ещё и вспомнить что это все из пост апокалипсиса то вообще норм.

Но меня все равно это не устроило и я купил очень крутой инжектор, что за штука покажу как нибудь потом, делать восковки буду на нем, вот это как раз пример того как он делает, у него нет человеческого фактора поэтому восковки получаются 100 из 100.

Вы можете так же продолжать следить за моим творчеством и тотаак я учусь все это делать, давать мне советы я буду только рад

Так же предлагайте свои варианты, и следующий проект может быть именно ваш.

И ещё кое что помогите мне найти этого человека который подал мне такую идею он заслужино получит экземпляр своей бусины.

Так же подписывайтесь на мой канал https://t.me/RCMetal в тг буду вам рад, выкладываю там свои проекты и так же там будет выставлен результаты следующих проливок этой же бусины.

Вот и готово то что я хотел, много чего не попало в кадр потому что неудобно плавить заливать и делать фото

И так когда закончился прокалочный цикл, а длился он 19 часов, опока вышла на свою литьевую температуру это 400° ставлю её в вакуумный стакан и предварительно грею метал

После того как расплавился метал включаю вакуум и довожу метал до температуры литья сколько это градусов не знаю, но по нему видно он скатывается в ртутную каплю и очень блестящий не прилипает к стенкам тигля, и если его шатнуть то метал внутри очень подвижный, так вот быстро оправдываем метал в опоку и вакуум дальше все сделает

Даю немного остыть опоки до того момента пока метал не перестанет светится и погружаю в воду гипс от температуры разрушается и показывает результат вашей работы

После размытия опоки отливка вот такая, я срезал летник обработал это место, дальше происходит дожёг изделия разогревать до момента её свечения и потом прокипятить в лимонной кислоте, она станет очень белая, потом развели раствор черчения и опустить её в этот раствор на 30 сек

Вот такая она становится после черчения, останется только отполировать и сделать пробу вот и все

Конечное изделие весит чуть меньше 10гр сплел из паракорда темляк и повесил на нож, смотрится очень хорошо.

если кто себе такую хочет пишите сделаю с большим удовольствием.

А так же предлагайте свои идеи может что-то мне очень сильно понравится и я это сделаю, а вам как автору этой идеи достанется экземпляр вашей идеи абсолютно бесплатно.

Ну что вот я и решил начать что-то уже сделать, есть у меня вот такая бусина хочу сделать такую же только из серебра, раз уж мне теперь доступна технология литья чего мелочиться буду лить драгметал

В прошлом посте я показывал что купил, вот теперь будет это применяется по назначению, но нужно ещё продумать чего не хватает, и так не хватает резины я её решил купить посмотрел резину в ювелирных магазинах и понял что для меня это дорого. Купил на озоне листы два листа 2000₽ из них можно сделать 3 формы, так вот какое было решение нашёл группу RCMetal.ru у них продаётся 30 самтиметров блинчики 2шт за 2000₽ только разница в том что из одного блинчики выходит 4 формы из двух 8 форм и так же 2000₽ против тех полосок 3 формы за 2000₽

Ладно это все лирика, идём формоваться, заформовал и в вулконизатор, формовал кстати из тех самых блинчиков которые купил и разрезал на прямоугольники, тем более что мне сказали что она +- одинаковая, забегая в перед скажу что так оно и есть но давайте по порядку, продолжил два слоя пробил тальком положил колпачки по углам и задавил в резину саму бусину, сверху накрыл так же двумя прямоугольника и с одно и другой стороны положил газету чтоб резина не прилипала к вулканизатору.

Поставил 165° и подождал 1,5 часа подождал пока остынет форма и так как я просыпал её тальком мне её не пришлось резать просто разьеденил две половинки и достал мастер модель.

Вот такая форма получилась, сказать что плохо вроде нельзя ну а как уж получится будет видно дальше порезал выпоры для того чтоб было куда воздуху уходить ну и заливной канал

Засыпал воск в инжектор подождал пока расплавится температура впрыска написана на самом воске в моем случае это было 71° и вот такая восковка получалась, очень даже не плохо.

Припоял к модели литник поставил в стакан обмотал опоку скотчем и подготовил стаканчик для смешивания формомассы и воды,

Смешал и отваккумировал смесь на этом почти все

Залил смесь в опоку подождал 30мин пока формомасса всхватится снял весь скотч и башмак поставил на прокалочный цикл

Программа прокалочного цикла может быть разной, я после консультации с ювелирами и прочитки некоторых форумов решил что у меня будет свой и сделал цикл на 19часов. Об этом уже в другой раз останется залить серебро и правильно обработать. Так что ждите новый пост, подписывайтесь если интересно что из этого всего получится)
