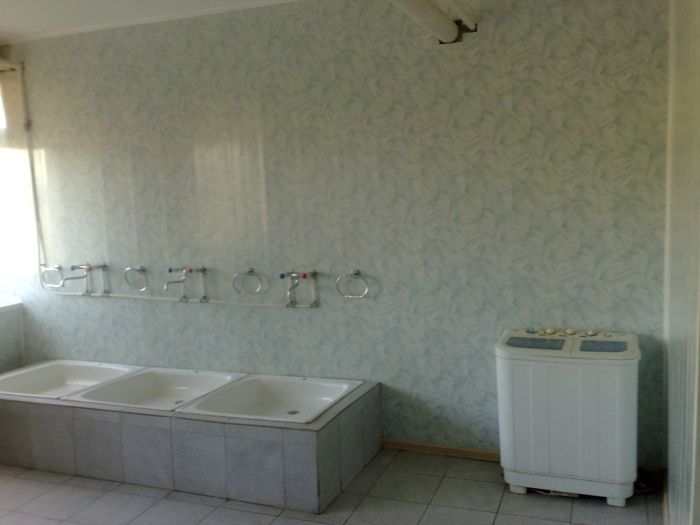

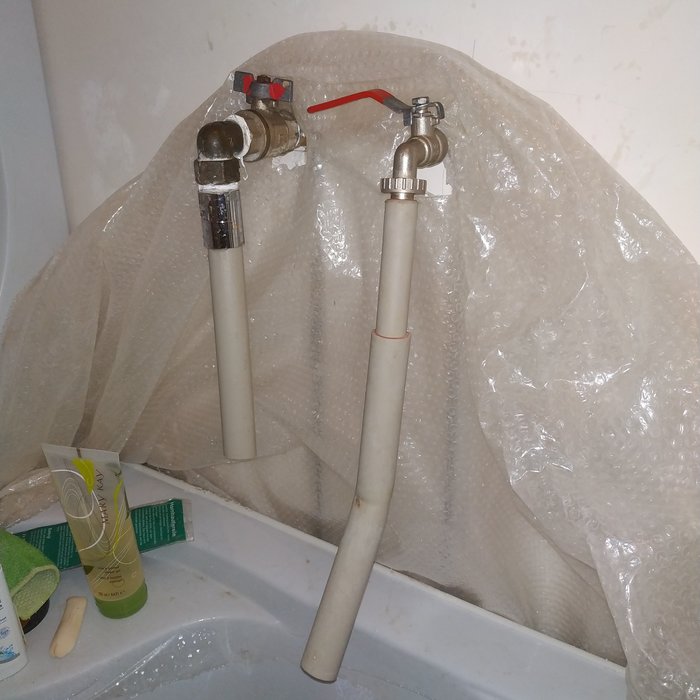

Прочитал сейчас этот пост Как Вам такой смеситель? и нашел фотку своего временного агрегата. Ставил на "пару дней", пока не установил кабинку.

Было действительно временно. Кабинку установил, хоть и не через 2 дня :)

Здравствуйте уважаемые подписчики и читатели!

В это непростое время случилась неприятность, смеситель купленный лет 7 назад, уже единожны ремонтированный (замена конденсаторов) вновь перестал работать. Чистить зубы в ванную неудобно, тем боле там нет крана, только душ, приступил к ремонту. Ремонт мог быть и короче, попутно схемку срисовал.

В общем приступим. Блок управления не открывает клапан, светодиод показывающий наличие сигнала на срабатывание зажигается.

Уже работающий кран

Блок управления

Внутри установлены блок резервного питания (4 батарейки АА), блок управления и клапан включения.

Длинный путь - Первый раз когда блок перестал работать мне пришлось менять конденсаторы. Для этого снимаем черную коробочку, и феном на температуре 120-140 градусов греем черный компаунд, после размягчения которого пластиковой лопаткой снимаем, освобождая плату.

На плате микроконтроллер СA745 (PIC16C54) и операционник LM358. Прошивку слить не пробовал, по отзывам на подобные микроконтроллеры прошивка залочена от скачивания.

Плата исправна, для надёжности пропаял подозрительные места.

Проверил работу платы, подал на вход напряжение, плата исправна, импульсы разной полярности выдаёт.

Следующим кандидатом на неисправности является клапан, хотя он был первым, но очень хотелось полазить по внутренностям блока управления.

Кстати вот схема

Срисовано как есть. вверху контакты слева направо, выход на клапан 2 контакта, потом 2 контакта питание + потом -, потом 6 контактов на датчик приближения и справа 2 контакта это подстроечный резистор, (один лишний это контакт транзистора).

Итак сам клапан

Это его разобранная катушка. По фото вы конечно догадались что явилось виной неисправности. Рядом был только не работающий шнурок от зарядки для iphon-а, хорошие луженые провода, надеюсь хватит теперь надолго. Китай какие-то провода ставит они сами по себе начинают гнить, + коррозия в местах соединения, старый провод на фото показывал сопротивление 1,5 Ом одной жилы, конечно ничего работать не будет.

Провод катушки лакированный, облуживал на листе наждачной бумаги для шлифовальной машинки.

После чего собираем схему на столе и проверяем.

Много кратно убеждаемся, что всё надёжно работает ( потому как после следующего этапа ремонта не хочется опять доставать плату) и заливаем всё из термопистолета. Я предварительно обмотал плату целофановым пакетом, чтобы в будущем не нужно было очищать плату от термоклея.

Ставим всё на место и вуаля..., Фото №1

Теперь вернулись комфорт и чувство безопасности. Подобный смеситель мне нравится, во первых существенная экономия воды, во вторых температуру можно один раз отрегулировать и пользоваться, в третьих оно электронное и если сломается можно поковыряться.

Пост немного сумбурный получился, сказывается длительное отсутствие.

На этом завершаю. Желаю вам дорогие читатели здоровья и успехов, берегите себя и окружающих.

Смеситель купил в «Галамарте». Хороший смеситель. Удобный высокий гибкий гусак.

Когда пробивал, кассир сказала, что давно уже таким пользуется и очень на него радуется.

Поставил. Недели две пользовался – был очень доволен. Когда однажды прихожу с работы – из-под рычага течет. Хорошо, что не на пол, а стекает в мойку.

Тронул рычаг, а он отвалился. Напором воды отбросило и пластиковый запорный узел. Струя воды била мне в грудь. Сразу подхватил этот пластиковый цилиндр, вогнал его в посадочное место, прикрыл тряпкой и придавил правой рукой. А левой в это время перекрыл стояки под раковиной – это надо было сделать раньше всего.

Потом убрал воду с пола и с разделочного стола. Установил старый смеситель, который, что очень удачно, - не успел выкинуть. А этот насухо вытер, рассмотрел, и уложил в коробку. Которую тоже очень кстати не выкинул. Пошел в «Галамарт». Благо, что близко.

Развалился смеситель от того, что гайка под рычагом, которая фиксирует пластиковое запорное устройство – не была затянута должным образом. Она выкрутилась, и вода пошла наружу.

Шел в «Галамарт» - прикидывал – поменять этот смеситель, или потребовать возврата денег.

Смеситель очень удобный. Но что, если следующий также развалится. А вдруг ещё и в моё отсутствие, и будут залиты соседи снизу.

Но заведующая магазином была настолько неприветлива и нелюбезна, так откровенно мне не верила – потому что у неё самой тоже стоит такой смеситель, и никаких проблем не создает, - что я поверил в уникальность своего случая, и взял новый такой же. Взял – а не купил. Потому что заведующая хоть и говнилась, но поменять смеситель не отказалась.

Советую всем и каждому – при возврате товара в магазин, никогда ничего не доказывать продавцам и заведующим этих магазинов.

Надо просто написать и отдать соответствующее заявление, и попросить поставить на копии этого заявления отметку, что оно принято.

И все!

Вы отдали заявление. Оставили или не оставили недоброкачественный или спорный товар. Очень скоро вам позвонят, чтобы уладить проблему.

Никогда ничего не надо доказывать тем, кто не полномочен принимать решение.

https://zen.yandex.ru/media/id/5d63dae9b5e99200aed90460/smes...
